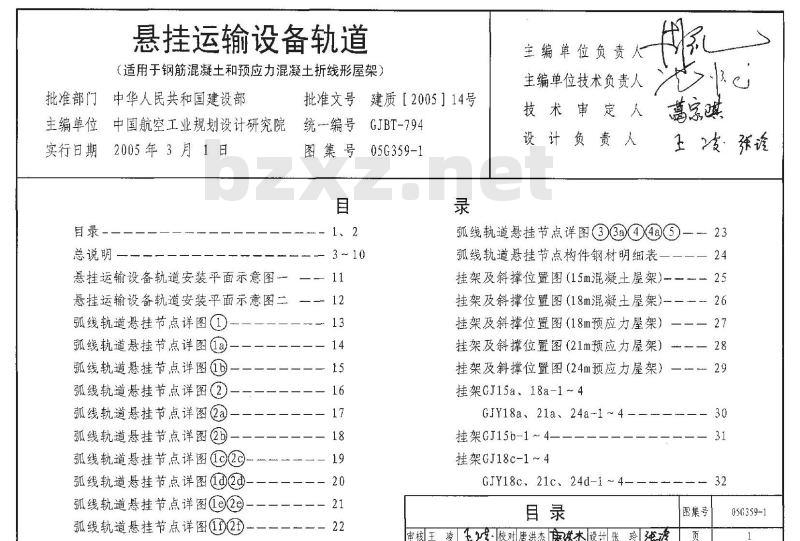

【05G359-1】 悬挂运输设备轨道（适用于钢筋混凝土和预应力混凝土折线形屋架）

悬挂运输设备轨道
（适用于钢筋混凝土和预应力混凝土折线形屋架）批准部门中华人民共和国建设部主编单位中国航空工业规划设计研究院实行日期2005年3月1日
总说明
批准文号建质【2005］14号
统一编号
图集号
3～10
悬挂运输设备轨道安装平面示意图一悬挂运输设备轨道安装平面示意图二一—12弧线轨道悬挂节点详图（1）
弧线轨道悬挂节点详图（a
孤线轨道悬挂节点详图
弧线轨道悬挂节点详图②
弧线轨道悬挂节点详图a
弧线轨道悬挂节点详图②
弧线轨道悬挂节点详图（029
弧线轨道悬挂节点详图（20)
弧线轨道悬挂节点详图1e2
弧线轨道悬挂节点详图(1f21)
— 15
— 21
GJBT-794
05G359-1
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
葛京滇
王度·张语
弧线轨道悬挂节点详图③3a④4a—23弧线轨道悬挂节点构件钢材明细表—24
桂架及斜撑位置图（15m混凝十屋架）→25挂架及斜撑位置图18m混凝土屋架）—26挂架及斜撑位置图（18m预应力屋架）一一一27挂架及斜撑位置图（21m预应力屋架）→—28
挂架及斜撑位置图（24m预应力屋架）一—29挂架GJ15a、18a-1～4
GJY18a、21a、24a-1 ~4 -
挂架GJ15b-1～4
挂架GJ18c-1～4
GJY18c、21c、24d-1 ～4-
审核王凌王校对唐洪杰魔滋杰设计张玲张源30
图集号
05G359-1
挂架GJY21e-1 4、GJY24f-1 ～ 4-挂架GJY24c-1～ 4
挂架GJ15c、18b、18d-1~4
GJY18b、18d、21b、21d、 24b、24e-1 ～ 4-- 35 挂架GJ15d-1 ～4-
挂架GJ15e-1～4—
挂架GJ15f-1，3，4-
挂架GJ18e-1～4
挂架GJ18f-1～4—
挂架GJ18g-1~4-
挂架GJ18h-1～4—
挂架GJ18j-1，3，4-
挂架GJY18e-1～3-
挂架GJY18e-4-
挂架GJY18f-1～3
挂架GJY18f-4-
挂架GJY18g-1～ 4
挂架GJY18h-1 ～4
挂架GJY18j-1，3，4-
挂架GJY21f-1～3-
挂架GJY21f-4-
挂架GJY21g-1-
挂架GJY21g-2～ 4
挂架GJY21h-1,2-
挂架GJY21h-3,4-
挂架GJY24g-1～3
挂架GJY24g-4-
挂架GJY24h-1～4 -
挂架GJY24j-1～ 3
挂架GJY24j-4—
挂架GJY24k-1,3,4
挂架GJY24m-1～4
挂架GJY24n-1,3,4
挂架钢材明细表（15m混凝土屋架）挂架钢材明细表（18m混凝土屋架）-挂架钢材明细表（18m预应为屋架）挂架钢材明细表(21m预应力屋架)-挂架钢材明细表（24m预应力屋架）55
- 65 ～ 69
70～77
- 78 ～ 84
85～90
91～100
斜撑c-1,1a,1b,1c,1d, le,1f,2,2a,2b,2c,2d-- 101斜撑C-3，3a，4，4a及轨道对焊接头斜撑c-5,5a6.6a
插墙接头?及斜撑钢材明细表
轨道变形缝详图及车挡CD-1、2
车挡CD-3
车挡钢材明细表一
审核王凌王校对唐洪杰度杰设调张玲张102
图集号
056359-1

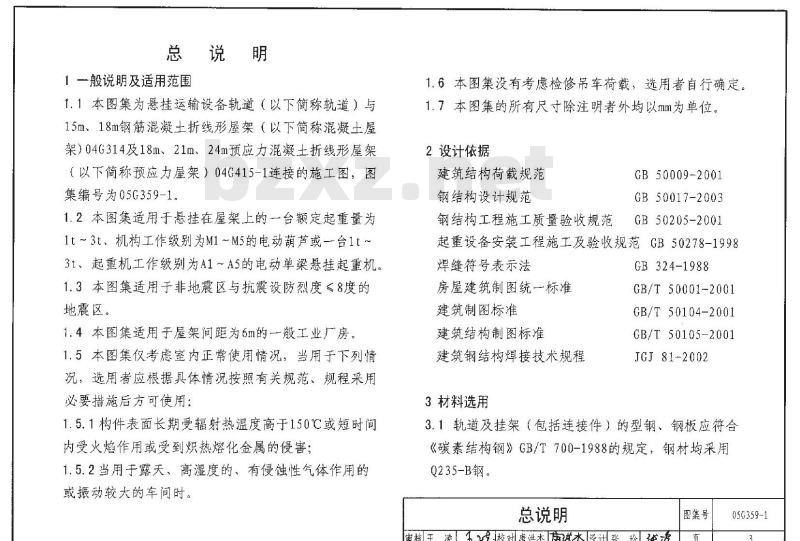

总说明
1 一般说明及适用范围
1.1本图集为悬挂运输设备轨道（以下简称轨道）与15m、18m钢筋混凝土折线形屋架（以下简称混凝土屋架）04G314及18m、21m，24m预应力混凝土折线形屋架（以下简称预应力屋架）04G415-1连接的施工图，图集编号为05G359-1。
1.2本图集适用于悬挂在屋架上的一台额定起重量为1t～3t、机构工作级别为M1～M5的电动葫芦或一台1t～3t、起重机工作级别为A1~A5的电动单梁悬挂起重机1.3本图集适用于非地震区与抗震设防烈度≤8度的地震区。
1.4本图集适用于屋架间距为6m的一般工业厂房。1.5本图集仅考虑室内正常使用情况，当用于下列情况，选用者应根据具体情况按照有关规范、规程采用必要措施后方可使用：
1.5.1构件表面长期受辐射热温度高于150℃或短时间内受火焰作用或受到炽热熔化金属的侵害：1.5.2当用于露天、高湿度的、有侵蚀性气体作用的或振动较大的车间时。
1.6本图集没有考虑检修吊车荷载，选用者自行确定。1.7本图集的所有尺寸除注明者外均以mm为单位。2设计依据
建筑结构荷载规范
钢结构设计规范
钢结构工程施工质量验收规范
GB 50009-2001
GB 50017-2003
GB 50205-2001
起重设备安装工程施工及验收规范GB50278-1998焊缝符号表示法
房屋建筑制图统一标准
建筑制图标准
建筑结构制图标准
建筑钢结构焊接技术规程
3材料选用
GB 324-1988
GB/T 50001-2001
GB/T 50104-2001
GB/T 50105-2001
JGJ 81-2002
3.1轨道及挂架（包括连接件）的型钢、钢板应符合《碳素结构钢》GB/T700-1988的规定，钢材均采用Q235-B钢。
总说明
审核王凌王校对唐洪杰魔杰设计张玲强图集号
05G359-1

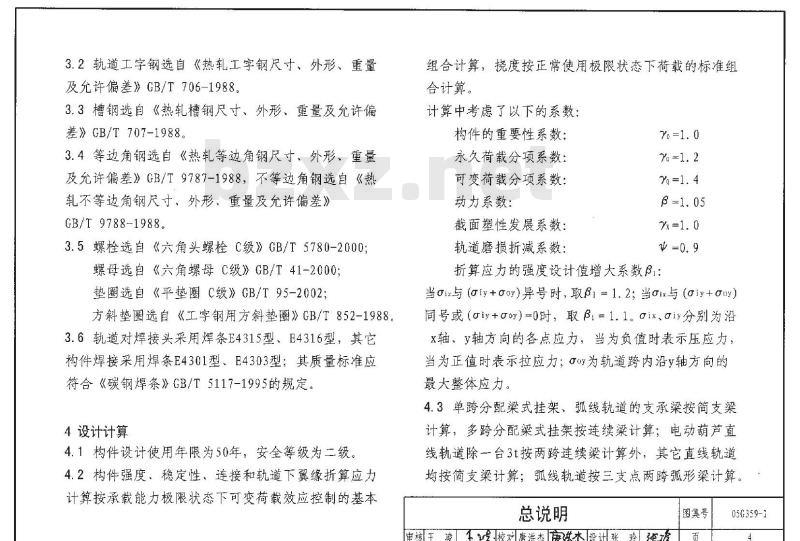

3.2轨道工字钢选自《热轧工字钢尺寸、外形、重量及充许偏差》GB/T 706-1988。
3.3槽钢选自《热轧槽钢尺寸、外形、重量及允许偏差》 GB/T 707-1988。
3.4等边角钢选自《热轧等边角钢尺寸、外形、重量及允许偏差》GB/T9787-1988，不等边角钢选自《热轧不等边角钢尺寸、外形、重量及允许偏差》GB/T 9788-1988。
3.5螺栓选自《六角头螺栓C级》GB/T5780-2000；螺母选自《六角螺母C级》GB/T41-2000:垫圈选自《平垫圈C级》GB/T95-2002:方斜垫圈选自《工字钢用方斜垫圈》GB/T852-1988.3.6轨道对焊接头采用焊条E4315型，E4316型，其它构件焊接采用焊条E4301型，E4303型；其质量标准应符合《碳钢焊条》GB/T5117-1995的规定。4设计计算
4.1构件设计使用年限为50年，安全等级为二级。4.2构件强度，稳定性，连接和轨道下翼缘折算应力计算按承载能力极限状态下可变荷载效应控制的基本组合计算，挠度按正常使用极限状态下荷载的标准组合计算。
计算中考虑了以下的系数：
构件的重要性系数：
永久荷载分项系数：
可变荷载分项系数：
动力系数：
截面塑性发展系数：
轨道磨损折减系数：
折算应力的强度设计值增大系数β1:当qix与（giy+oy）异号时，取β=l.2：当qix与（αiy+quy）同号或（qiy+oy）=0时，取β=l.1。ix、iy分别为沿x轴、Y轴方向的各点应力，当为负值时表示压应力，当为正值时表示拉应力；{oy为轨道跨内沿y轴方向的最大整体应力。
4.3单跨分配梁式挂架、弧线轨道的支承梁按简支梁计算，多跨分配梁式挂架按连续梁计算；电动葫芦直线轨道除一台3t按两跨连续梁计算外，其它直线轨道均按简支梁计算：弧线轨道按三支点两跨弧形梁计算。：图集号
总说明
审核王凌王校对唐洪杰洪杰设计张玲强页
05G359-1

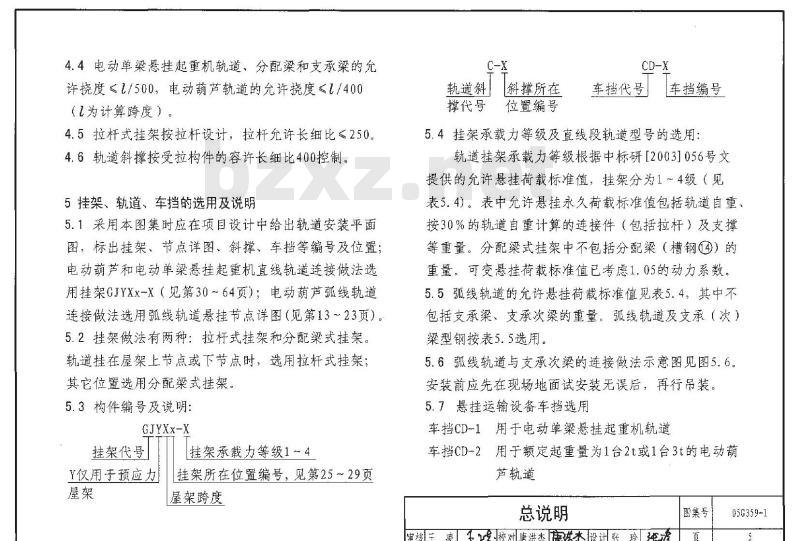

4.4电动单梁悬挂起重机轨道、分配梁和支承梁的允许挠度≤1/500，电动葫芦轨道的允许挠度≤1/400（l为计算跨度）。
4.5拉杆式挂架按拉杆设计，拉杆允许长细比≤250。4.6轨道斜撑按受拉构件的容许长细比400控制。5挂架、轨道、车挡的选用及说明5.1采用本图集时应在项目设计中给出轨道安装平面图，标出挂架、节点详图、斜撑、车挡等编号及位置：电动葫芦和电动单梁悬挂起重机直线轨道连接做法选用挂架GJYXx-X（见第30～64页）：电动葫芦弧线轨道连接做法选用弧线轨道悬挂节点详图（见第13~23页）。5.2挂架做法有两种：拉杆式挂架和分配梁式挂架。轨道挂在屋架上节点或下节点时，选用拉杆式挂架：其它位置选用分配梁式挂架。
5.3构件编号及说明：
GJYXx-X
挂架代号
Y仅用于预应力
挂架承载力等级1～4
挂架所在位置编号，见第25～29页屋架跨度
轨道斜
斜撑所在
撑代号位置编号
车挡代号
车挡编号
5.4挂架承载力等级及直线段轨道型号的选用：轨道挂架承载力等级根据中标研【2003]056号文提供的允许悬挂荷载标准值，挂架分为1～4级（见表5.4。表中充许悬挂永久荷载标准值包括轨道自重、按30%的轨道自重计算的连接件（包括拉杆）及支撑等重量。分配梁式挂架中不包括分配梁（槽钢（4）的重量。可变悬挂荷载标准值已考虑1.05的动力系数。5.5弧线轨道的允许悬挂荷载标准值见表5.4，其中不包括支承梁、支承次梁的重量。孤线轨道及支承（次）梁型钢接表5.5选用。
5.6孤线轨道与支承次梁的连接做法示意图见图5.6。安装前应先在现场地面试安装无误后，再行吊装5.7悬挂运输设备车挡选用
车挡CD1用于电动单梁悬挂起重机轨道车挡CD-2用于额定起重量为1台2t或1台3t的电动葫芦轨道
总说明
图集号
审核三凌湾校对唐洪杰康杰设张玲张页
05G359-1
车挡CD-3用于额定起重量为1台1t的电动葫芦轨道5.8选用举例
例一：已知某单层厂房采用18m跨度混凝土屋架，在屋架上悬挂一台额定起重量为3t的电动葫芦，柱距为6m。轨道由直线轨道和支承点夹角为3×30°，S孤形、半径r=3.0m的弧线轨道两部分组成。直线轨道距厂房边柱轴线3ml。试选用轨道工字钢型号、支承（次）梁型号、挂架承载力等级及编号、弧线轨道悬挂节点详图号、车挡及斜撑编号。
从总说明表5.4，5.5（附图四）中查得轨道工字钢型号为I32a，支承梁为132a，支承次梁为I28a，挂架承载力等级为4级；从第26页挂架及斜撑位置图上分别选用挂架GJ18a-4、GJ18d-4，斜撑C-1、C-2a；弧线轨道悬挂节点详图按照第11页上平面示意图一分别选用详图13)6)(3)()()和总说明图5.6;车挡选用CD-2。
例二：已知某单层厂房采用21m跨度预应力屋架，在屋架上悬挂一台跨度为12m的2t电动单梁悬挂起重机，柱距为6m。电动单梁悬挂起重机一端悬挂吊点距厂房边柱轴线为3m。试选用轨道工字钢型号，挂架承载力等级及编号、车挡及斜撑编号。从总说明表5.4中查得轨道工字钢型号为128a，挂架承载力等级为3级；从第28页挂架及斜撑位置图上分别选用挂架GJY21a-3和GJY21g-3，斜撑C-1c、C-5a车挡CD-1。
6施工制作和安装要求
6.1热轧工字钢螺栓乳规线距离见表6.1。表6.1
工字钢
I20a122aI25a
6.2轨道斜撑的选用和布置参照第11、12页的悬挂运输设备轨道安装平面示意图，由项目设计中给出。一般在轨道两端各设一组斜撑，其间距不大于36m，并与屋架上弦水平支撑错开一跨布置。当轨道通过变形缝时，应在变形缝两侧各加一组斜撑。6.3弧线轨道和-一台3t电动葫芦两跨连续直线轨道在支承点处轨道不得分段，必须使用一根轨道。在其它总说明
审核王凌王湾校对唐洪杰杰设训张玲张魂图集号
05G359-1
轨道支承点处轨道可以分段，做法见第102页支承点处轨道连接接头。
6.4轨道的连接采用等强对焊接头（见第102页），接头位置应与挂架错开。焊缝质量等级为一级。轨道施工时应优先采用现场地面焊接。轨道的连接零件上的预留孔均要求钻制，安装前应检查方斜垫圈与型钢面的贴合情况。
6.5电动单梁悬挂起重机两条平行的轨道接头位置应互相错开，其距离大于运输设备前后轮子的基距，6.6轨道、连接件等制作、安装和验收应遵守《起重设备安装工程施工及验收规范》和《钢结构工程施工质量验收规范》的规定。
6.7图中螺栓用双螺母固定，并加平垫圈或方斜垫圈。6.8厂房变形缝处轨道变形缝详图见第105页。6.9所有钢构件应进行除锈和涂装，除锈等级应不低于《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923-1988中的St2及Sa2。除工程设计有特殊要求外，涂装遍数、涂层于漆膜厚度及涂装时环境温度等应满足《钢结构工程施工质量验收规范》的要求。6.10所有木块的防腐处理应符合《木结构工程施工质量验收规范》CB50206-2002的规定。总说明
审核王凌王学校对唐洪杰廖洪杰设计张玲张图集号
05G359-1
悬挂运输设备
设备型式
电动葫芦
电动单梁
悬挂起重
起重量
1台1t
1台2t
1台3t
1台1t
1台2t
[1台3t
挂架承载力等级及直线轨道型号选用表允许悬挂荷载标准值(kN)
可变荷载
基本组合
标准组合
承载力
注：1.当选用的允许悬挂荷载标准值不符合表5.4中的允许悬挂荷载标准值时，选用者另行设计2.基本组合中的永久荷载的分项系数为1.2，可变荷载的分项系数为1.4。3.跨度S=15m仅用于21m、24m跨度预应力屋架4.表中*表示当直线轨道用于单跨时，仅轨道型号改用I36a。
总说明
审核王凌王校对唐洪杰康杰设计张玲球图集号
05G359-1
支承点
α=45°
α=305
附图三
α=459
附图三
α=309
附图四
起重量
Q = 2t
Q = 2t
弧线轨道
半径r
2.2525<1≤4.5
2. 252. 252. 252.25弧线轨道及支承(次)梁型钢选用表支承
工字钢
轨道与支承(次)梁连接螺栓、
螺母、垫圈
注：1.当不符合表5.5及第11、12页安装示意图要求时，螺栓
需根据实际情况另行计算。
2.弧线轨道曲率半径应满足悬挂运输设备产品样本中最小转弯半径的要求3.弧线轨道和直线轨道应采用同一工字钢型号，4.附图一 ～四见第10页。
总说明
方斜垫圈
钻孔尺寸
图集号
审该王凌王校对唐洪杰国杰设计张玲强页
05G359-1
支承梁
弧线轨道
支承点
附图—（a45°）
支承梁
支承点bzxz.net
弧线轨道
附图二（a=30°）
支承点
弧线轨道
支承次梁
附图三
支承点
支承梁
(a=45°)
预线轨道
支承点
支承点
支承点
支承点
支承梁
支承次梁
附图四（α=30°）
钢垫板-36X12
弧线轨道中心线，
支承梁中心线
加动板
支承次梁中心线
屋架中心线
根据支承次梁型号选用
(α取值见总说明表6.1)
支承次梁
见表5.5
弧线轨让
钢垫板
注：图中方斜垫圈④按右图切边切去阴影部分。5
总说明
审核王凌主校对唐洪杰窗杰设记张玲资图集号
05G359-1
支承次梁
支承梁
GJYXx-X
电动葫芦
13大14人15
20人21
插墙接头
用于非地
GJYXx-X
17人1819
20大21大22
支承梁
支承次梁
GJYXx-X
亿大18
CD-2、
C2ey2f
237相似
注：1.图中弧线轨道的曲率半径r、α见本图集总说明中表5.52.图中所示斜撑的布置原则见总说明中第6,2条。3.GJYX×-X表示用于混凝土屋架和预应力屋架。19人20人21人22
电动葫芦
GJYXx-X
19人20人21不22
电动葫芦
支承次梁
支承梁
支承梁
支承梁
支承梁
支承次粱山
悬挂运输设备轨道安装平面示意图审核王凌王校对唐洪杰杰设计张玲5400
22aY2b
16人1718
19人20人21
GJYX×-×
CD2、3
19人20人21
2400L40
GJYXx-X
ieytdy
19人20人21
GJYXx-)
16人17
18人19
2dY2e2
20人21人2
图集号
05G359-1
CD-2、3
GJYXx-X
电动葫芦
GJYXx-X
GJYXx-x/
GJYXx-X
GJYXx-X
GJYXx-X C-X7
6插墙接头
104/用于非地
支承次梁
支承梁
电动单彝悬挂起重机
注：1.图中弧线轨道的曲率半径r、α见本图集总说明中表5.5。2.图中所示斜撑的布置原见总说明中第6,2条3.轨道离轴线距离同时应满足悬挂运输设备的最小距离要求4.GJYXx一X表示用于混凝土屋架和预应力屋架，市
电动萌芦
CD-2、3
GJYX×-X
GJYX×-X
≥4091240
斜撑C-X
GJYX×-X
电动单梁悬挂起重机
NGJYXx-X
悬挂运输设备轨道安装平面示意图审核王凌王湾校对唐洪杰廖洪杰设计张玲强CD-
GJYXx-X
≥400/240
GJYXx-
图集号
05G359-1
