【06CG01】 蒸压轻质砂加气混凝土(AAC)砌块和板材结构构造（参考图集）

本图集较系统地介绍了蒸压轻质砂加气混凝土（AAC）砌块和板材结构构造，适用于新建、改建和扩建的工业与民用建筑的围护结构，可用于非抗震设计及抗震设防烈度小于或等于8度的地区。 图集主要包括以下内容：1.采用薄层砌筑的砌块墙体外包、内嵌混凝土结构及外包钢结构的各种构造；2.板材（包括竖板和横板）外包、内嵌混凝土结构及外包钢结构的各种构造；3.板材用于平屋面和坡屋面的构造要求；4.砌块和板材墙体自身的构造要求；5.砌块和板材作为内隔墙的构造要求。

蒸压轻质砂加气混凝土（AAC）砌块和板材结构构造国家标准建筑设计参考图

图集号：06CG01
主编单位：中国建筑标准设计研究院、上海伊通有限公司
实行日期：二〇〇七年四月一日

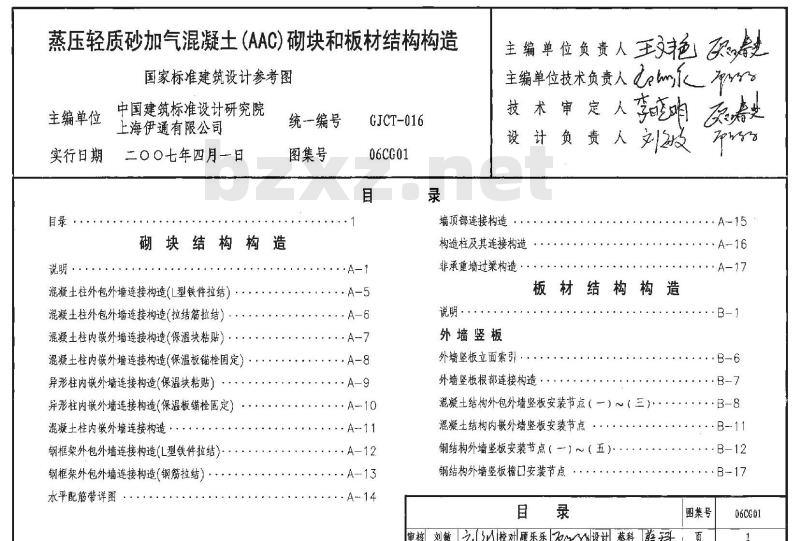

目录

一、砌块结构构造
1. 混凝土柱/钢框架外包外墙连接构造（L型铁件拉结、钢筋拉结）
2. 混凝土柱/异形柱内嵌外墙连接构造（保温块粘贴、保温板锚栓固定）
3. 钢框架外包外墙连接构造（L型铁件拉结、钢筋拉结）
4. 水平配筋带详图
5. 墙顶部连接构造
6. 构造柱及其连接构造
7. 非承重墙过梁构造

二、板材结构构造
1. 外墙竖板安装：含根部连接构造、混凝土结构外包/内嵌安装节点、钢结构外墙竖板安装节点及檐口安装节点。
2. 外墙横板安装：含根部连接构造、混凝土结构外包/内嵌安装节点、钢结构横板安装节点、钢结构转角板及檐口横板安装节点。
3. 洞口加固：外墙竖板/横板洞口角钢及扁钢加固构造、外墙板门窗洞口加固钢材选用表。
4. 内墙板安装：含内墙立面索引、混凝土结构内隔墙顶部/根部与主体连接构造、钢结构内隔墙顶部/根部与主体连接构造、内隔墙墙端安装构造。
5. 屋面板安装：含混凝土结构平屋面/坡屋面构造、钢结构平屋面/坡屋面构造、薄板屋面排列示意及构造。

三、附录
1. 轻钢龙骨AAC薄板复合墙安装构造
2. AAC砌块技术性能检测汇总表
3. AAC板材技术性能检测汇总表
4. AAC外墙板安装节点选用参考表（连接铁件、预埋铁件）
5. 主要连接件一览表
6. 内、外墙板缝做法表
7. 配套材料及主要技术指标

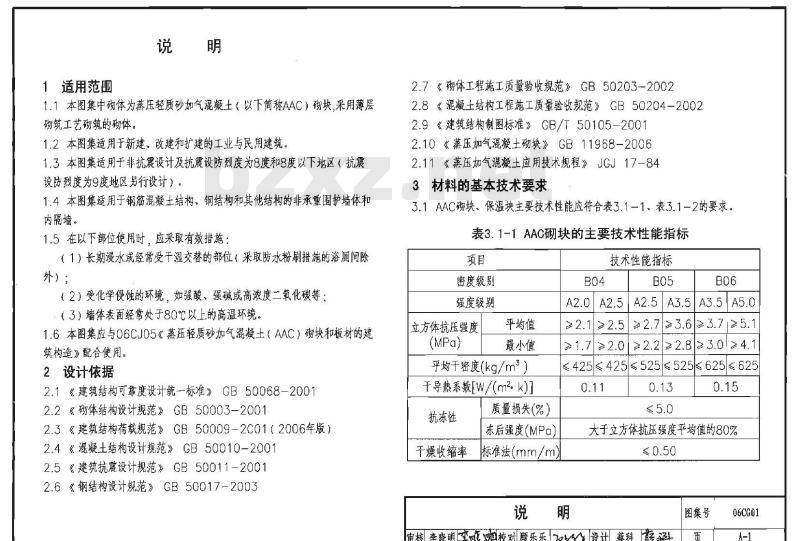

说明

1 适用范围
1.1 本图集中砌体为蒸压轻质砂加气混凝土（以下简称AAC）砌块采用薄层砌筑工艺砌筑的砌体。
1.2 本图集适用于新建、改建和扩建的工业与民用建筑。
1.3 本图集适用于非抗震设计及抗震设防烈度为8度和8度以下地区（抗震设防烈度为9度地区另行设计）。
1.4 本图集适用于钢筋混凝土结构、钢结构和其他结构的非承重围护墙砌体和内隔墙。
1.5 在以下部位使用时，应采取有效措施：
（1）长期漫水或经常受干湿交替的部位（采取防水粉刷措施的浴厕间除外）；
（2）受化学侵蚀的环境，如强酸、强碱或高浓度二氧化碳等；
（3）墙体表面经常处于80℃以上的高温环境。
1.6 本图集应与06CJ05《蒸压轻质砂加气混凝土（AAC）砌块和板材的建筑构造》配合使用。

2 设计依据
2.1 《建筑结构可靠度设计统一标准》GB50068-2001
2.2 《砌体结构设计规范》GB50003-2001
2.3 《建筑结构荷载规范》GB50009-2C01（2006年版）
2.4 《混凝土结构设计规范》GB50010-2001
2.5 《建筑抗震设计规范》GB50011-2001
2.6 《钢结构设计规范》GB50017-2003
2.7 《建筑工程施工质量验收规范》GB50203-2002
2.8 《混凝土结构工程施工质量验收规范》GB50204-2002
2.9 《建筑结构制图标准》GB/
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

06CG01：蒸压轻质砂加气混凝土(AAC)砌块和板材结构构造
目录
砌 块 结 构 构 造
说明 (A-1)
混凝土柱外包外墙连接构造（L型铁件拉结） (A-5)
混凝土柱外包外墙连接构造（拉结筋拉结） (A-6)
混凝土柱内嵌外墙连接构造（保温块粘贴） (A-7)
混凝土柱内嵌外墙连接构造（保温板锚栓固定） (A-8)
异形柱内嵌外墙连接构造（保温块粘贴） (A-9)
异形柱内嵌外墙连接构造（保温板锚栓固定） (A-10)
混凝土柱内嵌外墙连接构造 (A-11)
钢框架外包外墙连接构造（L型铁件拉结） (A-12)
钢框架外包外墙连接构造（钢筋拉结） (A-13)
水平配筋带详图 (A-14)
墙顶部连接构造 (A-15)
构造柱及其连接构造 (A-16)
非承重墙过梁构造 (A-17)
板 材 结 构 构 造
说明 (B-1)
外墙竖板
外墙竖板立面索引 (B-6)
外墙竖板根部连接构造 (B-7)
混凝土结构外包外墙竖板安装节点（一）～（三） (B-8)
混凝土结构内嵌外墙竖板安装节点 (B-11)
钢结构外墙竖板安装节点（一）～（五） (B-12)
钢结构外墙竖板檐口安装节点 (B-17)

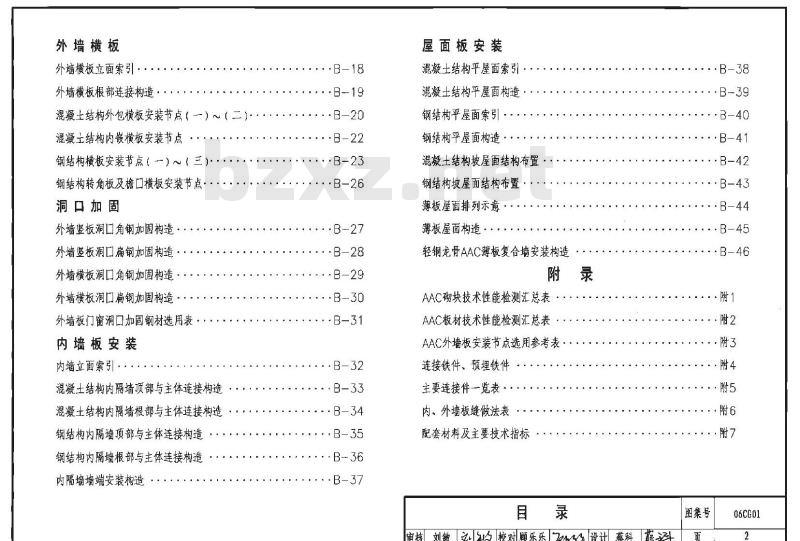

外墙横板
外墙横板立面索引 (B-18)
外墙横板根部连接构造 (B-19)
混凝土结构外包横板安装节点（一）～（二） (B-20)
混凝土结构内嵌横板安装节点 (B-22)
钢结构横板安装节点（一）～（三） (B-23)
钢结构转角板及檐口横板安装节点 (B-26)
洞口加固
外墙竖板洞口角钢加固构造 (B-27)
外墙竖板洞口扁钢加固构造 (B-28)
外墙横板洞口角钢加固构造 (B-29)
外墙横板洞口扁钢加固构造 (B-30)
外墙板门窗洞口加固钢材选用表 (B-31)
内墙板安装
内墙立面索引 (B-32)
混凝土结构内隔墙顶部与主体连接构造 (B-33)
混凝土结构内隔墙根部与主体连接构造 (B-34)
钢结构内隔墙顶部与主体连接构造 (B-35)
钢结构内隔墙根部与主体连接构造 (B-36)
内隔墙墙端安装构造 (B-37)
屋面板安装
混凝土结构平屋面索引 (B-38)
混凝土结构平屋面构造 (B-39)
钢结构平屋面索引 (B-40)
钢结构平屋面构造 (B-41)
混凝土结构坡屋面结构布置 (B-42)
钢结构坡屋面结构布置 (B-43)
薄板屋面排列示意 (B-44)
薄板屋面构造 (B-45)
轻钢龙骨AAC薄板复合墙安装构造 (B-46)
附 录
AAC砌块技术性能检测汇总表 (附1)
AAC板材技术性能检测汇总表 (附2)
AAC外墙板安装节点选用参考表 (附3)
连接铁件、预埋铁件 (附4)
主要连接件一览表 (附5)
内、外墙板缝做法表 (附6)
配套材料及主要技术指标 (附7)
