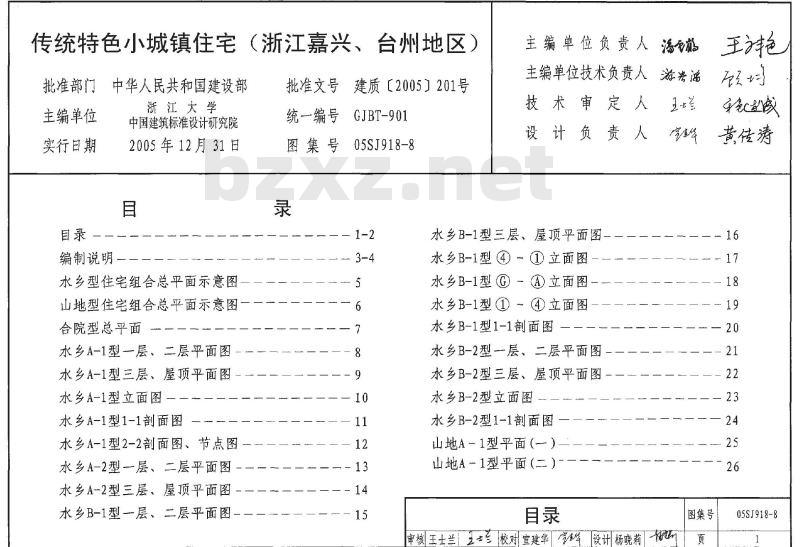

【05SJ918-8】 传统特色小城镇住宅--浙江嘉兴、台州地区

传统特色小城镇住宅（浙江嘉兴、台州地区）批准部门中华人民共和国建设部主编单位
实行日期
编制说明
浙江大学
中国建筑标准设计研究院
2005年12月31日
水乡型住宅组合总平面示意图，山地型住宅组合总平面示意图一合院型总平面
水乡A-1型—层、二层平面图－
水乡A-1型三层、屋顶平面图-
水乡A-1型立面图
水乡A-1型1-1剖面图
水乡A-1型2-2剖面图、节点图
水乡A-2型层、二层平面图-
水乡A-2型三层、屋顶平面图-
水乡B-1型-层、二层平面图-
批准文号建质【2005】201号
统-编号 GJBT-901
05SJ918-8
图集号
主编单位负责人添
主编单位技术负责人游考溜
技术审定人bzxZ.net
设计负责人
水乡B-1型三层、屋顶平面图
水乡B-1型④－①立面图
水乡B-1型①－?立面图－·
水乡B-1型①④立面图
水乡B-1型1-1剖面图
水乡B-2型层、二层平面图
水乡B-2型三层、屋顶平面图
水乡B-2型立面图
水乡B-2型1-1剖面图—
山地A－1型平面（一）
山地A一1型平面（二）
黄传涛
图集号
审核王士兰王+乡校对宣建华设计杨晓莉页
05SJ918-8
山地A－1型立面（一）
山地A一1型立面（二）－
山地A－1型剖面
山地B型一层、二层平面图
山地B型屋顶平面、一①立面图
山地B型①-A立面图
山地B型?立面图
山地B型①-①立面图
山地B型1-1剖面图-
合院型平面（-）
合院型平面（二）
合院型平面（三）
合院型立面（）－
合院型立面（二）－
合院型剖面（—）

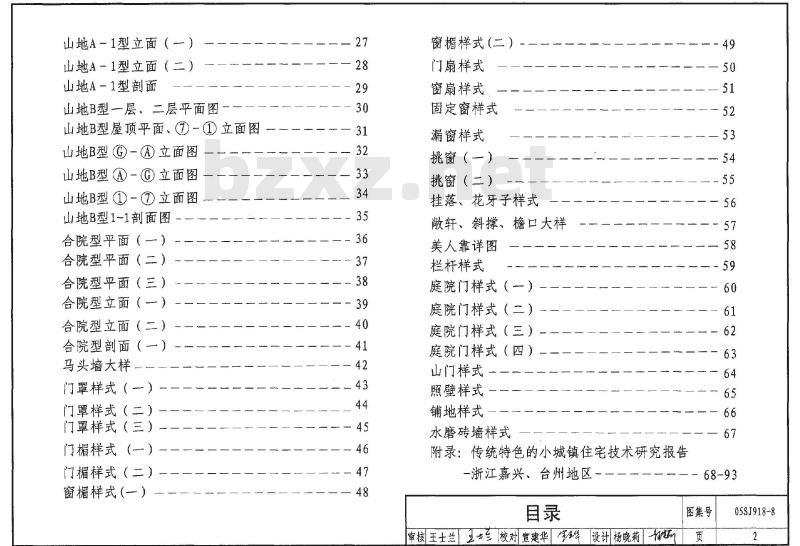

马头墙大样一
门罩样式（）
门罩样式（二）－
门罩样式（三），
门样式（）-
门样式（二）一
窗样式（一）
窗样式（二）
门扇样式
窗扇样式
固定窗样式
漏窗样式
挑窗（）
挑窗（二）
挂落、花牙子样式
轩、斜撑、檐口大样
美人靠详图
栏杆样式
庭院门样式（一）
庭院门样式（二）一
庭院门样式（三）－
庭院门样式（四）
山门样式
照壁样式一
铺地样式
水磨砖墙样式
附录：传统特色的小城镇住宅技术研究报告浙江嘉兴、台州地区一
审核王士兰+纟校对宣建华线设计杨晚菊49
— 61
图集号
05SJ918-8
１编制背景

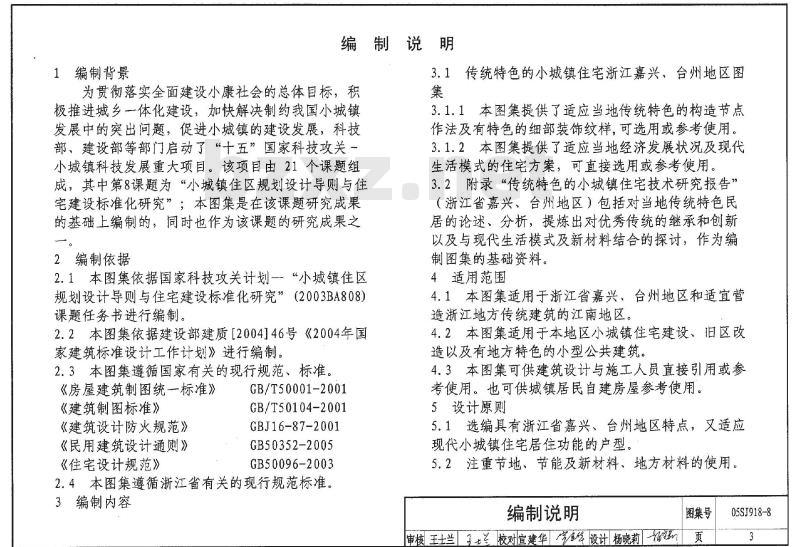

编制说明
3.1传统特色的小城镇住宅浙江嘉兴、台州地区图为贯彻落实全面建设小康社会的总体目标，积极推进城乡一体化建设，加快解决制约我国小城镇发展中的突出问题，促进小城镇的建设发展，科技部、建设部等部门启动了“十五”国家科技攻关一小城镇科技发展大项目。该项目电21个课题组成，其中第8课题为“小城镇住区规划设计导则与住宅建设标准化研究”；本图集是在该课题研究成果的基础上编制的，同时也作为该课题的研究成果之。
2编制依据
2.1本图集依据国家科技攻关计划-“小城镇住区规划设计导则与住宅建设标准化研究”（2003BA808）课题任务书进行编制。
2.2本图集依据建设部建质[2004]46号《2004年国家建筑标准设计工作计划》进行编制。2.3本图集遵循国家有关的现行规范、标准。《房屋建筑制图统一标准》
《建筑制图标准》
《建筑设计防火规范》
《民用建筑设计通则》
《住宅设计规范》
GB/T50001-2001
GB/T50104-2001
GBJ16-87-2001
GB50352-2005
GB50096-2003
2.4本图集遵循浙江省有关的现行规范标准。3编制内容
3.1.1本图集提供了适应当地传统特色的构造节点作法及有特色的细部装饰纹样，可选用或参考使用。3.1.2本图集提供了适应当地经济发展状况及现代生活模式的住宅方案，可直接选用或参考使用。3.2附录“传统特色的小城镇住宅技术研究报告”（浙江省嘉兴、台州地区）包括对当地传统特色民居的论述、分析，提炼出对优秀传统的继承和创新以及与现代生活模式及新材料结合的探讨，作为编制图集的基础资料。
4适用范围
4.1本图集适用于浙江省嘉兴、台州地区和适宜营造浙江地方传统建筑的江南地区。4.2本图集适用于本地区小城镇住宅建设、汨区改造以及有地方特色的小型公共建筑。4.3本图集可供建筑设计与施工人员直接引用或参考使用。也可供城镇居民自建房屋参考使用。5设计原则
5.1选编具有浙江省嘉兴、台州地区特点，又适应现代小城镇住宅居住功能的户型5.2注重节地、节能及新材料、地方材料的使用。编制说明
审核王士兰3+校对宣建华设计|杨晓莉场吃图集号
05SJ918-8

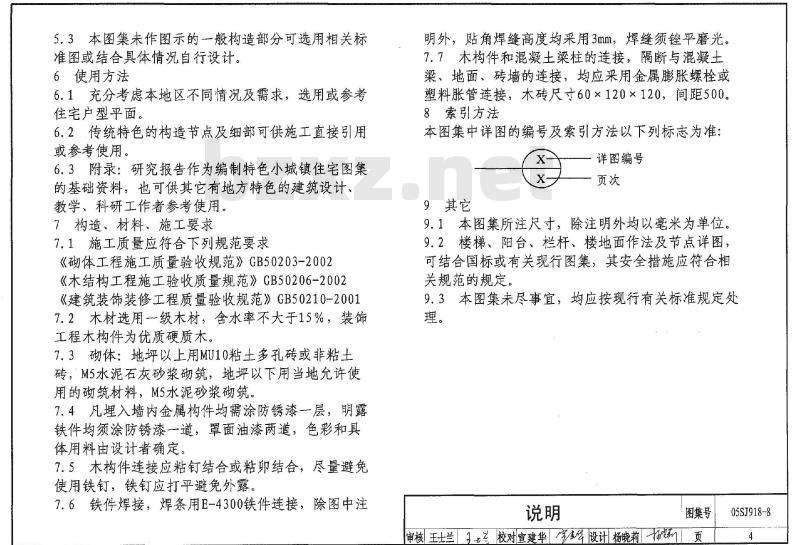

5.3本图集未作图示的一一般构造部分可选用相关标准图或结合具体情况自行设计。6使用方法
6.1充分考虑本地区不同情况及需求，选用或参考住宅户型平面。
6.2传统特色的构造节点及细部可供施工直接引用或参考使用。
6.3附录：研究报告作为编制特色小城镇住宅图集的基础资料：也可供其它有地方特色的建筑设计教学、科研工作者参考使用。
7构造、材料、施工要求
7.1施工质量应符合下列规范要求《砌体工程施工质量验收规范》GB50203-2002《木结构工程施工验收质量规范》GB50206-2002《建筑装饰装修工程质量验收规范》GB50210-20017.2木材选用一级木材，含水率不大于15%，装饰工程木构件为优质硬质木。
7.3砌体：地坪以上用MU10粘土多孔砖或非粘土砖，M5水泥石灰砂浆砌筑，地坪以下用当地允许使用的砌筑材料，M5水泥砂浆砌筑。7.4凡埋入墙内金属构件均需涂防锈漆一层，明露铁件均须涂防锈漆一道，罩面油漆两道，色彩和具体用料由设计者确定。
7.5木构件连接应粘钉结合或粘卵结合，尽量避免使用铁钉，铁钉应打平避免外露。7.6铁件焊接，焊条用E-4300铁件连接，除图中注明外，贴角焊缝高度均采用3mm，焊缝须锉平磨光。7.7木构件和混凝土梁柱的连接，隔断与混凝士梁、地面、砖墙的连接，均应采用金属膨胀螺栓或塑料胀管连接，木砖尺寸60×120×120，间距5008索引方法
本图集中详图的编号及索引方法以下列标志为准：X
9其它　
一详图编号
9.1本图集所注尺寸，除注明外均以毫米为单位。9.2楼梯、阳台、栏杆、楼地面作法及节点详图，可结合国标或有关现行图集，其安全措施应符合相关规范的规定。
9.3本图集未尽事宜，均应按现行有关标准规定处理。
图集号
审核王士兰+校对宣建华设计|杨晓莉页05SJ918-8
Caogignig
组团出入
组团出入口
组团出入口

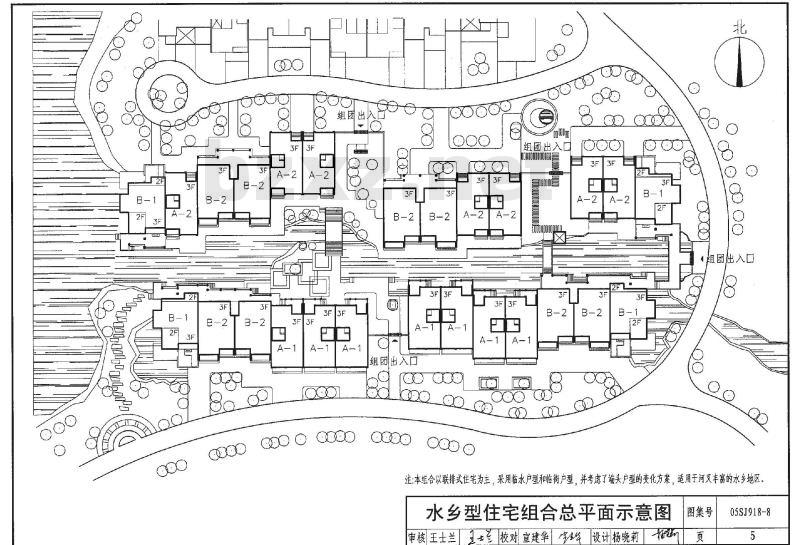

注：本维合以联排式住宅为主，采用临水户型和临街户型，并考虑了端头户型的变化方案，适用于河叉丰富的水乡地区水乡型住宅组合总平面示意图
校对宣建华线设计杨晓莉
审核王士兰丨
图集号
05SJ918-8
注：本组合适用于山区小镇，地段高差变化较大，有利节约土地，也适用于风景旅游区附近小城镇建设选址，O
000000-5:8%
山地型住宅组合总平面示意图
设计杨晓莉
审核王士兰兰校对宣建华
图集号
05ST918-8
历史建筑
历史建筑
历史建筑
历史建筑
历史建筑
总平面
沥史建筑
加落出入口
历史建筑
历史建筑
注：本类型适用于历史街区修建保护或风貌保护地段附近，可作为历史街区插入式新居改造也可作为要求于传统风貌协调的住宅小区。合院型住宅总平面
审核王士兰+校对宣建华学设计孙航V图集号
05SJ918-8
技术经济指标：
建筑占地面积：
一层建筑面积：
二层建筑面积：
三层建筑面积：
总建筑面积：
20d 2400
餐厅口
一层平面图
008000
注：本方案适用于水乡城镇，前街后河式布局，前部临小区道路可开店经商,临河可作货物人流次要进出口。
F20c2400
起居室
庭院上空
水乡A-1型一层、二层平面图
二层平面图
图集号
审核王士兰1+校对宣建华设计王建平建车页
05SJ918-8
起居室/
120d2400
三层平面图
屋顶平面图
水乡A-1型三层、屋顶平面图
审核王士兰1+校对宣建华设计王建平建本图集号
05SJ918-8
栗壳色涂料
一漏窗样式
1挂落样我参见
白色涂料
栗壳色涂料
小青瓦屋面
木板贴面
④-①立面图
深灰色涂料
栗壳色涂料
挂落样式参见
漏窗样式参见
栗壳色涂料
写）斜撑样式参见
花牙子样式参见
深灰色涂料
白色涂料
栗壳色涂料
小青瓦屋面
①-④立面图
水乡A-1型立面图
栗壳色徐料
木板贴面
图集号
审核王士兰校对宣建华设计王建平建本页
05SJ918-8
Hneaaano
挂落样式参见
斜撑样式参见
起居室
1-1剖面图
主卧室
nnnaaaeaan
斜撑样式参见
花牙子样式参见/5
水乡A-1型11部面图
审核王士兰校对宣建华设计王建平建本11.400
图集号
05SJ918-8
2-2剖面图
卫生间
卫生间
卫生间
主卧室
水乡A-1型2-2剖面图、节点图
审核王士兰丨王→校对宣建华」设计王建平
图集号
05SJ918-8
