【07J920】 城市独立式公共厕所

城市独立式公共厕所
批准部门中华人民共和国建设部主编单位
北京市环境卫生设计科学研究所中国建筑标准设计研究院
实行日期二〇〇七年九月一日
编制说明·
城市公共厕所示例（建筑方案）一类公共厕所示例A平面·
一类公共厕所示例B平面·
一类公共厕所示例剖面
一类公共厕所示例C平面
一类公共厕所示例D平面
一类公共厕所示例平面
批准文号
建质[2007]180号
统一编号
GJBT-1019
07J920
图集号
主编单位负贵人奂女伟王艳色
主编单位技术负责人以均
技 审 人碳援媛石 張生友设计负责人查以艳
二类公共厕所示例A平面
二类公共厕所示例B平面
二类公共厕所示例部面·
二类公共厕所示例C平面·
二类公共厕所示例D平面·
三类公共厕所示例A平面
三类公共厕所示例B平面·
三类公共厕所示例部面，
审核张生友报岁发校对彭飞设计李晓艳查袍图集号
07J920

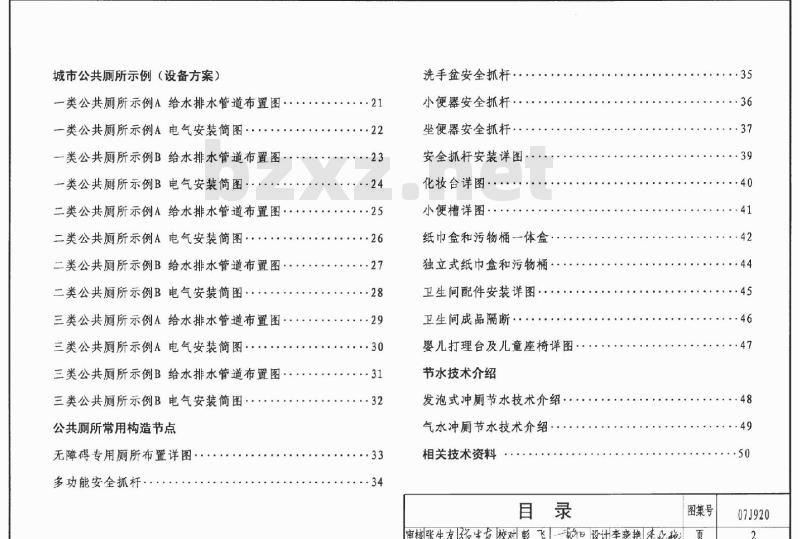

城市公共厕所示例（设备方案）一类公共厕所示例A给水排水管道布置图：一类公共厕所示例A电气安装简图·一类公共厕所示例B给水排水管道布置图一类公共厕所示例B电气安装简图·.二类公共厕所示例A给水排水管道布置图：二类公共厕所示例A电气安装简图·二类公共厕所示例B给水排水管道布置图二类公共厕所示例B电气安装简图·三类公共厕所示例A给水排水管道布置图三类公共厕所示例A电气安装简图·三类公共厕所示例B给水排水管道布置图三类公共厕所示例B电气安装简图公共厕所常用构造节点
无障碍专用厕所布置详图
多功能安全抓杆·
洗手盆安全抓杆
小便器安全抓杆
坐便器安全抓杆
安全抓杆安装详图·
化妆台详图··
小便槽详图
纸巾盒和污物桶一体盒
独立式纸巾盒和污物桶
卫生间配件安装详图·
卫生间成品隔断·
婴儿打理台及儿童座椅详图：
节水技术介绍
发泡式冲厕节水技术介绍，
气水冲厕节水技术介绍
相关技术资料
审核张生友限生发校对彭飞设计李晓艳店袍图集号
07J920

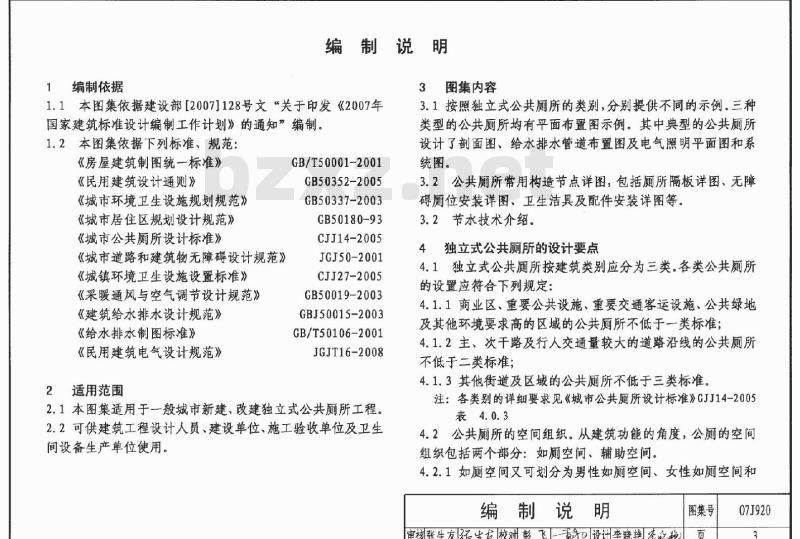

1编制依据
编制说明
3图集内容
1.1本图集依据建设部[2007]128号文“关于印发《2007年国家建筑标准设计编制工作计划》的通知”编制。1.2本图集依据下列标准、规范：《房屋建筑制图统一标准》
《民用建筑设计通则》
《城市环境卫生设施规划规范》《城市居住区规划设计规范》
《城市公共厕所设计标准》
《城市道路和建筑物无障碍设计规范》《城镇环境卫生设施设置标准》《采暖通风与空气调节设计规范》《建筑给水排水设计规范》
《给水排水制图标准》
《民用建筑电气设计规范》
2适用范围
GB/T50001-2001
GB50352-2005
GB50337-2003
GB50180-93
CJJ14-2005
JGJ50-2001
CJJ27-2005
GB50019-2003免费标准下载网bzxz
GBJ50015-2003
GB/T50106-2001
JGJT16-2008
2.1本图集适用于一般城市新建、改建独立式公共厕所工程。2.2可供建筑工程设计人员、建设单位、施工验收单位及卫生间设备生产单位使用。
3.1按照独立式公共厕所的类别，分别提供不同的示例。三种类型的公共厕所均有平面布置图示例。其中典型的公共厕所设计了剖面图、给水排水管道布置图及电气照明平面图和系统图。
3.2公共厕所常用构造节点详图，包括厕所隔板详图、无障碍厕位安装详图、卫生洁具及配件安装详图等。3.2节水技术介绍。
4独立式公共厕所的设计要点
4.1独立式公共厕所按建筑类别应分为三类。各类公共厕所的设置应符合下列规定：
4.1.1商业区、重要公共设施、重要交通客运设施、公共绿地及其他环境要求高的区域的公共厕所不低于一类标准；4.1.2主、次千路及行人交通量较大的道路沿线的公共厕所不低于二类标准；
4.1.3其他街道及区域的公共厕所不低于三类标准。注：各类别的详细要求见《城市公共厕所设计标准》CJJ14-2005表4.0.3
4.2公共厕所的空间组织。从建筑功能的角度，公厕的空间组织包括两个部分：如厕空间、辅助空间。4.2.1如厕空间又可划分为男性如厕空间、女性如厕空间和编制说明
图集号
审核张生友岁友校对彭飞设李晓艳唐以袍页
07J920

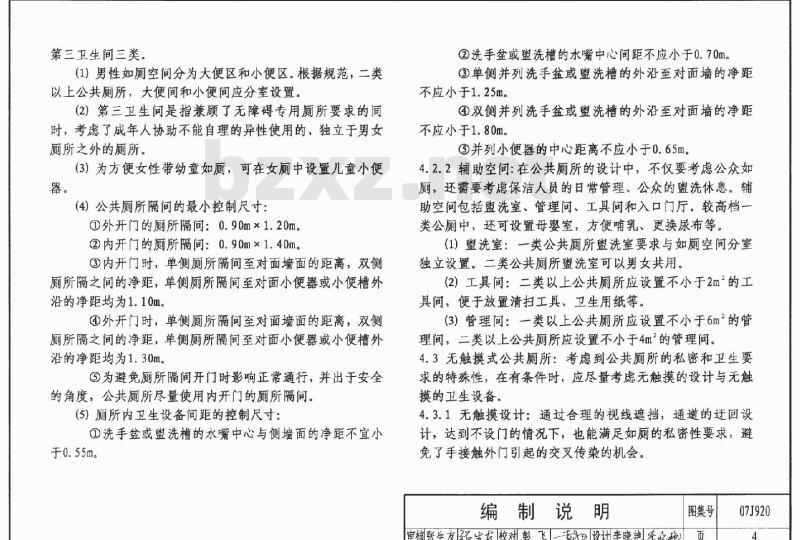

第三卫生间三类。
（1）男性如厕空间分为大便区和小便区。根据规范，二类以上公共厕所，大便间和小便间应分室设置。（2第三卫生间是指兼顾了无障碍专用厕所要求的时，考虑了成年人协助不能自理的异性使用的、独立于男女厕所之外的厕所。
(3）为方便女性带幼童如厕，可在女厕中设置儿童小便器。
4）公共厕所隔间的最小控制尺寸：外开门的厕所隔间：0.90m×1.20m。②内开门的厕所隔间：0.90m×1.40m。③内开门时，单侧厕所隔间至对面墙面的距离，双侧厕所隔之间的净距，单侧厕所隔间至对面小便器或小便槽外沿的净距均为1.10m。
④外开门时，单侧厕所隔间至对面墙面的距离，双侧厕所隔之间的净距，单侧厕所隔间至对面小便器或小便槽外沿的净距均为1.30m。
③为避免厕所隔间开门时影响正常通行，并出于安全的角度，公共厕所尽量使用内开门的厕所隔间。(5）厕所内卫生设备间距的控制尺寸：①洗手盆或盟洗槽的水嘴中心与侧墙面的净距不宜小于0.55m。
②洗手盆或盟洗槽的水嘴中心间距不应小于0.70m。③单侧并列洗手盆或盟洗槽的外沿至对面墙的净距不应小于1.25m。
④双侧并列洗手盆或盟洗槽的外沿至对面墙的净距不应小于1.80m。
并列小便器的中心距离不应小于0.65m。4.2.2辅助空间：在公共厕所的设计中，不仅要考虑公众如厕，还需要考虑保洁人员的日常管理、公众的盟洗休息。辅助空间包括盟洗室、管理间、工具间和入口门厅。较高档一类公厕中，还可设置母婴室，方便哺乳、更换尿布等。(1）盟洗室：一类公共厕所盟洗室要求与如厕空间分室独立设置。二类公共厕所盟洗室可以男女共用。(2）工具间：二类以上公共厕所应设置不小于2m2的工具间，便于放置清扫工具、卫生用纸等。（3）管理间：一类以上公共厕所应设置不小于6m的管理间，二类以上公共厕所应设置不小于4m的管理间。4.3无触摸式公共厕所：考虑到公共厕所的私密和卫生要求的特殊性，在有条件时，应尽量考虑无触摸的设计与无触摸的卫生设备。
4.3.1无触摸设计：通过合理的视线遮挡，通道的迁回设计，达到不设门的情况下，也能满足如厕的私密性要求，避免了手接触外门引起的交叉传染的机会。编制说明
图集号
审核张生友张生友校对彭飞一我设计李晓艳唐必艳页
07J920

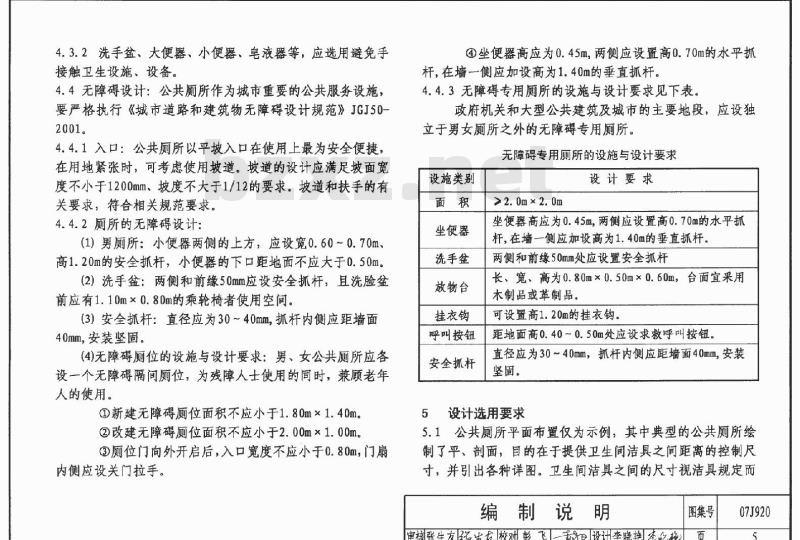

4.3.2洗手盆、大便器、小便器、皂液器等，应选用避免手接触卫生设施、设备。
4.4无障碍设计：公共厕所作为城市重要的公共服务设施，要严格执行《城市道路和建筑物无障碍设计规范》JGJ50-2001。
4.4.1入口：公共厕所以平坡入口在使用上最为安全便捷，在用地紧张时，可考虑使用坡道。坡道的设计应满足坡面宽度不小于1200mm，坡度不大于1/12的要求。坡道和扶手的有关要求，符合相关规范要求。
4.4.2厕所的无障碍设计：
(1）男厕所：小便器两侧的上方，应设宽0.60~0.70m、高1.20m的安全抓杆，小便器的下口距地面不应大于0.50m。(2）洗手盆：两侧和前缘50mm应设安全抓杆，且洗脸盆前应有1.10m×0.80m的乘轮椅者使用空间。（3）安全抓杆：直径应为30~40mm，抓杆内侧应距墙面40mm，安装坚固。
(4)无障碍厕位的设施与设计要求：男、女公共厕所应各设一个无障碍隔间厕位，为残障人士使用的同时，兼顾老年人的使用。
①新建无障碍厕位面积不应小于1.80m×1.40m。②改建无障碍厕位面积不应小于2.00m×1.00m。③厕位门向外开启后，入口宽度不应小于0.80m，门扇内侧应设关门拉手。
④坐便器高应为0.45m，两侧应设置高0.70m的水平抓杆，在墙一侧应加设高为1.40m的垂直抓杆。4.4.3无障碍专用厕所的设施与设计要求见下表。政府机关和大型公共建筑及城市的主要地段，应设独立于男女厕所之外的无障碍专用厕所无障碍专用厕所的设施与设计要求设施类别
坐便器
洗手盆
放物台
挂衣钩
呼叫按钮
安全抓杆
>2. 0m×2. 0m
设计要求
坐便器商应为0.45m，两侧应设置高0.70m的水平抓杆，在墙一侧应加设高为1.40m的垂直抓杆两侧和前缘50mm处应设置安全抓杆长、宽、高为0.80m×0.50m×0.60m，台面宜采用木制品或革制品。
可设置高1.20m的挂衣钩
距地面高0.40~0.50m处应设求救呼叫按钮。直径应为30~40mm，抓杆内侧应距墙面40mm，安装坚固。
5设计选用要求
5.1公共厕所平面布置仅为示例，其中典型的公共厕所绘制了平、剖面，自的在于提供卫生间洁具之间距离的控制尺寸，并引出各种详图。卫生间洁具之间的尺寸视洁具规定而编制说明
图集号
审核张生友依生友校对彭飞一设李晓艳唐以袍页
07J920
定，若变动卫生洁真，尺寸应作相应改变。5.2卫生间的平面和高度尺寸均为装修后的低限净尺寸或优选净尺寸。项目设计中可按实际情况选取和调整。图中所注尺寸以mm为单位。
6材料选用要求
6.1公共厕所材料选用应符合国家相关标准、规范的要求，材料饰面颜色由工程设计人员确定。6.2选材应考虑环保、耐用、难燃、燃烧无毒气、无辐射、易清洁等问题。
6.3管材选用应符合国家和当地建设主管部门的要求，由设计人选用金属管或复合管。
6.4考虑到全国气候分区不同，本图集的典型公共厕所未提供来暖通风设计平面。空调及供暖方式要根据个体工程的项目设计，综合考虑。
6.5所有布置于公共厕所的电气开关、插座及灯具均选用防潮型。公共厕所内所有不带电的设备金属外壳采用等电位连接。
7施工要求
7.1公共厕所的给排水、采暖通风、电气、自控等安装施工，除本图集中注明外，均以各项目有关工种图纸为准。各工种在施工中互相配合，协调进行。各工种的施工安装质量要求，均应遵照各相应的施工质量验收规范进行。7.2本图集所采用的材料规格系净料尺寸。7.3各种隔板安装时，必须保证隔板平直稳定，连接完整牢固，外貌整齐美观。
7.4公共厕所的楼地面防水、地面排水坡度、排水方向、地漏设置等，均应按照项目设计及本图集中的要求，精心施工，产防漏水。地面，小便池及墙裙，均采用不透水材料做成。管根防水要用建筑密封膏填实。7.5安全抓杆
7.5.1管径要符合相关规定，适合抓握，安全坚固，每个埋件的承载力≥0.8kN。
7.5.2制作安全抓杆的钢管、不锈钢管焊接来用不锈钢焊条，焊条要满焊牢固，表面应光滑无毛刺。7.5.3金属构件应进行防锈处理，入墙木砖要作防腐处理8本图集的详图索引方法
节点编号
07J920
选用页次
编制说明
图集号
审核张生友限生友校对彭飞设计李晓艳套必袍页
07J920
无障碍厕位
男厕所
放物合
个安全抓杆
（357
虚洗室
儿童小便器
儿童洗手合
烘手器
清洁间
设备间
三中生帽
注：1，本示例为城市独立式一类公共厕所，建筑面积148.6m22.本公厕大便间、小便间、洗室、清洁间分室设置。3.本公厕设独立的第三卫生间、母婴间、设备间4．1-1部面见第9页。
儿童洗手台
小便闯
纸巾盒22
2纸巾盒
化妆合(
盟洗室
儿童小便器
无障碍厕位
几烘手器
女厕所
清洁间
个婴儿打理合
安全抓杆
放物合
母婴室
管理寄存间
无障碍坡道
一类公共厕所示例A平面
5，图中承重墙厚200，非承重墙厚100。厚度和位置仅为示意，具体工程时应与结构工程师商定
一类公共厕所示例A平面
审核张生友级生友校对彭飞设计李晓艳秀必袍图集号
07J920
女厕所
儿童小便器
无障碍厕位
无障碍厕位
男厕所
小便间
儿童小便器
Aleleelea lsl
盟洗室
烘手器
清洁间
清洁间
纸巾盒个
纸巾盒本
化妆合
烘手器
阖洗室
注：1。本示例为城市独立式一类公共厕所，建筑面积132.5m22.本公厕大便间、小便间、盟洗室、清洁间分室设置。3．本公厕设独立的第三卫生间、设备间。4．1-1剖面见第9页。
图中承重墙厚200，非承重墙厚100。厚度和位置仅为示意，S
具体工程时应与结构工程师商定G
无障碍坡道
第三卫生间
放物台
管理间
设备间
无障碍坡道
一类公共厕所示例B平面
一类公共厕所示例B平面
图集号
审核张生友强出友校对彭飞专设计李晓艳查必构页
07J920
注：本图剖面中厕所隔断板采用横梁式隔断，隔断板为成品安装时应按照产品使用说明书安装一类公共厕所示例A1-1部面
类公共厕所示例B1-1部剖面
一类公共厕所示例部面
审核张生友張岁发|校对彭飞专设计李晓艳查必地】图集号
07J920
0OO0O0
化妆台（
盟洗室
男厕所
无障碍厕位
儿童小便器
小便间
清洁间
设备间
管理间
注：1．本示例为城市独立式一类公共厕所，建筑面积133.8m2。2.本公厕大便间、小便间、幽洗室、清洁间分室设置3．本公厕设独立的第三卫生间、设备间。1650
4.本公厕通过合理的视线遮挡，可不设外门，为无触摸式公厕。5.图中承重墙厚200，非承重墙厚100。厚度和位置仅为示意，具体工程时应与结构工程师商定。9550
OOOOOOe
儿童洗手盆
纸巾盒
清洁间
放物台
第三五生门
盟洗室
②洗手盆抓杆
女厕所
无障碍厕位
婴儿打理台个
安全抓杆
一类公共厕所示例C平面
一类公共厕所示例C平面
图集号
审核张生友张岁友校对彭飞专设计李晓艳杰必地页
07J920
无障碍厕位
男厕所
清清间
儿童小便器
小便间
纸巾盒
无障碍坡道
儿童洗手盆
烘手器
注：1.本示例为城市独立式一类公共厕所，建筑面积108.6m22.本公厕大便间、小便间、盟洗室、清洁间分室设置。3，本公厕设独立的第三卫生间、设备间。?
4.图中承重墙厚200，非承重墙厚100。厚度和位置仅为示意具体工程时应与结构工程师商定。2300
设备间
管理间
无障碍厕位
清洁间
女厕所
纸巾盒个
烘手器
旗物台
第三卫生间
婴儿打理合
烘手器
盟洗室
儿童洗手盆
一类公共厕所示例D平面
一类公共厕所示例D平面
审核张生友张岁友校对彭飞设计李晓艳秀必袍图集号
07J920
无障得坡道
②纸巾盒烘手
43/器一体机
盟洗室
无障碍厕位
清洁间
儿童洗手盆
设备间
第三卫生间区
管理间
回放物合
注：1.本示例为城市独立式一类公共厕所，建筑面积154.6m22、本公厕大便间、小便间、盛洗室、清洁间分室设置。3。本公厕设独立的第三卫生间、设备间。图中承重墙厚200，非承重墙厚100。厚度和位置仅为示意，4.
具体工程时应与结构工程师商定。3300
儿童小便器
小便间
清洁间
纸巾盒烘手
43/器一体机
无障碍厕位
男厕所
儿童洗手盆
盘洗室
一类公共厕所示例E平面
一类公共厕所示例E平面
审核张生友张生发校对彭飞设计李晓艳查必构图集号
07J920
