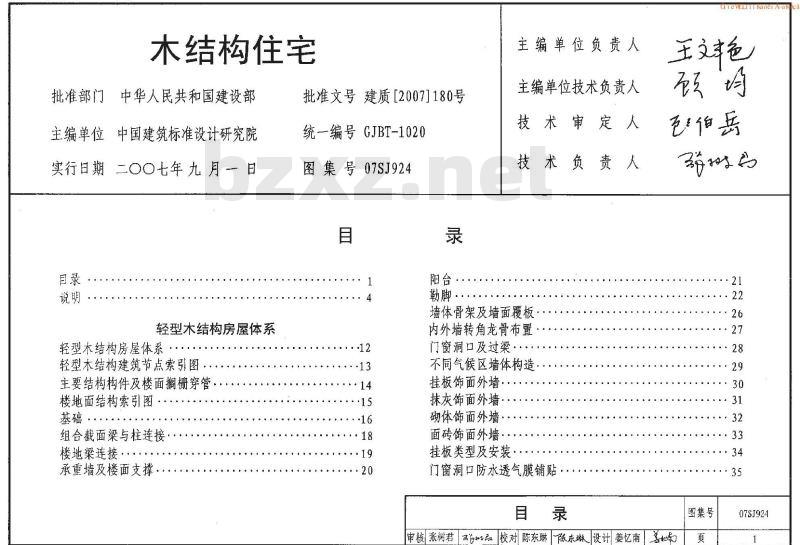

【07SJ924】 木结构住宅

木结构住宅
批准部门中华人民共和国建设部主编单位中国建筑标准设计研究院实行日期　二○○七年九月－日目录
轻型木结构房屋体系
轻型木结构房屋体系
轻型木结构建筑节点索引图
主要结构构件及楼面搁栅穿管
楼地面结构索引图
基础·
组合截面梁与柱连接
楼地梁连接··
承重墙及楼面支撑www.bzxz.net
批准文号建质［2007]180号
统一编号 GJBT-1020
图集号07SJ924
主编单位负责人
主编单位技术负责人
技术审定
技术负责
墙体骨架及墙面覆板，
内外墙转角龙骨布置
门窗洞口及过梁
不同气候区墙体构造
挂板饰面外墙·
抹灰饰面外墙·
砌体饰面外墙·
面砖饰面外墙
挂板类型及安装
门窗洞口防水透气膜铺贴
TiKaoeiA
王文色！
色伯岳
图集号
审核张树君校对陈东琳陈东琳设计姜忆南喜07SJ924

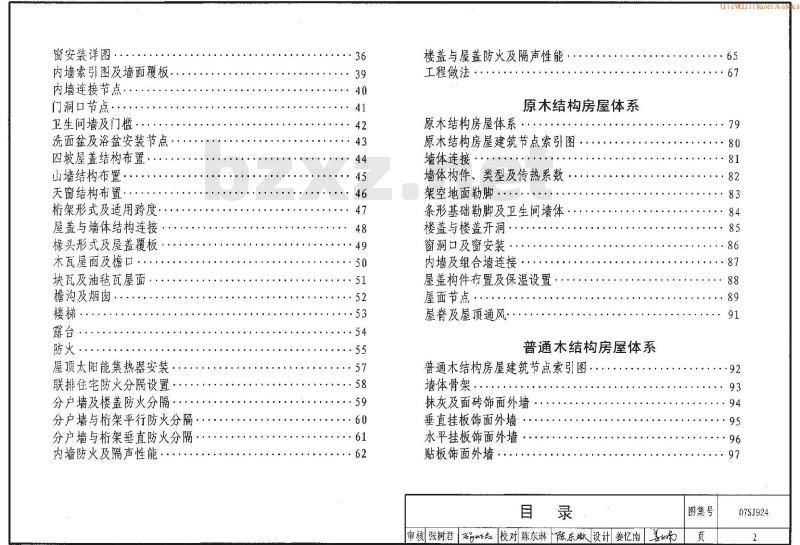

窗安装详图
内墙索引图及墙面覆板.
内墙连接节点．·
门洞口节点，
卫生间墙及门槛
洗面盆及浴盆安装节点
四坡屋盖结构布置
山墙结构布置.
天窗结构布置·
桁架形式及适用跨度·
屋盖与墙体结构连接
橡头形式及屋盖覆板·
木瓦屋面及檐口
块瓦及油毡瓦屋面
檐沟及烟卤····
露台··
屋顶太阳能集热器安装
联排住宅防火分隔设置·
分户墙及楼盖防火分隔
分户墙与桁架平行防火分隔
分户墙与桁架垂直防火分隔
内墙防火及隔声性能
··60
楼盖与屋盖防火及隔声性能
工程做法
原木结构房屋体系
原木结构房屋体系·····
原木结构房屋建筑节点索引图
墙体连接·．
墙体构件、类型及传热系数
架空地面勒脚··
条形基础勒脚及卫生间墙体
楼盖与楼盖开洞·
窗洞口及窗安装··
内墙及组合墙连接
屋盖构件布置及保温设置
屋面节点···.
屋脊及屋顶通风
普通木结构房屋体系
普通木结构房屋建筑节点索引图，墙体骨架．．
抹灰及面砖饰面外墙
垂直挂板饰面外墙
水平挂板饰面外墙
贴板饰面外墙··
审核张树君 校对陈东琳 陈东琳设计姜忆南善UieWLiTi KaoeiA
··92
图集号
07SJ924

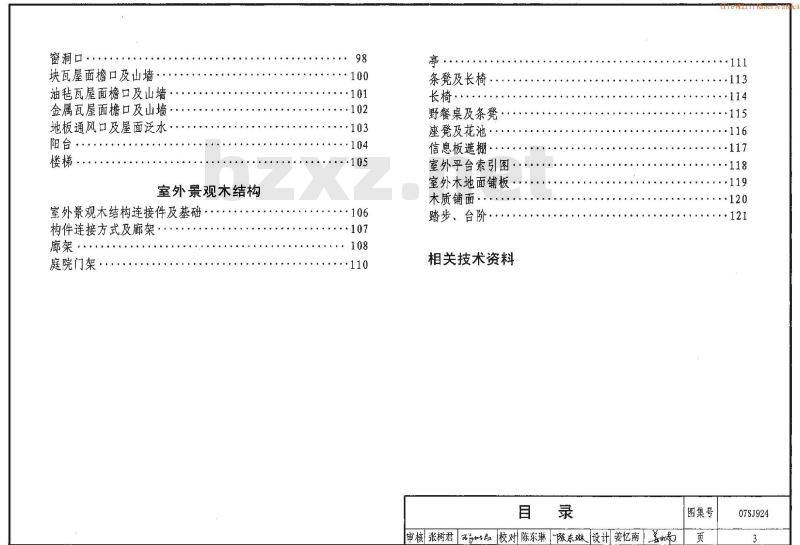

窗洞口·
块瓦屋面檐口及山墙·
油毡瓦屋面檐口及山墙
金属瓦屋面檐口及山墙
地板通风口及屋面泛水·
阳台··
楼梯。
室外景观木结构
室外景观木结构连接件及基础
构件连接方式及廊架
庭院门架
.·102
条凳及长椅
长椅．．．．．
野餐桌及条凳
座凳及花池··
信息板遮棚·
室外平台索引图
室外木地面铺板
木质铺面··
踏步、台阶
相关技术资料
审核张树君校对陈东琳陈东琳设计姜忆南喜图集号
.·116
.·118
.·119
07SJ924

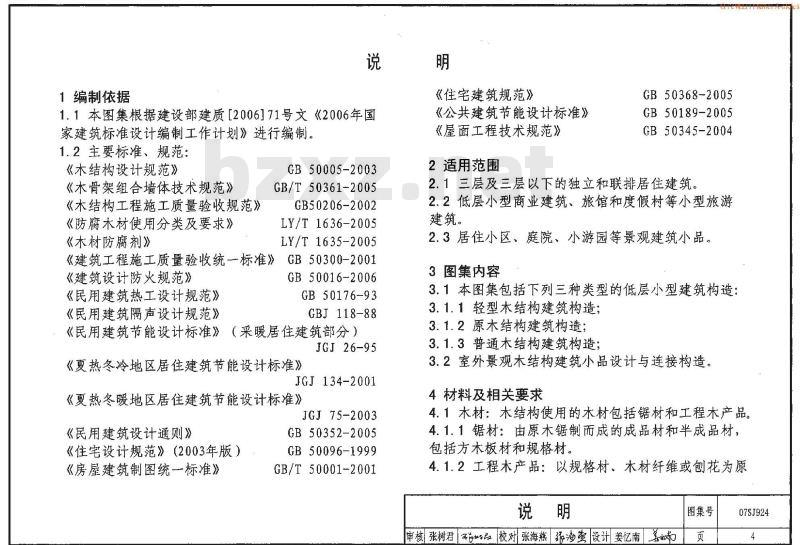

1编制依据
1.1本图集根据建设部建质「2006171号文《2006年国家建筑标准设计编制工作计划》进行编制。1.2主要标准、规范：
《木结构设计规范》
《木骨架组合墙体技术规范》
《木结构工程施工质量验收规范》《防腐木材使用分类及要求》
《木材防腐剂》
GB 50005-2003
GB/T 50361-2005
GB50206-2002
LY/T 1636-2005
LY/T 1635-2005
《建筑工程施工质量验收统-标准》GB50300-2001《建筑设计防火规范》
《民用建筑热工设计规范》
《民用建筑隔声设计规范》
GB 50016-2006
GB 50176-93
GBJ 118-88
《民用建筑节能设计标准》（采暖居住建筑部分）JGJ 26-95
《夏热冬冷地区居住建筑节能设计标准》JGJ 134-2001
《夏热冬暖地区居住建筑节能设计标准》JGJ 75-2003
《民用建筑设计通则》
《住宅设计规范》（2003年版）《房屋建筑制图统一标准》
GB 50352-2005
GB 50096-1999
GB/T 50001-2001
《住宅建筑规范》
《公共建筑节能设计标准》
《屋面工程技术规范》
2 适用范围
GB 50368-2005
GB 50189-2005
GB 50345-2004
2、1三及三层以下的独立和联排居住建筑。2.2低层小型商业建筑、旅馆和度假村等小型旅游建筑。
2.3居住小区、庭院、小游园等景观建筑小品。3图集内容
3.1本图集包括下列三种类型的低层小型建筑构造：3.1.1轻型木结构建筑构造；
3.1.2原木结构建筑构造；
3.1.3普通木结构建筑构造：
3.2室外景观木结构建筑小品设计与连接构造。4材料及相关要求
4.1木材：木结构使用的木材包括锯材和工程木产品4.1.1锯材：由原木锯制而成的成品材和半成品材，包括方木板材和规格材，
4.1.2工程木产品：以规格材、木材纤维或刨花为原说明
图集号
审核张树君校对张海燕环净设计姜忆南美页
07SJ924

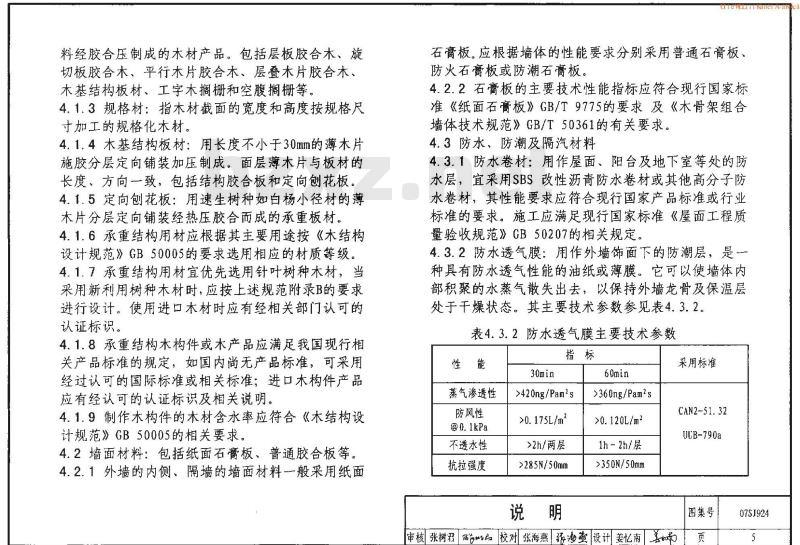

料经胶合压制成的木材产品。包括层板胶合木、旋切板胶合木、平行木片胶合木、层叠木片胶合木、木基结构板材、工字木搁栅和空腹搁栅等。4.1.3规格材：指木材截面的宽度和高度按规格尺寸加工的规格化木材。
4.1.4木基结构板材：用长度不小于30mm的薄木片施胶分层定向铺装加压制成。面层薄木片与板材的长度、方向一致，包括结构胶合板和定向刨花板4.1.5定向刨花板：用速生树种如白杨小径材的薄木片分层定向铺装经热压胶合而成的承重板材。4.1.6承重结构用材应根据其主要用途按《木结构设计规范》GB50005的要求选用相应的材质等级。4.1.7承重结构用材宜优先选用针叶树种木材，当采用新利用树种木材时，应按上述规范附录B的要求进行设计。使用进口本材时应有经相关部门认可的认证标识。
4.1.8承童结构木构件或木产品应满足我国现行相关产品标准的规定，如国内尚无产品标准，可采用经过认可的国际标准或相关标准：进口木构件产品应有经认可的认证标识及相关说明。4.1.9制作木构件的木材含水率应符合《木结构设计规范》GB50005的相关要求。
4.2墙面材料：包括纸面石板、普通胶合板等。4.2.1外墙的内侧、隔墙的墙面材料--般采用纸面HewLTkaociAak
石膏板。应根据墙体的性能要求分别采用普通石膏板、防火石膏板或防潮石膏板。
4.2.2石管板的主要技术性能指标应符合现行国家标准《纸面石膏板》GB/T9775的要求及《木骨架组合墙体技术规范》GB/T50361的有关要求。4.3防水、防潮及隔汽材料
4.3.1防水卷材：用作屋面、阳台及地下室等处的防水层，宜采用SBS改性沥青防水卷材或其他高分子防水卷材，其性能要求应符合现行国家产品标准或行业标准的要求。施工应满足现行国家标准《屋面工程质量验收规范》GB50207的相关规定。4.3.2防水透气膜：用作外墙饰面下的防潮层，是种具有防水透气性能的油纸或薄膜。它可以使墙体内部积聚的水蒸气散失出去，以保持外墙龙骨及保温层处于干燥状态。其主要技术参数参见表4.3.2。表4.3.2防水透气膜主要技术参数指标
蒸气渗透性
防风性
不透水性
抗拉强度
>420ng/Pam’s
>0.175L/m2
>2h/两层
>285N/50mm
>360ng/Pam’s
>0.120L/m2
1h－2h/层
>350N/50mml
采用标准
CAN2-51.32
ULB-790a
图集号
审核张树君校对张海燕 环湾整 设计姜忆南善页
07SJ924
4.3.3塑料薄膜：用作外墙的隔汽层和轻型木结构混凝土底的防潮层，须具有既不透水也不透气的特性，墙用及底板用塑料薄膜的厚度一般为0.15mm。主要性能要求参见表4.3.3。
表4.3.3塑料薄膜主要技术参数
蒸气渗透性能1.6~5.8ng/Pa·m2·s抗风性能@0.075kPa
0. 00L/s -m2
采用标准
ASTMD-882
CAN/CGSB-51.34-M86
4.4紧固件：包括钉子、螺钉、螺栓、锚栓及通用或专用连接件等。
4.4.1紧固件通常为钢材制成，紫固件使用的钢材宜采用符合现行国家标准《碳素结构钢》GB/T700规定的0235钢材，其强度设计值应按现行国家标准《钢结构设计规范》GB50017的规定采用。4.4.2紧固件产品应符合现行国家标准的有关规定及设计要求，尚无相应标准的紧固件应符合设计要求，并应有产品质量出厂合格证。4.4.3紧固件除了采用钢材以外，还可以采用多种材质，如铜或铝质等，以适应潮湿环境或用于经各种防腐剂处理的木材。
4.4.4经防腐剂处理的木材不应造成连接件的锈蚀：各种防腐木材对紧固件的限制要求参见表5.7。4.4.5紧固件采用的钢材表面进行热浸镀锌处理等防腐、防锈处理时，其处理要求应符合现行国家产品标准的有关规定。
4.5保温、隔热及隔声、吸声材料4.5.1保温、隔热及隔声、吸声材料应采用不燃烧材料，如玻璃棉、岩棉、吹入式矿棉、多孔纤维材料或刚性保温材料。
4.5.2保温、隔热及隔声，吸声材料的物理性能指标应符合现行国家标准的有关规定。如国内尚无产品标准，可采用经过认可的国际标准或其他相关标准。4.6承重结构用胶应保证其粘结强度和耐水性，其耐久性应与结构用途和使用年限相适应，并应符合现行国家标准《室内装饰装修材料溶剂型木器涂料中有害物质限量》GB18581的要求。
4.7密封材料：包括密封膏、密封条（带）等，密封材料均应为无味、无毒、无有害物质。密封条厚度一般为4～20mm，密封带的厚度一般为0.2mm，宽度不应小于50mm。
5木结构防护
5.1木结构房屋应尽可能采用坡屋面。屋面坡度宜为1：3～1：4。防水等级为I级。屋檐四周出挑宽度不说明
图集号
审核张树君校对张海燕海鹭设计姜忆南喜页07SJ924
小于400mm，以保护木结构墙体免受雨水侵袭。外墙面突出物如窗台、阳台等应做好泛水以减少外墙体上雨水渗透的可能性，
5.2基础及外围护结构的设计必须使其木骨架内部得到充分于燥。其构造层次中除设置防潮、防水或隔汽层以外，仍宜在底层地板下设置架空层，在外墙中设置空气间层，屋面中设置通凤层等。5.3应用于露天环境、易腐蚀或易遭虫害环境中以及直接与砌体或混凝土接触的木构件均需使用天然防腐木材或经加压防腐处理的木材。5.4桁架、大梁等承重木构件与砌体或混凝土接触时，其支座处应设置聚乙烯泡沫或沥青卷材防潮垫层，木构件周周应留有20mm的空隙，并采取有效的通风、保温或隔汽措施。
5.5经防腐处理的木材如在户外切削或钻孔，表面必须涂抹足够量与木材防腐处理同一品牌的防腐剂。使用天然防腐木材不得直接接触土壤。5.6常用防腐剂包括：铜铬砷（CCA-C）、季铵铜（ACQ）、硼酸盐等。木材防腐剂的配方和使用应符合国家现行标准《木材防腐剂》LY/T1635和《防腐木材使用分类和要求》LY/T1636的要求。其处理方法可按现行国家标准《木结构工程施工质量验收规范》GB50206的规定采用。
5.7经防腐剂处理的木材适用要求参见表5.7。表5.7各种防腐木材的使用
防腐剂种类
铜铬砷(CCA-C)
季铵铜（ACQ）
硼酸盐
应用环境
典型用途
室外环境中使用埋地构件或木制基础连接件
urew kaoei A ak
不锈钢连接件、
热浸镀锌连接
建筑内部及装饰以及
室内外境中使用
室外（平台、步道、
栈道）铺板及栅架
室内环境中使用，
避免淋湿和长期建筑内部及装饰、浸泡在水中
地下室，卫生间，
件或铜连接件
任何钢连接件
5.8木结构距室外地坪200mm以内不得使用未经防腐处理的木材。
5.9除严寒和寒冷地区以外，其他地区尚需采取以下蚁害控制措施：
5.9.1施工场地中清除土壤中所有掩埋的树桩、树根、树枝及其他木料，及时清理地表在施工过程中产生的一切有机废弃物。
5.9.2建筑区域土壤中应使用专用的灭蚁剂，严格按照灭蚁剂使用说明进行处理：并应避免因雨水等原因造成灭蚁剂配比浓度的稀释。
5.9.3钢筋混凝土基础或底板上的各种管道及管线等穿孔处应采用金属、塑料等物理屏障加防护，避免白说明
审核张树君子白a校对张海燕拓净鸢设计姜忆南」善图集号
07SJ924
蚁进入木结构中。
5.9.4在蚁害多发地区，尚应在建筑场地周围安装白蚁诱饵系统，并定期监控。
5.10木结构建筑防火设计应按现行国家标准《建筑设计防火规范》GB50016和《木结构设计规范》GB50005的有关规定执行。
5.10.1木结构墙面室内覆面材料宜采用纸面石膏板如采用其他材料，其燃烧性能的技术指标应符合现行国家标准《建筑材料难燃性试验方法》GB8625的规定。5.10.2木结构建筑中的烟窗应采用不燃材料制作烟窗与木件之间应填充足够厚度的隔热材料。5.10.3各结构构件形成的密闭空间的连接处须设置防火分隔。
5.11地震区和可能造成风灾地区的木结构在构造上应加强构件之间、结构与支承物之间的连接，以保证安全可靠。屋面瓦材应采取固定加强措施，并在个体工程设计中加以说明。
6轻型木结构房屋及构造要求
6.1轻型木结构是采用小尺寸规格材、木基结构板材或石膏板制作的木骨架墙体、楼盖和屋盖系统构成的本结构体系。
6.2构件之间的连接包括钉连接、螺栓连接、齿板连接及粘接，以钉连接为主。
6.3规格材常用规格及其用途见表6.3.长度以600mm递进，从2.4～7.2m。
表6.3常用规格材尺寸与用途
规格材
截面尺寸
宽(mm)×高(mm)）
40×40
40×65
40×90
40×140
40×185
40×235
40×280
常见用途
木底撑，支撑杆、桁架腹板
轻骨架构件如管道系统、橱柜等墙骨柱、顶/底梁板、
地梁板、搁栅横撑
搁栅、橡条、过梁
组合梁、楼梯梁和踏步
6.4木基结构板材应满足现行国家标准《木结构工程施工质量验收规范》GB50206以及相关产品标准的规定，不应以普通胶合板材代替。6.5基础通常采用混凝土板式基础或条形基础，底层地板下宜设置高度不低于450mm的架空层，以便于地板下的通风和蚁害检查。
6.6本图集62～66页提供多种墙体、楼盖及屋盖的说明
审核张树君品校对张海燕语兿设计姜忆南美图集号
07SJ924
耐火极限及隔声等级参数，供设计参考选用。6.7本图集提供四种典型墙体及其传热系数供设计参考（详见本图集29页）。外围护结构的热工与节能设计应同时符合现行国家相关标准的有关规定。6.8外围护结构需设置连续的气密层，并视气候条件的不同设置隔汽层。
6.8.1气密层：由连续的外围护墙面板（定向刨花板或胶合板）构成，作为气密层的墙面板所有板缝均应以自粘式薄膜胶带密封。
6.8.2隔汽层：根据气候条件的不同，隔汽层可以采用两层30min防水透气膜或一层0.15mm厚度的塑料薄膜。隔汽层必须连续，所有搭接处必须用密封胶带或密封剂密封。
6.8.3严寒和寒冷地区可采用0.15mm厚塑料薄膜隔汽层（设在木龙骨内侧）和墙面板气密层；夏热冬冷地区可采用墙面板气密层，不设隔汽层；夏热冬暖地区可采用墙面板气密层和两层30min防水透气膜的隔汽层（设在墙面板外侧）。6.9混凝土基础上的地梁板须采用加压处理防腐规格材，并设置同等宽度的聚乙烯泡沫或沥青卷材防潮垫层防潮。
6.10墙面板外侧应设置防水透气膜及厚度大于12mm的排水空气间层，并应在排水空气间层的上部、下fewLTTkaociAak
部或其他适当的位置设置通风口，保持其内部通风，促使墙体的干燥，
6.11防水透气膜采用专用胶带相互搭接，并一起钉木基结构板上，形成封闭而连续的防水透气层。6.12外围护结构的木骨架空腔内填充的松散保温材料必须充满整个空腔，采用刚性或刚性成型材料应固定在骨架或基层上不得松动。6.13屋顶保温材料可以铺设在水平天花板上或置屋面的上方或下方。当保温材料铺设在水乎天花板上时，保温材料上方的屋顶空间应与室外保持通风：当置于屋面板的上方或下方时，应在檐口处设进气口、屋脊处设出气口，形成通风路线，以使保温材料保持干燥。
6.14内外墙体、楼盖以及屋盖骨架所形成的空间中可敷设电线电缆、上下水管、采暖通风管道等。6.15电线电缆应敷设在专用的PVC套管内，其他设备管道应采用铁件将其固定在木骨架上。当电线及较细的管道需穿过墙体或楼盖时，其间隙应采用密封胶带进行密封：当直径较大的管道穿过墙体或楼盖时，需在穿管部位预先穿孔，孔径应比穿管直径大15mm。管道与孔洞之间的间隙应采用隔声密封胶条加以密封。
6.16门窗与其边框之间的缝隙应采用发泡聚氨酯说明
审核张树君校对张海燕汤独鸢 设计姜忆南喜图集号
07SJ924
及密封膏进行保温和气密处理，7原本结构房屋及构造要求
7.1原木结构是采用规格及形状统一的矩形木和圆形实木或胶合木构件叠合制作，是集承重体系与围护结构于一体的一种木结构体系。7.2木构件应采用天然耐腐蚀的木材，其用材一般不分等级构件用材有矩形和圆形两种供设计选用。7.3矩形木或圆形木构件主要通过其肩上的企口上下叠砌，端部的槽口交叉嵌合形成内外围护墙体，木构件之间加设麻布毡垫及特制橡胶胶条，以加强外围护结构的防水、防风及保温隔热性能。7.4基础通常采用混凝土墩式基础、条形基础或底板基础当采用墩式基础或条形基础时，底层地板下需设置高度不小于450mm的架空层。7.5采用大尺寸构件的实木墙体可以适应各种气候地区，但采用小尺寸原木墙体复合内保温的复合墙体可以节省房屋造价。复合墙体高温一侧需设置层隔汽层。原木结构各种墙体的传热系数详见本图集82页。
7.6墙体与屋盖之间、不同材质墙体之间以及门窗洞口处应留有胀缩空间并设置可滑动盖缝条，以便于调节伸缩。
ufewmkaoetAak
7.7建筑外表面在必要的情况下可以涂刷防水剂，但应避免构件收缩引起缝隙积水。8普通木结构房屋及构造要求
8.1普通木结构是采用统一规格的锯木为梁、多种规格的锯木为柱制作的承重木框架结构体系。8.2构件之间采用齿连接、螺栓连接及钉连接等多种连接方式，并可采用钢连接件加强。8.3基础为钢筋，混凝土条形基础，基础设计见个体工程设计底层地板下设架空层，架空层地面高于室外地坪50mm同时铺设塑料薄膜防潮。8.4外墙装修分为涂料和挂板两种。装修材料将承重木框架覆盖，形成中空的墙壁。墙壁外装材料的燃烧性能应符合现行国家标准《建筑材料燃烧性能分级方法》GB8624关于A级材料的要求。8.5抹灰外墙中敷设的钢筋网应相互搭接100mm以上，同时设置中4补强钢筋，纵横间距均为450mm。采用耐水胶合板或防水卷材作为防潮层。转角处加贴300mm宽附加卷材一层。
8.6挂板外墙防潮层采用防潮纸或防水卷材。当饰面采用大板时，通常以3mm厚耐水胶合板作为防潮层防潮层间应相互搭接不小于100mm或在接缝处200mm宽防潮纸。
审核张树君江校对张海燕拓净莺|设计姜忆南善图集号
07SJ924
8.7墙体、楼盖及屋盖结构中应填充燃烧性能为A级的保温材料。构件的燃烧性能、耐火极限应不低于现行国家标准《木结构设计规范》GB50005的有关规定。
8.8墙体与楼面的隔声构造可参照轻型木结构构造的部分做法，见本图集62～66页。9室外景观木结构及构造要求
9.1本图集景观建筑小品仅表明建筑构造，景观建筑小品的形式：风格应依据个体设计。9.2景观建筑小品应全部使用天然防腐性能高的柄种木材，如落叶松或经加压处理的防腐木材，木材处理要求详见本说明5.5～5.7。9.3个体设计中，地面构造做法以及木构件表面处理等由设计人在工程设计中注明。应保证木构件表面涂覆与木材防腐剂的相容性。9.4构件连接以钉连接为主，每个连接点钉的数量不应少于2个，斜钉施钉，钉深入支撑件内的长度不应小于30mm。
9.5受拉构件应采用螺钉或螺栓连接，螺钉连接应保证螺钉长度的一半以上嵌入被连接构件中；螺栓连接应预先钻比螺栓直径大1mm的孔洞，螺栓长度应保证螺杆露出螺帽5mm以上。
ufewlkaoetAakio
9.6室外桌椅上表面的钉头应做沉头处理，并用密封材料封堵钉头，以保证其与木材表面齐平。9.7非水平或垂直的木构件有必要在施工前现场放大样，以使各构件相互间接触紧密。9.8混凝土基础除按本图集注明做法以外，仍应满足国家现行建筑工程验收规范要求。10其他
10.1本图集中的泛水板、封檐板等除成品外：可采用厚度大于0.6mm热浸镀锌钢板、不锈钢板或铝板等现场制作。
10.2图集中所注尺寸均以mm为单位，10.3图集详图素引方法：
详图号
07SJ924
图集号
详图页次
11本图集参加编制单位
加拿大木业协会
芬兰洪卡玛嘉公司
杜邦中国集团有限公司
审核张树君 和校对张海燕 拓净塑 设计姜忆南善图集号
07SJ924
封檐板
外墙龙骨
顶梁板
墙面板
底梁板
封头板
轻型木结构体系示意图
屋面板
桁架或橡条
双层顶梁板
楼面板
封头板
楼面搁栅
地梁扳
防水卷材
剪刀撑或实木撑
技术要点：
JiewLiliKaoeiA-ak
1．墙骨柱、楼盖搁栅、屋盖桁架或橡条间距不大于600mm。
2、墙骨柱、搁栅、桁架和橡条的截面由计算确定。
3．墙体，楼盖及屋盖采用的木基结构板材厚度设计应由计算确定，4．墙体底部应有一层底梁板，
5.非承重墙的顶梁板可为单层。6承重墙的顶梁板不宜少于2层。7．承重墙的洞口过梁设计应由计算确定。
8.楼盖搁栅在支座上的搁置长度不得小于40mm。
9.楼盖或屋盖开孔周围构件应进行加强。
10.屋盖可以采用轻型桁架或或橡条构成。
11.构件间的钉连接要求按规范执行。轻型木结构房屋体系
审核张树君名校对张海燕净鹭设计姜忆南南
图集号
07SJ924
