【07J916-1】 住宅排气道（一）

国家建筑标准设计图集
07J916-1
住宅排气道
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
中国建筑标准设计研究院
xarchi.com
图集号
03J001 围墙大门
02J003室外工程
图集名称
03J012-1环境景观-室外工程细部构造04J101砖墙建筑构造（烧结多孔砖与普通砖、蒸压类砖）05J102-1混凝土小型空心砌块墙体建筑构造02J102-2柜架结构填充小型空心砌块墙体建筑构造J103-2一7建筑幕墙（2003年合订本）06J106挡雨板及栈台雨篷
J111-114内隔墙建筑构造（2003年合订本）06J123堵体节能建筑构造
99J201-1平屋面建筑构造（一）（含2003年局部修改版）03J201-2平屋面建筑构造（二）-防水屋面、种植屋面、蓄水屋面001202-1坡屋面建筑构造（一）（含2003年局部修改版）03J203平屋面改坡屋面建筑构造06J204屋面节能建筑构造
02J301地下建筑防水构造
06J305重载地面，轨道等特殊楼地面07J306窗井设备吊装口、排水沟集水坑02J331地沟及盖板

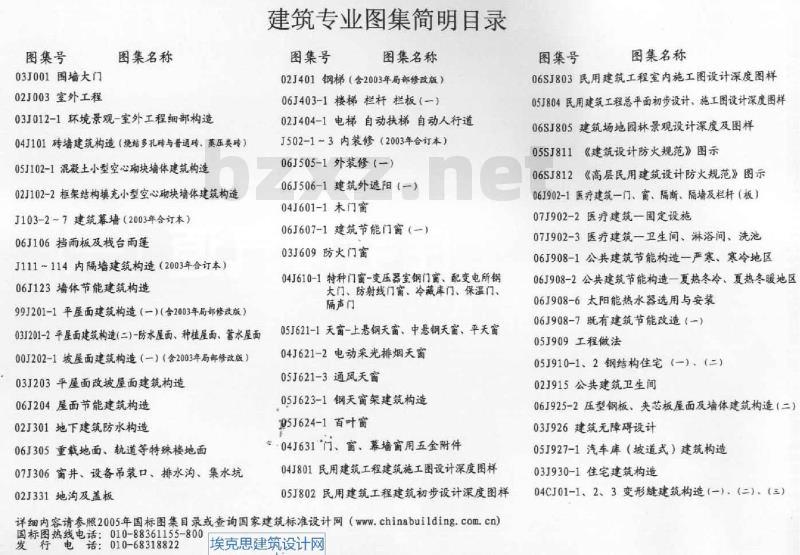

建筑专业图集简明目录
图集号
图集名称
02J401钢梯（含2003年局部修改版）06J403-1楼梯栏杆栏板（-）
02J404-1 电梯自动扶梯自动人行道J502-1-3内装修（2003年合订本）06J505-1外装修（-）
06J506-1建筑外遮阳（-）
04J601-1木门窗
06J607-1建筑节能门窗（—）
03J609防火门窗
04J610-1特种门窗-变压器室钢门窗、配变电所钢大门、防射线门窗、冷藏库门、保温门、隔声门
05J621-1天窗-上悬钢天窗、中悬钢天窗、平天窗04J621-2电动采光排烟天窗
05J621-3通风天窗
05J623-1钢天窗架建筑构造
05J624-1百叶窗
-04J631门、窗、幕墙窗用五金附件04J801民用建筑工程建筑施工图设计深度图样05J802民用建筑工程建筑初步设计深度图样详细内容请参照2005年国标图集目录或查询国家建筑标准设计网（chinabuilding.com.cn）国标图热线电话：010-88361155-800发行电话：010-68318822
埃克思建筑设计网
xarchi.com
图集号
图集名称
06SJ803民用建筑工程室内施工图设计深度图样05J804民用建筑工程总平面初步设计，施工图设计深度图样06SJ805建筑场地园林景观设计深度及图样05SJ811《建筑设计防火规范》图示06SJ812《高层民用建筑设计防火规范》图示06J902-1医疗建筑一门、窗：隔断，隔墙及栏杆（板）07J902-2医疗建筑一固定设施
07J902-3医疗建筑一卫生间淋浴间，洗池06J908-1公共建筑节能构造一严寒，寒冷地区06J908-2公共建筑节能构造一夏热冬冷夏热冬暖地区06J908-6太阳能热水器选用与安装06J908-7既有建筑节能改造（-）05J909工程做法
05J910-12钢结构住宅（—）（二）02J915公共建筑卫生间
06J925-2压型钢板：夹芯板屋面及墙体建筑构造（二）03J926建筑无障碍设计
05J927-1汽车库（坡道式）建筑构造03J930-1住宅建筑构造
04CI01-1、2、3变形缝建筑构造（-）M（=）、（三）埃克思建筑设计网
xarchi.com

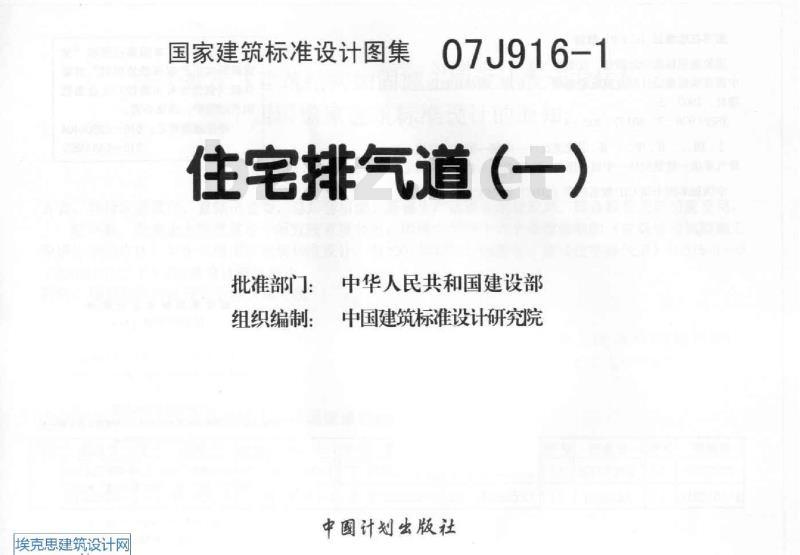

国家建筑标准设计图集
07J916-1
住宅排气道（一）
批准部门：
组织编制：
中华人民共和国建设部
中国建筑标准设计研究院
中國计划出版社

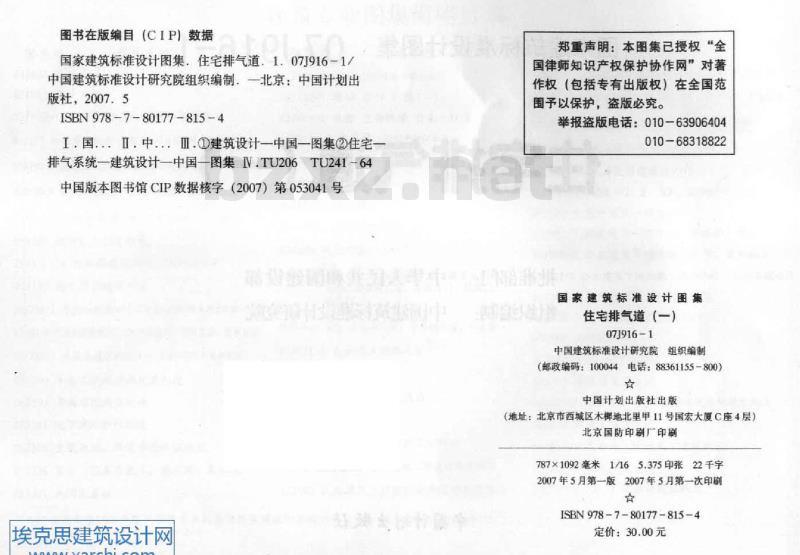

图书在版编目（CIP）数据
国家建筑标准设计图集，住宅排气道1071916-1/中国建筑标准设计研究院组织编制：一北京：中国计划出版社，2007.5
ISBN978-7-80177-815-4
I.国.Ⅱ.中...Ⅲ.建筑设计一中国一图集②住宅排气系统一建筑设计中国一图集IV.TU206TU241-64中国版本图书馆CIP数据核字（2007）第053041号郑重声明：本图集已授权“全
国律师知识产权保护协作网对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
雅必验酒康步中中尚业
国家建筑标准设计图集
住宅排气道（一）
07J916-1
中国建筑标准设计研究院组织编制（邮政编码：100044电话：88361155-800）★
中国计划出版社出版
（地址：北京市西城区木辉地北里甲11号国宏大厦C座4层）北京国防印刷广印刷
787×1092毫米1/16 5.375印张 22千字2007年5月第一版 2007年5月第一次印刷☆
埃克思建筑设计网
xarchi.com
ISBN978-7-80177-815-4
定价：30.00元

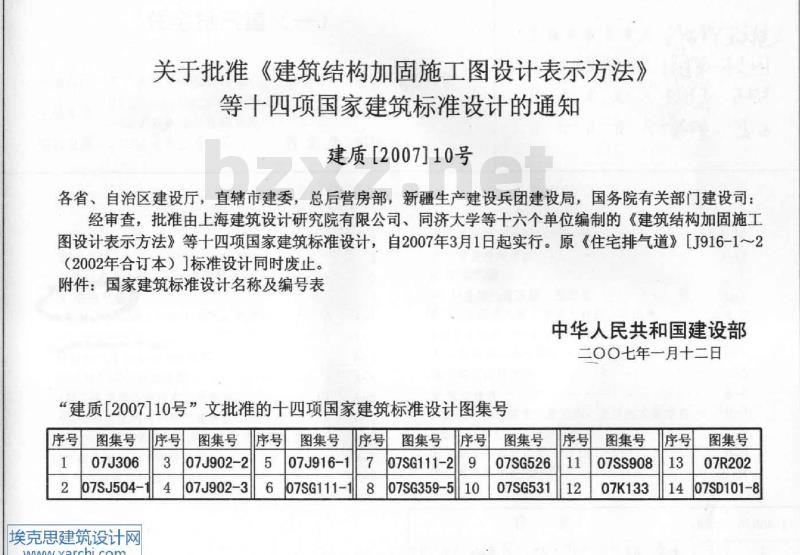

圭《建筑结构加固施工图设计表示方法》关于批准
等十四项国家建筑标准设计的通知建质【2007]10号
各省、自治区建设厅，直辖市建委，总后营房部，新疆生产建设兵团建设局，国务院有关部门建设司经审查，批准由上海建筑设计研究院有限公司、同济大学等十六个单位编制的《建筑结构加固施工图设计表示方法》等十四项国家建筑标准设计，自2007年3月1日起实行。原《住宅排气道》［J916-1～2（2002年合订本）标准设计同时废止。附件：国家建筑标准设计名称及编号表中华人民共和国建设部
二OO七年一月十二日
“建质[2007]10号”文批准的十四项国家建筑标准设计图集号序号
图集号
07J306
07SJ504-
埃克思建筑设计网
xarchi.com
图集号
07J902-2
07J902-3
图集号
07J916-1
O7SG111-
图集号
07SG111-2
07SG359-5
图集号
07SG526
07SG531
图集号
07SS908
07K133
图集号
07R202
07SD101-8
批准部门
主编单位
实行日期
住宅排气道（一）
中华人民共和国建设部
国家住宅与居住环境工程技术研究中心中国建筑标准设计研究院
二〇〇七年三月一日
编制说明
住宝排气道选型设计及选用要点A型排气道
A型厨房排气道（单排）详图、选用表批准文号
统一编号
图集号
A型厨房排气道（双功能）详图、选用表厨房排气道预留孔洞布置图
厨房排气道坚向组装图：
A型卫生间排气道详图、选用表
A型邻卫生间共用排气道详图、选用表卫生间排气道竖向组装图及预留孔洞布置图·：A型排气道上，下弯管详图
排气道进气口详图：
埃克思建筑设计网
xarchi.com
建质【2007】10号
GJBT-980
07J916-1
JiiKAoNiKAca
主编单位负责人AY王艳
主编单位技术负责人
技术审定人
焦钢男
设计负责人准李力
排气道出屋面详图
排气道连接处详图
B型排气道
B型厨房排气道详图、选用表
B型卫生间排气道（单排）详图、选用表B型卫生间排气道（双排）详图、选用表排气道预留孔洞布置图
排气道坚向组装图
排气口详图
射流引射接力装置及防火阀、止回阀安装示意·B型排气道上，下弯管详图
排气道出屋面处详图：
排气道出坡屋面处详图
审核林建平林校对李力设计曾雁A-10
图集号
07J916-1
排气道连接处详图
C型排气道
C型厨房排气道详图、选用表
C型卫生间排气道详图、选用表
排气道预留孔洞布置图··
排气道坚向组装图：
C型排气道A、B型弯管详图
排气道出屋面详图：
排气道连接详图
自能旋转式防倒灌风帽承托板
排气道平屋面风帽详图
台风地区平屋面、斜屋面风帽详图排气道风帽尺寸选用表
排气道外墙安装连接详图
D型排气道
D型厨房排气道详图、选用表
D型卫生间排气道详图，选用表
排气道竖向组装、预留孔洞布置图自控调压、侧开式防火止逆阀详图无动力排气风帽出风口盖板
无动力排气风帽安装详图
楼板预留孔，排气道安装详图及风帽盖板表：埃克思建筑设计网
xarchi.com
出屋面风帽节点详图：
E型排气道
E型九层及九层以下厨房内设排气道详图，选用表··E型九层及九层以下厨房外设排气道详图、选用表·E型十层及十层以上厨房内设排气道详图、选用表·E型十层及十层以上厨房外设排气道详图选用表·E型九层及九层以下卫生间内设排气道详图，选用表E型九层及九层以下卫生间外设排气道详图，选用表E型十层及十层以上卫生间内设排气道详图，选用表E型十层及十层以上卫生间外设排气道详图，选用表九层及九层以下排气道组装图
十层及十层以上排气道组装图
排气道安装节点详图·
等截面导流防串排气管道承托详图排气管道阀门安装详图：
不靠墙风帽制作安装详图
一面靠墙风帽制作安装详图
两面靠墙风帽制作安装详图
厨卫排气管道出屋面施工详图
相关技术资料
审核林建平校对李力种设计曾雁D-8
图集号
07J916-1
1.编制依据
本图集依据下列文件、标准和规范：编制说明
3.主要设计内容
HiiKAoiKAca
3.1本图集共分A、B、C、D、E五个系列，具体特点建设部建设【1998]13号文《1998年国家建筑标准设计编制工作计划》
建设部建科函[2002184号《建设部2002年科技成果推广项自》。
《房屋建筑制图统一标准》
《建筑制图标准》
《住宅设计规范》
《住宅建筑规范》
GB/T50001-2001
GB/T50104-2001
GB50096-1999（2003年版）
GB50368-2005
《住宅厨房及相关设备参数》bZxz.net
《住宅厨房、卫生间排气道》
《轻骨料混凝王技术规程》
2.适用范围
GB50368-2005
JGJ/T-194-2006
GBJ107-87
2.1本图集适用于全国城市新建多层：中高层及高层住宅厨房和卫生间竖向排气道设计选用及产品配套和施工安装
实现住宅厨房排除油烟和住宅卫生间排除污浊空气的助能现有住宅厨房、卫生间坚向排气道改造办可参照使用。
2.2本图集供建筑工程设计人员、房屋开发商、施工单位及住宅厨房，卫生间排气道生产厂家使用。见本图集5~9页。
3.2本图集中的五种排气道分别采用了不同的排气道截面形式，由不同的防火，防串烟和防倒灌的功能部件组合而成。
3.3依据其使用功能每个系列均分为住宅厨房排气道和住宅卫生间排气道两种形式
3.4各排气系统分别由吸油烟机或排气扇（用户自购）防火与防串烟功能部件、排气道、屋顶风帽四部分组成，配套使用。
3.5排气道设计时，其截面规格应根据其适用层数在本图集五个系列中选用。
4.设计要求
4.1本图集中给出了产品的截面外形尺寸和楼板预留孔洞尺寸，应按照实际情况选取，并做相应预留。4.2住宇厨房和卫生间不得共用同一竖向排气道。4.3燃气热水器的排气管不得接入本图集的排气道内。4.4其他管线禁止穿越排气道。
4.5排气系统选用时，必须选择与其配套的功能部件（如阀体、排气道、风帽等），以确保系统的完整性编制说明
图集号
审核林建平迁校对李力设计曾雁页
07J916-1
4.6餐厅、饭馆等餐饮业的排烟管道不得接入本图集的排气道内。
5.施工安装要求
5.1排气道安装应在土建结构主体工程完毕之后，装饰工程及其他设备管道安装之前进行：防火，防串烟防倒灌功能部件必须和相应的排气道配套安装和使用；屋顶风帽应在屋面防水层及保温隔热层施工前，按照设计要求进行。
5.2排气道安装前，住宅施工单位应按照设计要求，在每层楼板预留安装排气道孔洞，并保证各层楼板预留孔洞尺寸和位置正确而且上、下垂直对中，否则需进行修改。
5.3排气道应从下至上逐层安装。首层安装时，地面必须用1：2水泥砂浆找平
5.4排气道接口位于楼板处及楼层之间时，详见各类型排气道连接设计图
5.5在施工过程中，为防止杂物掉入排气道内，应在排气道开口部位采取封盖措施
5.6排气道安装就位后，住宅施工单位应在排气道与楼板预留孔洞之间的缝隙处支撑楼板底模，用C20细石混凝土分两次将缝隙密封填实，并做好防水处理：消虹
同时在排气道外壁满挂网（增强材料），两边墙体搭接长200mm，外扶M7.5水泥砂浆
5.7排气道壁加外粉刷的厚度应满足消防规范对竖向管道的井壁耐火极限要求。
5.8屋顶风帽的安装高度超过避雷带时，必须与避雷带连接。
6.图集索引方法
图集名称及型号
详图号
详图所在页次
示例：如选用A型排气道构造节点07J916-1A型2
7.本图集参编单位
北京顺天金茂建筑材料有限公司北京金盾华通科技有限公司
广州金蝶实业有限公司
上海巢福建筑制品有限公司
深圳市万厦居实业发展有限公司编制说明
审核林建平手校对李力巾设计曾雁图集号
07J916-1
1.住宅排气道工作原理概述
住宅排气道选型设计及选用要点TiikAoNikAca
住宅排气道按使用功能分为：住宅厨房排气道和住宅排气道是一种能够排除厨房中烹调产生油烟或卫生间污浊气味的共用管道制品。它由竖向排气干管、横向排气支管、防火及防串烟部件、屋顶风帽组成。通过家用排油烟机及排气扇的机械作用，将住宅厨房、卫生间的污浊空气集中到屋面，实现高空排放，相对降低住宅室内外环境污染的危害。是我国城市住宅中常用的厨房、卫生间工程部品。各家各户的油烟气体都排到共用排气道系统内，排气道必须具备足够的流通载面，保障气流顺畅通过排向大气。如果排气道中某一区段压力过大，就会造成排气不畅，导致串烟串味现象的发生。为此，有的排气道利用调整排气道内辅助排气道结构及风帽共同作用，均衡排气道系统排放气流压力，防止串烟串味有的排气道利用止逆阀阻止烟气倒灌，有的排气道利用变压板，调压板降低各家各户排气口处的局部压力，有的排气道能利用风帽降低屋顶总排气口处的压力，及时疏导气流顺畅排出，防止烟气回流。有的排气道安装了防火暖
当火灾发生时，防火阀能够自动关闭，防止烟火顺着排气道蔓延。
2.住宅排气道选型原则
住宅卫生间排气道。按产品特性分为：自排式排气道、变压式排气道、止逆阀式排气道、变压与止逆阀复合式排气道等。本图集提供的A、B、C、D、E五种形式排气道各有特点，各排气管道的承载力、尺寸公差等性能指标均经国家有关部门检验，符合国家现行标准《住宅厨房、卫生间排气道》JG/T194-2006的要求。系统担负的排气量及防止烟气回流等性能指标：经国家空调设备质量监督检验中心检验，符合《住设计规范》GB50096-1999的要求。防火配件的耐火极限等性能指标：经国家固定火火系统和耐火构件质量监督检验中心检验合格，符合国家标准《防火阀试验方法》GB15930-1995的要求。选用时应注意以下基本原则：
2.1工程设计应在方案阶段确定排气道截面外形尺寸和楼板预留孔洞尺寸。A、B、C、D、E五种形式的排气道分别由五家企业定型生产，各自提供专用选用表和配套技术，互不通用。
2.2确定排气道截面外形尺寸的原则是：住宅建筑的层数越多，排气道截面处尺寸越大，楼板预留孔洞尺寸越大，相应的构造处理越复杂，一，住宅排气道选型设计及选用要点图集号
审核林建平校对李力巾设计曾雁培修页
07J916-1
2.3住宅排气道竖向穿越各楼层，与住户室内的吸油烟机（或排气扇）相连接构成完整的排气系统。对整个系统性能指标而言，应是大风量低风压。大风量需满足每户吸油烟机的排气量300~500m/h气体的要求。低风压要求排气道干管的风压低于排气道支管风压，以避免向室内串气。但是风量越大（或风压越低），排气道的截面外形尺寸就越大。因此，在选用住宅排气道时，应根据实际情况全面考虑。2.4住宅排气道是工程产品的集成，自前直接对整个排气系统的性能进行现场检验和工程验收尚有一定困难，工程实践中选择住宅排气道时，应选择具有合格系统检测报告的排气道系列产品。本图集提供选用的A、B、C、D、E五种形式的排气道均已经过有关机构的实测，在全部吸油烟机同时开启的条件下，一般能达到平均每户排气300~500m/h，处于最不利压力区段的住户能排气280m/h以上
3.各型排气道简要介绍
3.1A型排气道（JO型）
A型排气道是以北京顺天金茂建筑材料有限公司的定型产品为设计依据进行编制。该产品是根据流体力学的基本原理进行设计的。产品根据排放气流压力在各楼层间的不同变化，在主排气道内设置不同结构的辅助排气道，在各层排气道进气口位置安装自排器。当吸油烟机或排气扇开机时，通过自排器将吸油烟机或排气扇的排气量转化成辅助排气道内的射流引射，形成在不同高度上多股射流接力排气效果，有效避免串烟，串味现象的发生，当吸油烟机或排气扇关闭时在自排器周围与辅助排气道之间的获缝中，借助排气道内风速的引射诱导作用，在自排器中形成负压静压效应，从而实现无机械能作用自然排气效果。3.2B型排气道（ZDA型）
B型排气道是以北京金盾华通科技有限公司的定型产品为设计依据进行编制，该产品是根据流体力学的基本原理进行设计的。当排油烟机或排气扇开机时，烟气吹开止回阀，在防火型射流引射接力装置的引导下，顺畅地流入排气道中，没有气幕阻力：当排油烟机或排气扇关机时，排气道中的上升气流与射流引射装置和止回阀的协同作用下，显著降低不开机楼层排气口处的压力，并配合处于关闭状态的止回阀形成疏堵结合双重功效。
3.3C型排气道（FPQ型）
C型排气道是以广州金蝶实业有限公司的定型产品为设计依据进行编制。该产品是根据流体力学的基本原理进行设计的，属于变压与止逆阀复合式排气道住宝排气道选型设计及选用要点图集号
审核林建平协校对李力巾设计曾雁页07J916-1
这种排气道具备足够的流通截面，利用文丘里变压板和导流装置，显著降低各家各户排气口及屋顶总排气口处的压力（基本为负压状态），疏导气流顺畅、均衡地排向大气，防止烟气回流倒灌。另外，在各家各户的排气口处安装防串烟排气阀和导流式防火阀，防串烟排气阀与变压部件形成疏堵结合式双重防护功效，彻底杜绝串烟串味现象：导流式防火阀在火灾发生时能够自动关闭，隔断烟火，防止火灾蔓延，确保住宅建筑的安全水平。
3.4D型排气道（BPS-I型）
D型排气道是以上海巢福建筑制品有限公司的定型产品为设计依据进行编制。该产品是根据流体力学的基本原理进行设计的。当排油烟机或排气扇开机时止逆阀阀门打开，在导流式防火阀的引导下，顺畅地流入排气道中，没有气幕阻力：当排油烟机或排气扇关机时，排气道中的上升气流在自控调压式垂直集中排烟气系统作用下，显著降低不开机楼层排气口处的并配合处于关闭状态的止逆阀形成疏堵结合式压力，美
双重功
道（BDF型）
巨型排气道是以深圳市万厦居实业发展有限公司的定型产品为设计依据进行编制。该排气道排放系统HiikAoNikAca
利用空气动力学伯努利方程，所表述的流体内部动压与静压转换原理，在系统进气口设置导流与文丘里板结构，使开动抽风机的管道进气口处产生向上拨气形成“导流”功能；不开动抽风机的管道进气口处产生负压或静压减小，与止回阀共同作用，消除串烟串味现象。
该排气道结合系统进气等量递增规律，运用“变截变压优化设计，达到管内气压均匀，排气平稳顺畅，同时减少店用厨卫空间。
4.各型排气道特殊性能指标
4.1A型排气道特殊性能
厨房双功能排气道在充分满足用户使用条件及有效防正串烟、串味现象发生的前提下，在本层吸油烟机工作处于停止状态时，可以自然排除室内不洁空气减少依靠机械强排以及停机时开窗通风换气次数，有效避免外界因素对厨房环境造成污染，提高用户居住环境品质。
自排器采用开放式排气口的设计理念，取缔止逆阀，杜绝止逆阀门被油烟粘住及操控失效现象的发生，设计配装储油盒，清理残留油脂简单、方便。防火自排器采用全钢材质，增设感温元件及防火阅板，防火阀板平时呈开启状态，不影响用户正常使住宅排气道选型设计及选用要点图集号
审核林建平迁校对李力巾设计曾雁接停页07J916-1
