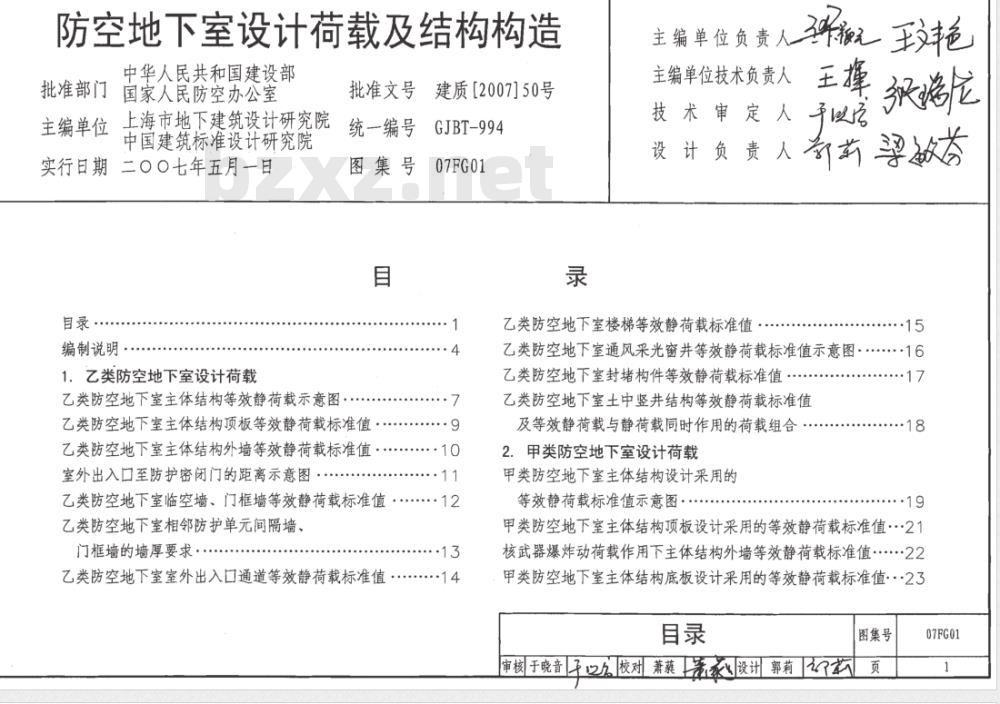

【07FG05】 防空地下室结构设计

防空地下室设计荷载及结构构造中华人民共和国建设部bZxz.net
批准部门
国家人民防空办公室
上海市地下建筑设计研究院
主编单位
中国建筑标准设计研究院
实行日期二〇〇七年五月一日
编制说明··
1．乙类防空地下室设计荷载
批准文号
统一编号
图集号
乙类防空地下室主体结构等效静荷载示意图：乙类防空地下室主体结构项板等效静荷载标准值：乙类防空地下室主体结构外墙等效静荷载标准值··室外出入口至防护密闭门的距离示意图建质【2007]50号
GJBT-994
07FG01
主编单位负责人元王
主编单位技术负责人　王撑
技术审定人以　
设计负贵人尊献
乙类防空地下室楼梯等效静荷载标准值15
乙类防空地下室通风采光窗井等效静荷载标准值示意图·.....·16乙类防空地下室封堵构件等效静荷载标准值乙类防空地下室土中竖井结构等效静荷载标准值.9
乙类防空地下室临空墙、门框墙等效静荷载标准值··.·12乙类防空地下室相邻防护单元间隔墙，门框墙的墙厚要求，
乙类防空地下室室外出入口通道等效静荷载标准值13
及等效静荷载与静荷载同时作用的荷载组合2.甲类防空地下室设计荷载
甲类防空地下室主体结构设计采用的等效静荷载标准值示意图：
甲类防空地下室主体结构项板设计采用的等效静荷载标准值···21核武器爆炸动荷载作用下主体结构外墙等效静荷载标准值..22甲类防空地下室主体结构底板设计采用的等效静荷载标准值···23目录
审核于晓音子校对 家设计郭莉艺图集号
07FG01

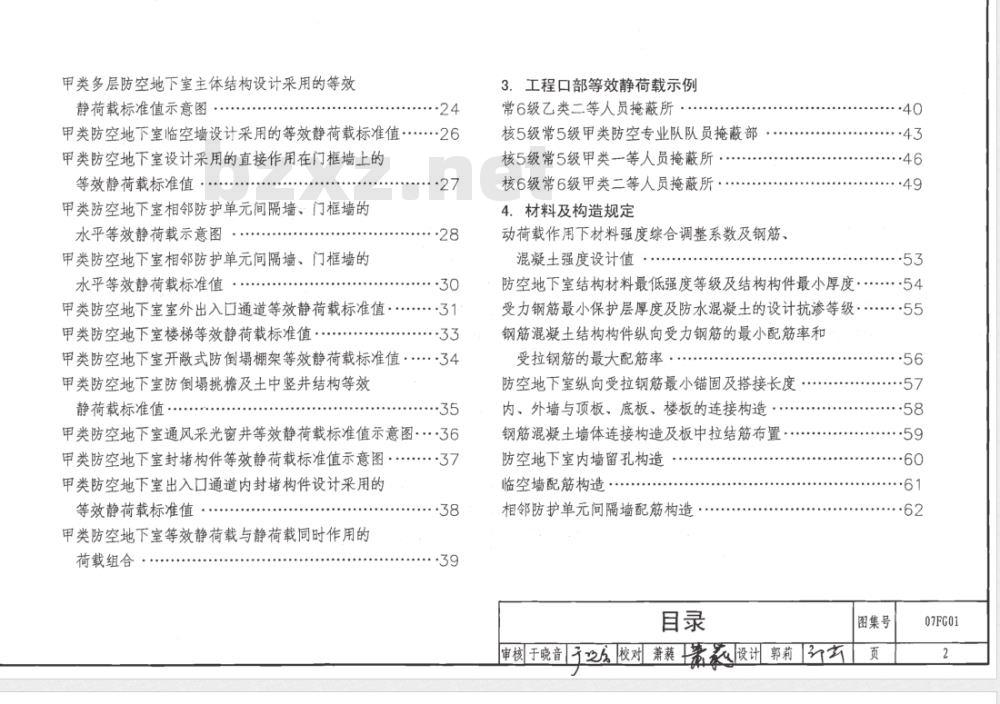

甲类多层防空地下室主体结构设计采用的等效静荷载标准值示意图··
甲类防空地下室临空墙设计采用的等效静荷载标准值··....·26甲类防空地下室设计采用的直接作用在门框墙上的等效静荷载标准值：
甲类防空地下室相邻防护单元间隔墙、门框墙的水平等效静荷载示意图
甲类防空地下室相邻防护单元间隔墙、门框墙的水平等效静荷载标准值
甲类防空地下室室外出入口通道等效静荷载标准值··甲类防空地下室楼梯等效静荷载标准值·27
..·31
甲类防空地下室开散式防倒塌棚架等效静荷载标准值·...·34甲类防空地下室防倒塌挑檐及土中竖井结构等效静荷载标准值··
甲类防空地下室通风采光窗井等效静荷载标准值示意图···36甲类防空地下室封堵构件等效静荷载标准值示意图··：甲类防空地下室出入口通道内封堵构件设计采用的等效静荷载标准值
甲类防空地下室等效静荷载与静荷载同时作用的荷载组合
3.工程口部等效静荷载示例
常6级乙类二等人员掩蔽所：
核5级常5级甲类防空专业队队员掩蔽部核5级常5级甲类一等人员掩蔽所..核6级常6级甲类二等人员掩蔽所：4.材料及构造规定
动荷载作用下材料强度综合调整系数及钢筋，混聚土强度设计值：
防空地下室结构材料最低强度等级及结构构件最小厚度·....··54受力钢筋最小保护层厚度及防水混凝土的设计抗渗等级·....·55钢筋混凝土结构构件纵向受力钢筋的最小配筋率和受拉钢筋的最大配筋率·
防空地下室纵向受拉钢筋最小锚固及搭接长度内、外墙与顶板、底板、楼板的连接构造钢筋混凝土墙体连接构造及板中拉结筋布置··防空地下室内墙留孔构造
临空墙配筋构造：
相邻防护单元间隔墙配筋构造
..·57
..·59
图集号
审核于晓音之校对获素家设计郭莉页
07FG01

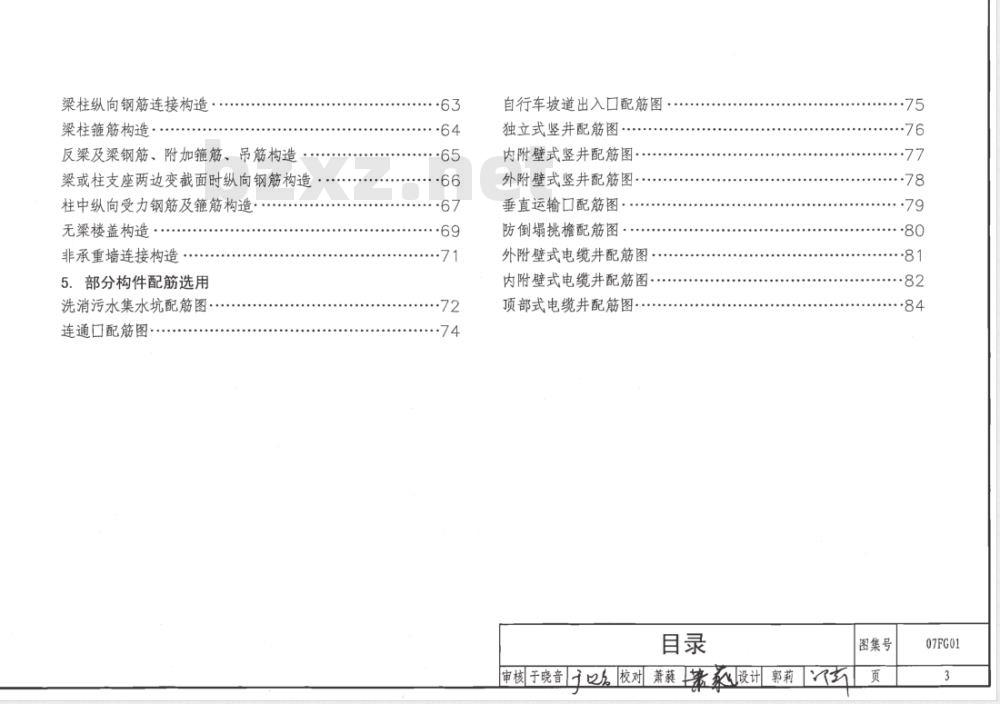

梁柱纵向钢筋连接构造··
梁柱箍筋构造···
反梁及梁钢筋、附加箍筋、吊筋构造梁或柱支座两边变截面时纵向钢筋构造.
柱中纵向受力钢筋及箍筋构造：无梁楼盖构造·…
非承重墙连接构造··
5.部分构件配筋选用
洗消污水集水坑配筋图·.
连通口配筋图·..
自行车坡道出入口配筋图·
独立式竖井配筋图：
内附壁式竖井配筋图·
外附壁式竖井配筋图·.
垂直运输口配筋图··
防倒塌挑檐配筋图·..
外附壁式电缆井配筋图··
内附壁式电缆井配筋图..·
顶部式电缆井配筋图·.
审核于晓音校对兼获家设计郭莉75
图集号
07FG01

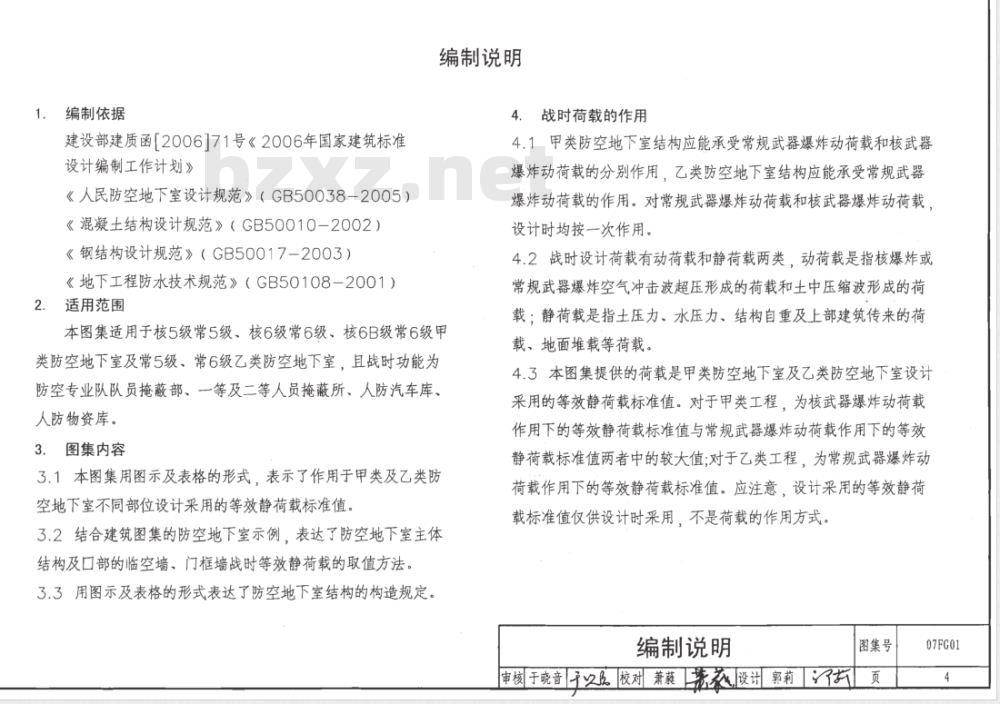

1.编制依据
建设部建质函「2006171号《2006年国家建筑标准设计编制工作计划》
《人民防空地下室设计规范》（GB50038-2005）《混凝土结构设计规范》（GB50010-2002）《钢结构设计规范》（GB50017-2003）《地下工程防水技术规范》（GB50108-2001）2.．适用范围
编制说明
战时荷载的作用
4，1申类防空地下室结构应能承受常规武器爆炸动荷载和核武器爆炸动荷载的分别作用，乙类防空地下室结构应能承受常规武器爆炸动荷载的作用。对常规武器爆炸动荷载和核武器爆炸动荷载，设计时均按一次作用。
4.2战时设计荷载有动荷载和静荷载两类，动荷载是指核爆炸或常规武器爆炸空气冲击波超压形成的荷载和土中压缩波形成的荷载：静荷载是指土压力、水压力、结构自重及上部建筑传来的荷本图集适用于核5级常5级、核6级常6级、核6B级常6级甲类防空地下室及常5级、常6级乙类防空地下室，且战时功能为防空专业队队员掩蔽部、一等及二等人员掩蔽所、人防汽车库、人防物资库。
3．图集内容
3.1本图集用图示及表格的形式，表示了作用于甲类及乙类防空地下室不同部位设计采用的等效静荷载标准值。3.2结合建筑图集的防空地下室示例，表达了防空地下室主体结构及口部的临空墙、门框墙战时等效静荷载的取值方法3.3用图示及表格的形式表达了防空地下室结构的构造规定。载、地面堆载等荷载。
4.3本图集提供的荷载是甲类防空地下室及乙类防空地下室设计采用的等效静荷载标准值。对于甲类工程，为核武器爆炸动荷载作用下的等效静荷载标准值与常规武器爆炸动荷载作用下的等效静荷载标准值两者中的较大值：对于乙类工程，为常规武器爆炸动荷载作用下的等效静荷载标准值。应注意，设计采用的等效静荷载标准值仅供设计时采用，不是荷载的作用方式。编制说明
审核于晓音校对萧藜蒸花设计郭莉图集号
07FG01

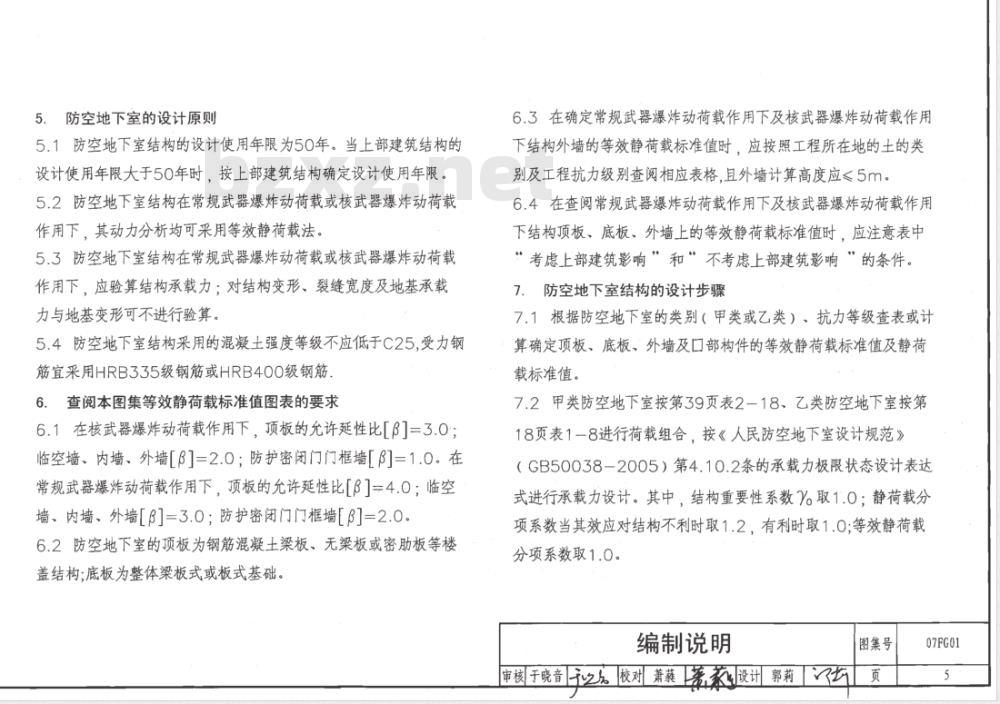

5．防空地下室的设计原则
5.1防空地下室结构的设计使用年限为50年。当上部建筑结构的设计使用年限大于50年时，按上部建筑结构确定设计使用年限。5.2防空地下室结构在常规武器爆炸动荷载或核武器爆炸动荷载作用下，其动力分析均可采用等效静荷载法。5.3防空地下室结构在常规武器爆炸动荷载或核武器爆炸动荷载作用下，应验算结构承载力：对结构变形、裂缝宽度及地基承载力与地基变形可不进行验算。
5.4防空地下室结构采用的混凝土强度等级不应低于C25.受力钢筋宜采用HRB335级钢筋或HRB4QO级钢筋6.查阅本图集等效静荷载标准值图表的要求6.1在核武器爆炸动荷载作用下，顶板的允许延性比[β]=3.0；临空墙、内墙、外墙「β1=2.0；防护密闭门门框墙！β=1.0。在常规武器爆炸动荷载作用下，预板的充许延性比1βB=4.O：临空墙、内墙、外墙」β=3.0；防护密闭门门框墙β=2.0。6.2防空地下室的顶板为钢筋混凝土梁板、无梁板或密肋板等楼盖结构；底板为整体梁板式或板式基础。6.3在确定常规武器爆炸动荷载作用下及核武器爆炸动荷载作用下结构外墙的等效静荷载标准值时，应按照工程所在地的土的类别及工程抗力级别查阅相应表格,且外墙计算高度应≤5m。6.4在查阅常规武器爆炸动荷载作用下及核武器爆炸动荷载作用下结构顶板、底板、外墙上的等效静荷载标准值时，应注意表中“考虑上部建筑影响”和“不考虑上部建筑影响”的条件。7．防空地下室结构的设计步骤
7.1根据防空地下室的类别（甲类或乙类）、抗力等级查表或计算确定顶板、底板、外墙及口部构件的等效静荷载标准值及静荷载标准值。
7.2甲类防空地下室按第39页表2－18、乙类防空地下室按第18页表1一8进行荷载组合，按《人民防空地下室设计规范》（GB50038一2005）第4.10.2条的承载力极限状态设计表达式进行承载力设计。其中，结构重要性系数%取10：静荷载分项系数当其效应对结构不利时取1.2，有利时取1.0:等效静荷载分项系数取1.0。
编制说明
审核于晓音之校对萧菜家设计郭莉图集号
07FG01
7.3防空地下室结构各构件战时设计荷载确定后，可按静力设计方法进行内力分析。
7.4在战时荷载作用下进行截面设计时，材料动力强度设计值取静荷载作用下材料强度设计值乘以材料强度综合调整系数d，其值按本图集第53页表41采用。7.5防空地下室除进行战时荷载设计外，还应根据其上部建筑在平时使用条件下对防空地下室结构的要求进行设计，并取其中的控制条件作为防空地下室结构设计的依据。8．其他
8.1当不符合本说明第6条的规定时，应按《人民防空地下室设计规范》（GB50038一2005）有关条文，计算确定在核武器或常规武器爆炸动荷载作用下相应结构构件的等效静荷载标准值。8.2防空地下室结构构件的构造，尚应符合《人民防空地下室设计规范》（GB50038一2005）第4.11节的要求。当结构构件的抗震等级高于三级时，还应满足相应的抗震要求。编制说明
审核于晓音之%校对萧获蒸设计郭莉核图集号
07FG01
全埋式防空地下室
内、外墙及
柱应计入
顶板传来的
常规武器
爆炸动荷裁作用
室外地平面
室外地平面
、内、外墙及柱应计入项板
传来的常规武器爆炸动荷载作用上、下层均为防空地下室
无论上、下层是否为同一防护单元，中间楼板及底板均不计入常规武器地面爆炸产生的等效静荷载q'ce2
内、外墙及
柱应计入
项板传来的
常规武器
爆炸动荷载作用
顶板底面高于室外地平面的防空地下室说明：
室外地平面
1，本图为乙类防空地下室设计时主体结构的等效静荷载取值示意图，不表示战时常规武器爆炸动荷载的作用方式2．本图仅表示乙类防空地下室在常规武器爆炸动荷载作用下主体结构的等效静荷载标准值。设计时还应计入相应的静荷载，按本图集第18页进行结构荷载组合。
3，乙类防空地下室顶板、外墙上的等效静荷载标准值应按其相应的抗力级别和土质条件取值，详见本图集第9页、第10页。4．直接承受空气冲击波作用的钢筋混凝土外墙按弹塑性工作阶段设计时，其等效静荷载标准值qce2对常5级防空地下室取400kN/m2，对常6级防空地下室取180kN/m2，
乙类防空地下室主体结构等效静荷载示意图审核于晓音于以名校对萧藜设计郭莉图集号
07FG01
普通地下室
防空地下室
普通地下室
防空地下室设在地下中间层
防空地下室顶板和底板均不计入常规武器地面爆炸产生的等效静荷载
普通地下室
防空地下室
防空地下室设在最下层
防空地下室项板和底板均不计入常规武器地面爆炸产生的等效静荷载室外地平面
室外地平面
说明：
普通地下室
防空地下室
防空地下室
防空地下室设在地下二层及以下各层防空地下室顶板、上下两个防护单元之间楼板和底板均不计入常规武器地面爆炸产生的等效静荷载室外地平面
1，.本图为乙类防空地下室设计时主体结构的等效静荷载取值示意图，不表示战时常规武器爆炸动荷载的作用方式。2.本图仅表示乙类防空地下室在常规武器爆炸动荷载作用下主体结构的等效静荷载标准值。设计时还应计入相应的静荷载，按本图集第18页进行结构荷载组合。
3..乙类防空地下室主体结构外墙上的等效静荷载标准值应按其相应的抗力级别和土的类别取值详见本图集第10更。乙类防空地下室主体结构等效静荷载示意图审核于晓音校对萧获设计郭莉艺图集号
07FG01
表1-1乙类防空地下室项板等效静荷载标准值qce1（kN/m）考虑上部建筑影响
顶板覆土厚度
0≤h≤0.5
1.5 2.0常6级
抗力级别
常5级
40～32
24～12
不计入
不计入
不计入
注：1，顶板覆土厚度h为小值时，9ce1取大值，88~72
72～~56
24～12
不计入
不考虑上部建筑影响
抗力级别
常6级
50～40
30～15
不计入
不计入
不计入
常5级
110～90
50～30
30～15
不计入
2．当防空地下室设在地下二层及以下各层时，顶板可不计入常规武器地面爆炸产生的等效静荷载3．当不计入常规武器地面爆炸产生的等效静荷载时，应满足《人民防空地下室设计规范》（GB50038-2005）第4.11节规定的构造要求。说明：
1.适用于乙类防空地下室顶板为钢筋混凝土梁板、无梁板、密肋板等楼盖结构在常规武器爆炸动荷载作用下允许延性比[β]=4
2．考虑上部建筑影响：当上部建筑层数不少于二层，其底层外墙为钢筋混凝土或体承重墙，且任何一面外墙墙面开孔面积不大于该墙面面积的50%时；或当上部为单层建筑，其承重外墙使用的材料和开孔比例同上，且屋顶为钢筋混凝土结构时，顶板荷载取值时可考虑上部建筑对常规武器地面爆炸空气冲击波超压作用的影响。
3．不符合上述第2条规定时，防空地下室项板荷载取值均不考虑上部建筑的影响。乙类防空地下室主体结构顶板等效静荷载标准值审核于晓音校对萧获设计郭莉
图集号
07FG01
表1一2常规武器爆炸动荷载作用下非他和土中钢筋混凝土外墙等效静荷载标准值qce2（kN/m2）项板顶面埋置深度h（m）
01.5表1-3
土的类别
碎石土、粗砂、中砂
细砂、粉砂
粘性土、红粘土
老粘性土
湿陷性黄土
淤泥质土
碎石土、粗砂、中砂
细砂、粉砂
粘性土、红粘土
老粘性土
湿陷性黄土
淤泥质土
常6级
30～20
25～15
30～15
20～15
30～15
25～15
15～10
15～10
15～10
15～10
15～10
10～5
抗力级别
常5级
70～40
55～35
35～25
35～25
40～25
35～25
40～25
35～20
25～15
常规武器爆炸动荷载作用下他和土中钢筋混凝土外墙等效静荷载标准值9ce2（kN/m2）抗力级别
顶板项面埋置深度h（m）
0 <ｈ≤ 1.5
1.5< h≤3.0
饱和土含气量α1（%）
常6级
70～50
30～25
50～30
常5级
100～80
140~100
80～60
100～80
说明：
适用于甲类和乙类防空地下室在常规武器爆炸动荷载作用下的钢筋混凝土外墙，按弹塑性工作阶段计算，允许延性比「B]=3外墙计算高度≤5m，
2.表1-2和表1-3中，顶板埋置深度h为小值时，外墙等效静荷载标准值取大值，3.表1-3中，当含气量α1>1%时，按非饱和土取值；当0.05%<α1<1%时，按线性内插法确定。
4．甲类防空地下室应根据工程所在地土的类别,查取表1-2或1-3中的数值，与表2-3或表2一4中核武器作用下钢筋混凝土外墙等效静荷载标准值相比较，取较大值作为设计采用的等效静荷载标准值。乙类防空地下室主体结构外墙等效静荷载标准值审核于晓音校对薰获家设计郭莉艺图集号
07FG01
防护顶盖边缘
L1 +L2
单向出入口
防护顶誉边缘
直通出入口
L=L1 +L2
竖井出入口
防护项盖边缘
L=L1 +L2
穿廊出入口
L=L1 +L2
楼梯出入口
说明：1．图中L为室外出入口至防护密闭门的距离。2．图中R为爆心至出入口的水平距离，室外出入口至防护密闭门的距离示意图审核于晓音2校对萧藜花设计郭莉图集号
07FG01
