【01R415】 室内动力管道装置安装（热力管道）

室内动力管道装置安装（热力管道）

【图集基本信息】
批准文号：建质［2001］248号
统一编号：GJBT-560
图集号：01R415
批准单位：中华人民共和国建设部
出版单位：中国建筑标准设计研究所
主编单位：北京中铁工建筑工程设计院
实行日期：2001年12月5日

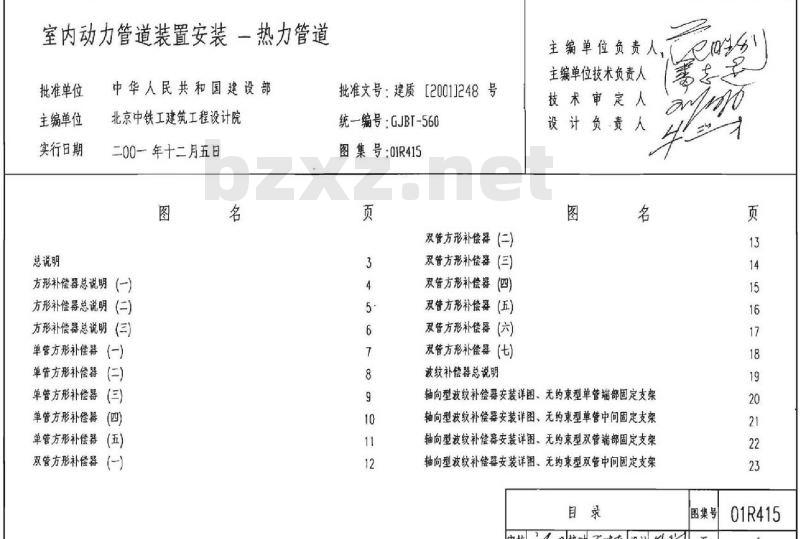

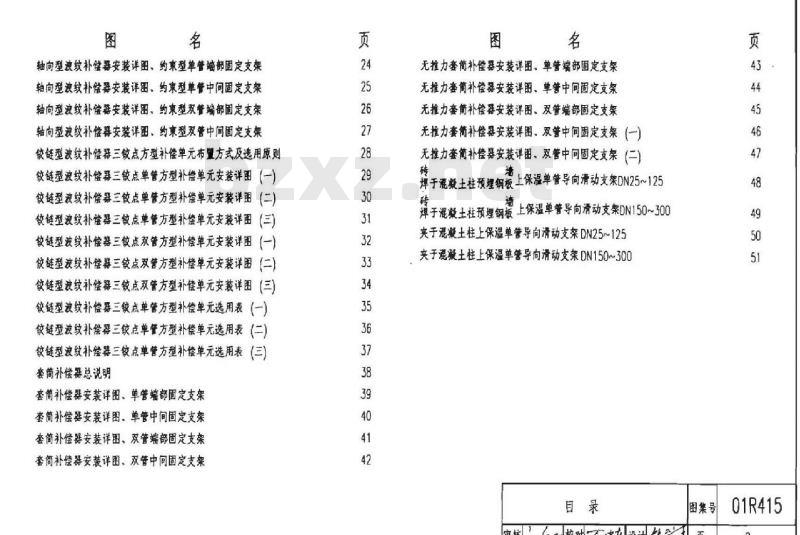

【目录概览】
1. 方形补偿器：总说明、单管方形补偿器及双管方形补偿器安装详图。
2. 波纹补偿器：总说明、轴向型波纹补偿器安装详图（含无约束型与约束型单/双管端部及中间固定支架）、铰链型波纹补偿器三点型补偿单元选用原则及安装详图。
3. 套筒补偿器：总说明、套筒补偿器安装详图（含单管/双管端部及中间固定支架、无推力套筒补偿器安装详图）。
4. 支架安装：单管导向滑动支架（DN25~125/DN150~300）及夹于混凝土柱上的保温单管导向滑动支架安装详图。

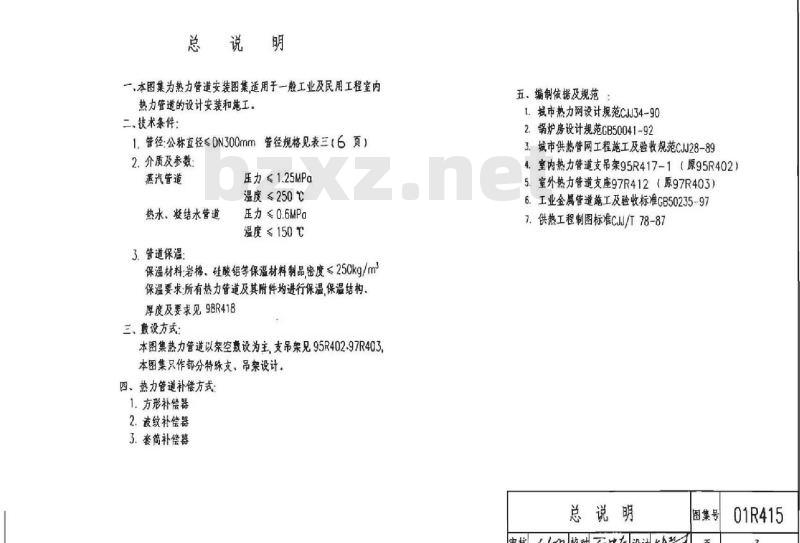

【总说明】

一、适用范围
本图集为热力管道安装图集，适用于工业及民用工程室内热力管道的设计、安装和施工。

二、技术条件
1. 管径：公称直径 ≤ DN300mm，具体管径规格见表三（第6页）。
2. 介质及参数：
- 蒸汽管道：压力 ≤ 1.25MPa，温度 ≤ 250℃
- 热水、凝结水管道：压力 ≤ 0.6MPa，温度 ≤ 150℃
3. 管道保温：
- 保温材料：岩棉、硅酸铝等保温材料制品，密度 ≤ 250kg/m³。
- 保温要求：所有热力管道及其配件均进行保温。保温结构厚度及要求见 98R418。

三、架设方式
本图集热力管道以架空架设为主，支吊架见 95R402、97R403。本图集仅作部分特殊支、吊架设计。

四、热力管道补偿方式

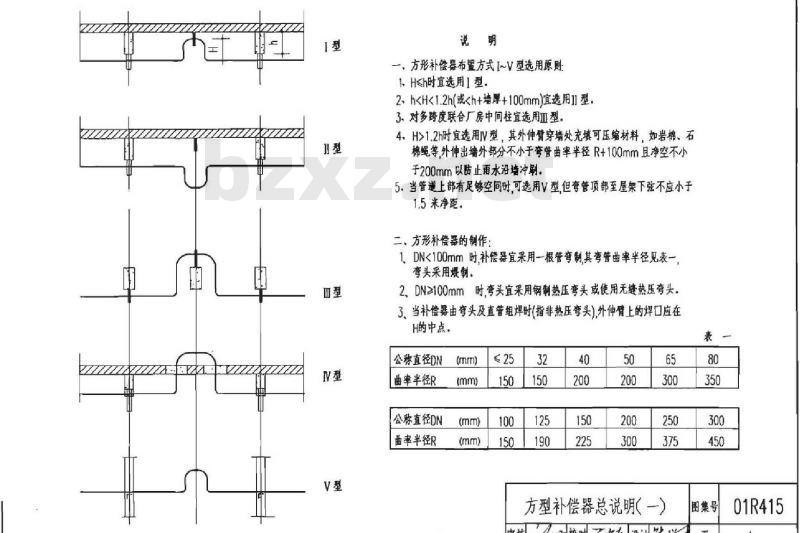

1. 方形补偿器
2. 波纹补偿器
3. 套筒补偿器

五、编制依据及规范
1. 《城市热力网设计规范》CJJ34-90
2. 《锅炉房设计规范》GB50041-92
3. 《城市供热管网工程施工及验收规范》CJJ28-89
4. 《室内热力管道支吊架》95R417-1（原95R402）
5. 《室外热力管道支座》97R412（原97R403）
6. 《工业金属管道施工及验收标准》GB50235-97
7. 《供热工程制图标准》CJJ/T78-87
