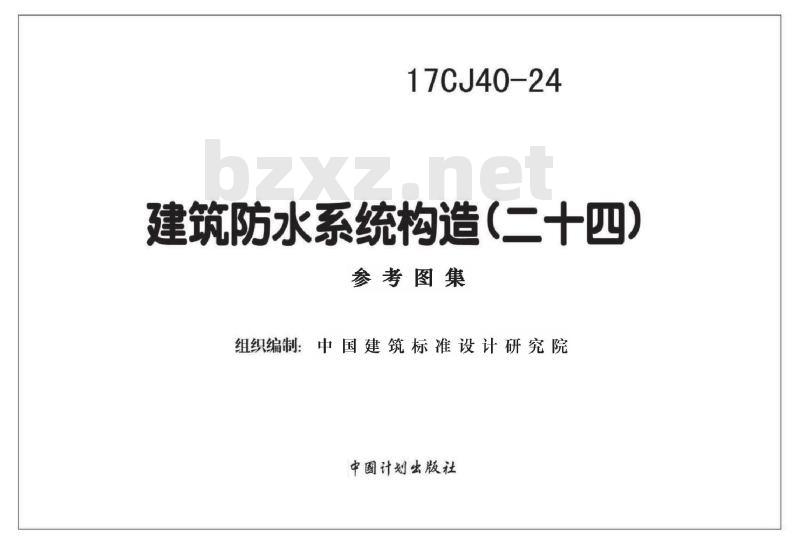

【17CJ40-24】 建筑防水系统构造(二十四)

17CJ40-24
建筑防水系统构造（二十四）
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社
图书在版编目（CIP）数据
国家建筑标准设计图集建筑防水系统构造二十四：17CJ40-24/中国建筑标准设计研究院组织编制.一北京：中国计划出版社，2017.4
ISBN978-7-5182-0615-5
I@国..Ⅱ.@中Ⅲ.①建筑设计一中国一图集②建筑防水一建筑构造一中国一图集IV.①TU2062TU22-64
中国版本图书馆CIP数据核字（2017）第083447号郑重声明：本图集已授权“全bzxz.net
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822

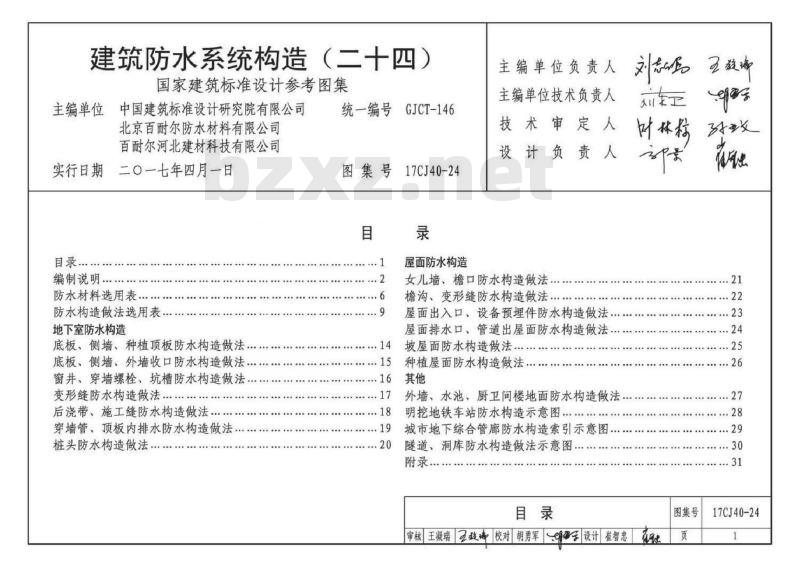

国家建筑标准设计图集
建筑防水系统构造（二十四）
17CJ40-24
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）★
中国计划出版社出版
（地址：北京市西城区木棵地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mmx1092mm
1/162.25印张9千
2017年4月第1版2017年4月第1次印刷★
ISBN978-7-5182-0615-5
定价：26.00元
（二十四）
建筑防水系统构造
国家建筑标准设计参考图集
主编单位中国建筑标准设计研究院有限公司北京百耐尔防水材料有限公司
百耐尔河北建材科技有限公司
实行日期二〇一七年四月一日
编制说明.
防水材料选用表.
防水构造做法选用表
地下室防水构造
底板、侧墙、种植顶板防水构造做法底板、侧墙、外墙收口防水构造做法窗井、穿墙螺栓、坑槽防水构造做法变形缝防水构造做法·
后浇带、施工缝防水构造做法
穿墙管、顶板内排水防水构造做法桩头防水构造做法，
统一编号
图集号
GJCT-146
17CJ40-24
屋面防水构造
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
女儿墙、檐口防水构造做法
檐沟，变形缝防水构造做法
屋面出入口、设备预理件防水构造做法屋面排水口、管道出屋面防水构造做法坡屋面防水构造做法
种植屋面防水构造做法
外墙、水池、厨卫间楼地面防水构造做法：明挖地铁车站防水构造示意图.
城市地下综合管廊防水构造索引示意图.隧道、洞库防水构造做法示意图附录
审核王凝瑞2驳御 校对胡勇军子 设计 崔智忠|林粉
图集号
天旋瑜
17CJ40-24

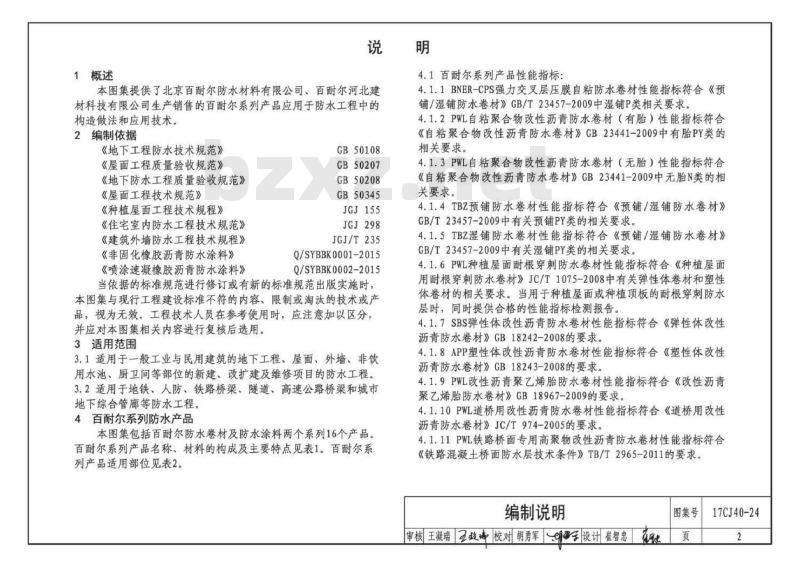

1概述
4.1百耐尔系列产品性能指标：
本图集提供了北京百耐尔防水材料有限公司、百耐尔河北建材科技有限公司生产销售的百耐尔系列产品应用于防水工程中的构造做法和应用技术。
2编制依据
《地下工程防水技术规范》
《屋面工程质量验收规范》
《地下防水工程质量验收规范》《屋面工程技术规范》
《种植屋面工程技术规程》
《住宅室内防水工程技术规范》《建筑外墙防水工程技术规程》《非固化橡胶沥青防水涂料》
《喷涂速凝橡胶沥青防水涂料》GB50108
GB50207
GB50208
GB50345
JCJ155
JGJ298
JGJ/T235
Q/SYBBK0001-2015
Q/SYBBK0002-2015
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
3.1适用于一般工业与民用建筑的地下工程、屋面、外墙、非饮用水池、厨卫间等部位的新建、改扩建及维修项目的防水工程。3.2适用于地铁、人防、铁路桥梁、隧道、高速公路桥梁和城市地下综合管廊等防水工程。
4百耐尔系列防水产品
本图集包括百耐尔防水卷材及防水涂料两个系列16个产品。百耐尔系列产品名称、材料的构成及主要特点见表1。百耐尔系列产品适用部位见表2。
4.1.1BNER-CPS强力交叉层压膜自粘防水卷材性能指标符合《预铺/湿铺防水卷材》GB/T23457-2009中湿铺P类相关要求。4.1.2PWL自粘聚合物改性沥青防水卷材（有胎）性能指标符合《自粘聚合物改性沥青防水卷材》GB23441-2009中有胎PY类的相关要求。
4.1.3PWL自粘聚合物改性沥青防水卷材（无胎）性能指标符合《自粘聚合物改性沥青防水卷材》GB23441-2009中无胎N类的相关要求。
4.1.4TBZ预铺防水卷材性能指标符合《预铺/湿铺防水卷材》CB/T23457-2009中有关预铺PY类的相关要求。4.1.5TBZ湿铺防水卷材性能指标符合《预铺/湿铺防水卷材》GB/T23457-2009中有关湿铺PY类的相关要求4.1.6PWL种植屋面耐根穿刺防水卷材性能指标符合《种植屋面用耐根穿刺防水卷材》JC/T1075-2008中有关弹性体卷材和塑性体卷材的相关要求。当用于种植屋面或种植顶板的耐根穿刺防水层时，同时提供合格的性能指标检测报告。4.1.7SBS弹性体改性沥青防水卷材性能指标符合《弹性体改性沥青防水卷材》GB18242-2008的要求。4.1.8APP塑性体改性沥青防水卷材性能指标符合《塑性体改性沥青防水卷材》GB18243-2008的要求。4.1.9PWL改性沥青聚乙烯胎防水卷材性能指标符合《改性沥青聚乙烯胎防水卷材》GB18967-2009的要求，4.1.10PWL道桥用改性沥青防水卷材性能指标符合《道桥用改性沥青防水卷材》JC/T974-2005的要求。4.1.11PWL铁路桥面专用高聚物改性沥青防水卷材性能指标符合《铁路混凝土桥面防水层技术条件》TB/T2965-2011的要求编制说明
图集号
审核王凝瑞教饰校对胡勇军设计崔智忠花页17CJ40-24
产品名称
BNER-CPS强力交叉层
压膜自粘防水卷材
PWL自粘聚合物改性沥
青防水卷材（有胎）
PWL自粘聚合物改性沥
青防水卷材（无胎）
TBZ预铺防水卷材
TBZ湿铺防水卷材
PWL种植屋面耐根穿刺
防水卷材
SBS弹性体改性沥青
防水卷材
APP塑性体改性沥青
防水卷材
PWL改性沥青聚乙烯胎
防水卷材
PWL道桥用改性沥青
防水卷材
PWL铁路桥面专用高聚
物改性沥青防水卷材
BN-P喷涂速凝橡胶
沥青防水涂料
BN-F非固化橡胶
沥青防水涂料

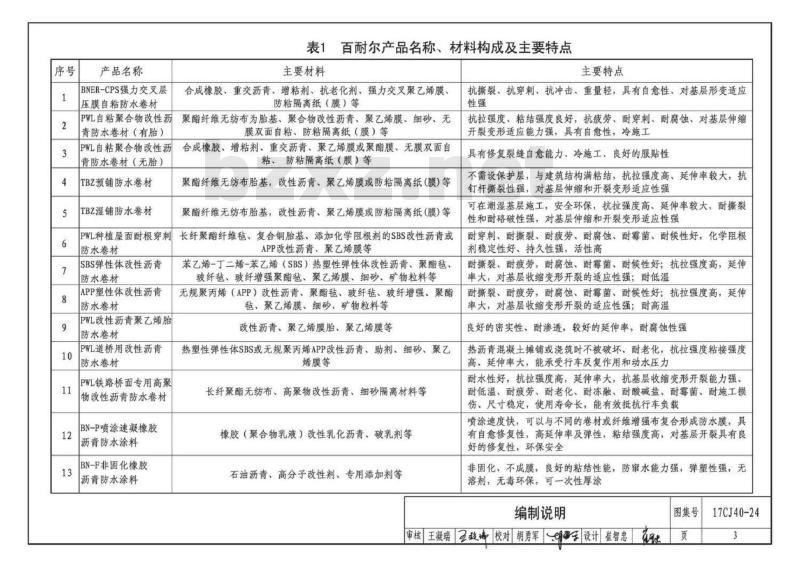

百耐尔产品名称、材料构成及主要特点主要材料
合成橡胶、重交沥青、增粘剂、抗老化剂、强力交叉聚乙烯膜、防粘隔离纸（膜）等
聚酯纤维无纺布为胎基、聚合物改性沥青、聚乙烯膜、细砂、无膜双面自粘、防粘隔离纸（膜）等合成橡胶、增粘剂、重交沥青、聚乙烯膜或聚酯膜、无膜双面自粘、防粘隔离纸（膜）等
聚酯纤维无纺布胎基，改性沥青、聚乙烯膜或防粘隔离纸（膜）等聚酯纤维无纺布胎基，改性沥青、聚乙烯膜或防粘隔离纸（膜）等长纤聚酯纤维毡、复合铜胎基、添加化学阻根剂的SBS改性沥青或APP改性沥青、聚乙烯膜等
苯乙烯-丁二烯-苯乙烯（SBS）热塑性弹性体改性沥青、聚酯毡、玻纤毡、玻纤增强聚酯毡、聚乙烯膜、细砂、矿物粒料等无规聚丙烯（APP）改性沥青、聚酯毡、玻纤毡、玻纤增强、聚酯毡、聚乙烯膜、细砂、矿物粒料等改性沥青、聚乙烯膜胎、聚乙烯膜等热塑性弹性体SBS或无规聚丙烯APP改性沥青、助剂、细砂、聚乙烯膜等
长纤聚酯无纺布、高聚物改性沥青、细砂隔离材料等橡胶（聚合物乳液）改性乳化沥青、破乳剂等石油沥青、高分子改性剂、专用添加剂等主要特点
抗撕裂、抗穿刺、抗冲击、重量轻，具有自愈性、对基层形变适应性强
抗拉强度、粘结强度良好，抗疲劳、耐穿刺、耐腐蚀、对基层伸缩开裂变形适应能力强，具有自愈性，冷施工具有修复裂缝自愈能力、冷施工、良好的服贴性不需设保护层，与建筑结构满粘结，抗拉强度高、延伸率较大，抗钉杆撕裂性强，对基层伸缩和开裂变形适应性强可在潮湿基层施工，安全环保，抗拉强度高、延伸率较大，耐撕裂性和耐酪破性强，对基层伸缩和开裂变形适应性强耐穿刺、耐撕裂、耐疲劳、耐腐蚀、耐霉菌、耐候性好，化学阻根剂稳定性好、持久性强，活性高耐撕裂、耐疲劳，耐腐蚀、耐霉菌、耐候性好；抗拉强度高，延伸率大，对基层收缩变形开裂的适应性强；耐低温耐撕裂、耐疲劳，耐腐蚀、耐霉菌、耐候性好；抗拉强度高，延伸率大，对基层收缩变形开裂的适应性强；耐高温良好的密实性、耐渗透，较好的延伸率，耐腐蚀性强热沥青混凝土摊铺或浇筑时不被破坏、耐老化，抗拉强度粘接强度高、延伸率大，能承受行车反复作用和动水压力耐水性好，抗拉强度高，延伸率大，抗基层收缩变形开裂能力强、耐低温、耐疲劳、耐老化、耐冻融、耐酸碱盐、耐霉菌、耐施工损伤、尺寸稳定，使用寿命长，能有效抵抗行车负载喷涂速度快，可以与不同的卷材或纤维增强布复合形成防水膜，具有自愈修复性，高延伸率及弹性，粘结强度高，对基层开裂具有良好的修复性，环保安全
非固化、不成膜，良好的粘结性能，防窜水能力强，弹塑性强，无溶剂，无毒环保，可一次性厚涂编制说明
审核王凝瑞2放御校对 胡勇军 设计崔智忠图集号
17CJ40-24
产品名称
聚氨酯防水涂料
丙烯酸防水涂料
聚合物水泥（JS）
防水涂料
主要构成
续表1
聚氨酯预聚体、增塑剂、固化剂、增稠剂、促凝剂、填充剂等改性丙烯酸酯多元共聚高分子乳液，助剂、填充剂等改性丙烯酸乳液和添加剂组成的有机液料、水泥及添加剂组成的无机粉料等
产品名称
BNER-CPS强力交叉层压膜自粘防水卷材PWL自粘聚合物改性沥青防水卷材（有胎）PWL自粘聚合物改性沥青防水卷材（无胎）TBZ预铺防水卷材
TBZ湿铺防水卷材
PWL种植屋面耐根穿刺防水卷材
SBS弹性体改性沥青防水卷材
APP塑性体改性沥青防水卷材
PWL改性沥青聚乙烯胎防水卷材
PWL道桥用改性沥青防水卷材
PWL铁路桥面专用高聚物改性沥青防水卷材BN-P喷涂速凝橡胶沥青防水涂料BN-F非固化橡胶沥青防水涂料
聚氨酯防水涂料
丙烯酸防水涂料
聚合物水泥（JS）防水涂料
注：表2中“·”代表适用，
一”代表不适用。
主要特点
拉伸强度大，延伸率高，对基层收缩开裂变形的适应性强，粘结力强，耐腐蚀、耐霉变、耐疲劳，湿固化，施工方便涂膜强度、粘结强度高，延伸率大，适应性强，可在潮湿基面上施
工，绿色环保，施工简便，维修方便涂膜具有较高的拉伸强度，耐水，可在潮湿基面上施工，粘结牢固绿色环保，施工简便
百耐尔系列产品适用部位
适用部位
地下室平屋面
坡屋面
种植顶板
种植屋面
厨卫间
地铁及人防
隧道洞库
道桥及
铁路桥面
编制说明
地下管廊
审核王凝瑞放御 校对胡勇军子 设计 崔智忠非饮用
图集号
17CJ40-24
4.1.12BN-P喷涂速凝橡胶沥青防水涂料性能指标符合企业标准《喷涂速凝橡胶沥青防水涂料》Q/SYBBK0002-2015的要求。BN-P喷涂速凝橡胶沥青防水涂料物理力学性能指标见附表1。4.1.13BN-F非固化橡胶沥青防水涂料性能指标符合企业标准《非固化橡胶沥青防水涂料》Q/SYBBK0001-2015的要求。性能指标见附表2
4.1.14聚氨酯防水涂料性能指标符合《聚氨酯防水涂料》GB/T19250-2013的要求。
4.1.15丙烯酸防水涂料性能指标符合《聚合物乳液建筑防水涂料》JC/T864-2008的要求。
4.1.16聚合物水泥（JS）防水涂料性能指标符合《聚合物水泥防水涂料》GB/T23445-2009的要求。4.2不同防水等级防水层做法选用表防水材料选用表见表3~表12（本图集第6页～第8页）。5质量检验与验收
5.1防水工程所选用的材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家相关标准、规范的要求。不合格的材料不应在工程中使用。5.2防水材料进入施工现场时，应按规定进行现场见证抽样复验，复验合格后方可使用。
5.3应对细部构造等分项工程进行检查验收。5.4排水坡度应符合设计要求。
5.5施工过程中的检查验收：防水工程施工时，应建立各道工序的自检、交接检和专职人员检查的“三检”制度，并有完整的检查记录。每道工序完成，应经监理单位（或建设单位）检查验收，合格后方可进行下道工序的施工。5.5.1细部构造、节点部位应特别加强检查；5.5.2基层清理后应无明水，无垃圾、无浮尘。确保层与层之间粘结牢固、无空鼓、无脱落；
5.5.3对构造层逐层进行检查验收。6其他
6.1本图集主要提供百耐尔系列防水产品在建筑不同部位应用的防水构造，其他相关建筑构造见相关国标图集。6.2本图集尺寸单位除特别注明外均为毫米（mm）。6.3本图集是以北京百耐尔防水材料有限公司、百耐尔河北建材科技有限公司提供的百耐尔系列防水产品技术资料为依据编制的，有关技术问题由该两公司负责解释。6.4未尽事宜，按国家现行标准规范执行。6.5为了查看方便，本图集采用
表示卷材类防水层
表示涂料防水层
表示水泥基渗透结晶型防水层。6.6图集的索引方法：
节点编号
17CJ40-24/
图集号
6.7本图集构造图中所涉及的防水层，均采用蓝色表示。编制说明
审核王凝瑞2教御校对胡勇军子设计崔智忠图集号
17CJ40-24
索引号
索引号
索引号
防水层构造做法
表3地下工程防水材料选用表（一级）备注
①>1.5厚BNER-CPS强力交叉层压膜自粘防水卷材②>2.0厚BN-F非固化橡胶沥青防水涂料①>4.0厚SBS弹性体改性沥青防水卷材（Ⅱ型）②>2.0厚BN-F非固化橡胶沥青防水涂料①>3.0厚PWL自粘聚合物改性沥青防水卷材（有胎）>1.5厚BN-P喷涂速凝橡胶沥青防水涂料①>1.5厚BNER-CPS强力交叉层压膜自粘防水卷材②>1.5厚BNER-CPS强力交叉层压膜自粘防水卷材>4.0厚TBZ预铺防水卷材
>1.5厚BNER-CPS强力交叉层压膜自粘防水卷材①>4.0厚SBS弹性体改性沥青防水卷材（IⅡ型）②>3.0厚SBS弹性体改性沥青防水卷材（Ⅱ型）>1.2厚BN-P喷涂速凝橡胶沥青防水涂料>1.2厚BN-P喷涂速凝橡胶沥青防水涂料见注2
见注2
见注2
索引号
防水层构造做法
①>3.0厚PWL自粘聚合物改性沥青防水卷材（有胎）②>2.0厚BN-F非固化橡胶沥青防水涂料①>1.5厚BNER-CPS强力交叉层压膜自粘防水卷材②>1.5厚BN-P喷涂速凝橡胶沥青防水涂料①>4.0厚SBS弹性体改性沥青防水卷材>1.5厚BN-P喷涂速凝橡胶沥青防水涂料①>1.5厚BNER-CPS强力交叉层压膜自粘防水卷材②>3.0厚PWL自粘聚合物改性沥青防水卷材（有胎）①3.0厚PWL自粘聚合物改性沥青防水卷材（有胎）②>3.0厚PWL自粘聚合物改性沥青防水卷材（有胎）①>4.0厚PWL改性沥青聚乙烯胎防水卷材②>3.0厚PWL改性沥青聚乙烯胎防水卷材①>4.0厚SBS弹性体改性沥青防水卷材?>3.0厚PWL自粘聚合物改性沥青防水卷材（有胎）表4地下工程防水材料选用表（二级）防水层构造做法
①>1.2厚BNER-CPS强力交叉层压膜自粘防水卷材②>1.5厚BN-F非固化橡胶沥青防水涂料>2.0厚BNER-CPS强力交叉层压膜自粘防水卷材>4.0厚TBZ预铺防水卷材
>3.0厚PWL自粘聚合物改性沥青防水卷材（有胎）表5
防水层构造做法
①>1.5厚BNER-CPS强力交叉层压膜自粘防水卷材②>2.0厚BN-F非固化橡胶沥青防水涂料备注
见注2
索引号
防水层构造做法
①>1.5厚BNER-CPS强力交叉层压膜自粘防水卷材>1.2厚BN-P喷涂速凝橡胶沥青防水涂料>2.0厚BN-P喷涂速凝橡胶沥青防水涂料>4.0厚SBS弹性体改性沥青防水卷材（Ⅱ型）>4.0厚PWL改性沥青聚乙烯胎防水卷材屋面工程防水材料选用表（I级）备注
索引号
防水层构造做法
①>2.0厚PWL自粘聚合物改性沥青防水卷材②>2.0厚BN-F非固化橡胶沥青防水涂料注：1.表中索引号“D1-×”中：“D”表示位置（地下工程）；D1”表示地下一防水设防，“D2”表示地下二级防水设防；“×”表示防水材料组合序号：“W\表示平屋面；“DO”表示道桥；
面或种植顶板：
“p\表示坡屋面；
“S”表示室内工程；
当该种防水卷材用于侧墙时，宜采用机械固定方式施工2
WQ”表示外墙
防水材料选用表
3.BN-P喷涂速凝橡胶沥青防水涂料与卷材复合使用时，D1-4、D1-5、D1-6、D2-2、W1-4、W1-5、W1-6、W2-3、W2-4宜先施工卷材再进行涂料施工，审核王凝瑞工敬校对胡勇军子设计崔智忠备注
见注2
见注2
见注2
见注2
见注2
见注2
“ZZ”表示种植屋
图集号
17CJ40-24
索引号
索引号
索引号
防水层构造做法
①>3.0厚SBS（APP）改性沥青防水卷材②>2.0厚BN-F非固化橡胶沥青防水涂料>2.0厚PWL自粘聚合物改性沥青防水卷材（有胎）>1.5厚BN-P喷涂速凝橡胶沥青防水涂料①>1.5厚BNER-CPS强力交叉层压膜自粘防水卷材②>2.0厚聚合物水泥（JS）防水涂料（Ⅱ型）①>1.5厚BNER-CPS强力交叉层压膜自粘防水卷材②>1.5厚BNER-CPS强力交叉层压膜自粘防水卷材①>3.0厚SBS（APP）改性沥青防水卷材>3.0厚SBS（APP）改性沥青防水卷材表6
防水层构造做法
>1.5厚BNER-CPS强力交叉层压膜自粘防水卷材②>1.5厚BN-F非固化橡胶沥青防水涂料①>1.2厚BNER-CPS强力交叉层压膜自粘防水卷材②>1.2厚BN-P喷涂速凝橡胶沥青防水涂料>2.0厚BNER-CPS强力交叉层压膜自粘防水卷材>3.0厚PWL自粘聚合物改性沥青防水卷材（有胎）>2.0厚聚氨酯防水涂料
续表5
索引号
防水层构造做法
①>1.5厚BNER-CPS强力交叉层压膜自粘防水卷材②>1.5厚BN-P喷涂速凝橡胶沥青防水涂料①>3.0厚SBS（APP）改性沥青防水卷材②>1.5厚BN-P喷涂速凝橡胶沥青防水涂料①3.0厚PWL自粘聚合物改性沥青防水卷材（有胎）②>2.0厚聚合物水泥（JS）防水涂料（Ⅱ型）①2.0厚PWL自粘聚合物改性沥青防水卷材（有胎）②>2.0厚PWL自粘聚合物改性沥青防水卷材（有胎）①>1.2厚BN-P喷涂速凝橡胶沥青防水涂料②>1.2厚BN-P喷涂速凝橡胶沥青防水涂料屋面工程防水材料选用表（Ⅱ级）备注
索引号
防水层构造做法
①>2.0厚PWL自粘聚合物改性沥青防水卷材（有胎）>1.5厚BN-F非固化橡胶沥青防水涂料①>2.0厚PWL自粘聚合物改性沥青防水卷材（有胎）②>1.2厚BN-P喷涂速凝橡胶沥青防水涂料>2.0厚BN-P喷涂速凝橡胶沥青防水涂料>4.0厚SBS（APP）改性沥青防水卷材表7种植屋面/种植顶板防水材料选用表防水层构造做法
①>4.0厚PWL种植屋面耐根穿刺防水卷材②>2.0厚BN-F非固化橡胶沥青防水涂料①>4.0厚PWL种植屋面耐根穿刺防水卷材②>3.0厚SBS（APP）改性沥青防水卷材①>4.0厚PWL种植屋面耐根穿刺防水卷材②>3.0厚PWL自粘聚合物改性沥青防水卷材（有胎）备注
索引号
防水层构造做法
①>4.0厚PWL种植屋面耐根穿刺防水卷材②>3.0厚SBS弹性体改性沥青防水卷材（Ⅱ型）①>4.0厚PWL种植屋面耐根穿刺防水卷材>2.0厚PWL自粘聚合物改性沥青防水卷材（无胎）防水材料选用表
审核王凝瑞放御校对胡勇军子设计崔智忠图集号
17CJ40-24
索引号
索引号
索引号
索引号
索引号
防水层构造做法
>2.0厚BN-P喷涂速凝橡胶沥青防水涂料8坡屋面工程防水材料选用表（I级）表8
>2.0厚BNER-CPS强力交叉层压膜自粘防水卷材>4.0厚SBS（APP）改性沥青防水卷材>2.0厚丙烯酸防水涂料
防水垫层构造做法
>1.5厚BN-P喷涂速凝橡胶沥青防水涂料>1.5厚BNER-CPS强力交叉层压膜自粘防水卷材>3.0厚SBS（APP）改性沥青防水卷材>1.5厚丙烯酸防水涂料
防水层构造做法
>1.5厚聚氨酯防水涂料
>1.5厚丙烯酸防水涂料
防水层构造做法
①>3.5厚PWL道桥用改性沥青防水卷材②>4.5厚PWL道桥用改性沥青防水卷材>3.0厚BN-P喷涂速凝橡胶沥青防水涂料防水层构造做法
>1.5厚聚氨酯防水涂料
>1.5厚聚合物水泥（JS）防水涂料索引号
防水层构造做法
>2.0厚聚氨酯防水涂料
>3.0厚PWL自粘聚合物改性沥青防水卷材（有胎）>2.0厚聚合物水泥（JS）防水涂料坡屋面工程防水材料选用表（IⅡ级）备注
索引号
防水垫层构造做法
>1.5厚聚氨酯防水涂料
>2.0厚PWL自粘聚合物改性沥青防水卷材（有胎）>1.5厚聚合物水泥（JS）防水涂料室内防水工程及非饮用水池防水材料选用表备注
索引号
防水层构造做法
>1.5厚聚合物水泥（JS）防水涂料>2.0厚BN-P喷涂速凝橡胶沥青防水涂料道桥、铁路桥面工程及隧道洞库防水材料选用表备注
注：坡屋面防水材料选用表：I级：瓦+防水层（表8中所列防水材料）Ⅱ级：瓦+防水垫层（表9中所列防水材料）索引号
防水层构造做法
①>4.5厚铁路桥面专用高聚物改性沥青防水卷材②>4.5厚铁路桥面专用高聚物改性沥青防水卷材外墙防水材料选用表
索引号
防水层构造做法
>1.5厚丙烯酸防水涂料
防水材料选用表
审核王凝瑞2放御校对胡勇军子设计崔智忠花
图集号
用于水池
17CJ40-24
底板1
底板2
底板3
构造做法
1.防水混凝土底板
地下室底板、侧墙防水构造做法选用表备注
一级三级
2.50厚C20细石混凝土保护层
3.卷材防水层
4.卷材防水层
5.100~150厚C15混凝土垫层
随捣随抹
6.地基土
1.防水混凝土底板
2.50厚C20细石混凝土保护层
3.卷材防水层
4.涂料防水层
5.100~150厚C15混凝土垫层
随捣随抹
6.地基土
1.防水混土底板
2.50厚C20细石混凝土保护层
3.卷材防水层（涂料防水层）
4.100~150厚C15混凝土垫层
随捣随抹
5.地基土
注：底板1、侧墙1中D1-13为双层防水涂料D1-9
侧墙1
侧墙2
侧墙3
（外防外贴）
（外防外贴）
（外防外贴）
构造做法
1.2:8灰土分层夯实
2.保护层或保温层，材料
及厚度见具体工程设计
3.卷材防水层
4.卷材防水层
5.水泥砂浆找平层
6.防水混凝土外墙
1.2:8灰土分层夯实
2.保护层或保温层，材料
及厚度见具体工程设计
3.卷材防水层
4.涂料防水层
5.水泥砂浆找平层
6.防水混凝土外墙
1.2:8灰土分层夯实
2.保护层或保温层，材料
及厚度见具体工程设计
3.卷材防水层（涂料防水层）
4.水泥砂浆找平层
5.防水混凝土外墙
防水构造做法选用表
审核王凝瑞放校对胡勇军子设计崔智忠图集号
17CJ40-24
侧墙4
侧墙5
顶板1
（外防内贴）
（外防内贴或涂）
（无保温）
构造做法
地下室侧墙、顶板防水构造做法选用表备注
一级级
1.挡土墙，厚度见具体工程设计2.找平层（材料、厚度见具体工程设计）
3.卷材防水层（涂料防水层）
4.卷材防水层
5.防水混凝土外墙
6.面层见具体工程
1挡土墙，厚度见具体工程设计
2．找平层（材料、厚度见具体工程设计）
3.卷材防水层（涂料防水层）
4.防水混凝土外墙
5.面层见具体工程
覆土或面层（见具体工程
设计）
50~70厚C20细石混凝土
保护层（配筋见具体工程
设计）
隔离层
4.卷材防水层
5.卷材防水层
6.防水混凝土顶板随捣随抹
注：侧墙4、顶板1、顶板4中D1-13为双层防水涂料。D1-9
（D2-1
（D2-4)
顶板2
顶板3
顶板4
（无保温）
（无保温）
（正置式）
构造做法
1.覆土或面层（见具体工程
设计）
50~70厚C20细石混凝土
保护层（配筋见具体工程
设计）
隔离层
4.卷材防水层
涂料防水层
防水混凝土顶板随捣随抹
覆土或面层（见具体工程
设计）
50~70厚C20细石混凝士
保护层（配筋见具体工程
设计）
隔离层
卷材防水层（涂料防水层）
防水混凝土顶板随撼随扶
覆土或面层
50~70厚C20细石混凝土
保护层
隔离层
卷材防水层
卷材防水层
找平层
找坡层
保温层
防水混凝土顶板
防水构造做法选用表
审核王凝瑞驳脚校对胡勇军子设计崔智忠图集号
17CJ40-24
