【17CJ40-18】 建筑防水系统构造（十八）

(十八)
建筑防水系统构造
国家建筑标准设计参考图

主编单位：中国建筑标准设计研究院有限公司
实行单位：广东禹能建材科技股份有限公司
实行日期：二〇一七年三月三十日
图集号：17CJ40-18 (GJCT-145)

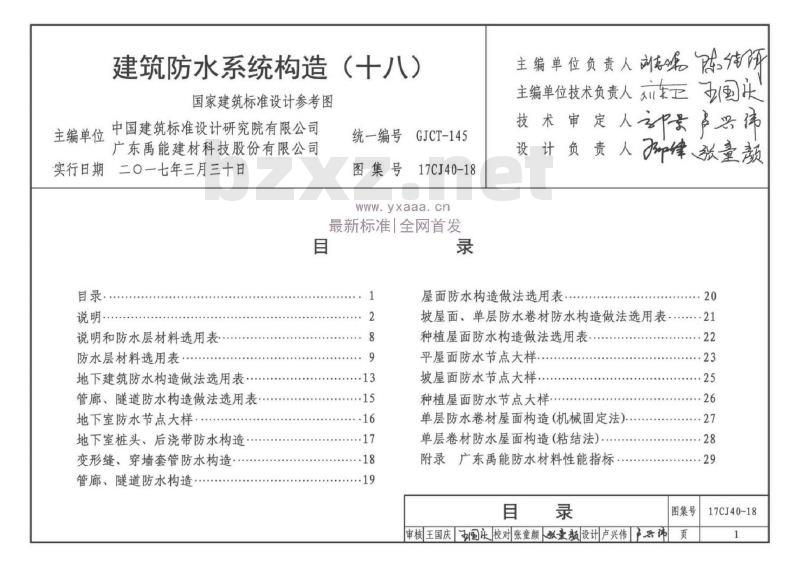

目录
- 说明
- 说明和防水层材料选用表
- 防水层材料选用表
- 地下建筑防水构造做法选用表
- 管廊、隧道防水构造做法选用表
- 地下室防水节点大样
- 地下室桩头、后浇带防水构造
- 变形缝、穿墙套管防水构造
- 管廊、隧道防水构造
- 屋面防水构造做法选用表
- 坡屋面、单层防水卷材防水构造做法选用表
- 种植屋面防水构造做法选用表
- 平屋面防水节点大样
- 坡屋面防水节点大样
- 种植屋面防水节点大样
- 单层防水卷材屋面构造（机械固定法）
- 单层卷材防水屋面构造（粘结法）
- 附录：广东禹能防水材料性能指标

1. 概述
本图集主要介绍广东禹能建材科技股份有限公司生产的YN“禹能”系列防水卷材、YN“禹能”系列防水涂料在建筑工程防水及地铁、隧道、地下综合管廊、雨水利用系统的防水工程构造做法和应用技术。

2. 设计依据
- 《地下工程防水技术规范》GB50108
- 《屋面工程质量验收规范》GB50207-2012
- 《地下防水工程质量验收规范》GB50208
- 《屋面工程技术规范》GB50345-2012
- 《坡屋面工程技术规范》GB50693
- 《城市综合管廊工程技术规范》GB50838
- 《种植屋面工程技术规程》JGJ155-2013
- 《倒置式屋面工程技术规程》JGJ230-2010
- 《建筑外墙防水工程技术规程》JGJ/T235-2011
- 《住宅室内防水工程技术规范》JGJ298-2013
- 《单层防水卷材屋面工程技术规程》JGJ/T316-2013

注：当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

3. 适用范围
3.1 适用于一般工业与民用建筑的地下室、屋面、室内、外墙有防水设防要求区域的防水、防潮工程。
3.2 适用于地铁、隧道、人防工程、地下综合管廊及其他市政的防水、防渗工程。
3.3 适用于种植屋面及雨水利用系统的防水工程。

4. 材料介绍

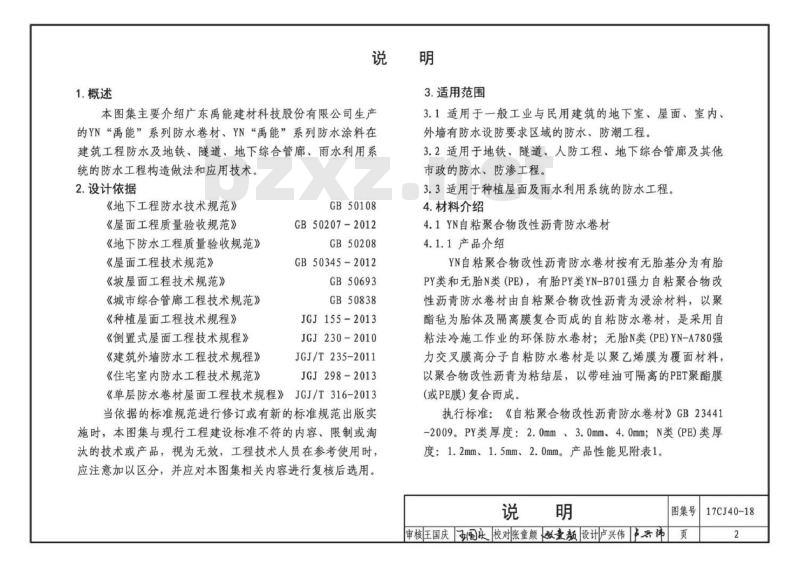

4.1 YN自粘聚合物改性沥青防水卷材
4.1.1 产品介绍
YN自粘聚合物改性沥青防水卷材按有无胎基分为有胎PY类和无胎N类（PE）。
- 有胎PY类（YN-B701强力自粘聚合物改性沥青防水卷材）：由自粘聚合物改性沥青为浸涂材料，以聚酯毡为胎体及隔离膜复合而成，采用自粘法冷施工，是环保防水卷材。
- 无胎N类（PE）（YN-A780强力交叉膜高分子自粘防水卷材）：是以聚乙烯膜为覆面材料，以聚合物改性沥青为粘结层，以带硅油可隔离的PET聚酯膜（或PE膜）复合而成。
执行标准：《自粘聚合物改性沥青防水卷材》GB23441-2009。
PY类厚度：2.0mm、3.0mm、4.0mm；N类（PE）厚度：1.2mm、1.5mm、2.0mm。产品性能见附表1。

4.1.2 产品特点
1）粘结力强，冷施工，安全可靠，避免液体胶粘剂粘贴的不稳定性和火烤的火灾隐患；
2）延伸性能良好，可适应基层一般变形、裂缝等不利现象；
3）能适应炎热和寒冷地区的气候变化。

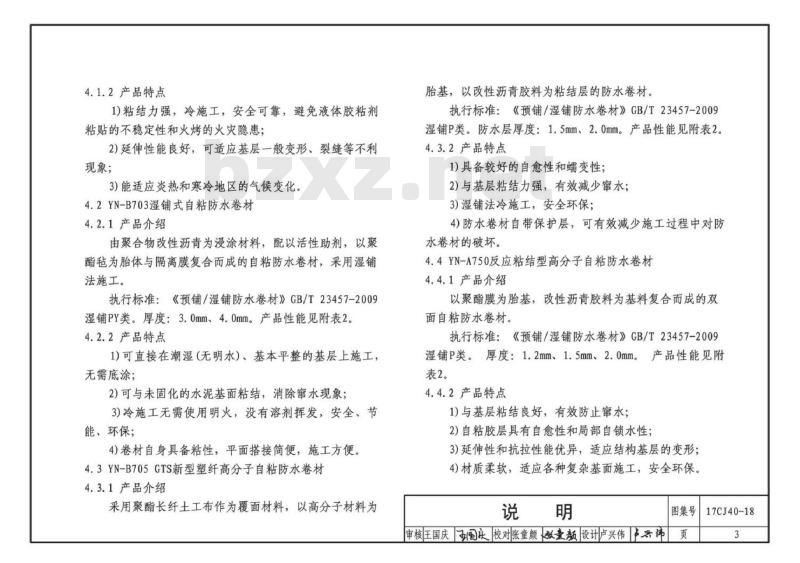

4.2 YN-B703湿铺式自粘防水卷材
4.2.1 产品介绍
由聚合物改性沥青为浸涂材料，配以活性助剂，以聚酯毡为胎体与隔离膜复合而成的自粘防水卷材，采用湿铺法施工。
执行标准：《预铺/湿铺防水卷材》GB/T23457-2009。
湿铺PY类厚度：3.0mm、4.0mm。产品性能见附表2。

4.2.2 产品特点
1）可直接在潮湿（无明水）、基本平整的基层上施工，无需底涂；
2）可与未固化的水泥基面粘结，消除窜水现象；
3）冷施工无需使用明火，没有溶剂挥发，安全、节能、环保；
4）卷材自身具备粘性，平面搭接简便，施工方便。

4.3 YN-B705GTS新型塑纤高分子自粘防水卷材
4.3.1 产品介绍
采用聚酯长纤土工布作为覆面材料，以高分子材料为胎基，以改性沥青胶料为粘结层的防水卷材。
执行标准：《预铺/湿铺防水卷材》GB/T23457

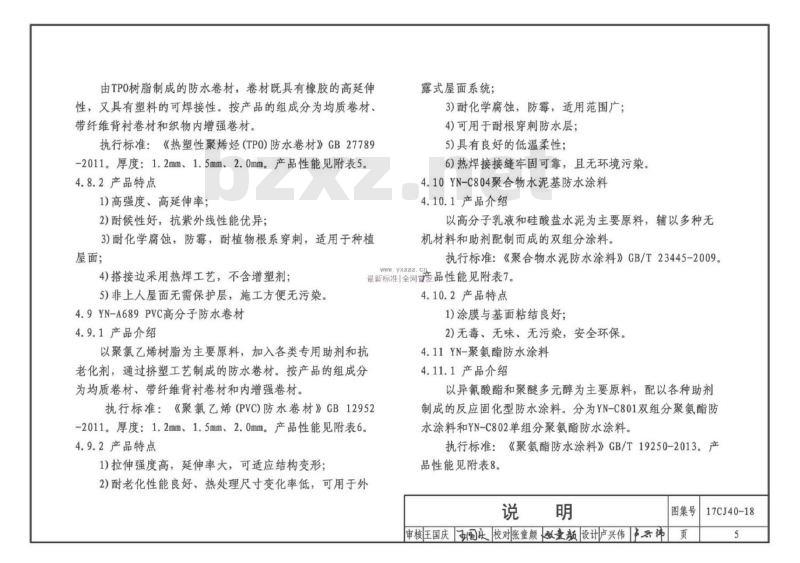

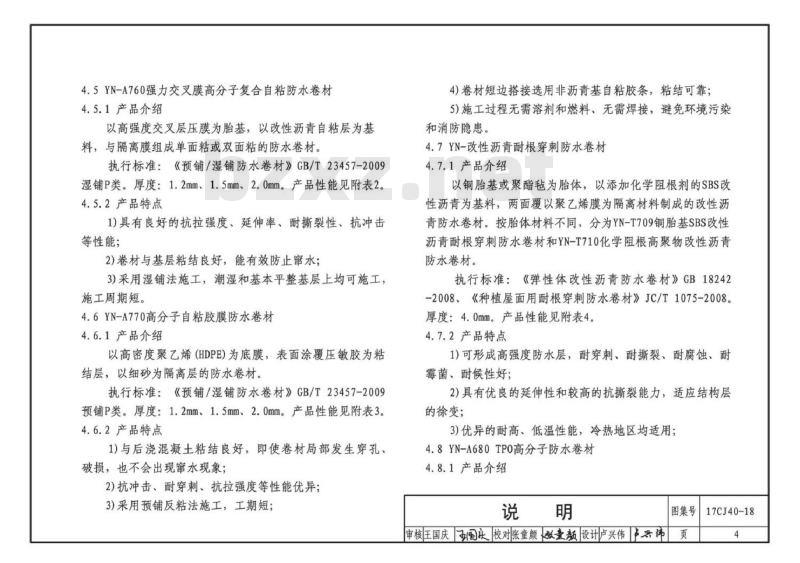

小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
