【17CJ62-2】 塑料防护排（蓄）水板建筑构造（二）--法莱宝排（蓄）水板系统

本图集是以杭州法莱科技有限公司的法莱宝排（蓄）水板及其集成系统在建筑地下室顶板、外侧墙及屋面的排水和渗水收集、地下室内侧墙和底板的防潮和防结露、地下室底板隔水中的应用技术为依据编制的国家建筑标准设计参考图。 图集包括：说明、FLY沟渠式蓄排水防护收集系统示意图和平面布置、FLY网格型雨水回收系统示意图和平面布置、FLY管廊蓄排水防护系统示意图和构造、FLY拱桥型防潮抗渗排水系统示意图和构造、地下建筑排（蓄）水构造做法选用表、管廊防护排水构造做法选用表、地下建筑防潮、排水构造做法选用表、屋面防护排（蓄）水构造做法选用表、地下建筑排（蓄）水构造、地下工程顶板排（蓄）水措施、种植平屋面女儿墙泛水、管道穿屋面、出入口、排（蓄）水板铺设构造、暗挖隧道、护坡工程排水构造、渗透路面排水措施、地下室建筑隔水示意。 图集适用于新建、改建、扩建各类建筑的建筑地下室顶板、外侧墙及屋面的排水和渗水收集、地下室内侧墙和底板的防潮和防结露、地下室底板隔水；适用于地下管廊、道路绿化带、渗透路面、地铁、隧道、公路等工程的排水。

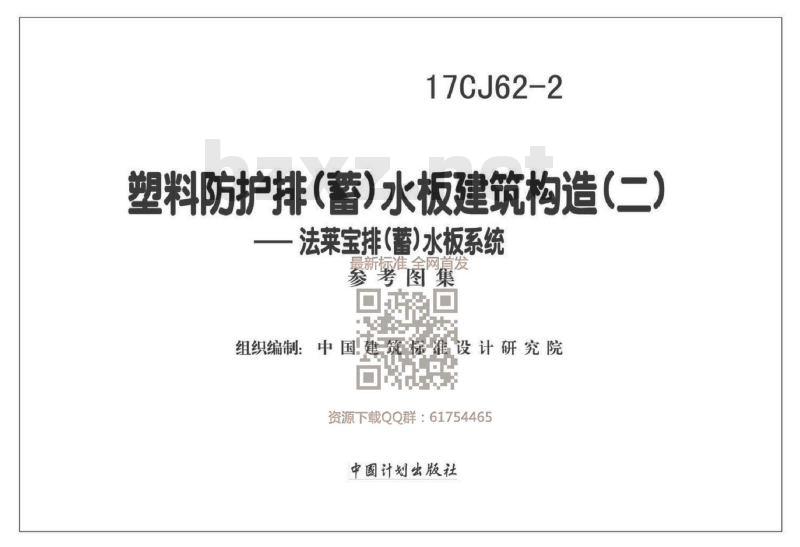

17CJ62-2 塑料防护排（蓄）水板建筑构造（二）—法莱宝排（蓄）水板系统

主编单位：中国建筑标准设计研究院有限公司、杭州法莱科技有限公司
实行日期：2017年6月1日

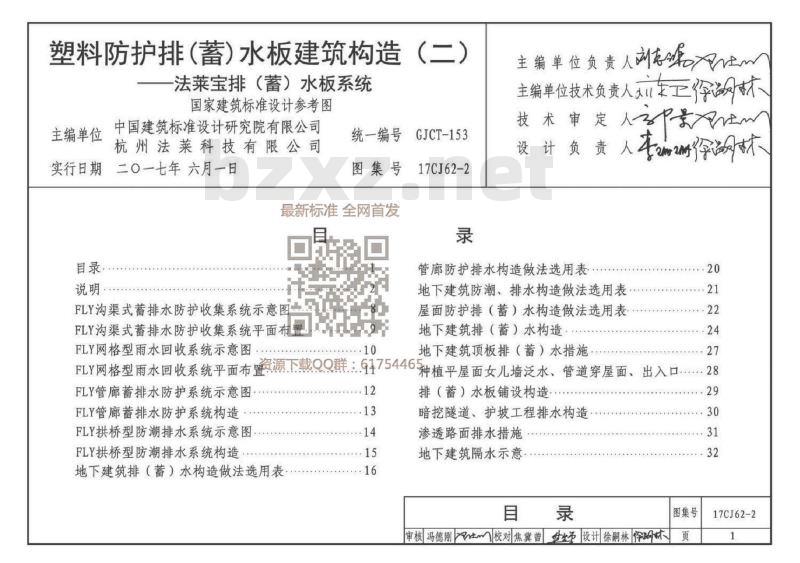

目录
- 说明
- FLY沟渠式蓄排水防护收集系统（示意图、平面布置）
- FLY网格型雨水回收系统（示意图、平面布置）
- FLY管廊蓄排水防护系统（示意图、构造）
- FLY拱桥型防潮排水系统（示意图、构造）
- 构造做法选用表（地下建筑防潮/排水、屋面防护、管廊防护、渗透路面等）

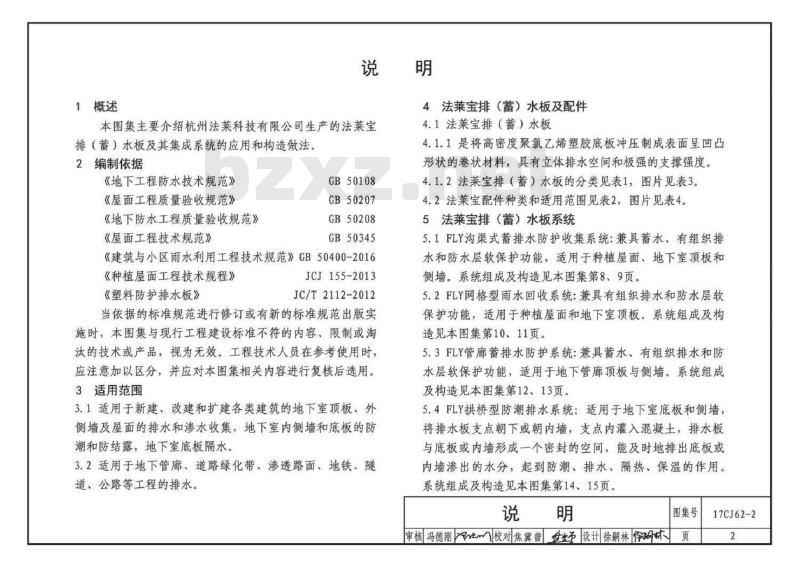

1 概述
本图集主要介绍杭州法莱科技有限公司生产的法莱宝排（蓄）水板及其集成系统的应用和构造做法。

2 编制依据
- 《地下工程防水技术规范》GB50108
- 《屋面工程质量验收规范》GB50207
- 《地下防水工程质量验收规范》GB50208
- 《屋面工程技术规范》GB50345
- 《建筑与小区雨水利用工程技术规范》GB50400-2016
- 《种植屋面工程技术规程》JCJ155-2013
- 《塑料防护排水板》JC/T2112-2012
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

3 适用范围
3.1 适用于新建、改建和扩建各类建筑的地下室顶板、外侧墙及屋面的排水和渗水收集，地下室内侧墙和底板的防潮和防结露，地下室底板隔水。
3.2 适用于地下管廊、道路绿化带、渗透路面、地铁、隧道、公路等工程的排水。

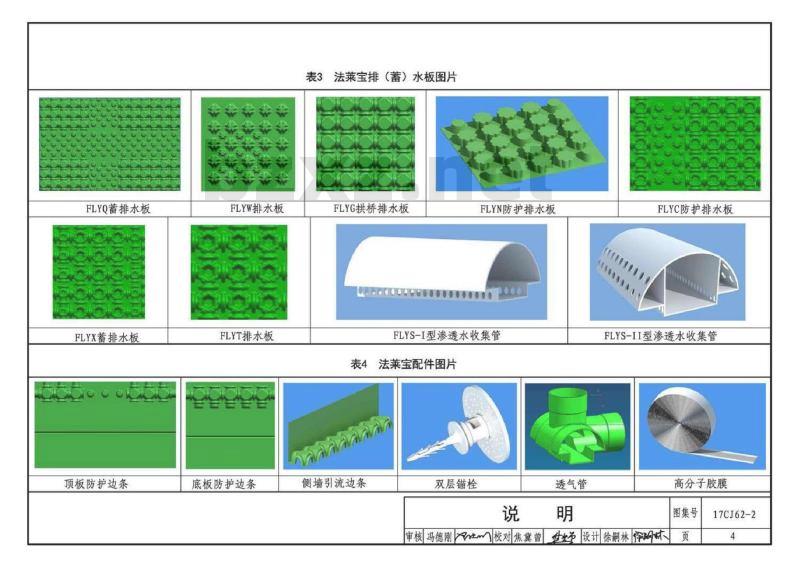

4 法莱宝排（蓄）水板及配件
4.1.1 是将高密度聚氯乙烯塑胶底板冲压制成表面呈凹凸形状的卷状材料，具有立体排水空间和极强的支撑强度。
4.1.2 法莱宝排（蓄）水板的分类见表1。
4.2 法莱宝配件种类和适用范围见表2。

5 法莱宝排（蓄）水板系统
5.1 FLY沟渠式蓄排水防护收集系统：兼具蓄水、有组织排水和防水层软保护功能，适用于种植屋面、地下室顶板和侧墙。系统组成及构造见本图集第8、9页。
5.2 FLY网格型雨水回收系统：兼具有组织排水和防水层软保护功能，适用于种植屋面和地下室顶板。系统组成及构造见本图集第10、11页。
5.3 FLY管廊蓄排水防护系统：兼具蓄水、有组织排水和防水层软保护功能，适用于地下管廊顶板与侧墙。系统组成及构造见本图集第12、13页。
5.4 FLY拱桥型防潮排水系统：适用于地下室底板和侧墙，将排水板支点朝下或朝内墙，支点内灌入混凝土，排水板与底板或内墙形成一个密封的空间，能及时地排出底板或内墙渗出的水分，起到防潮、排水、隔热、保温的作用。系统组成及构造见本图集第14、15页。

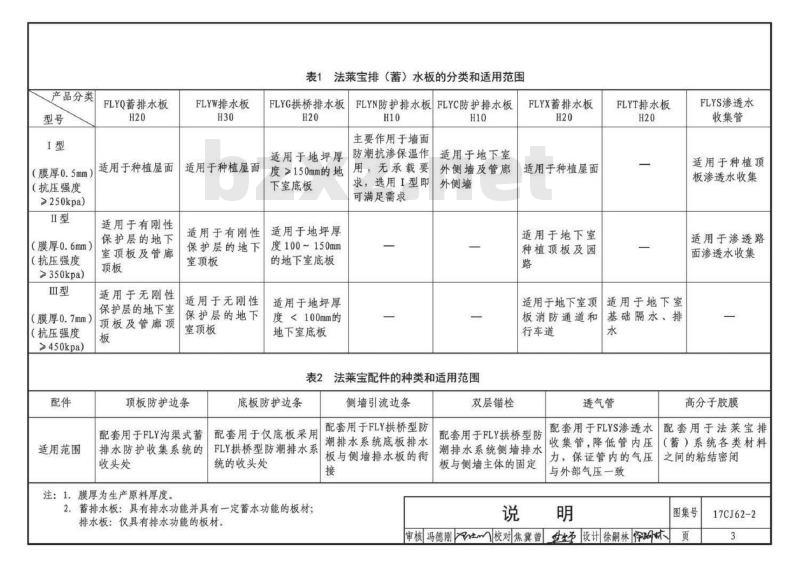

表1 法莱宝排（蓄）水板的分类和适用范围

1. FLYQ蓄排水板 (型号: H20)
- I型 (膜厚0.5mm, 抗压强度>250kPa)：适用于种植屋面
- II型 (膜厚0.6mm, 抗压强度>350kPa)：适用于有刚性保护层的地下室顶板及管廊顶板
- III型 (膜厚0.7mm, 抗压强度>450kPa)：适用于无刚性保护层的地下室顶板及管廊顶板

2. FLYW排水板 (型号: H30)
- I型 (膜厚0.5mm, 抗压强度>250kPa)：适用于种植屋面
- II型 (膜厚0.6mm, 抗压强度>350kPa)：适用于有刚性保护层的地下室顶板
- III型 (膜厚0.7mm, 抗压强度>450kPa)：适用于无刚性保护层的地下室顶板

3. 配件
- 顶板防护边条：配套用于FLY沟渠式蓄排水防护收集系统的收头处。
