【17CJ74-1】 钢结构箱式模块化房屋建筑构造（一）

国家建筑标准设计图集
钢结构箱式模块化房屋 建筑构造（一）
图集号：17CJ74-1

组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社
实行日期：2017年10月1日
主编单位：中国建筑标准设计研究院有限公司、北京浩石集成房屋有限公司

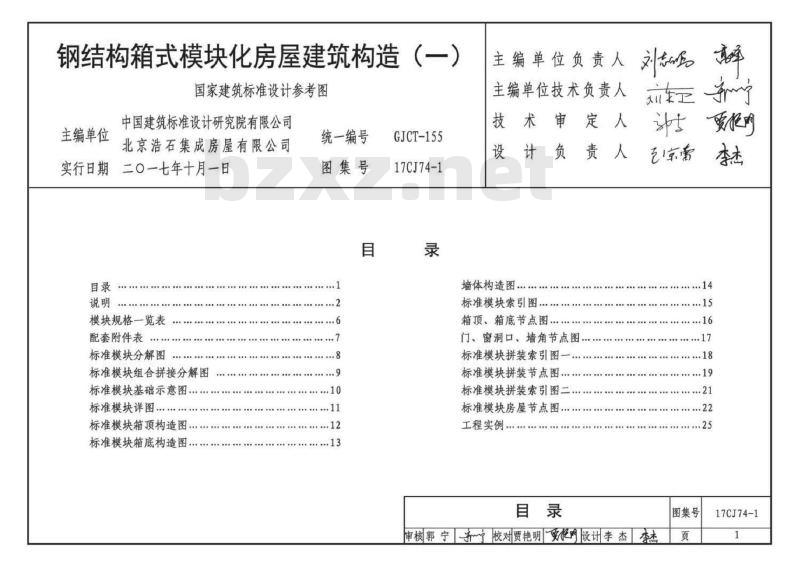

目录
1. 说明
2. 模块规格一览表
3. 配套附件表
4. 标准模块分解图
5. 标准模块组合拼接分解图
6. 标准模块基础示意图
7. 标准模块详图（含箱顶、箱底构造图）
8. 统一编号
9. 墙体构造图
10. 标准模块索引图
11. 箱顶、箱底节点图
12. 门、窗洞口、墙角节点图
13. 标准模块拼装索引图
14. 标准模块拼装节点图
15. 标准模块拼装索引图（二）
16. 标准模块房屋节点图
17. 工程实例

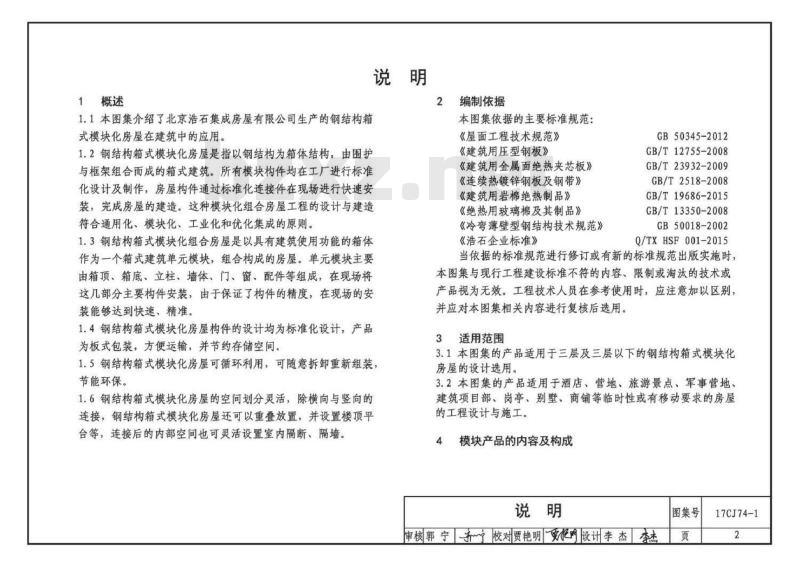

1 概述
1.1 本图集介绍了北京浩石集成房屋有限公司生产的钢结构箱式模块化房屋在建筑中的应用。
1.2 钢结构箱式模块化房屋是指以钢结构为箱体结构，由围护与框架组合而成的箱式建筑。所有模块构件均在工厂进行标准化设计及制作，房屋构件通过标准化连接件在现场进行快速安装，完成房屋的建造。这种模块化组合房屋工程的设计与建造符合通用化、模块化、工业化和优化集成的原则。
1.3 钢结构箱式模块化组合房屋是以具有建筑使用功能的箱体作为一个箱式建筑单元模块，组合构成的房屋。单元模块主要由箱顶、箱底、立柱、墙体、门、窗、配件等组成，在现场将这几部分主要构件安装，由于保证了构件的精度，在现场的安装能够达到快速、精准。
1.4 钢结构箱式模块化房屋构件的设计均为标准化设计，产品为板式包装，方便运输，并节约存储空间。
1.5 钢结构箱式模块化房屋可循环利用，可随意拆卸重新组装，节能环保。
1.6 钢结构箱式模块化房屋的空间划分灵活，除横向与竖向的连接，钢结构箱式模块化房屋还可以重叠放置，并设置楼顶平台等，连接后的内部空间也可灵活设置室内隔断、隔墙。

2 编制依据
本图集依据的主要标准规范：
《屋面工程技术规范》GB50345-2012
《建筑用压型钢板》GB/T12755-2008
《建筑用金属面绝热夹芯板》GB/T23932-2009
《连续热镀锌钢板及钢带》GB/T2518-2008
《建筑用岩棉绝热制品》GB/T19686-2015
《绝热用玻璃棉及其制品》GB/T13350-2008
《冷弯薄壁型钢结构技术规范》GB50018-2002
《浩石企业标准》Q/TXHSF 001-2015
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品视为无效。工程技术人员在参考使用时，应注意加以区别，并应对本图集相关内容进行复核后选用。

3 适用范围
3.1 本图集的产品适用于三层及三层以下的钢结构
