【17CJ40-21】 建筑防水系统构造（二十一）

17CJ40-21
建筑防水系统构造（二十一）
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社
（二十一）
建筑防水系统构造
国家建筑标准设计参考图

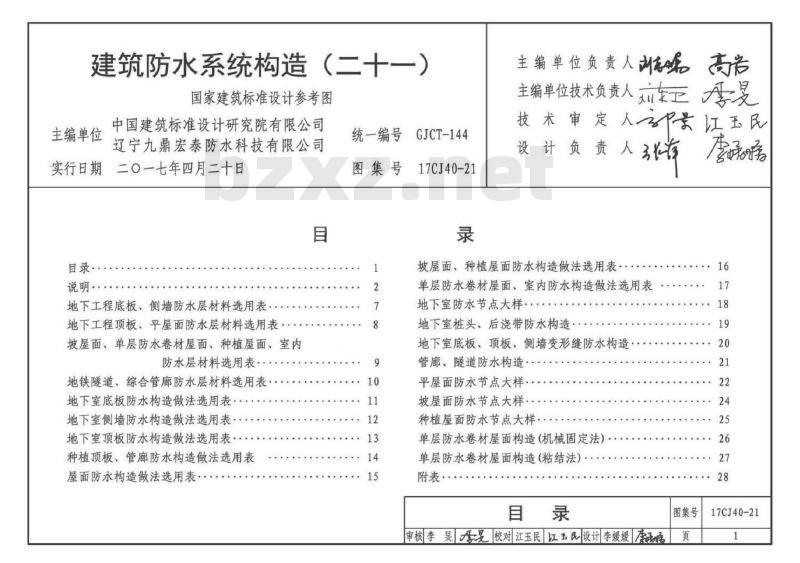

主编单位
中国建筑标准设计研究院有限公司辽宁九鼎宏泰防水科技有限公司实行日期二〇一七年四月二十日目
目录·
说明·
地下工程底板、侧墙防水层材料选用表地下工程顶板、平屋面防水层材料选用表坡屋面、单层防水卷材屋面、种植屋面、室内防水层材料选用表·
地铁隧道、综合管廊防水层材料选用表地下室底板防水构造做法选用表·地下室侧墙防水构造做法选用表·地下室顶板防水构造做法选用表·种植顶板、管廊防水构造做法选用表屋面防水构造做法选用表·
统一编号
图集号
GJCT-144
17CJ40-21
主编单位负责人高启
主编单位技术负责人夏
技术审定人景江玉民
设计负责人张
坡屋面、种植屋面防水构造做法选用表·单层防水卷材屋面、室内防水构造做法选用表地下室防水节点大样·
地下室桩头、后浇带防水构造
地下室底板、顶板、侧墙变形缝防水构造管廊、隧道防水构造·
平屋面防水节点大样·
坡屋面防水节点大样
种植屋面防水节点大样
单层防水卷材屋面构造（机械固定法）单层防水卷材屋面构造（粘结法）附表·
审核李曼夏校对江玉民江玉民设计李媛媛广房图集号
17CJ40-21

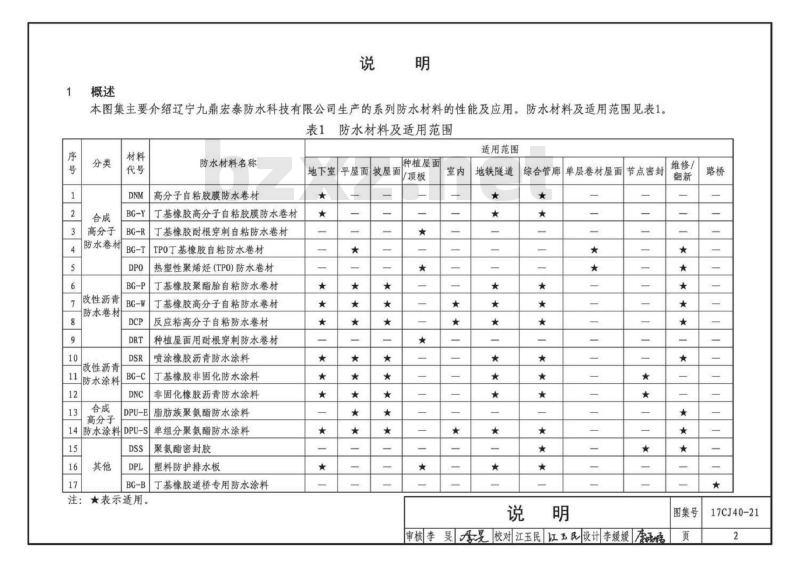

本图集主要介绍辽宁九鼎宏泰防水科技有限公司生产的系列防水材料的性能及应用。防水材料及适用范围见表1。防水材料及适用范围
高分子
防水卷材
改性沥青免费标准bzxz.net
防水卷材
改性沥青
防水涂料
高分子
HDPU-S
防水涂料
注：★表示适用。
防水材料名称
高分子自粘胶膜防水卷材
丁基橡胶高分子自粘胶膜防水卷材丁基橡胶耐根穿刺自粘防水卷材TPO丁基橡胶自粘防水卷材
热塑性聚烯烃（TPO)防水卷材
丁基橡胶聚酯胎自粘防水卷材
丁基橡胶高分子自粘防水卷材
反应粘高分子自粘防水卷材
种植屋面用耐根穿刺防水卷材
喷涂橡胶沥青防水涂料
丁基橡胶非固化防水涂料
非固化橡胶沥青防水涂料
脂肪族聚氨酯防水涂料
单组分聚氨酯防水涂料
聚氨酯密封胶
塑料防护排水板
丁基橡胶道桥专用防水涂料
地下室
种植屋面
坡屋面
平屋面
/顶板
适用范围
地铁隧道
综合管廊
单层卷材屋面
节点密封
审核李曼曼校对江玉民江玉民设计李媛媛通展维修/
图集号
17CJ40-21

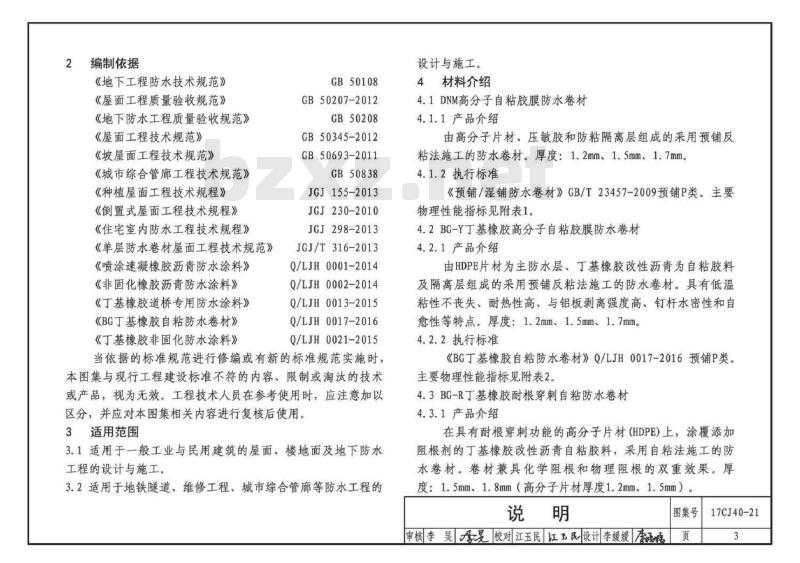

2编制依据
《地下工程防水技术规范》
《屋面工程质量验收规范》
《地下防水工程质量验收规范》《屋面工程技术规范》
《坡屋面工程技术规范》
《城市综合管廊工程技术规范》《种植屋面工程技术规程》
《倒置式屋面工程技术规程》
《住宅室内防水工程技术规程》《单层防水卷材屋面工程技术规范》《喷涂速凝橡胶沥青防水涂料》《非固化橡胶沥青防水涂料》
《丁基橡胶道桥专用防水涂料》《BG丁基橡胶自粘防水卷材》
《丁基橡胶非固化防水涂料》
GB50108
GB50207-2012
GB50208
GB50345-2012
GB50693-2011
GB50838
JGJ155-2013
JGJ230-2010
JGJ298-2013
JGJ/T316-2013
Q/LJH0001-2014
Q/LJH0002-2014
Q/LJH0013-2015
Q/LJH0017-2016
Q/LJH0021-2015
当依据的标准规范进行修编或有新的标准规范实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。3适用范围
3.1适用于一般工业与民用建筑的屋面、楼地面及地下防水工程的设计与施工。
3.2适用于地铁隧道，维修工程、城市综合管廊等防水工程的设计与施工。
4材料介绍
4.1DNM高分子自粘胶膜防水卷材4.1.1产品介绍
由高分子片材、压敏胶和防粘隔离层组成的采用预铺反粘法施工的防水卷材。厚度：1.2mm、1.5mm、1.7mm。4.1.2执行标准
《预铺/湿铺防水卷材》GB/T23457-2009预铺P类。主要物理性能指标见附表1。
4.2BG-Y丁基橡胶高分子自粘胶膜防水卷材4.2.1产品介绍
由HDPE片材为主防水层、丁基橡胶改性沥青为自粘胶料及隔离层组成的采用预铺反粘法施工的防水卷材。具有低温粘性不丧失、耐热性高、与铝板剥离强度高、钉杆水密性和自愈性等特点。厚度：1.2mm、1.5mm、1.7mm。4.2.2执行标准
《BG丁基橡胶自粘防水卷材》Q/LJH0017-2016预铺P类。主要物理性能指标见附表2。
4.3BG-R丁基橡胶耐根穿刺自粘防水卷材4.3.1产品介绍
在具有耐根穿刺功能的高分子片材（HDPE）上，涂覆添加阻根剂的丁基橡胶改性沥青自粘胶料，采用自粘法施工的防水卷材。卷材兼具化学阻根和物理阻根的双重效果。厚度：1.5mm、1.8mm（高分子片材厚度1.2mm、1.5mm）说明
图集号
审核李曼丹夏校对江玉民江玉民设计李媛媛广房17CJ40-21

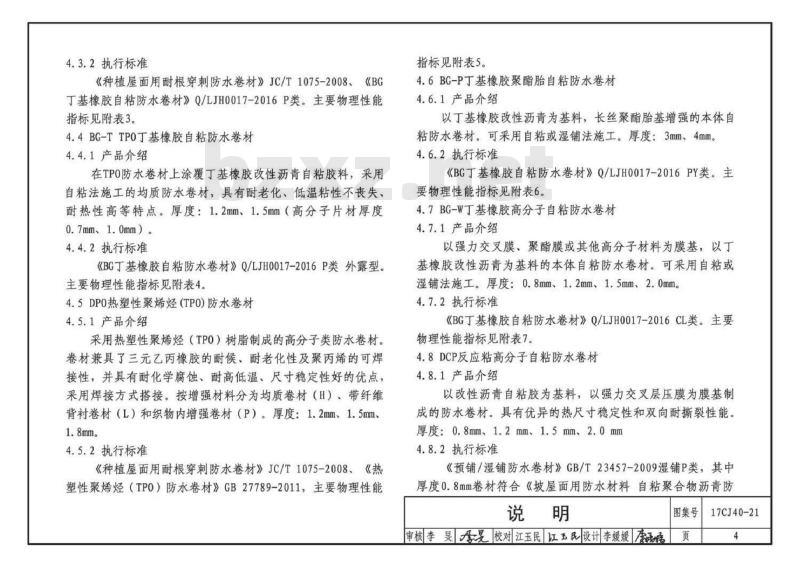

4.3.2执行标准
《种植屋面用耐根穿刺防水卷材》JC/T1075-2008、《BG丁基橡胶自粘防水卷材》Q/LJH0017-2016P类。主要物理性能指标见附表3。
4.4BG-TTPO丁基橡胶自粘防水卷材4.4.1产品介绍
在TPO防水卷材上涂覆丁基橡胶改性沥青自粘胶料，采用自粘法施工的均质防水卷材，具有耐老化、低温粘性不丧失耐热性高等特点。厚度：1.2mm1.5mm（高分子片材厚度0.7mm、1.0mm）。
4.4.2执行标准
《BG丁基橡胶自粘防水卷材》Q/LJH0017-2016P类外露型。主要物理性能指标见附表4。
4.5DPO热塑性聚烯烃(TPO)防水卷材4.5.1产品介绍
采用热塑性聚烯烃（TPO）树脂制成的高分子类防水卷材。卷材兼具了三元乙丙橡胶的耐候、耐老化性及聚丙烯的可焊接性，并具有耐化学腐蚀、耐高低温、尺寸稳定性好的优点，采用焊接方式搭接。按增强材料分为均质卷材（H）、带纤维背衬卷材（L）和织物内增强卷材（P）。厚度：1.2mm、1.5mm、1.8mm。
4.5.2执行标准
《种植屋面用耐根穿刺防水卷材》JC/T1075-2008、《热塑性聚烯烃（TP0）防水卷材》GB27789-2011，主要物理性能指标见附表5。
4.6BG-P丁基橡胶聚酯胎自粘防水卷材4.6.1产品介绍
以丁基橡胶改性沥青为基料，长丝聚酯胎基增强的本体自粘防水卷材。可采用自粘或湿铺法施工。厚度：3mm、4mm。4.6.2执行标准
《BG丁基橡胶自粘防水卷材》Q/LJH0017-2016PY类。主要物理性能指标见附表6。
4.7BG-W丁基橡胶高分子自粘防水卷材4.7.1产品介绍
以强力交叉膜、聚酯膜或其他高分子材料为膜基，以丁基橡胶改性沥青为基料的本体自粘防水卷材。可采用自粘或湿铺法施工。厚度：0.8mm、1.2mm、1.5mm、2.0mm。4.7.2执行标准
《BG丁基橡胶自粘防水卷材》Q/LJH0017-2016CL类。主要物理性能指标见附表7。
4.8DCP反应粘高分子自粘防水卷材4.8.1产品介绍
以改性沥青自粘胶为基料，以强力交叉层压膜为膜基制成的防水卷材。具有优异的热尺寸稳定性和双向耐撕裂性能。厚度：0.8mm、1.2mm、1.5mm、2.0mm4.8.2执行标准
《预铺/湿铺防水卷材》GB/T23457-2009湿铺P类，其中厚度0.8mm卷材符合《坡屋面用防水材料自粘聚合物沥青防说明
图集号
17CJ40-21
审核李曼丹夏校对江玉民江玉民设计李媛媛广通页
水垫层》JC/T1068-2008的要求。主要物理性能指标见附表8。4.9DRT种植屋面用耐根穿刺防水卷材4.9.1产品介绍
以聚酯毡为胎基，以添加化学阻根剂的SBS改性沥青胶为涂盖材料制成的具有阻根功能的防水卷材。厚度：4mm。4.9.2执行标准
《种植屋面用耐根穿刺防水卷材》JC/T1075-2008、《弹性体改性沥青防水卷材》GB18242-2008。主要物理性能指标见附表9。
4.10DSR喷涂橡胶沥青防水涂料
4.10.1产品介绍
一种双组分防水涂料，A组分为主剂（超细悬浮橡胶改性沥青），B组分为破乳剂。施工时将A、B组分物料分别通过无气喷涂设备中的两个喷嘴，成扇形高速喷出，雾化、交叉碰撞，混合喷到基面后，主剂在破乳剂的作用下，迅速破乳析水，瞬间凝聚成膜。固化后形成致密、连续、具有极高伸长率的涂膜防水层。
4.10.2执行标准
《喷涂速凝橡胶沥青防水涂料》Q/LJH0001-2014。主要物理性能指标见附表10。
4.11BG-C丁基橡胶非固化防水涂料4.11.1产品介绍
以丁基橡胶改性沥青及特种添加剂制成的可长期保持变性能的防水涂料。对施工及使用过程中出现的防水层破坏具有一定的自行修复能力，可与其他防水卷材复合使用，可达到涂料与卷材优势互补，使防水系统更加可靠的目的。也可用于节点密封。
4.11.2执行标准
《丁基橡胶非固化防水涂料》Q/LJH0021一2015。主要物理性能指标见附表11。
4.12DNC非固化橡胶沥青防水涂料4.12.1产品介绍
一种高固含量橡胶沥青防水涂料。以高性能弹塑性高聚物为改性剂，优质石油沥青为基料，高活性液态增粘树脂、功能性聚合物和稳定剂为助剂配制而成，是一种在应用状态下保持粘性膏状体的防水材料，该产品具有突出的蠕变性能：并由此带来自愈合、防渗漏、防窜水、抗疲劳、耐老化、无应力等突出应用特性。可与其他防水卷材复合使用，形成复合防水层。也可用于节点密封。4.12.2执行标准
《非固化橡胶沥青防水涂料》Q/LJH0002—2014。主要物理性能指标见附表12。
4.13DPU-E脂肪族聚氨酯防水涂料4.13.1产品介绍
以脂肪族异氰酸酯和含羟基的丙烯酸树脂为基料，并配以耐候性颜料、助剂等组成的常温固化双组分高性能防水防腐涂料，具有优异的耐老化、耐湿热、耐酸的特性。可外露使用，用于屋面节点部位的密封及维修工程。4.13.2执行标准
17CJ40-21
图集号
审核李曼丹夏校对江玉民江玉民设计李媛媛广房页
执行标准：《聚氨酯防水涂料》GB/T19250-2013外露（E）。主要物理性能指标见附表134.14DPU-S单组分聚氨酯防水涂料4.14.1产品介绍
由聚醚和异氰酸酯反应成预聚体，配以多种助剂制成的单组分防水涂料。不含交联固化剂，完全靠吸收空气中水份固化成膜。具有强度高、延伸率大等特点，对基层变形适应能力强。4.14.2执行标准
《聚氨酯防水涂料》GB/T19250-2013非外露（N）。主要物理性能指标见附表14。
4.15DSS聚氨酯密封胶
4.15.1产品介绍
一种无溶剂单组分室温固化密封胶，可挤出或涂抹施工，具有抗下垂性，嵌填垂直接缝和顶缝不流消。固化后的胶层为橡胶状，有弹性。与金属、橡胶、塑料、木材、水泥构件、陶瓷、玻璃等均可良好粘结。用于室内防水节点密封，兼备粘结和密封双重功能。
4.15.2执行标准
《聚氨酯建筑密封胶》JC/T482-2003和《脂肪族聚氨酯耐候防水涂料》JC/T2253-2014。主要物理性能指标见附表15。4.16DPL塑料防护排水板
4.16.1产品介绍
以聚乙烯、聚丙烯等树脂为主要原材料，经过压型制成的凹凸且形成一定蓄排水空间的压型板材。适用于种植屋面、地下建筑、隧道等工程。
4.16.2执行标准
《塑料防护排水板》JC/T2112-2012。主要物理性能指标见附表16
4.17BG-B丁基橡胶道桥专用防水涂料4.14.1产品介绍
以丁基橡胶和道路石油沥青为主要组分，加入抗剥落剂、抗老剂和紫外线吸收剂等助剂，预制成母料，经乳化制备成丁基橡胶道桥专用防水涂料。具有耐老化优异、低温柔性好、与基层粘结强度高、蠕变性强、吸收基层变形能力强等特点。4.17.2执行标准
《丁基橡胶道桥专用防水涂料》Q/LJH0013-2015。主要物理性能指标见附表17。
5其他
5.1本图集中除注明单位者外，其他均以毫米（mm）为单位。5.2其他未尽事宜，均应按照国家现行标准执行。5.3本图集根据辽宁九鼎宏泰防水科技有限公司提供的技术资料编制，图集的解释由该公司负责。6索引方法
6.1防水构造做法索引方法
17CJ40-21/x
6.2节点详图索引方法
17CJ40-21×
防水做法编号
节点构造编号
图集号
审核李曼夏校对江玉民江玉民设计李媛媛唐通展页
17CJ40-21
索引号
索引号
地下工程底板防水层材料选用表（一级防水）防水层做法
>1.2mmDNM基高分子自粘胶膜防水卷材>1.2mmBG-Y丁基橡胶高分子自粘胶膜防水卷材①>1.5mmBG-W丁基橡胶高分子自粘防水卷材②>1.5mmBG-W丁基橡胶高分子自粘防水卷材①>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材②>3.0mmBCG-P丁基橡胶聚酯胎自粘防水卷材①>1.5mmBG-W丁基橡胶高分子自粘防水卷材>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材①>1.5mmDCP反应粘高分子自粘防水卷材②>2.0mmDNC非固化橡胶沥青防水涂料①>1.5mmDCP反应粘高分子自粘防水卷材②>1.5mmDCP反应粘高分子自粘防水卷材①>1.5mmDPU-S单组分聚氨酯防水涂料②>1.5mmBG-W丁基橡胶高分子自粘防水卷材地下工程底板防水层材料选用表（二级防水）防水层做法
>1.5mmBG-W丁基橡胶高分子自粘防水卷材>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材>1.5mmDCP反应粘高分子自粘防水卷材>2.0mmDSR喷涂橡胶沥青防水涂料>1.5mmDPU-S单组分聚氨酯防水涂料索引号
索引号
地下工程侧墙防水层材料选用表（一级防水）防水层做法
>1.5mmBG-W丁基橡胶高分子自粘防水卷材②>2.0mmBG-C丁基橡胶非固化防水涂料①>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材②>2.0mmBG-CT基橡胶非固化防水涂料①>1.5mmBG-W丁基橡胶高分子自粘防水卷材②>1.5mmBG-W丁基橡胶高分子自粘防水卷材①>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材②>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材①>1.5mmBG-W丁基橡胶高分子自粘防水卷材②>3.0mmBG-PT基橡胶聚酯胎自粘防水卷材①>1.5mmDCP反应粘高分子自粘防水卷材②>2.0mmDNC非固化橡胶沥青防水涂料①>1.5mmDCP反应粘高分子自粘防水卷材②>1.5mmDCP反应粘高分子自粘防水卷材①>1.5mmDPU-S单组分聚氨酯防水涂料②>1.5mmBG-W丁基橡胶高分子自粘防水卷材地下工程侧墙防水层材料选用表（二级防水）防水层做法
>1.5mmBG-W丁基橡胶高分子自粘防水卷材>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材>1.5mmDCP反应粘高分子自粘防水卷材>2.0mmDSR喷涂橡胶沥青防水涂料>1.5mmDPU-S单组分聚氨酯防水涂料地下工程底板、侧墙防水层材料选用表图集号
审核李曼曼校对江玉民江玉民设计李媛媛唐房页
17CJ40-21
索引号
DDB1-1
DDB1-2
DDB1-3
DDB1-4
DDB1-5
DDB1-6
DDB1-7
DDB1-8
索引号
DDB2-1
DDB2-2
DDB2-3
DDB2-4
DDB2-5
地下工程顶板防水层材料选用表（一级防水）防水层做法
①>1.5mmBG-W丁基橡胶高分子自粘防水卷材①>2.0mmBC-C丁基橡胶非固化防水涂料①>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材②>2.0mmBG-C丁基橡胶非固化防水涂料①>1.5mmBG-W丁基橡胶高分子自粘防水卷材②>1.5mmBG-W丁基橡胶高分子自粘防水卷材①>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材①>1.5mmBG-W丁基橡胶高分子自粘防水卷材②>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材①>1.5mmDCP反应粘高分子自粘防水卷材②>2.0mmDNC非固化橡胶沥青防水涂料①>1.5mmDCP反应粘高分子自粘防水卷材②>1.5mmDCP反应粘高分子自粘防水卷材①>1.5mmDPU-S单组分聚氨酯防水涂料②>1.5mmBG-W丁基橡胶高分子自粘防水卷材地下工程顶板防水层材料选用表（二级防水）防水层做法
>1.5mmBG-W丁基橡胶高分子自粘防水卷材>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材>1.5mmDCP反应粘高分子自粘防水卷材>2.0mmDSR喷涂橡胶沥青防水涂料>1.5mmDPU-S单组分聚氨酯防水涂料索引号
索引号
平屋面防水层材料选用表（1级防水）防水层做法
①>1.5mmBG-W丁基橡胶高分子自粘防水卷材②>2.0mmBG-C丁基橡胶非固化防水涂料①>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材②>2.0mmBG-C丁基橡胶非固化防水涂料①1.5mmBG-W丁基橡胶高分子自粘防水卷材②>1.5mmBG-W丁基橡胶高分子自粘防水卷材①>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材②>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材①>1.5mmBG-W丁基橡胶高分子自粘防水卷材②>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材①>1.5mmDCP反应粘高分子自粘防水卷材②>2.0mmDNC非固化橡胶沥青防水涂料①>1.5mmDCP反应粘高分子自粘防水卷材②>1.5mmDCP反应粘高分子自粘防水卷材①>1.5mmDPU-S单组分聚氨酯防水涂料②>1.5mmBG-W丁基橡胶高分子自粘防水卷材平屋面防水层材料选用表（II级防水）防水层做法
>2.0mmBG-W丁基橡胶高分子自粘防水卷材>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材>2.0mmDCP反应粘高分子自粘防水卷材>3.0mmDSR喷涂橡胶沥青防水涂料>2.0mmDPU-E脂肪族聚氨酯防水涂料地下工程顶板、平屋面防水层材料选用表图集号
审核李曼曼校对江玉民江玉民设计李媛媛唐房页
17CJ40-21
索引号
索引号
索引号
坡屋面防水层材料选用表（【级防水）防水层做法
>2.0mmBG-W丁基橡胶高分子自粘防水卷材>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材>2.0mmDCP反应粘高分子自粘防水卷材坡屋面防水层材料选用表（Ⅱ级防水）防水层做法
>0.8mmBG-W丁基橡胶高分子自粘防水卷材>0.8mmDCP反应粘高分子自粘防水卷材单层防水卷材屋面防水层材料选用表（一级）防水层做法
>1.5mmBG-TTPO丁基橡胶自粘防水卷材>1.5mmDPO热塑性聚烯烃（TPO）防水卷材注：DPO热塑性聚烯烃（TPO）防水卷材采用机械固定法施工时，应选用织物内增强卷材。外露使用时的辐照时间应>2500h。单层防水卷材屋面防水层材料选用表（二级）索引号
防水层做法
>1.2mmBG-TTPO丁基橡胶自粘防水卷材>1.2mmDPO热塑性聚烯烃（TPO）防水卷材注：DPO热塑性聚烯烃（TPO）防水卷材采用机械固定法施工时，应选用织物内增强卷材。外露使用时的辐照时间应>2500h。索引号
索引号
种植屋面/顶板防水层材料选用表防水层做法
①>1.5mmBG-R丁基橡胶耐根穿刺自粘防水卷材②>2.0mmBG-C丁基橡胶非固化防水涂料①>1.5mmBG-R丁基橡胶耐根穿刺自粘防水卷材②>1.5mmBG-W丁基橡胶高分子自粘防水卷材①>1.5mmBG-R丁基橡胶耐根穿刺自粘防水卷材②>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材①>4.0mmDRT种植屋面用耐根穿刺防水卷材②>2.0mm非固化橡胶沥青防水涂料①4.0mmDRT种植屋面用耐根穿刺防水卷材②>1.5mmDCP反应粘高分子自粘防水卷材①>1.2mmDPO热塑性聚烯烃（TPO）防水卷材>1.2mmDPO热塑性聚烯烃（TPO）防水卷材室内防水层材料选用表
防水层做法
>1.5mmDPU-S单组分聚氨酯防水涂料>1.5mmBG-W丁基橡胶高分子自粘防水卷材>1.5mmDCP反应粘高分子自粘防水卷材波屋面、单层防水卷材屋面、种植屋面、室内防水层材料选用表图集号
审核李曼曼校对江玉民江玉民设计李媛媛页
17CJ40-21
索引号
DDB1-1
DDB1-2
DDB1-3
DDB1-4
DDB1-5
DDB1-6
DDB1-7
DDB1-8
地铁隧道防水层材料选用表
防水层做法
>1.5mmDNM高分子自粘胶膜防水卷材>1.5mmBG-Y丁基橡胶高分子自粘胶膜防水卷材>1.5mmBG-TTPO丁基橡胶自粘防水卷材>1.5mmDPO热塑性聚烯烃（TPO）防水卷材①>1.5mmBG-W丁基橡胶高分子自粘防水卷材②2.0mmBG-C丁基橡胶非固化防水涂料①>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材②>2.0mmBG-C丁基橡胶非固化防水涂料①>1.5mmBG-W丁基橡胶高分子自粘防水卷材②1.5mmBG-W丁基橡胶高分子自粘防水卷材①>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材②>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材索引号
索引号
综合管廊防水层材料选用表（一级）防水层做法
>1.2mmDNM高分子自粘胶膜防水卷材>1.2mmBG-Y丁基橡胶高分子自粘胶膜防水卷材>1.5mmBG-W丁基橡胶高分子自粘防水卷材②>2.0mmBG-C丁基橡胶非固化防水涂料①>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材②>2.0mmBG-C丁基橡胶非固化防水涂料①>1.5mmBG-W丁基橡胶高分子自粘防水卷材②>1.5mmBG-W丁基橡胶高分子自粘防水卷材①>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材②>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材①>1.5mmBG-W丁基橡胶高分子自粘防水卷材②>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材综合管廊防水层材料选用表（二级）防水层做法
1.5mmBG-W丁基橡胶高分子自粘防水卷材>3.0mmBG-P丁基橡胶聚酯胎自粘防水卷材地铁隧道、综合管廊防水层材料选用表审核李曼曼校对江玉民江玉民设计李媛媛图集号
17CJ40-21
构造编号
底板1
底板2
TETETETETET
（卷材与卷材组合）
TETTETETET
卷材与涂膜组合
构造做法
面层见具体工程
防水钢筋混凝土底板
50厚C20细石混凝土
4.隔离层
5.防水层（卷材+卷材）
100~150厚C15混凝土垫
层（原浆表面抹平压光）
地基土
面层见具体工程
防水钢筋混凝土底板
50厚C20细石混凝土
4.隔离层
5.防水层（涂膜+卷材）
100~150厚C15混凝土垫
层（原浆表面抹平压光）
7.地基土
地下室底板防水构造做法选用表防水层材料
构造编号
底板3
底板4
TBTBTBTBTETE
（卷材或涂膜）
TETETETBTETE
(卷材)
构造做法
面层见具体工程
防水钢筋混凝土底板
50厚C20细石混凝土
4.隔离层
卷材防水层或涂膜防水层
6.100~150厚C15混凝土垫
层（原浆表面抹平压光）
7.地基土
面层见具体工程
防水钢筋混凝土底板
3．隔离层
卷材防水层
5.100~150厚C15混凝土垫
层（原浆表面抹平压光）
6.地基土
地下室底板防水构造做法选用表审核李曼丹夏校对江玉民江玉民设计李媛媛唐房防水层材料
图集号
17CJ40-21
