【16CJ40-14】 建筑防水系统构造(十四)

16CJ40-14
建筑防水系统构造（十四）
参考图集
中国建筑标准设计研究院
16CJ40-14
建筑防水系统构造（十四）
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

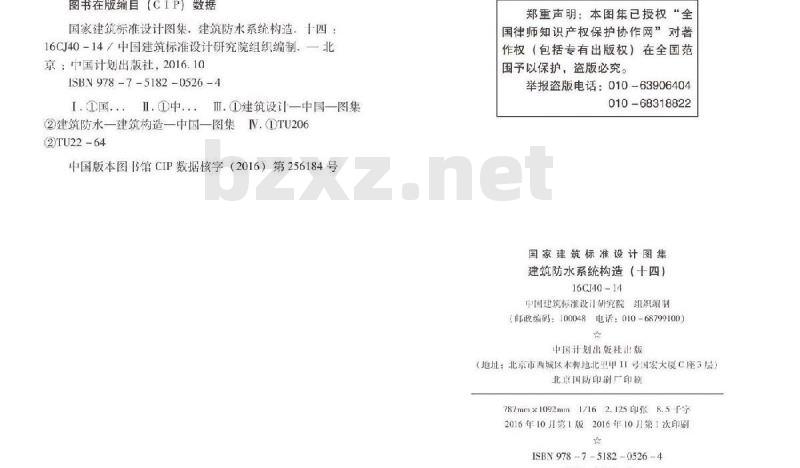

图书在版缩目（CIP）数据
国家建筑标准设计图集，建筑防水系统构造，十四：16CJ40-14／中国建筑标准设计研究院组织编制一北京：中国计划出版社，2016.10
ISBN978-7-5182-0526-4
L国..Ⅱ.中：.建筑设计一中国一图集2建筑防水一建筑构造一中国一图集NV（1TU2062TU22-64
中国版本图馆CIP数据核字（2016）第256184号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
建筑防水系统构造（十四）
16CI40-14
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国升划出版社出版
（地址：北京市西城区木耀地北里电号国宏大厦C座3居）北京国防印刷厂印刷
787mmx1092mm1/162.125印张8.5F字2016年10月第1版2016年10月第1次印刷ISBV978-7-5182-0526-4
定价：25.00元

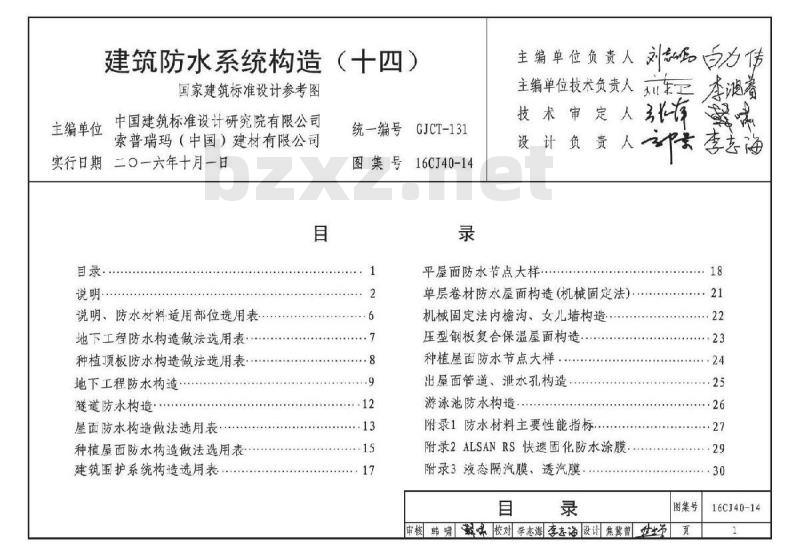

建筑防水系统构造（十四）
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司主编单位
索普瑞玛（中国）建材有限公司实行日期二〇一六年十月一日
自录·
说明·
说明、防水材料适用部位选用表地下工程防水构造做法选用表，种植顶板防水构造做法选用表
地下工程防水构造
隧道防水构造
屋面防水构造做法选用表：
种植屋面防水构造做法选用表
建筑围护系统构造选用表
统一编号
图集号
GJCT-131
16CJ40-14
主编单位负责人
主编单位技术负责人
业车工
李鸿着
技术审定人
设计负责人李去海
平屋面防水节点大样
单层卷材防套屋面构造（机械固定法）机械固定法内檐沟、女儿墙构造压型钢板复合保温屋面构造
种植屋面防水节点大样
出屋面管道、泄水孔构造
游泳池防水构造
附录1防水材料主要性能指标
附录2ALSANRS快速固化防水涂膜附录3液态隔汽膜、透汽膜
申核韩啸不校对李志海李去海设计焦冀曾世图集号
16CJ40-14
1概述
3.2适用于地铁、隧道、地下管廊、公路桥隧和人工湖、水本图集提供了索普瑞玛（中国）建材有限公司生产销售的新型防水材料应用于地下工程、屋面、外墙墙体等防水工程中的构造做法和应用技术。
2设计依据
2.1规范
《地下工程防水技术规范》
《地下防水工程质量验收规范》《屋面工程技术规范》
《屋面工程工程质量验收规范》《自粘聚合物改性沥青防水卷材》《种植屋面工程技术规程》
GB50108
GB50208
GB50345
GB50207
GB23441
JGJ155
《单层防水卷材屋面工程技术规程》JCJ/T316-2013《透汽防水垫层》
JC/T2291-2014
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效，工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
3.1适用于一般工业与民用建筑的地下工程、屋面、楼地面、外墙等部位的新建或改造工程的防水工程的设计与施工。池等防水工程的设计与施工。
4图集内容
4.1BSW预铺反粘防水卷材。
4.2SBS改性沥青防水卷材。
4.2.1COLPHENE系列无胎自粘卷材。（1）SBS自粘防水卷材COLPHENE1500；(2）SBS自粘防水卷材COLPHENE2000;（3）SBS自粘防水卷材COLPHENE25004.2.2SOPRALENE普通热熔SBS卷材4.2.3UNILAY单层机械固定SBS卷材4.2.4SOPRAFIX叠层机械固定SBS卷材。4.2.5COLVENT通风条粘SBS卷材。4.2.6SOPRALENEFLAMJARDIN耐根穿刺防水卷材。4.3APP改性沥青防水卷材SOPRASUN。4.4聚氯乙烯（PVC）防水卷材。4.5热塑性聚烯（TPO）防水卷材。4.6自粘型SBS改性沥青隔汽膜SOPRAVAP/SOPRABAN4.7聚丙烯防水透汽膜STRATEC。4.8聚氨酯防水涂料ALSANFLASHING。5材料介绍
审核韩啸戴求校对李志海喜去海设计焦冀社吊图集号
160J40-14
5.1BSW预销反粘防水卷材系列
5.1.1BSW预铺反粘防水卷材包括应用于地下工程底板的4mm厚BSWUNI预铺反粘双胎基防水卷材和地下工程外墙采用的3mm厚BSW-V预反粘防水卷材。两种材料不同之处见表1。表1BSWUNI和BSW-V对比表
名称厚度
上表面
BSWUNI
细砂面 双层聚酯胎
细砂面
5.1.2产品特点：
聚酯胎
下表面适用地下工程部位
底板和外墙
(1）BSW由SBS改性沥青、聚酯无纺布胎基组成，上表面夏有经过特殊处理的细砂，与结构底板混凝土密贴满粘，有效避免水在卷材和结构层之问窜流(2)BSWUNI为双胎基设计，提高了卷材的抗穿刻、拉伸等力学性能。
(3）BSW卷材铺设后，不受紫外线、雨水、灰尘以及工人行走等环境因素影响，与后浇混疑土粘结牢固。（4）单层使用，空铺施工，卷材表面不粘脚，便于工人在上面行走：可在潮湿基层上施工，简单快捷，节省工期。（5）强度高，不需保护层，可直接绑扎钢筋后浇筑混激主。
(6)采用独特的双搭接技术，卷材搭接宽度为100mm，其中50mm为自粘，50mm为热熔：确保卷材搭接可靠。材料搭接为本体粘结，不需采用胶带等粘结。5.1.3执行标准：《预铺/混铺防水卷材》GB/T23457预铺PY类。主要性能指标见第27页附表1。5.2SBS改性沥青系列防水卷材
5.2.1SOPREMASBS改性沥青主要分为以下几类1）无胎自粘法施工的COLPHENE系列防水卷材：（2）采用热熔法施工的SOPRALENE系列防水卷材：(3）采用单层机械固定的UNTLAYSBS防水卷材；（4）采用叠层机械固定的SOPRAFIX系列防水卷材：(5）用于通风条粘的COLVENTSBS防水卷材（6）具有耐根穿刺卷材功能的SOPRALENEFLAMJARDIN防水卷材。
5.2.2SBS改性沥青防水卷材的特点和执行标准见表25.3、APP改性沥青防水卷材SOPRASUN5.3.1SOPRASUN为聚酯胎APP改性沥青防水卷材，厚度为3mm和4mm。3mm厚SOPRASUN卷材上下表面为PP膜，通常用于非暴露式屋面防水层和暴露式屋面防水基层卷材使用。4mm厚SOPRASUN卷材作为面层材料，自带页岩颗粒保护层。5.3.2产品特点：适应基层变形能力强。5.3.3执行标准：《塑性体改性游青防水卷材》GB18243。主要性能指标见第28页附表5。
图集号
审核韩啸藏求校对季志海麦去海设计焦冀曾世页
16CJ40-14
产品分类
无胎自粘卷材
普通热熔卷材
单层机根固定
叠层机械固定
通风条粘卷材
耐根穿刺
防水卷材
产品代号
COLPHENE1500
C0LPHENE2000
COLPHENE2500
SOPRALENE
UNILAY
SOPRAFIX系列
COLVENT
SOPRALENEFLAM
JARDIN
表2SBS改性沥青防水卷材的特点和执行标准厚度
注：主要性能指标见第27页附表2～附表4。安装方法
机械固定
机械固定
执行标准
GB23441
GB18242
GB18242
JGJ/T316
GB18242
GB18242
JGJ155
JC/T1075
产品特点
上表面为三层叠加高密度聚乙烯（HDPE）编织膜，特制橡胶沥青为基料，下表面为硅隔离膜上表面为高密度聚乙烯（HDPE）交叉层压膜，特制橡胶沥青为基料，下表面为纸质隔离膜表面为PE膜，特制橡胶沥青为基料：下表面为硅隔离膜SOPRALENE系列卷材具有-35C低温性能。同时耐热性能可达115C，获得BBA30年认证：施工快换抗紫外线，良好的抗机械性能，适应基层变形能力强良好的谢商低温性能
良好的抗机械性能，适应基层变形能力强，良好的耐高低温性能
上表面为可热熔PP膜，热熔卷对下表面为交叉的砂面和可热熔约PP膜，自粘卷材下表面为交叉的砂面和自粘胶卷材下表面沙面为潮湿基层水汽的迁移预留了通道，防止因基层水汽热胀冷缩造成卷材起鼓通过FLL和国家园林所耐根穿奥检测认证卷材上表面页岩覆面可抵御后期施工对卷材的破坏，无需瓷筑保护层，节省材料费用和施工工期，下表面采用PP膜说明
审核韩啸载味校对季志海喜去海设计焦冀曾世节图集号
160J40-14
5.4聚氯乙烯（PVC）防水卷材
5.4.1PVC防水券材人工加速气候老化获得35年BBA认证。5.4.2产品特点：施工方便快捷，良好的耐老化性能。5.4.3执行标准：《聚氯乙烯（PVC）防水卷材》GB12952-2011和《单层防水卷材屋面工程技术规范》JGJ/T316主要性能指标见本图集第28页附表65.5热塑性聚烯烃（TP0）防水卷材5.5.1TP0防水卷材人工加速气候老化获得30年BBA认证。5.5.2产品特点：施工方便快捷，良好的耐老化性能。5.5.3执行标准：《热塑性聚烯烃CTPO0）防水卷材》GB27789-2011和《单层防水卷材屋面工程技术规范》JGJ/T316。
主要性能指标见第28页附表6
5.6自粘型SBS改性沥青隔汽膜SOPRAVAP/SOPRABAN5.6.1SOPRAVAPSBS改性沥青隔汽膜，下表面采用可移除硅隔离膜，上表面采用聚丙烯或HDPE高密度聚乙烯膜，SOPRABANSBS改性沥青隔汽膜：下表面采用可移除硅隔离膜，上表用采用维砂覆面。5.6.2材料特点：对恶劣气候提供暂时性防护，防滑，施工方便快捷，抗穿刺性能良好，具有良好的钉乳自念合性。5.6.3执行标准：因国内暂无规范，故执行美国材料实验协会（ASTM）系列标准。
主要性能指标见第28页附表7。
5.7聚丙烯防水透汽膜STRATEC
5.7.1STRATEC水蒸气高渗透型聚内烯防水透汽膜，自粘搭接边施工。
5.7.2材料特点：具有良好的拉伸性能和耐候性能，钉杆撕裂强度较高。既可确保建筑物不受雨水侵蚀，又可使结构内的水汽顺利排出。来用自粘搭接。施工安全、快捷，防水透汽效果可靠。
5.7.3执行标准：《透汽防水垫层》JC/T2291-2014和《隔热防垫层》JC/T2290-2014
主要性能指标见第28页附表8。免费标准下载网bzxz
5.8聚氨酯防水涂料ALSANFLASHING5.8.1ALSANFLASHING聚氨酯防水涂料固化后形成具有高强度，高柔性的橡胶膜，并与基层良好粘结，可直接暴露于空气中，无需保护。
5.8.2产品特点：固化迅迷，施工快捷，顾紫外线，良好的抗老化性能，良好约低温性能，可以和沥青类产品配合使用。5.8.3执行标准：《聚氨酯防水涂料》GB/T19250-2013。主要性能指标见第28质附表9
图集号
审核韩啸藏味校对季志海麦去海设计焦冀曾世页
160J40-14
6其他
6.1本图集中除注明单位者外：其他均以毫米（mm）为单位6.2本图集根据索普瑞玛（上海）建材贸易有限公司提供的技术资料编制，图集的解释由该公司负责7详图索引方法
16CJxx
防水材料适用部位选用表
适用范围
防水材料名称
BSW预铺反粘防水卷材
COLPHENE系列无胎自粘SBS卷材
SOPRALENE普通热熔SRS卷材
UNILAY兰层机械固定SBS卷材
SOPRAFIX叠层机械固定SBS卷材
COLVENT通风条粘SBS卷材
SOPRALENEFLAMJARDIN耐根穿刺防水卷材APP设性沥青防水卷材SOPRASUN
聚氯乙烯（PVC）防水卷材
热塑性聚烃（TPO）防水卷材
自粘型SBS改性沥青隔汽膜
聚丙烯防水透汽膜
聚氨酯防水涂料
注：表中“★”为适用部位。
材料代号
BSWUNI
COLPHENE1500/2000/2500
SOPRALENE
UNILAY
SOPRAFIX
COLVENT
SOPRALENE FLAM JARDIN
SOPRASUN
FLAGONPVC
FLAGON TPO
SOPRAVAP
SOPRABAN
STRATEC
ALSANFLASHING
地下室
平屋面
单层卷村屋面
坡屋面
金属屋面
详图编号
详图页次
种植屋面
种植顶板
管廊隧道
外墙、
说明、防水材料适用部位选用表审核韩啸载味校对李志海李去海设焦冀曾世场图集号
人工湖水港
16CJ40-14
构造编号
底板1
外墙1a
外墙1b
外墙2a
外墙2b
外墙2c
（预铺反粘
卷材外防水）
(外防内贴)
(外防外贴）
构造傲法
面层见具体工程
防水钢筋混凝土底板
地下工程防水构造做法选用表
构造编号
3.4.0厚BSWUNI预铺反粘双胎基防水卷材100~150厚C15混凝土垫层（原浆表面平4.
压光）
5．地基土
挡土墙（厚度见具体设计）
找平层（a.水泥砂浆；b.胶合板：2.
c.蓄排水板）
3.a.4.0厚BSWUNI预铺反粘双胎基防水卷材
b.3.0厚BSW-V顶铺反粘防水卷材防水钢筋混凝外墙
5.面层见具体工程
2：8灰土分层夯实
2.保护层（a.挤塑聚苯板：b.砖保护层）3.a.1.5+1.5厚SBS自粘防水卷材COLPHENE2000
b,1.5+1.5厚SBS自粘防水卷材COLPHENE1500
C.1.5+1.5厚SBS自粘防水卷材COLPHENE2500
4.防水钢筋混凝土外请（修补平整）5.面层见具体工程
预板1
顶板2a
预板2b
构造傲法
1．覆土或面层（按工程设计）
250~70厚C20细石混凝土保护层（按工程设计）
3.隔离层
4.>3.0+4.0厚SOPRALENE普通热熔SBS卷材
5.20厚1：2.5(M20）水泥砂浆找平层6.防水钢筋混凝土顶板
1.覆土或面层（按工程设计）
2.50-70厚C20细石混疑土保护层（按工程设计)
3.隔离层
4.a.1.5+1.5厚SBS自粘防水卷材COLPHENE2000
b.1.5+1.5厚SBS自粘防水卷材COLPHENE1500
5.20厚1：2.5(M20)水泥砂浆找平层6.防水钢筋混凝土顶板
地下工程防水构造做法选用表
审核韩啸藏味校对李志海李去海设计焦翼曾世图集号
16CJ40-14
构造编号
种顶1
种顶2a
种顶2b
种植顶板防水构造做法选用表
种植顶板
（种植屋面）
和植顶板
（种植屋面）
1.植被层
2.种植土
构造做法
3.200g/m2无纺布过滤层
4.凹凸型排（蓄）水板
5.4厚SOPRALENEFLAMJARDIN耐根穿刺防水卷材
6.3.0厚SOPRALENE普通热熔SBS卷材7．找平层
8.找坡层（1%~2%）
9．保温层
10.防水钢筋混凝土顶板
1~4.同种顶1
5.a.≥1.5厚聚氯乙烯（PVC）耐根穿刺防水层
b.>1.5厚热塑性聚烃（TPO）根穿刺防水层
6.普通防水层
7．找平层
8.找坡层（1%~2%）
9.保温层
1D.防水钢筋混凝土顶板
注：当材料作为耐根穿刺防水层时，应提供国家认可检测机构出具的耐根穿刺检测报告。
凹凸型排（蓄）水板
密封胶密封
200g/m2无纺布
施工缝
防水加强层
种植顶板
（转角自然排水节点）
种植顶板防水构造做法选用表
审核韩啸藏味校对李志海李去海设训焦翼曾世场图集号
160J40-14
外墙面层及楼层
外墙外保温见具体设计
附加防水层
高度至距室外地坪》500
散水见具体工程
见具体工程设计
防水层
素土回填
分层夯实
迎太面2：8灰土分层实
防水强层
保护砖墙
防水加强层
卷材外防外贴
外墙面层及楼层
外墙外保温见具体设计
附加防水层
高度至距室外地坪》500
散水见具体工程
见具体工程设计
挡土墙
迎水面
防水加强层
防水加强层
地下工程防水构造
卷材外防内贴
图集号
审核韩载味校对季志海喜去海设计焦冀曾世节页
160J40-14
