【皖2003J207】 弹性水泥防水涂料防水构造

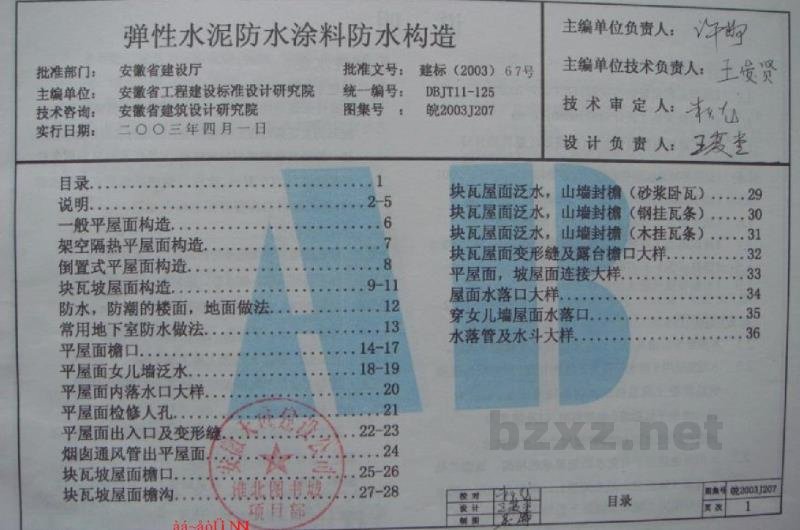

说明 ............2-5

一般平屋面构造 .........6

架空隔热平屋面构造 ......7

倒置式平屋面构造 .......8

块瓦坡屋面构造 .........9-11

防水、防潮的楼面，地面做法 ...12

常用地下室防水做法 ......13

平屋面檐口 ...........14-17

平屋面女儿墙泛水 .......18-19

平屋面内落水口大样 .....20

平屋面检修人孔 .........21

平屋面出入口及变形缝 ...22-23

烟囱通风管出平屋面 ......24

块瓦坡屋面檐口 .........25-26

块瓦坡屋面檐沟 .........27-28

块瓦屋面泛水，山墙封檐（砂浆卧瓦）...29

块瓦屋面泛水，山墙封檐（钢挂瓦条）....30

块瓦屋面泛水，山墙封檐（木挂瓦条）....31

块瓦屋面变形缝及露台檐口大样 .......32

平屋面、坡屋面连接大样 ............33

屋面水落口大样 ..................34

穿女儿墙屋面水落口 ..............35

水落管及水斗大样 ................36

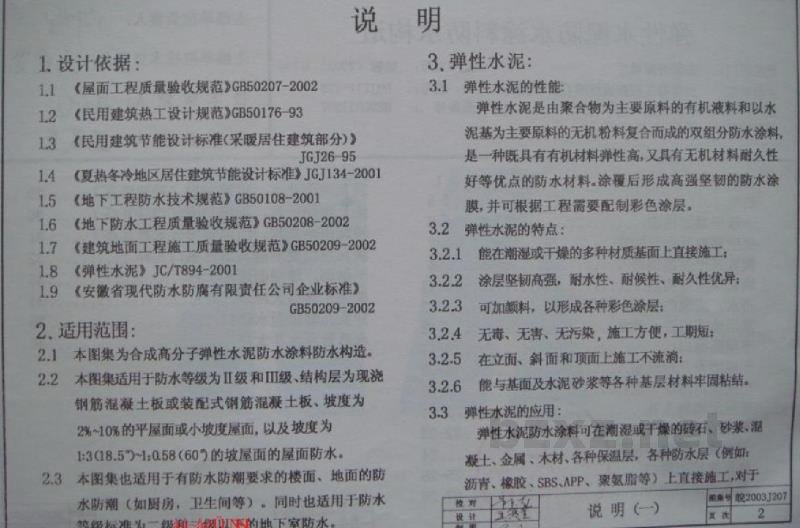

1. 设计依据：

1. 1.1 《屋面工程质量验收规范》GB50207-2002
2. 1.2 《民用建筑热工设计规范》GB50176-93
3. 1.3 《民用建筑节能设计标准(采暖居住建筑部分)》 JGJ26-95
4. 1.4 《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001
5. 1.5 《地下工程防水技术规范》GB50108-2001
6. 1.6 《地下防水工程质量验收规范》GB50208-2002
7. 1.7 《建筑地面工程施工质量验收规范》GB50209-2002
8. 1.8 《弹性水泥》JC/T894-2001
9. 1.9 《安徽省现代防水防腐有限责任公司企业标准》 GB50209-2002

2. 适用范围：

1. 2.1 本图集为合成高分子弹性水泥防水涂料防水构造。
2. 2.2 本图集适用于防水等级为Ⅱ级和Ⅲ级、结构层为现浇钢筋混凝土平板或装配式钢筋混凝土平板，坡度为2%~10%的平屋面或小坡度屋面，以及坡度为1:3(18.5°)~1:0.58(60°)的坡屋面的屋面防水。
3. 2.3 本图集也适用于有防水防潮要求的楼面、地面的防水防潮（如厨房，卫生间等）。同时也适用于防水等级标准为二级和三级以下的地下室防水。

3. 弹性水泥：

3.1 弹性水泥的性能:

弹性水泥是由聚合物为主要原料的有机液料和以水泥基为主要原料的无机粉料复合而成的双组分防水涂料，是一种既具有有机材料弹性高，又具有无机材料耐久性好等优点的防水材料。涂覆后形成高强坚韧的防水涂膜，并可根据工程需要配制彩色涂层。

3.2 弹性水泥的特点：

1. 3.2.1 能在潮湿或干燥的多种材质基面上直接施工；
2. 3.2.2 涂层坚韧高强，耐水性、耐候性、耐久性优异；
3. 3.2.3 可加颜料，以形成各种彩色涂层；
4. 3.2.4 无毒、无害、无污染，施工方便，工期短；
5. 3.2.5 在立面、斜面和顶面上施工不流淌；
6. 3.2.6 能与基面及水泥砂浆等各种基层材料牢固粘结。

3.3 弹性水泥的应用：

弹性水泥防水涂料可在潮湿或干燥的砖石、砂浆、混凝土、金属、木材、各种保温层，各种防水层（例如：沥青、橡胶、SBS、APP、聚氨酯等）上直接施工。对于
