【08BJ2-3】 墙身-加气混凝土（砌块、条板隔墙）

华北标BJ系列图集

（原88J系列）

08BJ2-3 墙身—加气混凝土
(砌块、条板隔墙)

建
筑
构
造
通
用
图
集

08BJ2-3 墙身-加气混凝土
(砌块、条板隔墙)

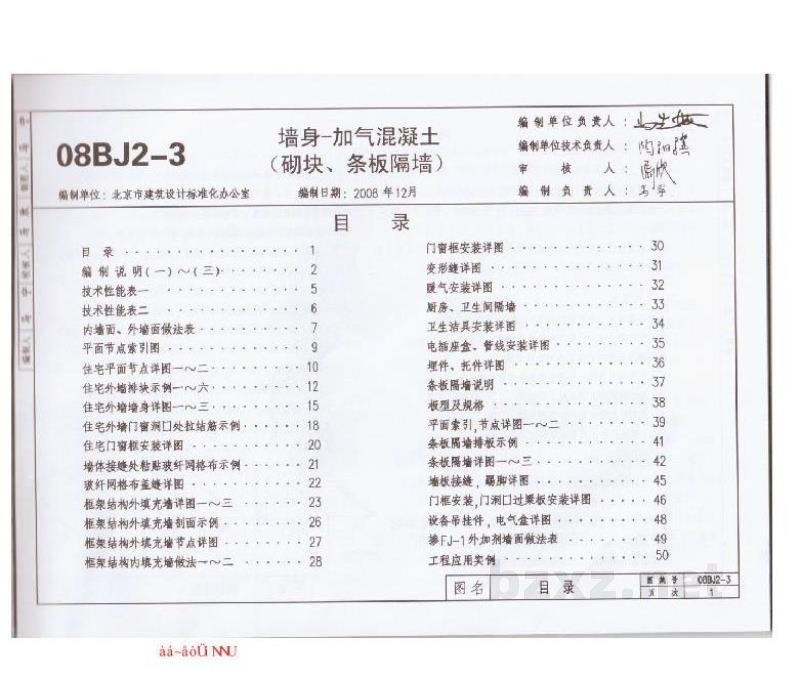

目录

àá-àoÜ NNU

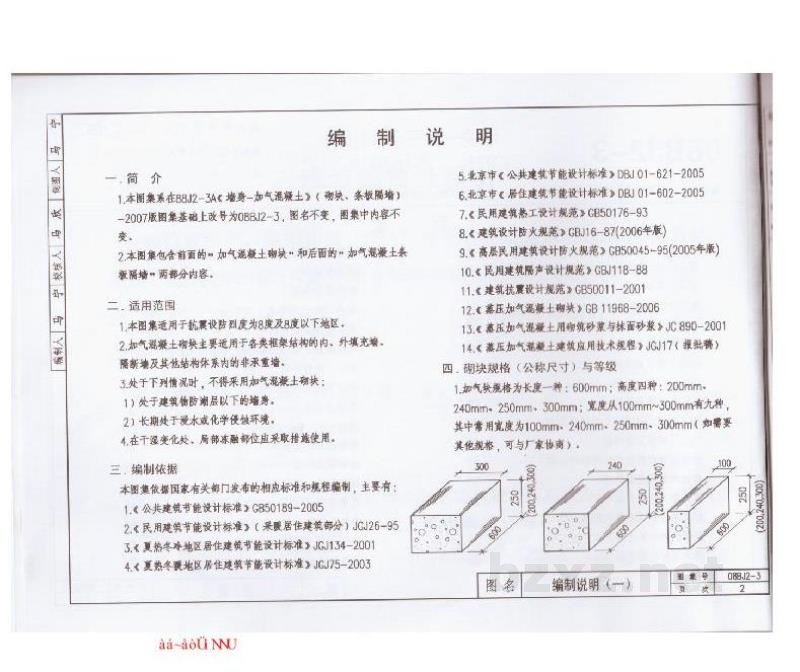

编制说明

一、简介

1. 本图集系在83J2-3A《墙身—加气混凝土》（砌块、条板隔墙）－2007版图集基础上改号为08BJ2-3，图名不变，图集中内容不变。
2. 本图集包含前面的“加气混凝土砌块”和后面的“加气混凝土条形隔墙”两部分内容。

二、适用范围

1. 本图集适用于抗震设防烈度为8度及8度以下地区。
2. 加气混凝土砌块主要适用于各类框架结构的内、外墙填充，隔断墙及其他结构体系内的非承重墙。
3. 处于下列情况时，不得采用加气混凝土砌块：
   1）处于建筑物防潮层以下的墙体。
   2）长期处于浸水或化学侵蚀环境。
4. 在干湿变化处、局部易融部位应采取措施使用。

三、编制依据

本图集按照国家有关部门发布的相应标准和规程编制，主要有：

1. 《公共建筑节能设计标准》GB50189-2005
2. 《民用建筑节能设计标准》（采暖居住建筑部分）JGJ26-95
3. 《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001
4. 《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003
5. 北京市《公共建筑节能设计标准》DBJ 01-621-2005
6. 北京市《居住建筑节能设计标准》DBJ 01-602-2005
7. 《民用建筑热工设计规范》GB50176-93
8. 《建筑设计防火规范》GBJ16-87(2006年版)
9. 《高层民用建筑设计防火规范》GB50045-95(2005年版)
10. 《民用建筑隔声设计规范》GBl18-88
11. 《建筑抗震设计规范》GB50011-2001
12. 《蒸压加气混凝土砌块》GB 11968-2006
13. 《蒸压加气混凝土用砌筑砂浆与抹面砂浆》JC 890-2001
14. 《蒸压加气混凝土建筑应用技术规程》JGJ17（报批稿）

四、砌块规格（公称尺寸）与等级

1. 加气块规格为长度一种：600mm；高度四种：200mm，240mm，250mm，300mm；宽度从100mm~300mm有九种。其中常用宽度为100mm、240mm、250mm、300mm（如需其他规格，可与厂家协商）。

[图片]
