标准简介/下载江苏省建筑配件通用图集
铝合金门窗
苏J9601
江苏省工程建设标准设计站
一九九六

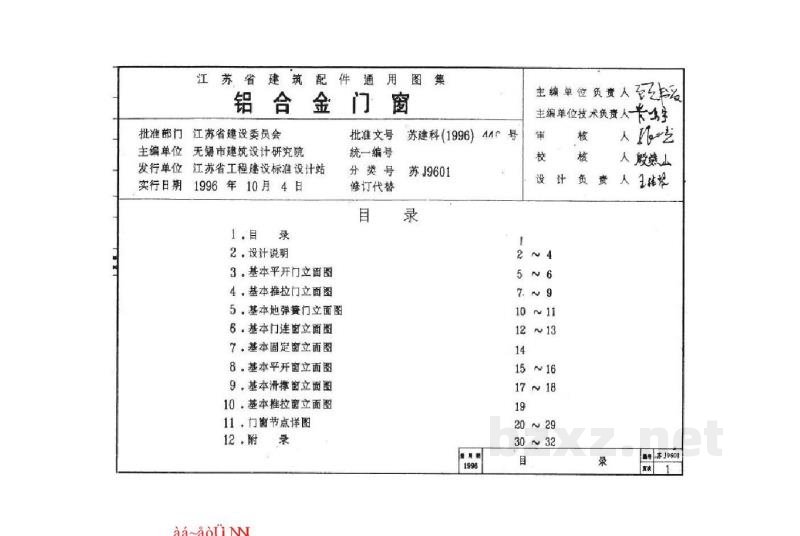

| 江苏省建筑配件通用图集 | 主编单位负责人：[签名] 主编单位技术负责人：[签名] |
|
| 铝合金门窗 | ||
| 批准部门：江苏省建设委员会 主编单位：无锡市建筑设计研究院 发行单位：江苏省工程建设标准设计站 实行日期：1996年10月4日 |
批准文号：苏建科(1996) 447号 统一编号： 分类号：苏J9601 修订代替： |
|
| 目 录 | ||
| 1．目录 | I |
| 2．设计说明 | 2～4 |
| 3．基本平开门立面图 | 5～6 |
| 4．基本推拉门立面图 | 7～9 |
| 5．基本地弹簧门立面图 | 10～11 |
| 6．基本门连窗立面图 | 12～13 |
| 7．基本固定窗立面图 | 14 |
| 8．基本平开窗立面图 | 15～16 |
| 9．基本滑撑窗立面图 | 17～18 |
| 10．基本推拉窗立面图 | 19 |
| 11．门窗节点详图 | 20～29 |
| 12．附 录 | 30～32 |
| 年号 1996 |
目 录 | 苏J9601 | 第1页 | ||
|---|---|---|---|---|---|

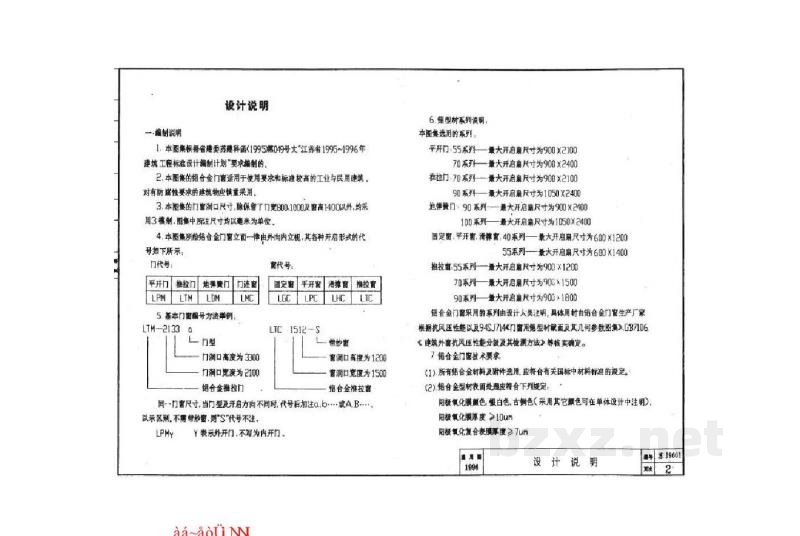

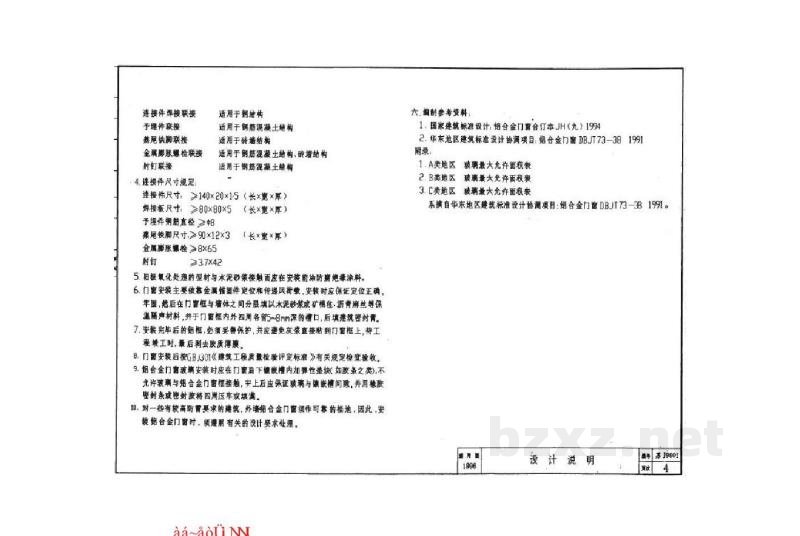

设计说明
一、编制说明
- 本图集依据建设部建科函(1995)034号文“江苏省 1995~1996年建筑工程标准设计编制计划”要求编制的。
- 本图集的铝合金门窗适用于使用要求和标准较高的工业与民用建筑。对有防腐蚀要求的建筑物慎用采用。
- 本图集中的门宽洞口尺寸，除保留了 TJ80J 1000及窗高 1400以外，均系列化模数，图中所示尺寸均以毫米为单位。
- 本图集的铝合金门窗立面上一律为外向内立框。各种开启形式的代号如下所示：
| 门代号 | |||
|---|---|---|---|
| 平开门 | 推拉门 | 地弹簧门 | 门连窗 |
| LPM | LTW | LMH | LMC |
| 窗代号 | |||
|---|---|---|---|
| 固定窗 | 平开窗 | 滑撑窗 | 推拉窗 |
| LGC | LPC | LHC | LTC |
- 基本门窗编号方法举例。
LTW-2133 LTC 1512-S
门宽： 窗洞口高度为 1200
门洞口高度为 3300 带纱窗
门洞口宽度为 2100 窗洞口宽度为 1500
铝合金推拉门 铝合金推拉窗
同一门窗尺寸，当门窗扇开启方向不同时，代号后加 a、b……或 A、B…。
以示区别。不需带纱窗，则"S"符号不注。
| LPMY | Y表示外开门，不加为内开门。 |
- 框型材系列说明：
本图集选用的系列：
- 平开门、55系列——最大开启扇尺寸为900 X1200
- 70系列——最大开启扇尺寸为900 X2400
- 推拉门 70系列——最大开启扇尺寸为900 X2100
90系列——最大开启扇尺寸为1050 X2400 - 地弹簧门，90系列——最大开启扇尺寸为900 X2400
100系列——最大开启扇尺寸为1050X 2400 - 固定窗、平开窗、滑撑窗、40系列——最大开启扇尺寸为600 X1200
55系列——最大开启扇尺寸为600 X1400 - 推拉窗 55系列——最大开启扇尺寸为900 X 1200
70系列——最大开启扇尺寸为900X1500
90系列——最大开启扇尺寸为900×1800
铝合金门窗采用的系列由设计人员注明，具体使用时由铝合金门窗生产厂家根据抗风压性能以及JGJ 217-84《门和窗用铝合金型材》及其它参数选用。[GB] T6
《建筑外窗的风压性能分级及其检测方法》等标准确定。
- 铝合金门窗技术要求：
(1) 所有铝合金材料及各种选条、配件符合有关国标中对材料规格的规定。
(2) 铝合金型材表面处理应符合下列规定。
阳极氧化膜颜色：银白色，古铜色（采用其它颜色可在单体设计中注明）
阳极氧化膜厚度 ≥10μm
阳极氧化复合漆膜厚度 ≥7μm
| 设计说明 | 图号 苏 J501 页次 2 |
|||
