标准简介/下载安徽省工程建设标准设计
电气图形符号及技术资料
| 统一编号: DBJT11-90 | 图集号: 皖 95D701 |
安徽省工程建设标准设计办公室
1995 合肥
|

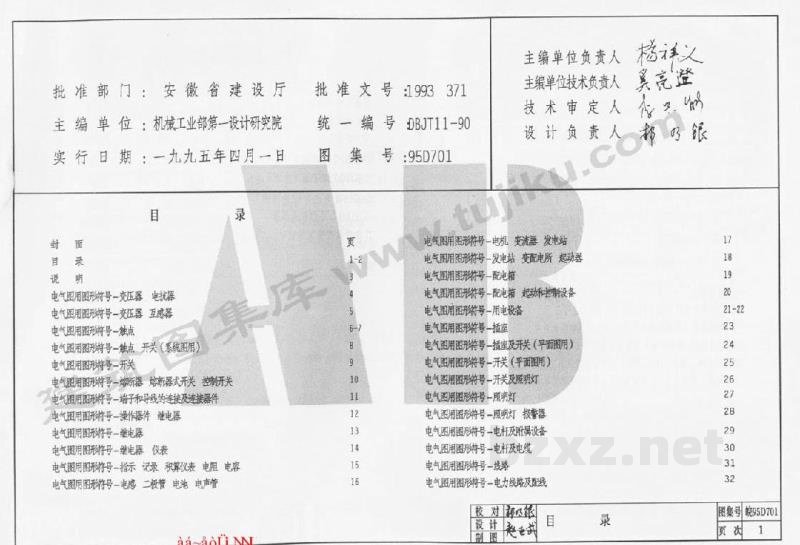

批准部门：安徽省建设厅批准文号：1993 371 主编单位：机械工业部第一设计研究院统一编号：DBJT11-90 实行日期：一九九五年四月一日图集号：95D701 |
|
目 录
| 条目名称 | 页码 | 条目名称 | 页码 |
|---|---|---|---|
| 封面 | 1 | 电气图用图形符号—电机、发电机、发电站 | 17 |
| 目录 | 2-3 | 电气图用图形符号—变电站、变压器所、起励器 | 18 |
| 说明 | 4 | 电气图用图形符号—配电箱 | 19 |
| 电气图用图形符号—变压器、电抗器 | 5 | 电气图用图形符号—配电板、起动控制设备 | 20 |
| 电气图用图形符号—互感器、互感器 | 6-7 | 电气图用图形符号—用电设备 | 21-22 |
| 电气图用图形符号—触点 | 8 | 电气图用图形符号—插座 | 23 |
| 电气图用图形符号—触点、开关（系统用） | 9 | 电气图用图形符号—触头及开关（平面通用） | 24 |
| 电气图用图形符号—开关 | 10 | 电气图用图形符号—开关（平面通用） | 25 |
| 电气图用图形符号—熔断器、熔断器式开关、控制开关 | 11 | 电气图用图形符号—开关及照明灯 | 26 |
| 电气图用图形符号—端子和导线的连接及连接器件 | 12 | 电气图用图形符号—照明灯 | 27 |
| 电气图用图形符号—操作器件、继电器 | 13 | 电气图用图形符号—照明器、报警器 | 28 |
| 电气图用图形符号—继电器 | 14 | 电气图用图形符号—电池及测量设备 | 29 |
| 电气图用图形符号—继电器、仪表 | 15 | 电气图用图形符号—电抗及电流 | 30 |
| 电气图用图形符号—指示、记录、积算仪表、电阻、电容 | 16 | 电气图用图形符号—线路 | 31 |
| 电气图用图形符号—电感、二极管、三极管、电声管 | 电气图用图形符号—电力线路及弧线 | 32 |
| 校对 | 郝好银 | 目 录 | 图集号 | 95D701 | |
|---|---|---|---|---|---|
| 设计 | 页次 | 1 | |||
| 制图 | 赵金武 | ||||

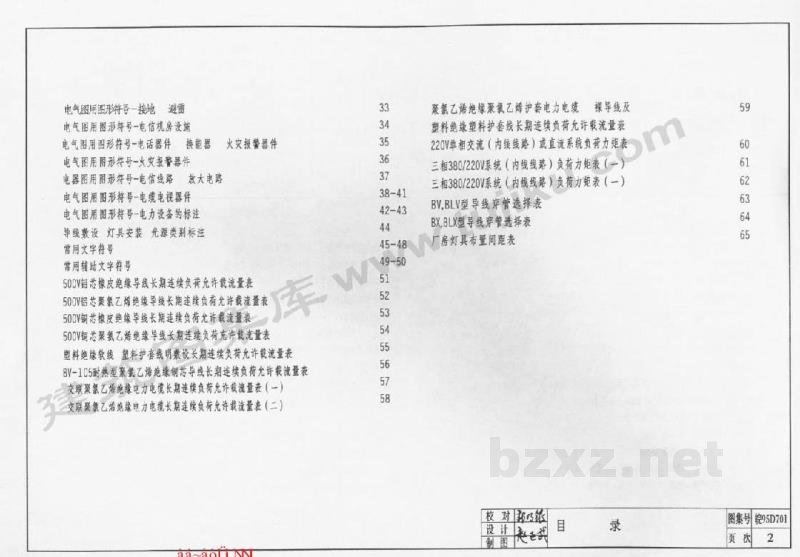

| 电气图形符号—接地、避雷 | 33 | 聚氯乙烯绝缘聚氯乙烯护套电力电缆，裸导线及塑料绝缘塑料护套线长期连续负荷允许载流量表 | 59 |
| 电气图形符号—电信机房设备 | 34 | ||
| 电气图形符号—电话器件、接配器、火灾报警件 | 35 | 220V单相交流（内线路）或直流系统负荷力矩表 | 60 |
| 电气图形符号—火灾报警器件 | 36 | 三相380/220V系统（内线路）负荷力矩表(一) | 61 |
| 电器图形符号—电信线路、放大器 | 37 | 三相380/220V系统（内线路）负荷力矩表(一) | 62 |
| 电气图形符号—电视电缆器件 | 38-41 | BV, BLV型导线穿管选择表 | 63 |
| 电气图形符号—电力设备的标注 | 42-43 | BX, BLX型导线穿管选择表 | 64 |
| 导线敷设、灯具安装、光源类型标注 | 44 | 厂房灯具布置间距表 | 65 |
| 常用文字符号 | 45-48 | ||
| 常用辅助文字符号 | 49-50 | ||
| 500V铝芯橡皮绝缘导线长期连续负荷允许载流量表 | 51 | ||
| 500V铝芯聚氯乙烯绝缘导线长期连续负荷允许载流量表 | 52 | ||
| 500V铜芯橡皮绝缘导线长期连续负荷允许载流量表 | 53 | ||
| 500V铜芯聚氯乙烯绝缘导线长期连续负荷允许载流量表 | 54 | ||
| 塑料绝缘软线、塑料护套照明软线长期连续负荷允许载流量表 | 55 | ||
| BV-105耐热聚氯乙烯绝缘铜芯导线长期连续负荷允许载流量表 | 56 | ||
| 交联聚乙烯绝缘电力电缆长期连续负荷允许载流量表(一) | 57 | ||
| 交联聚乙烯绝缘电力电缆长期连续负荷允许载流量表(二) | 58 |
| 目 录 | |||
|---|---|---|---|
| 校 对：郝巧珍 | 图号： | 皖05D701 | |
| 设 计：郝世武 | 页次： | 2 | |
| aa-aou NN. | |||
