标准简介/下载安徽省工程建设标准设计
建筑卫生设备安装图集
统一编号：DBJT11-106图集号：皖98S301
安徽省工程建设标准设计办公室
1998. 11合肥
建筑卫生设备安装图集
| 批准部门：安徽省建设厅 | 批准文号：建设(1998)485号 | 编制单位负责人：吴亮澄 图集技术负责人：郑立芹 乐捷 |
| 编制单位：机械部第一设计研究院 | 统一编号：DBJT11-106 | |
| 实行日期：一九九八年十二月一日 | 图集号：皖98S301 | 技术审定人：郑立芹 设计负责人：乐捷 |

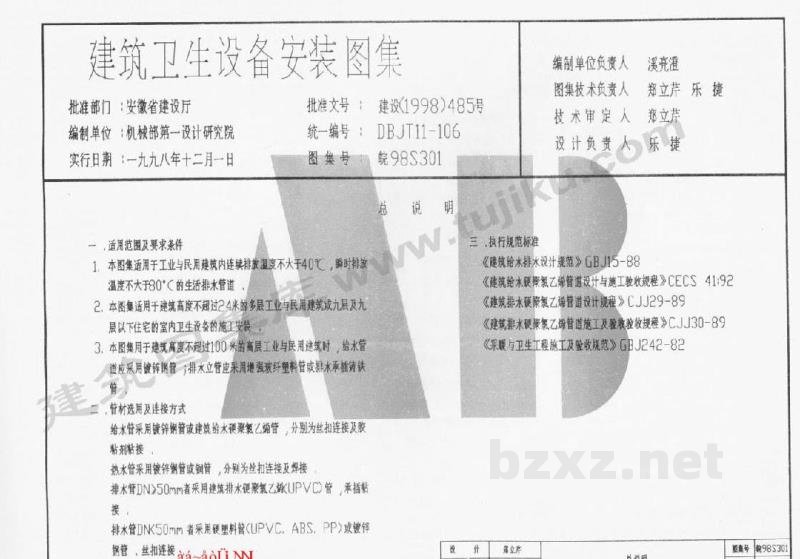

总说明
|
一、适用范围及要求条件
二、管材选用及连接方式 给水管采用镀锌钢管或建筑给水硬聚氯乙烯（UPVC）管，分别为丝扣连接及胶粘剂粘接。 热水管采用镀锌钢管或铜管，分别为丝扣连接及焊接。 排水管DN≥50mm者采用建筑排水硬聚氯乙烯（UPVC）管，承插粘接。 排水管DN<50mm者采用硬塑料管(UPVC, ABS, PP)或镀锌钢管，丝扣连接 |
三、执行规范标准
|
| 设 计 |
施 工 |
总说明 | 图集号 | 页次 |
|---|---|---|---|---|
| 总说明 | 皖98S301 | 1 | ||

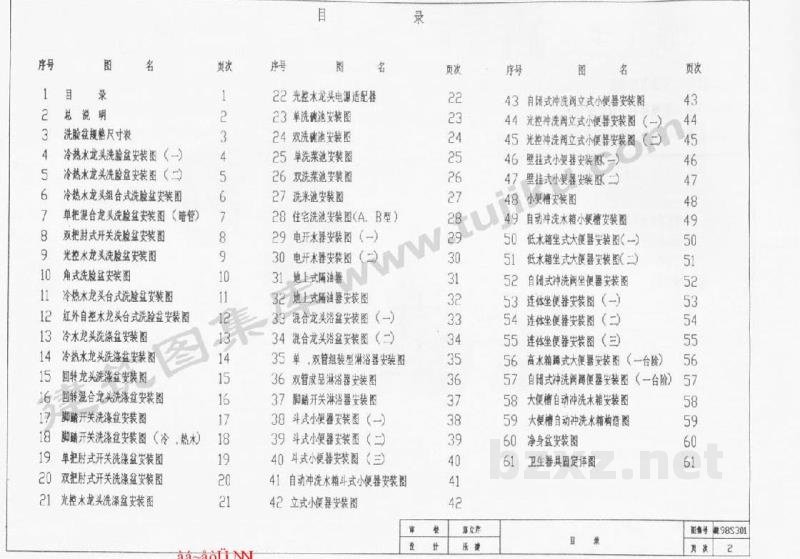

目 录

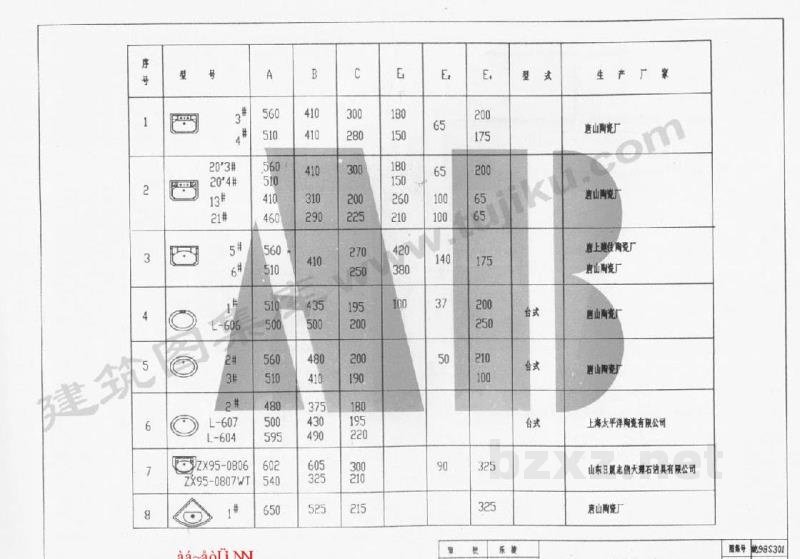

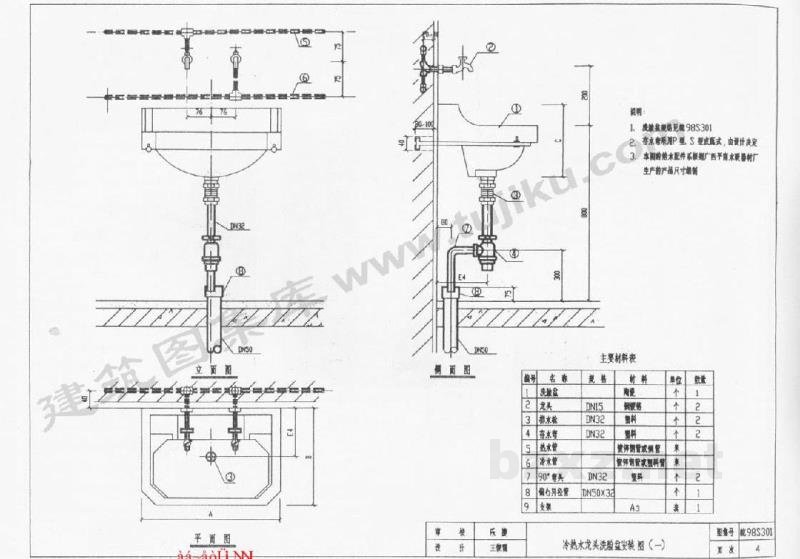

| 序号 | 图名 | 页次 | 序号 | 图名 | 页次 | 序号 | 图名 | 页次 | ||||||
|---|---|---|---|---|---|---|---|---|
| 1 | 目 录 | 1 | 22 | 光控水龙头电器适配器 | 22 | 43 | 自闭式冲洗阀立式小便器安装图 | 43 |
| 2 | 总 说 明 | 2 | 23 | 单洗菜池安装图 | 23 | 44 | 光控冲洗阀立式小便器安装图 (一) | 44 |
| 3 | 洗脸盆规格尺寸表 | 3 | 24 | 双洗菜池安装图 | 24 | 45 | 光控冲洗阀立式小便器安装图 (二) | 45 |
| 4 | 冷热水龙头洗脸盆安装图 (一) | 4 | 25 | 单洗菜池安装图 | 25 | 46 | 壁挂式小便器安装图 (一) | 46 |
| 5 | 冷热水龙头洗脸盆安装图 (二) | 5 | 26 | 双洗菜池安装图 | 26 | 47 | 壁挂式小便器安装图 (二) | 47 |
| 6 | 冷热水龙头组合式洗脸盆安装图 | 6 | 27 | 洗水池安装图 | 27 | 48 | 小便槽安装图 | 48 |
| 7 | 单把混合龙头洗脸盆安装图 (暗管) | 7 | 28 | 住宅洗池安装图(A、B型) | 28 | 49 | 自动冲洗水箱小便槽安装图 | 49 |
| 8 | 双把肘式开关洗脸盆安装图 | 8 | 29 | 电热水器安装图 (一) | 29 | 50 | 低水箱坐式大便器安装图(一) | 50 |
| 9 | 光控水龙头洗脸盆安装图 | 9 | 30 | 电热水器安装图 (二) | 30 | 51 | 低水箱坐式大便器安装图(二) | 51 |
| 10 | 角式洗脸盆安装图 | 10 | 31 | 地上式隔油器 | 31 | 52 | 自闭式冲洗阀坐便器安装图 | 52 |
| 11 | 冷热水龙头台式洗脸盆安装图 | 11 | 32 | 地上式隔油器安装图 | 32 | 53 | 连续坐便器安装图 (一) | 53 |
| 12 | 红外自控水龙头台式洗脸盆安装图 | 12 | 33 | 混合龙头浴盆安装图 (一) | 33 | 54 | 连续坐便器安装图 (二) | 54 |
| 13 | 冷水龙头洗澡盆安装图 | 13 | 34 | 混合龙头浴盆安装图 (二) | 34 | 55 | 连续坐便器安装图 (三) | 55 |
| 14 | 冷热水龙头洗澡盆安装图 | 14 | 35 | 单、双管组装型淋浴器安装图 | 35 | 56 | 高水箱蹲式大便器安装图 (一台阶) | 56 |
| 15 | 回转龙头洗澡盆安装图 | 15 | 36 | 双管成品淋浴器安装图 | 36 | 57 | 自闭式冲洗阀蹲便器安装图 (一台阶) | 57 |
| 16 | 回转混合龙头洗澡盆安装图 | 16 | 37 | 脚踏开关淋浴器安装图 | 37 | 58 | 大便槽自动冲洗水箱安装图 | 58 |
| 17 | 脚踏开关洗澡盆安装图 | 17 | 38 | 斗式小便器安装图 (一) | 38 | 59 | 大便槽自动冲洗水箱墙范围图 | 59 |
| 18 | 脚踏开关洗澡盆安装图 (冷、热水) | 18 | 39 | 斗式小便器安装图 (二) | 39 | 60 | 净身盆安装图 | 60 |
| 19 | 单把肘式开关洗澡盆安装图 | 19 | 40 | 斗式小便器安装图 (三) | 40 | 61 | 卫生器具固定详图 | 61 |
| 20 | 双把肘式开关洗澡盆安装图 | 20 | 41 | 自动冲洗水箱斗式小便器安装图 | 41 | |||
| 21 | 光控水龙头洗澡盆安装图 | 21 | 42 | 立式小便器安装图 | 42 | |||
| 图集号: 98S301 页次: 2 |
||||||||
| 编 制 | 审 计 | 审 核 | 总 监 理 | 目 录 | ||||
|---|---|---|---|---|---|---|---|---|
