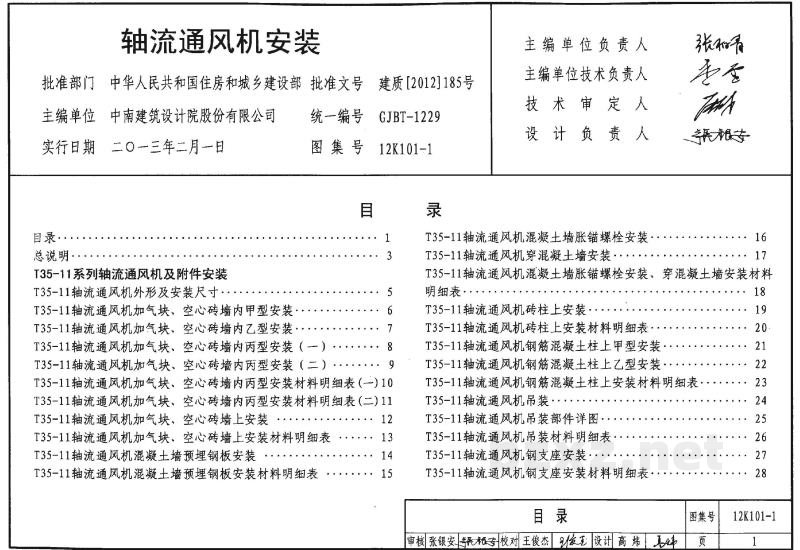

【12K101-1】 轴流通风机安装

1 编制依据

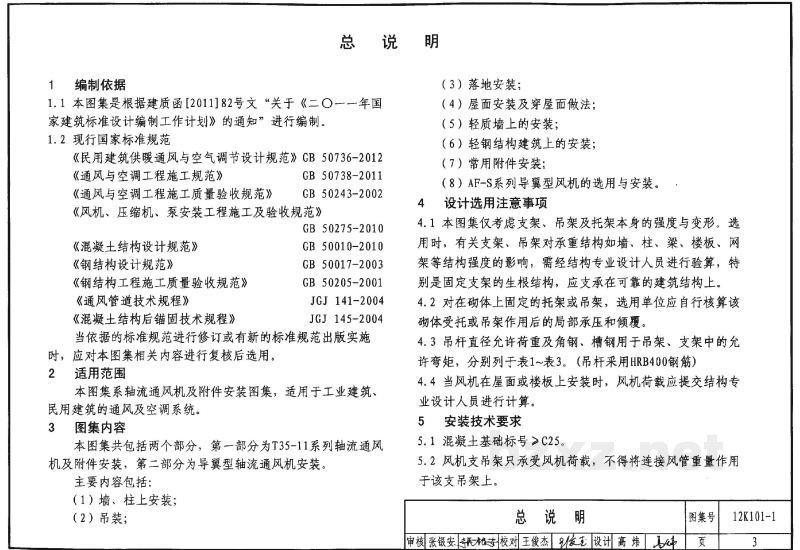

1.1 本图集是根据建质函[2011]82号文“关于《二〇一一年国家建筑标准设计编制工作计划》的通知”进行编制。

1.2 现行国家标准规范

当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用。

2 适用范围

本图集系轴流通风机及附件安装图集，适用于工业建筑、民用建筑的通风及空调系统。

3 图集内容

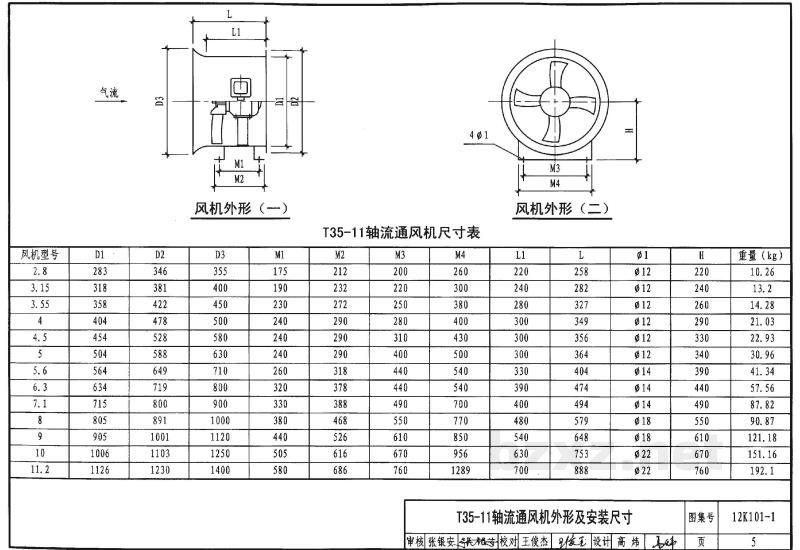

本图集共包括两个部分，第一部分为T35-11系列轴流通风机及附件安装，第二部分为导翼型轴流通风机安装。

主要内容包括：

1. 墙、柱上安装；
2. 吊架；

（3）落地安装；

（4）屋面安装及穿屋面做法；

（5）轻质墙上的安装；

（6）轻钢结构建筑上的安装；

（7）常用附件安装；

（8）AF-S系列导翼型风机的选用与安装。

4 设计选用注意事项

4.1 本图集仅考虑支架、吊架及托架本身的强度与变形。选用时，有关支架、吊架对承重结构如墙、柱、梁、楼板、网架等结构强度的影响，需经结构专业设计人员进行验算，特别是固定支架的生根结构，应支承在可靠的建筑结构上。

4.2 对在砌体上固定的托架或吊架，选用单位应自行核算该砌体受托或吊架作用后的局部承压和倾覆。

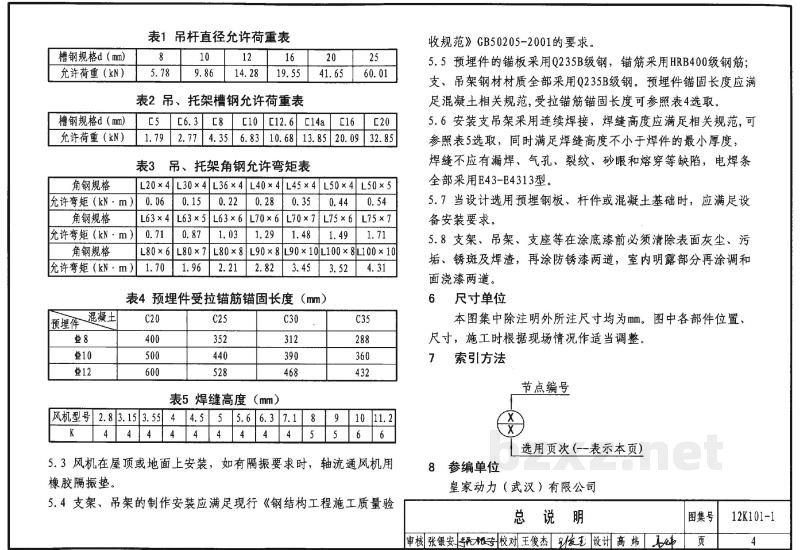

4.3 吊杆直径允许荷载及角钢、槽钢用于吊架、支架中的允许弯矩，分别列于表1~表3。（吊杆采用HRB400钢筋）

4.4 当风机在屋面或楼板上安装时，风机荷载应提交结构专业设计人员进行计算。

5 安装技术要求

5.1 混凝土基础标号＞C25。

5.2 风机支吊架只承受风机荷载，不得将连接风管重量作用于该支吊架上。
