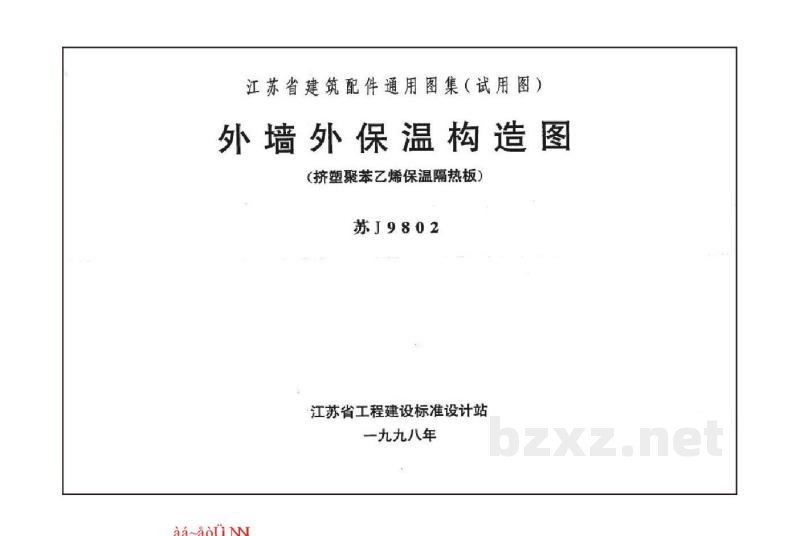

【苏J9802】 外墙外保温构造图（挤塑聚苯乙烯保温隔热板）

江苏省建筑配件通用图集（试用图）

外墙外保温构造图

（挤塑聚苯乙烯保温隔热板）

苏J9802

江苏省工程建设标准设计站
一九九八年

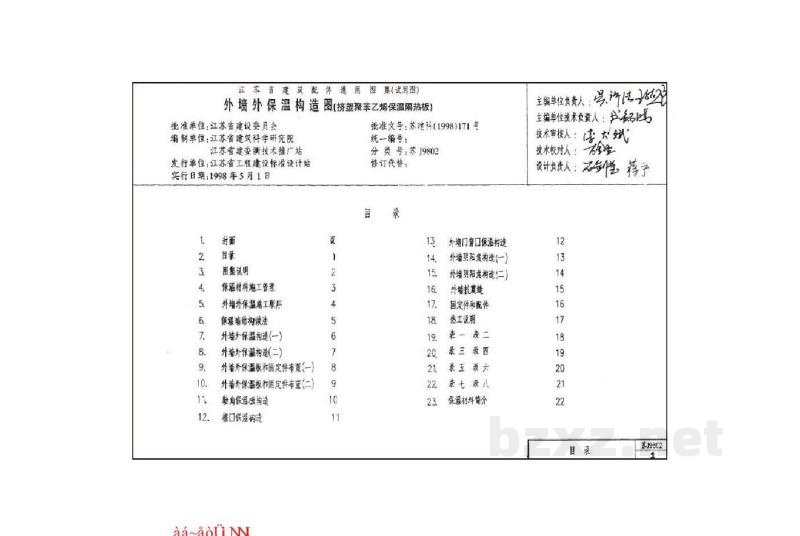

目 录

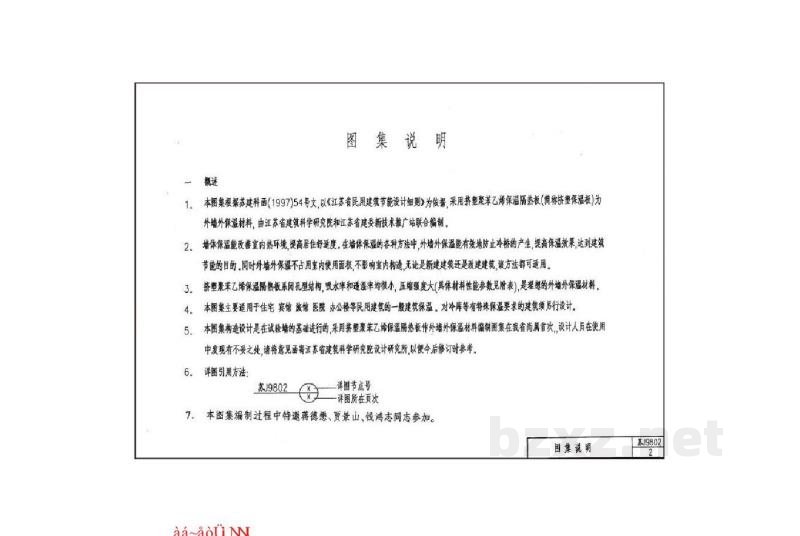

图集说明

一 概述

1. 本图集依据苏建科函(1997)54号文，以《江苏省民用建筑节能设计细则》为依据，采用挤塑聚苯乙烯保温隔热板（简称挤塑保温板）为外墙外保温材料，由江苏省建筑科学研究院和江苏省建筑设计院联合编制。
2. 墙体保温能改善室内热环境，提高居住舒适度。在墙体保温的各种方法中，外墙外保温能有效减少冷桥的产生，提高保温效果，达到建筑节能的目的。同时外墙外保温不占用室内使用面积，不影响室内构造。无论是新建建筑还是改建建筑，该方法都适用。
3. 挤塑聚苯乙烯保温隔热板系闭孔型结构，吸水率和线缩率均很小，压缩强度大（具体材料性能参数见附表），是理想的外墙外保温材料。
4. 本图集主要适用于住宅、宾馆、旅馆、医院、办公楼等民用建筑的一般建筑保温。对冷库等有特殊保温要求的建筑须另行设计。
5. 本图构造设计是在试验墙的基础上进行的，采用挤塑聚苯乙烯保温隔热板作外墙外保温材料编制图集在我省尚属首次，设计人员在使用中发现有不妥之处，请书面函告江苏省建筑科学研究院建筑设计研究所，以便今后修订时参考。
6. 详图引用方法：

表J9802 ① 详图节点号
② 详图所在页次

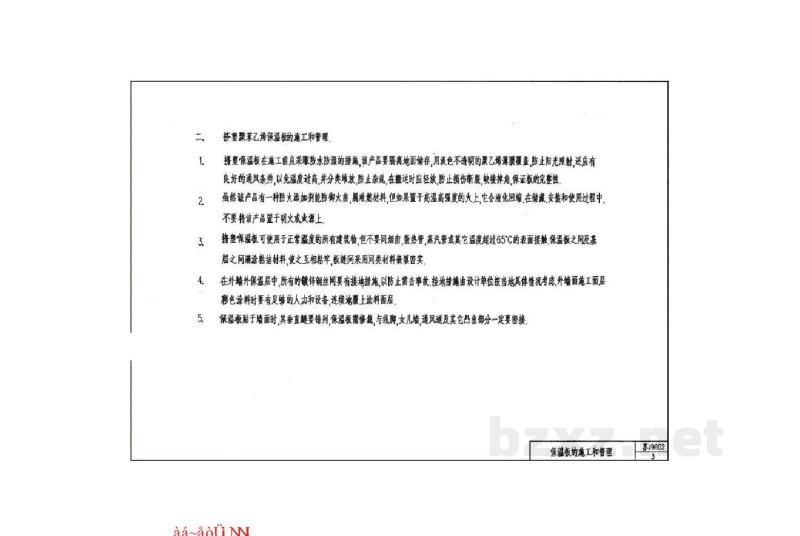

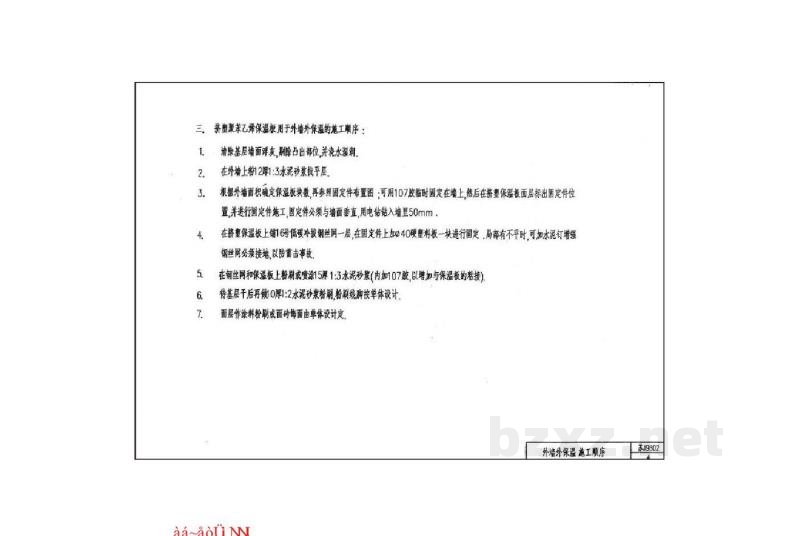

7. 本图集编制过程中特邀蒋德魁、贾景山、钱鸿志同志参加。
