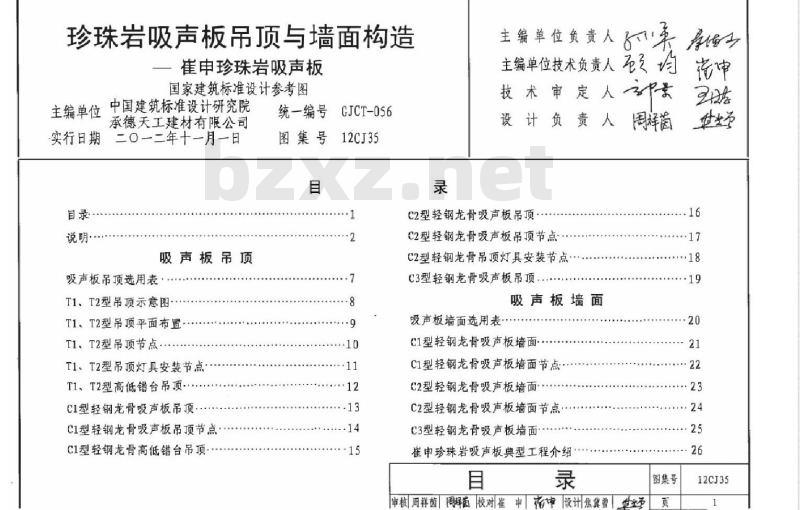

【12CJ35】 珍珠岩吸声板吊顶与墙面构造－崔申珍珠岩吸声板（参考图集）

珍珠岩吸声板吊顶与墙面构造
崔申珍珠岩吸声板
国家建筑标准设计参考图
中国建筑标准设计研究院
主编单位
承德天工建材有限公司
实行日期二0一二年十一月一日
说明·
吸声板吊顶
吸声板吊顶选用表
T1、T2型吊顶示意图
T1、T2型吊顶平面布置
T1、T2型吊顶节点
T1：T2型吊顶灯具安装节点
T1、T2型高低错台吊顶
C1型轻钢龙骨吸声板吊顶·
C1型轻钢龙骨吸声板吊顶节点
C1型轻钢龙骨高低错台吊顶
统一编号CJCT-056
图集号
12CJ35
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
C2型轻钢龙骨吸声板吊顶
C2型轻钢龙骨吸声板吊顶节点
C2型轻钢龙骨吊顶灯具安装节点C3型轻钢龙骨吸声板吊顶
吸声板墙面
吸声板墙面选用表·
C1型轻钢龙骨吸声板墙面·.
C1型轻钢龙骨吸声板墙面节点
C2型轻钢龙骨吸声板墙面
C2型轻钢龙骨吸声板墙面节点
C3型轻钢龙骨吸声板墙面
崔中珍珠岩吸声板典型工程介绍目
周释菌
图集号
审核周祥茵周辉菌校对雀申 福设计焦冀曾世页
12CJ35

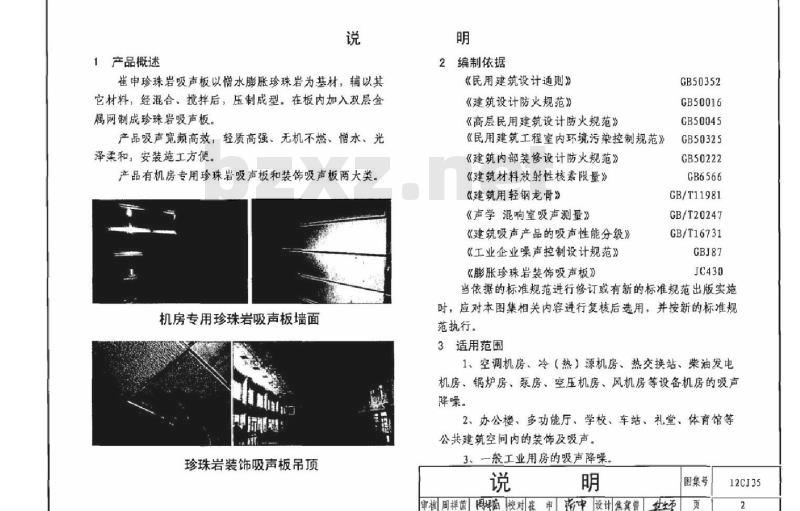

1产品概述
崔申珍珠岩吸声板以水膨胀珍珠岩为基材，辅以其它材料，经混合、搅拌后，压制成型。在板内加入双层金属网制成珍珠岩吸声板。
产品吸声宽频高效，轻质高强、无机不燃、忆水、光泽柔和，安装施工方便。
产品有机房专用珍珠岩吸声板和装饰吸声板两大类，机房专用珍珠岩吸声板培面
珍珠岩装饰吸声板吊顶
2编制依据
《民用建筑设计通则》
《建筑设计防火规范》
《高层民用建筑设计防火规范》《民用建筑工程室内环境污染控制规范》《建筑内部装修设计防火规范》《建筑材料放射性核素限量》
《建筑用轻钢龙骨》
《声学混响室吸声测量》
《建筑吸声产品的吸声性能分级》《工业企业噪声控制设计规范》《膨胀珍珠岩装饰吸声板》
GB50352
GB50016
GB50045
GB50325
GB50222
GB6566
GB/T11981
GB/T20247
GB/T16731
当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用，并按新的标准规范执行。
3适用范围
1、空调机房、冷（热）源机房、热交换站。柴油发电机房、锅炉房、泵房、空压机房、风机房等设备机房的吸声降噪。
2、办公楼、多功能厅、学校、车站、礼堂、体育馆等公共建筑空间内的装饰及吸声。3、一般工业用房的吸声降噪
审核周祥菌周坪菌校对翟申中设计焦宾警世土市图集号
12CJ35
4性能指标
4.1珍珠岩吸声板吸声系数见表1序号
材料名称
机房专用珍珠岩吸声板
机房专用珍珠岩吸声板
珍珠岩装饰吸声板
（密度275kg/m）
（密度275kg/m）
（密度380kg/m）
珍珠岩吸声板吸声系数表
注：表中数据根据国家建筑材料测试中心检验报告整理编制吸声系数
珍珠岩吸声板吸声系数图
后空腔
4000Hz
木龙骨
崔申机房专用
珍珠岩吸声板
+50,20
木龙骨
崔申机房专用
珍珠岩吸声板
降噪系数
珍珠岩吸声板测试构造简图
审核周祥菌周坪面校对翟申中设焦翼曾R
木龙骨
雀中珍珠岩
装饰吸声板
图集号
12CJ35

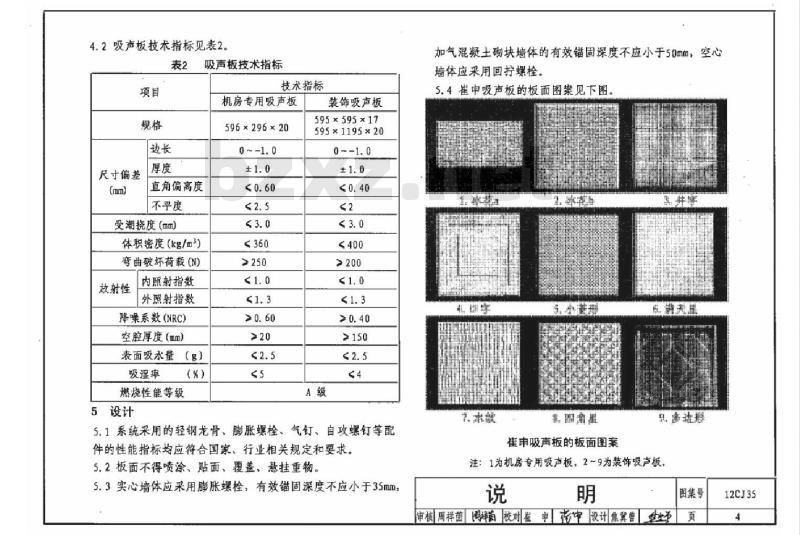

4.2吸声板技术指标见表2。
尺寸偏差
吸声板技术指标
技术指标
机房专用吸声板
596×296 ×20
直角偏高度
不平度
受潮挠度(mm)
体积密度（kg/m)）
弯曲破坏荷载(N)
放射性
内照射指数
外照射指数
降噪系数(NRC)
空腔厚度(mm)
表面吸水量（g）
吸湿率
（%）
燃烧性能等级
≤360
装饰吸声板
595×595×17
595×1195×20
≤400
5.1系统采用的轻钢龙骨、膨胀螺栓、气钉、自攻螺钉等配件的性能指标均应符合国家，行业相关规定和要求，5.2板面不得喷涂，贴面、瘦盖、悬挂重物5.3实心墙体应采用膨胀螺栓，有效锚固深度不应小于35mm，加气混凝土砌块墙体的有效错固深度不应小于50mm，空心墙体应采用回螺栓
5.4申吸声板的板面图案见下图，书事献
非嘟油量
崔申吸声板的板面图案
黑事洁
注：1为机房专用吸声板，2～9为装饰吸声板说
审核周祥菌周样菌校对翟申中设计焦宾普图集号
12CJ35
机房专用吸声板
装饰吸声板
6施工
规格尺寸（mm）
596×296×20
595×595×17
595×1195×20
吸声板的种类和吸声吊顶、墙面系统设计索引轻钢龙骨断面（mm）
C型龙骨
U型龙骨
T型主龙骨
T型次龙骨
L型边龙骨
50 ×19 x0. 4
38 × 12 ×1. 0
(50×15×1.2)
24×38
24×32
24×25
23×23
6.1.1建筑内地面施工时，楼层内各类主要管线安装完成后方可进行
电安装
高板安装。
应对现场进行清洁，清除积垢、灰尘、油污墙面平整度应符合验收要求。在水、前
力试验完毕后，应对龙骨进行隐蔽检查，合格后方可进入下道工序。
系统主要构造
20厚板+空腔
（空腔厚度根据设计要求
17厚板十空腔
（空腔厚度根据设计要求）
种露明孔口位置。
降噪系数
用于室内设备机房全部
吸声墙面和吸声吊顶
用于礼堂、多功能厅、
舞厅、写字楼、教室、车
站、侯机楼、商场、宾馆、
电子机房等建筑吸声吊顶
拱高度、灯槽、通风口的构造进行处理、分块及固定方法等应经试装并经设计、监理认可后，方可大面积施工。6.1.6
在安装吸声板之前应作防锈处理。6.
声板直接搁于龙骨上，安装时，板面的图案方向应一致（可说
审核同祥菌周棒菌校对翟中中设计焦冀曾图集号
12CJ35
根据板背的箭头方向判定）。安装时吸声板可根据需要钉，刨、割、钻，也可用无齿锯切割。验收
珍珠岩吸声板吊顶和墙面工程的验收应符合表4、求。
表面平整度
接缝直线度
接缝高低差
立面垂直度
表面平整度
阴阳角方正
接缝直线度
压条直线度
接缝高低差
吸声板吊顶安装的允许偏差和检验方法允许偏差（mm）
检验方法
用2m靠尺和塞尺检查
拉5m线，不足5m拉通线，
用钢直尺检查
用钢直尺和塞尺检查
吸声板墙面安装的允许偏差和检验方法允许偏差（mm）
检验方法
用2m垂直检查尺检查
用2m靠尺和塞尺检查
用直角尺检查bZxz.net
拉5m线，不足5m拉通线，
用钢直尺检查
拉5m线，不足5m拉通线，
用钢直尺检查
用钢直尺和塞尺检查
8索引方法
12CJ35
图集号-
9其它
编制，本图集的内容由该公司负责。说
详图号
详图页次
图集号
审核周祥菌周祥面校对崔电中设计您冀曾世12CJ35
龙骨尺寸
吸声板尺寸
龙骨层数
吸声板类别
?T1型吊顶
T2型吊顶
吸声板吊顶选用表
③C1型吊顶
U型龙骨38×12×1. 0（50×15×1.2）T1型主龙骨24×38；（24×32）T2型主龙骨24×38；（24×32）T1型次龙骨24×28；（24×25）T2型次龙骨24×28；（24×25595 × 595 × 17
595×1195×20
装饰吸声板
595 ×595×17
595×1195×20
有装饰和吸声要求的吊顶
挂件吊性
U型龙骨
边龙骨
型主龙骨
市吸声板
注：图中所有龙骨均为轻钢龙骨。垫件吊伴
U型龙骨
边龙骨
/T2型次龙骨
T2型主龙骨
装饰吸声板
C型轻钢龙骨
50×19 ×0.4
596 × 296 × 20
吊顶刚度较大
中6（中8）钢筋吊杆
U型龙骨
C型轻钢龙骨
机房专用吸声板
4）C2型吊顶
C型轻钢龙骨
50 ×19 x0. 4
596 × 296 ×20
机房专用吸声板
可缩小吊顶空间
吸顶吊件
C型轻钢龙骨
机房专用吸声板
吸声板吊顶选用表
5C3型吊顶
C型轻钢龙骨
50×19x0.4
596 × 296 × 20
可缩小吊顶空间
/C型轻铜龙骨
机房专用吸声板
图集号
审核周祥菌周辉酱校对翟申中设计焦冀曾华业至页
12CJ35
T1型次龙骨
24×28(24×25)
U型龙骨
38×12×1.0
(50 × 15 ×1. 2)
边龙骨
装饰吸声板
T1型骨吸声板吊顶示意图
T1型主龙骨
24×38(24×32)
T1型次龙骨
24×28(24×25)
T1型主龙骨
24×38(24×32)
边龙骨
注：T型主龙骨24×32和T型次龙骨24×25用于吊顶无较重灯具、风口时。挂件
T2型次龙骨
24 ×28 (24×25)
U型龙骨38×12×1. 0
(50 ×15×1.2)
边龙骨
23×23
T2型主龙骨
装饰吸声板
2型骨吸±板吊顶示意图
T2型主龙骨
24x38(24×32)
24 x 38 (24 x 32)
T2型次龙骨
24×28(24×25)
T1、T2型吊顶示意图
审核周祥菌周蜂菌校对堂申活中设计焦冀靠世递图集号
12CJ35
装饰吸声板
10人10
吊杆吊点
边龙骨
23×23
600600
10人10
≤1200
U型龙骨38×12×1.0
(50 × 15 × 1. 2 )
吊杆吊点
T1(T2)型主龙骨
≤1200
T1、T2型吊顶平面布置示例
24 x 38 (24 ×32)
T1(T2)型次龙骨
24×28(24x25)
中6（Φ8)钢筋吊杆
(05)86
配套吊件
U型龙骨
注：1.U型龙骨38×12×1.0用于不上人吊顶；U型龙骨50×15×1.2用于上人吊顶2，中6钢筋吊杆用于不上人吊顶：中8钢筋吊杆用于上人吊顶。
T1、T2型吊顶平面布置
审核周祥菌周辉窗校对雀申汽中设计焦翼世业图集号
12CJ35
射钉或
螺栓M6×40
边龙骨
塑料锚栓
边龙骨
射钉或
塑料锚栓
中6（8）钢筋吊杆
U型龙骨38×12×1.0
(50 × 15 × 1. 2 )
T1型主龙骨
24 x38 (24 x32)
装饰吸声板
中6（Φ8)钢筋吊杆
/U型龙骨38×12×1.0
(50 × 15 × 1. 2 )
装饰吸声板
注：本图集T型轻钢龙骨包括T1型龙骨和T2型龙骨，..oo.oo
中6（中8)钢筋吊杆
U型龙骨38×12×1.0
(50 × 15 × 1. 2)
T1型主龙骨
24×38(24×32)
3T)型次龙骨
28（24×25)
中8钢
筋吊杆
T1型主龙骨
24 ×38 (24 ×32)
888:888
装饰吸声板
1中6（中8）钢筋吊杆
T2型主龙骨
/24×38(24×32)
oo0000o
00000008
T2型次龙骨
24x28(24x25)
中6（中8)钢筋吊杆
U型龙骨38×12×1.0
(50 × 15 × 1. 2 )
装饰吸声板
soboooo
800098
T2型主龙骨
24×38(24×32)
T1、T2型吊顶节点
审核周祥茵周祥菌校对雀申中设计焦冀警社子图集号
12CJ35
日光灯箱
U型龙骨
T1(T2)型主龙骨
T1(T2)型次龙骨
600600600+
装饰吸声板
采光带平面示例1
灯带（宽度按工程设计）
￥009
装饰吸声板
采光带平面示例2
U型龙骨
另设钢筋吊杆
20,2020元
8888888
T1(T2)型主龙骨
24×38(24×32)
U型龙骨38×12×1.0
(50 ×15×1.2)
T1(T2)型主龙骨
T1(T2)型次龙骨
5o.o.8.o.o.o.a
T1(T2)型次龙骨
24×28(24×25)
日光灯箱
日光灯
U型龙骨38x12×1.0
（50x15x1.2)
中6钟8）钢筋吊
88888888
/装饰吸声板
另设钢筋吊杆
日光灯箱
11、T2型吊顶灯具安装节点
审核周祥茵周择窗校对耀申中设计焦戴兽世市图集号
12CJ35
≤150l
≤1200
1600160016001600
工型龙骨高低错台吊顶平面布置示例C型龙骨与U型龙骨
抽芯铆钉连接中距1200
U型龙骨38×12×1.0
( 50 × 15 × 1. 2)
5808888
中6（中8)钢筋吊杆
U型龙骨38×12×1.0
(50×15×1.2)
68:8:8:8:8:8:88:8
边龙骨
23×23
纸面石膏板
8.8.8:88:8.88
T1(T2)型主龙骨
24 × 38 (24 ×32)
装饰吸声板
装饰线
装饰吸声板
T1、T2型高低错台吊顶
审核周祥茵周降菌校对售申行中设计焦宾警节580880m
图集号
12CJ35
