【13CJ37】 YT无机活性保温材料系统建筑构造（参考图集）

国家建筑标准设计图集
13CJ37
YT无机活性保温材料系统建筑构造国家建筑标准设计参考图标准设计国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
使用正版图集
年终回报
免费网络课程
06828968
利无主机分
国家建筑标准设计
中国建筑标准设计研究院
图集号
03J001 墙大门
12J003室外工程
图集名称
04J008挡土墙一重力式，街重式，悬价式03J012-1.04J012-310J012-4环境景观04J101砖墙建筑构造（烧结多孔砖与普通砖蒸压类砖）02J102-2框架结构填充小型空心瑚块墙体建筑构造07J103-8双层养墙
03J104蒸压加气混献土明块建筑构造08SJ110-2预制混凝土外墙挂板
10J113-1内隔增-轻质条板（）
10J121外墙外保温建筑构造
11J122外墙内保温建统构造
12J201平屋面建筑构造
09J202-1玻屋面建筑构造（）
031203平座面改玻屋面建筑构造07J205玻璃采光顶
10J301地下建筑防水构造
12J304 楼地面建筑构造
06J305重载地面轨道手特珠楼地面071306窗井、设备吊装口。排水沟、集水坑02J331地沟及盖板
08J333建筑防肩蚀构造
02（03）J401钢梯（舍2003年局部修改版）06J403-1楼梯栏杆栏板
07J501-1钢雨篷（—）（玻瑞面板）03J502-1-3内装修（2003年合订本）07SJ504-1隔断 隔断墙（-）
06J505-1外装修（）
建筑专业图集简明目录
图集号
图集名称
06J506-1建筑外迪阳（一）
图集号
图集名称
05J910-1，2钢站构住宅（-）。（二)08J911 建城专业设计常用数据
11J508建筑玻居应用构造耗版隔断地械带烫水下或监播生型04J601-1木门窗
06J607-1建筑节能门窗（—）
121609防火门窗
04J610-1特种门窗
05J621-1天窗上悬钢天窗：中悬钢天窗，平天市05J621-3通风天商
05J624-1百叶窗（）
04631门、窗，慕墙窗用五金附件09801民用建筑工程建筑施工国设计深度图样091802民用建筑工程建筑初步设计深度旧样06SJ803民用建筑工程建就室内施工围设计汉度图05J804民用建筑工程总平西初专设计地工用设计深直图样06SJ805建筑场地园林景观设计深度及图择05SJ807民用建筑工程设计常见问题分析及图示05SJ811《建筑设计防火现范》图示121814:《汽车库，修车库，停车场设计防火规范》旧示07J901-1实验室建筑设备（—）（二）06J902-1医疗建筑一门，窗，隔断，防X射线构造07J912-1更配电所建筑构造
注23912-2雪用备用鸡锅炉房、冷（热）家机房、桑油发电机房、水果房02J915公用建筑卫生间
07J916-1住宅排气道（一）
101923收村中小呼校标准设计样图08J925-#压型钢板：美范版星面及功体建瓦构造（三）一金压型铝合全校031926建航无带码设计
05J927汽44（玻盟式）建城构造08J927-2祝技光汽车庆建航构造11J930住宅建筑构造
08193建热隔声与吸声构造
081933-体青场地与能（一）
J934-12中小学技设计靓范品图示中小学校场地与用房11935幼儿国建筑构造与设装
04CJ01-123变形量建筑构造（）（二），三）06CJO5蒙压轻质砂加气混靓主O快械材建构造13CJ06-2开窗机（二）消防联动智能开饰机07CJ09防水造汽膜建筑材造-特卫强的水选汽材料07J902-2、3医疗建筑一固定设施、卫生间、称器间，洗池07CJ10 聚合物水防水涂料建筑构造-RG防水涂料09CJ19高强薄股无砖砖面发石村造09SJ903-1 中小套型住宅优化设计071905-1防火建筑构造（）
08J907洁净厂房建筑构造
06J908-2公共建筑节能构造一夏热务冷，夏热冬暖地区091908-3建筑国护结构节能工程做法及数据06J908-7既有建筑节能改造
05J909工程做法
详细内容请参见2013年国标图集目录或查询国家建筑标准设计网（chinabuilding.com.cn)发行电话：010-68318822
国标图热线电话：010-6879910011CJ23-1，12CJ23-2自站防水村料建航柏造（）（二）LIC125 ZL轻质砂菜内外组保盟建就档造11CJ29TDF防水保温材料建航的造1ICJ30矿物纤维喷质涂保温，业声构型12CJ35珍珠岩吸声板节顶与墙面马道一北中小宏吸声板13CJ37YT无机活性保温材料系纯建航构国家建筑标准设计图集

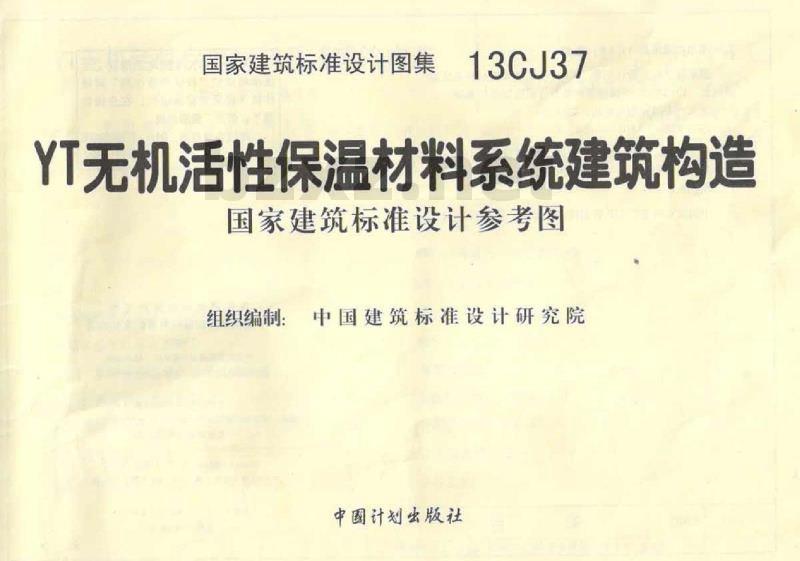

13CJ37
YT无机活性保温材料系统建筑构造国家建筑标准设计参考图
组织编制：中国建筑标准设计研究院中國计划出版社
图书在版编目（CIP）数据
国家建筑标准设计图集，YT无机活性保温材料系统建筑构造：13C377中国建筑标准设计研究院组织编制北京：中国计划出版社，2013.3ISBN978-7-80242-830-0
.D国.
Ⅲ建筑设计一中国一图集
2保温材料建筑构造一中国图集V.DTU2062TB35-64
中国版本图书馆CIP数据核字（2013）第043853号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权包括专有出版权厂在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
YT无机活性保温材料系统建筑构造13CJ37
中国建筑标准设计研究院 组织编制（邮政编码：100048电话：010-68799100）青
中国出版社出版
（地址：北京市西城区木棵地北里中号国宏大厦C座4层）北京国防印刷广印刷
787mmx1092mm1/162印8午号
2013年3月第1版2013年8月前1次印间ISBN978-7-80242-830-0
定价：25:00元
YT无机活性保温材料系统建筑构造国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院
南阳银通节能建材高新技术开发有限公司实行日期
月二O一三年三月一日
保温材料外墙保温层厚度选用表隔墙保温材料厚度选用表
屋面，层间楼板保温材料厚度选用表A型-外保温窗口节点构造
A型-外墙转角构造
A型内保温节点构造
B型-外保温窗口节点构造
统一编号
图集号
GJCT-057
13CJ37
主编单位负责人飞美晚点
主编单位技术负责人
技术审定人景秀宜谈
设计负责人王租充时
B型-外墙转角、地下室顶板保温B型-内保温节点构造
干挂石材幕墙保温构造
勒脚、女儿墙保温构造
变形缝保温构造
系统变形缝、分格缝
空调机揭板，水落管
防火隔离带构造
工程实例
审核王宝主2校对学宜璜香读设计焦筑普19
图集号
13CJ37
YT无机活性保温材料是以耐高温的天然无机轻集料为骨料，以及蛋白纤维多种无机改性和无机固化材料，经过工厂化生产面成的单组份保温隔热材料，施工现场不需添加任何其它材料，只需加水搅拌，便可使用的无机环保保温材料。2编制依据
《民用建筑工程室内环境污染控制规范》《公共建筑节能设计标准》
《民用建筑热工设计规范》
《建筑设计防火规范》
《建筑保温砂浆》
《夏热冬冷地区居住建筑节能设计标准》《严寒和寒冷地区居住建筑节能设计标准》《夏热冬暖地区居住建筑节能设计标准》《无机轻集料砂浆保温系统规程》《外墙外保温工程技术规程》
《外墙内保温工程技术规程》
GB50325-2010
GB50189-2005
GB50176-93
GB50016
GB/T20473
JGJ134-2010
JGJ26-2010
JGJ75-2012
JGJ253-2011
JGJ144
JGJ/T261-2011
当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用，并按新的标准规范执行。
品品生活天
3适用范围
3工本图集活用于全国各地区需冬季保温夏季隔热的民用建筑和工业建筑，以及既有建筑节能改造的保温工程3.2抗震设防烈度小于或等干8度的地区4Y无机活性保温材料及保温系统的性能4.1YT无机活性保温材料的特点：4.1.1YT无机活性保温材料可采用有网保温系统，也可采用无网保温系统。
YT无机活性保温材料无网保温系统利用具有良好的粘结性能和抗裂性能，施工时可不需加设网格布和抗裂砂浆直接在保温层上做涂料饰面和面砖饰面。但需满足表1一表8相关指标方可使用。
4.1.2YT无机活性保温材料施工方便造价低，施工操作与水泥砂浆抹灰使用方法相同，可用于不同墙体和其他部位施工简便，且降低了造价
4.13YT无机活性保温材料属A级不燃材料消防安全性能良好。
审核王宝玉江校对李宜项香道烫设计焦黄曾场图集号
4.2YT无机活性保温材料系统性能指标见表1.表1外墙外保温系统性能指标
耐候性
抗冲击性
现场面砖粘结蛋度
系统吸水量
（水中漫泡24h）
抹面层
水装气湿酒
性能指标
涂料饰面经80次高温（700）-淋水（15C）和5次加热（50℃）-冷冻（-20C）循环后不得出现开裂，空鼓或脱落：面砖饰面则增加至30次加热（50C）-冷冻-20C）话环
抗裂面层与保温层的拉伸粘结强度≥0.10MPa，并耳破坏部位应位于保温层内。
>101，无断裂
饰面系统的拉伸粘结强度0.4MPa<500g/m
>0.85g/(ml.6)
30次冻融循环后：系统无空鼓，脱落，无渗水裂缝：抹面层与保温层的拉伸粘结强度>0.10MPa
符合设计要求
4.3YT无机保温材料性能应符合表2要求表2YT无机活性保温材料性能指标性能指标
检验项目
干密度（kg/m）
导热系数【W/(m·K）)J
精热系数【w/（mz.k）]
线性收缩率（56d）（%）
抗压强度（MPa）
拉伸粘结强度（(MPa）
软化系数
柔韧性（压折比）
千燥收缩值
耐冻融
抗冲击力
放射性核内照射指数Ira
素限量
外照射指数工
燃烧性能
有网加强型
无网涂料型
(A1A3)
无网面砖型
（根据《蒸压加气混凝土砌块标准》GB11968-2006检测，标准要求≤0.5mm/m）实测值：0.38mm/m
表面无裂纹、空鼓、起泡、剥离现象10J
中楼王宝玉2校对李宜理香谈设计焦健营生市图集号
13CJ37
4.4YT无机活性保温材料
系统有两个系统：A系统
YT无机活性保温材料无网
系统和B系统-YT无机活性
保温材料有网系统：其中
B系统为加强型，在其系统
的保护层中加设耐碱玻纤
网市或热镀锌钢丝网及错
栓（见表3和表4）。
A系统-YT无机活性保
温材料无网系统适用于保
温层厚度小于35mm时采用
当保温层厚度大于35mm时
宜采用B系统-YT无机活性
保温材料有网系统
构造禾意图
注：外墙内外组合保温的基本构造：外保温部分表3的外保温做法：内保温部分按表3的内保温做法
A系统-Y无机活性保温材料无利基本国赠香统的基床特酒
①基层墙体
钢筋泥混泥土墙
各种砌体墙
（墙面不平时
水泥砂柴找平）
钢筋班土墙
各种砌体墙
（墙面不平时，
水泥砂浆找平）
钢筋泥凝土墙
各种砌体墙
（墙面不平时。
来泥砂浆我平）
2家面端
葡菜面粉
光滑雅斑
土增面时
需界面砂
界面砂浆
（光滑灌凝
生墙面时。
霉界面砂
国保温品
YT无机品械
保照精料
YT无机器性
保温材料
无机器性
保温村料
中你画县
无性利水献子
工程世件有婴求时）
谢动肤粘型
柔性厨水腻子
涂科或壁材
图集号
审核王室玉记校对李理香道夜设计焦翼手13CJ37
构造示意图
表4B系统-YT无机活性保温材料有网系统基本构造系统的基本构造
①基层墙体
锅筋混凝生墙
各种动体墙
（墙面不平时，
水泥砂浆找平）
钢筋混凝土墙
各种砌体墙
（墙面不平时）
水泥砂浆找平）
钢筋混凝土墙
各种砌体墙
（墙面不平时）
水泥砂浆找平）
②界面层
界面砂浆
光滑混凝
土墙面时，
需界面砂
界面砂浆
（光滑混凝
土墙面时，
需界面砂
界面砂浆
（光清混凝
土墙面时，
需界面砂
注：外墙内外组合保温的基本构造：外保温部分按表4的外保温做法：内保温部分按表4的内保温做法
?保温屋
YT无机活性
保温材料
YT无机活性
保温材料
YT无机活性
保温材料
④抹面层
抗裂砂浆复合耐碱玻纤网布
厚度3mml-5mm
做法：抗裂砂浆复合耐碱玻纤网布厚度3mm~5mm。用塑料锚栓
与基层培体销固
做法2：抗裂砂浆复合热镀锌电焊网（四角电焊网或六角编织网）
厚度10mm-15mm：用塑料错栓
与基层墙体锚固
抗裂砂浆复合耐碱玻纤网布
厚度3mm-5mm
审核王宝玉校对李宜项香直谈设计焦葬勤世饰面层
柔性耐水腻子
工程设计有要求时
面砖胶粘剂
与缝料
柔性耐水腻子
涂料或璧材
图集号
13CJ37
4.5YT无机活性保温材料系统组成材料性能4.5.1界面砂浆的性能应符合表5的要求表5界面砂浆的性能指标
拉伸粘结强度
原强度（MPa）
浸水，（MPa）
可操作时间（h）
4.5.2抗裂砂浆的性能应符合表6的要求表6抗裂砂浆的性能指标
可使用时间
可操作时间（h）
在可操作时间内拉伸粘结强度（MPa）原拉伸粘结强度（常温28d）（MPa）浸水拉伸粘结强度（常温28d.浸水7d）（MPa）透水性（24h）（mL）
压折比
4.5.3饰面涂料应与YT无机活性保温材料具有相容性，且其性能除应符合国家现行相关标准外，尚应符合表7的要求，表7饰面涂料的抗裂性能指标
抗裂性
平涂用涂料
连续性复层建筑涂料
浮雕类非连续性复层建筑涂料
断裂伸长率150%
主涂层的断裂伸长率100%
主涂层初期千燥抗裂性
满足要求
4.5.4面砖饰面时，面砖、热镀锌金属网面砖胶粘剂面砖填缝剂，耐碱玻纤网布和错栓的性能要求见表8一表14面砖饰面用面砖胶粘剂粘贴面砖面砖胶粘剂3mm-5mm厚，面砖终不得小于5mm，每六层楼应加设一道20mm宽的面砖缝，常温施工24h后要喷水养护，粘贴好后用面砖填缝剂勾缝，面砖缝应凹进面砖外表面2mm抗冻性试验应接《外墙饰面砖工程施工及验收规程》JGJ126规定的试验温度进行
面砖应采用粘贴面带有热尾槽的产品并不得残留脱模剂一其性能除应符合国家相关标准要求外，尚应符合表10的要求。
表8面砖性能指标
质量（kg/m）
单块面积（em）
长度或宽度（mm）
厚度（m）
吸水率
抗冻性
VIVI气模区
I.m.V.V气限区
1，VVI气领区
山气俄区
≤200
不少于50次承融循环
不少于40次冻融循环
图集号
审核王宝宝校对李宜埃香道烫设计焦货普社上手13CJ37
表9热镀锌电焊网性能指标
镀锌工艺
丝径（mm）
网孔大小（mm）
焊点抗拉力（N）
网面镀锌屋质量（g/m2）
性能指标
先焊接，后热镶锌
0.90±0.04
12.7×12.7
表10面砖胶粘剂性能指标
拉伸粘结原强度（MPa）免费标准bzxz.net
爱水后的拉伸粘结强度（MPa）
热老化后的拉伸粘结强度（MPa）融循环后的拉伸粘结强度（MPa）晾置时间，20min的拉伸粘结强度（MPa）清移（mm）
模向变形（）
表11面砖填缝剂性能要求
抗折强度
标准试验条件
冻融循环后
收络值（mm/m）
240min
横向变形）
表12玻纤网布性能指标（适用于涂料饰面）检验项目
网孔中心距（mm）
单位面积质量（包/m）
耐减拉伸断裂强力（经纬向）（N/50mm断裂伸长率（经、纬向）（%）
耐减断裂强力保留率（经：纬向）（%）性能要求
表13耐碱玻纤网布性能指标（适用于面砖饰面）检验项目
网孔中心距（mm）
单位面积质量（g/m）
拉伸断裂强力（经：纬向）（N/50mm）断裂伸长率（经、纬向）（%）
耐碱断裂强力保留率（经纬向）（%）可燃物含量（%）
性能要求
Zr02含量（14.50.8）ET10含量
氧化锆，氧化钛含量（%）（6±0.5）或ZrO和T10含量219.2且zr0含量2137或zr0含量216
表14错栓主要性能指标
单个锚栓抗拉承
载力标准值KNO
混凝土
实心砖
性能指标
多孔砖
泥髪生小型
空心翻块
图集号
审核主宝玉之万校对李宜球香凌设计焦建警13CJ37
5设计
5.1一般规定
5.1.1YT无机活性保温材料系统可应用于建筑物的外墙外保温，内保温、内外组合保温、楼梯间保温、分户墙保温防火隔离带、楼地面及屋面保温5.1.2外墙阳角、阴角部位及门窗洞口周边和转角部位应作加强处理并应符合以下要求：1对涂料饰面，应在阳角，阴角部位护面层中附加玻纤网格布：包转宽度每边应大于等于150mm2不论何种饰面门窗洞口周边应采用加强型网市或标准型网市进行加固，并在角部459方向加贴小块网市，尺寸可取200mm×400mm
5.1.3YT无机保温材料系统应结合立面设计合理设置分格缝，终宽宜为8mm10mm，水平分格缝间距应小于等于6m，垂直分格缝间距应小于等于12m，如建筑物设有腰线或凹凸线，可不设分格终
5.1.4基层墙面平整时可不做水泥砂浆找平层。保温层厚度不应大于50mm
6施工
6.1施工准备
6.1.1基层处理
（1）墙面应清理干净、无污垢：无油渍、灰尘等，墙表面大于或等于5mm的凸出部分应铲平2）贴面砖工程，应在现场作面砖抗拉拨试验（3）粘土砖墙一般只霸浇水润湿印可，其它基层墙体应洒水湿润墙体。
6.12材料配制
保温材料与本质量比1.5：1左有，报据不同地区，不同季节，不同基层墙休村质以及施工要求适当调整，达到易于操作，搅拌3一5分钟村料达到均勺印可使用6.2TT无机活性保温材料的使用要点第一遍厚度掌握在10mm左右，其后每遍掌握在15-20mm之间，一般保温材料厚度在30mm内二次批抹即可完成，全部工序可当天完成：当保温层光全固化后为河进行饰面层施工心.3施工作业注意事项
6.3.1YT无机活性保温材料现场施工，严禁添加外加材料6.3.2配置的浆料要随配随用，以两小时左右用完为宜，没用完的浆料产禁二次使用
7索引方法
8其他
13CJ37
8.1本图集中除注明单位者外其他均以mm为单位8.2图集基层墙体统一用钢筋混凝土图例表示，也适用于其他砌体墙
8.3本图集是以南阳银通节能建材商新技术开发有限公司提供的技术资料编制，仅限于南阳银通公司YT无机活性保温材料系统构造使用，本图集的内容由该公司负责，说
审核王宝王之校对李宜项香真淡训焦黄兽土图集号
13CJ37
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
