【13CJ41】 GFZ聚乙烯丙纶增强复合防水构造（参考图集）

13CJ41
GFZ聚乙烯丙纶增强复合防水构造参考图集
使用正版图集
注册积分
年终回报
免费网络课程
中国建筑标准设计研究院
08721452
刮开此处上网积分

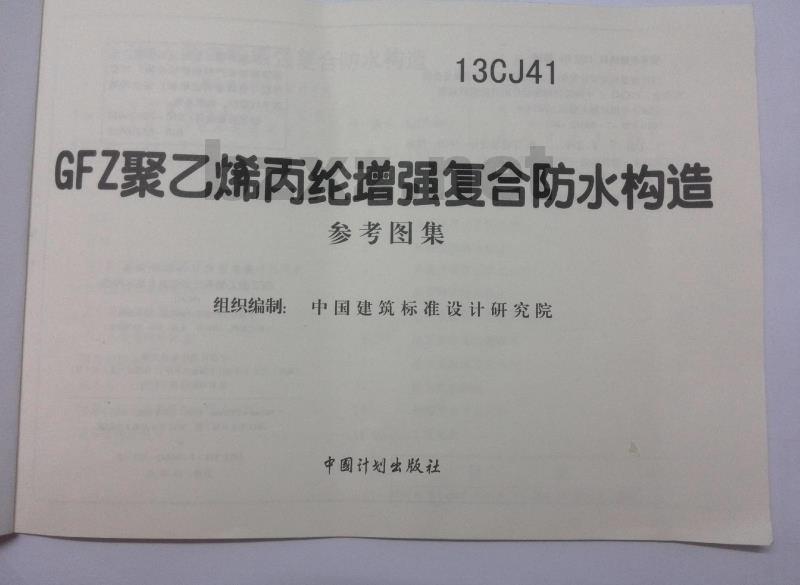

13CJ41
GFZ聚乙烯丙纶增强复合防水构造参考图集
组织编制中国建筑标准设计研究院中國计划出版社

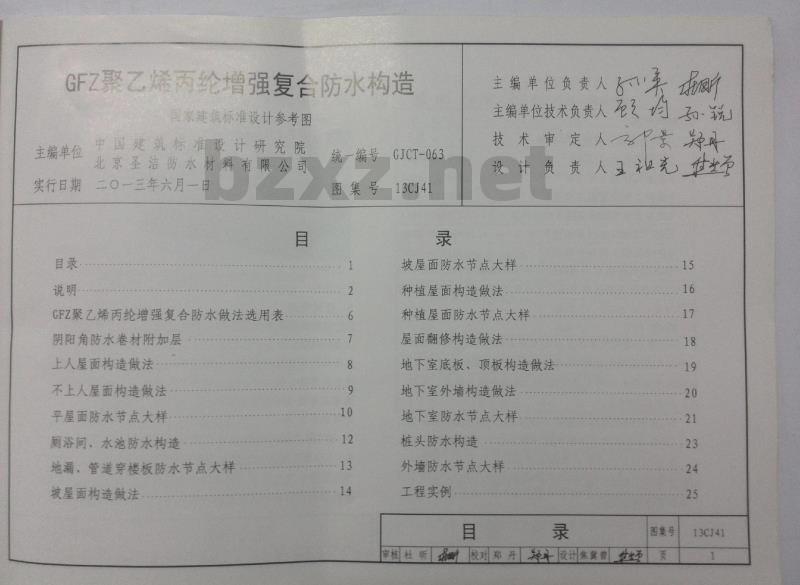

GFZ聚乙烯丙纶增强复合防水构造国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院
北京圣洁防水材料有限公司
实行日期
月二〇一三年六月一日
GFZ聚乙烯丙纶增强复合防水做法选用表阴阳角防水卷材附加层
上人屋面构造做法
不上人屋面构造做法
平屋面防水节点大样
网浴间、水池防水构造
地漏、管道穿楼板防水节点大样坡屋面构造做法
统一编号 GJCT-063
图集号13CJ41
主编单位负责人来办
主编单位技术负责人设有税
技术审定人以景郑丹
设计负责人五克时
坡屋面防水节点大样
种植屋面构造做法
种植屋面防水节点大样
屋面翻修构造做法
地下室底板、顶板构造做法
地下室外墙构造做法
地下室防水节点大样
桩头防水构造
外墙防水节点大样
工程实例
审核杜昕校对郑丹牛设计焦冀曾专土平图集号
13CJ41

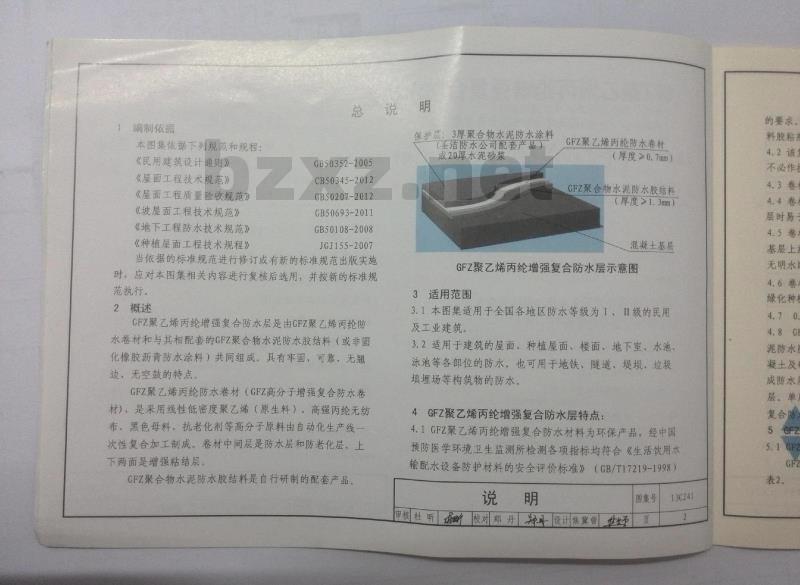

1编制依据
本图集依据下列规范和规程：
《民用建筑设计通则》
《屋面工程技术规范》
《屋面工程质量验收规范》
《坡屋面工程技术规范》
《地下工程防水技术规范》
《种植屋面工程技术规程》
总说明
保护层：3厚聚合物水泥防水涂料（圣洁防水公司配套产品）
或20厚水泥砂浆
GB50352-2005
CB50345-2012
GB50207-2012
GB50693-2011
GB50108-2008
JGJ155-2007
当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用，并按新的标准规范执行。
2概述
GFZ聚乙烯丙纶增强复合防水层是由GFZ聚乙烯丙纶防水卷材和与其相配套的GFZ聚合物水泥防水胶结料（或非固化橡胶沥青防水涂料）共同组成。具有牢固，可靠，无翘边、无空鼓的特点。
GFZ聚乙烯丙纶防水卷材（GFZ高分子增强复合防水卷材），是采用线性低密度聚乙烯（原生料）、高强丙纶无纺布、黑色母料、抗老化剂等高分子原料由自动化生产线一次性复合加工制成。卷材中间层是防水层和防老化层，上下两面是增强粘结层。
GFZ聚合物水泥防水胶结料是自行研制的配套产品。GFZ聚乙烯丙纶防水卷材
（厚度≥0.7mm）
GFZ聚合物水泥防水胶结料
（厚度>1.3mm）
混凝土基层
GFZ聚乙烯丙纶增强复合防水层示意图3适用范围
3.1本图集适用于全国各地区防水等级为1、IⅡI级的民用及工业建筑。
3.2适用于建筑的屋面、种植屋面、楼面、地下室、水池、泳池等各部位的防水。也可用于地铁、隧道、堤坝、垃圾填埋场等构筑物的防水。
4GFZ聚乙烯丙纶增强复合防水层特点：4.1GFZ聚乙烯丙纶增强复合防水材料为环保产品，经中国预防医学环境卫生监测所检测各项指标均符合《生活饮用水输配水设备防护材料的安全评价标准》（GB/T17219-1998）说明
审核 杜听 杨校对郑丹设计焦英曾世图集号
13CJ41
的要求。
料胶粘
4.2该生
不必作专
层时易
基层上
无明水
绿化种机
泥防水厂
凝土及
成防水，
层。单
复合房
表2。

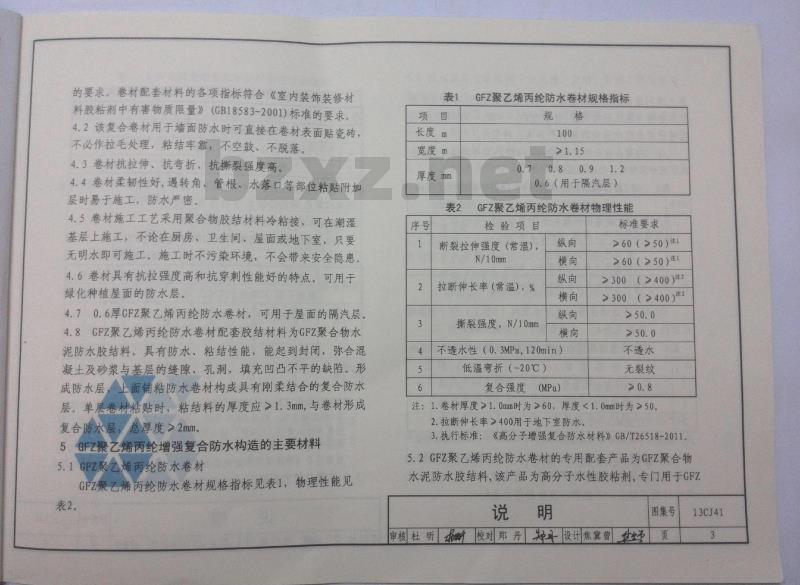

的要求。卷材配套材料的各项指标符合《室内装饰装修材料胶粘剂中有害物质限量》（GB18583-2001）标准的要求。4.2该复合卷材用于墙面防水时可直接在卷材表面贴瓷砖，不必作拉毛处理，粘结牢靠，不空鼓、不脱落。4.3卷材抗拉伸、抗弯折、抗撕裂强度高。4.4卷材柔韧性好，遇转角、管根、水落口等部位粘贴附加层时易于施工，防水严密。
4.5卷材施工工艺采用聚合物胶结材料冷粘接，可在潮湿基层上施工，不论在厨房、卫生间、屋面或地下室，只要无明水即可施工。施工时不污染环境，不会带来安全隐患。4.6卷材具有抗拉强度高和抗穿刺性能好的特点。可用于绿化种植屋面的防水层。
4.70.6厚GFZ聚乙烯丙纶防水卷材，可用于屋面的隔汽层4.8GFZ聚乙烯丙纶防水卷材配套胶结材料为GFZ聚合物水泥防水胶结料，具有防水、粘结性能，能起到封闭，弥合混凝土及砂浆与基层的缝隙、孔洞，填充凹凸不平的缺陷。形成防水层
面铺粘防水卷材构成具有刚柔结合的复合防水层。单层卷材粘贴时，粘结料的厚度应>1.3mm，与卷材形成复合防
系厚度>2mm。
GFZ聚乙烯丙纶增强复合防水构造的主要材料5
表2。
GFZ聚乙烯丙纶防水卷材
GFZ聚乙烯丙纶防水卷材规格指标见表1，物理性能见表1
长度m
宽度m
厚度mm
GFZ聚乙烯丙纶防水卷材规格指标规格
0.70.80.91.2
0.6（用于隔汽层）
表2GFZ聚乙烯丙纶防水卷材物理性能序号
检验项目
断裂拉伸强度（常温）：
N/10mm
拉断伸长率（常温），%
撕裂强度，N/10mm
不透水性（0.3MPa，120min）
低温弯折（-20℃）
复合强度(MPa）
标准要求
>60（>50）注1
>60（>50）注
>300（>400）注2
>300（>400）注2
不透水
无裂纹
注：1.卷材厚度>1.0mm时为>60，厚度<1.0mm时为>50。2.拉断伸长率>400用于地下室防水。3.执行标准：《高分子增强复合防水材料》GB/T26518-20115.2GFZ聚乙烯丙纶防水卷材的专用配套产品为GFZ聚合物水泥防水胶结料，该产品为高分子水性胶粘剂，专门用于GFZ说明
审核杜昕校对郑丹设计焦冀曾世场图集号
13CJ41
聚乙烯丙纶防水卷材的粘结。通过配套的使用，可有效提高防水卷材与基底粘结强度，防止空鼓、开裂。GFZ聚乙烯丙纶增强复合防水系统的配套产品有三种型号（1)GFZ聚合物水泥防水胶结料（A型）：用于和基层混凝土或水泥砂浆粘结，性能见表3。
表3GFZ聚合物水泥防水胶结料（A型）物理性能指标序号
检验项目
剪切状态下的粘合性
标准试验条件（卷材-卷材），N/mm剪切状态下的粘合性
标准试验条件（卷材-基底），N/mm标准要求
注：符合《高分子防水卷材胶结剂》JC863-2000的标准要求。(2）GFZ渗透结晶型水泥防水涂料（B型）。用于桩头防水部位。性能见表4。
表4GFZ渗透结晶型水泥防水涂料（B型）物理性能指标序号
检验项目
3d净浆抗压强度，MPa
湿基面粘结强度，MPa
7d抗渗压力，MPa
标准要求
特合《水泥基渗透结晶型防水材料》GB18445-2001的标准要求。注：
3）GFZ聚合物水泥防水涂料（C型）。用于需做防水涂料的部位，使保护层部位不开裂、有柔性、附着力强，长久风吹日晒不掉皮、不起砂，性能指标见表5表5
GFZ聚合物水泥防水涂料（C型）物理性能指标检验项目
3d净菜抗压强度，MPa
7d抗渗压力（涂层），MPa
粘结力，MPa
标准要求
注：特合《无机防水堵漏材料质量检验评定标准》DBJ01-55-2001的要求，5.3GFZ聚乙烯丙纶防水卷材具有良好的耐根穿刺性能北京市园林科学研究所检测报告见表6.表6种植屋面用防水材料耐根穿刺性能检测报告防水做法：两道防水层做法
实验容器
穿透卷材的根的数量
卷材平面无缝角
穿入卷材的根的数量
接缝处卷材平面无缝角 接缝处
检测结论：依据《种植屋面用耐根穿刺防水卷材》JC/T1075-2008附录A的实验方法，经过2年的时间，植物的根没有侵入GFZ高分子增强复合防水卷材（GFZ聚乙烯丙纶防水卷材）的平面和接缝，GFZ高分子增强复合防水卷材（GFZ聚乙烯丙纶防水卷材）的耐根穿刺性能符合《种植屋面用耐根穿刺防水卷材》JC/T1075-2008的规定5.4非固化橡胶沥青防水涂料物理性能指标见表7说明
审核杜听易校对郑丹地牛设计焦冀管世女币图集号
13CJ41
表7非固化橡胶沥青防水涂料物理性能指标技术指标
固体含量，%
粘结性能
延伸性
低温柔性
耐热性
热老化
70℃×168h
自愈性
剪切状态下的蠕
变性能N/mm
抗窜水性能
安全性
干基面
潮湿基面
延伸性mm
低温柔性
标准条件
热老化
闪点℃
100%内聚破坏
-20℃，无裂纹
无流动、滑动、滴落
-15℃，无裂纹
无渗水
无窜水Www.bzxZ.net
注：非固化橡胶沥青防水涂料是以橡胶、沥青和助剂混合制成的在应用状态下长期保持粘性膏状体的防水材料。6施工注意事项
6.1应对上道工序进行质量验收，合格后方可进行防水施工。
6.2宜在为0℃-30℃范围内施工（超出规定的温度范围时可采取特殊的保温或降温措施）。施工后的防水层在正常条件下4小时内不得淋雨。如冬季施工可选用非固化橡胶沥青防水涂料粘结，食
保证质量，粘结力好。
6.3应避免在五级风以上天气施工，如遇异常天气应采取保护措施。
6.4防水层与立面结构（女儿墙、立墙、天沟）等连接处均可做成直角（圆弧亦可）。
6.5找平层与基层应粘结牢固、表面平整、洁净、找平层厚度按工程设计。
6.6防水层的保护层做法按工程设计。6.7水泥标号为P042.5普通硅酸盐水泥6.8GFZ聚合物水泥防水胶结料（A型）配比：水泥：胶：水=50：1：25（重量比）施工现场应根据基底的干、湿度调整胶结料的浓度6.9冬季施工已有多年实践经验，可保证工程不渗不漏，达到防水质量要求（在-10℃以内可以施工）。冬季施工GFZ聚合物水泥防水胶结料的配比：①防冻剂：聚合物胶结料中加入防冻剂（型号：TX-1,掺量3~5%）。
②胶结料的配比：（重量比）
水泥：防冻剂：粘结粉：水=100：（3~5）：2：507其他
7.1本图集中除注明单位者外，其他均以mm为单位7.2其他未尽事宜，均应按照国家现行标准执行。7.3本图集根据北京圣洁防水材料有限公司提供的技术资料编制，图集的解释由该公司负责8详图索引方法
13CJ41
详图编号
详图页次
图集号
审核杜昕校对郑丹设计焦冀曾
13CJ41
屋面防水
楼面防水
适用范围
重要的建筑
和高层建筑
（两道防水）
一般的建筑
一通防水）
屋面隔汽层
（一道做法）
厨房、卫生间
等需要做防水
的楼板
防水做
法编号
构造做法
①0.7厚GFZ聚乙烯丙纶防水卷材+1.3厚GFZ聚合物水泥防水
胶结料铺贴
②0.7厚GFZ聚乙烯丙纶防水卷材+1.3厚GFZ聚合物水泥防水
胶结料铺贴
①0.7厚GFZ聚乙烯丙纶防水卷材+1.3厚GFZ聚合物水泥防水
胶结料铺贴
②1.2厚FZ聚合物水泥防水涂料
（C型）
0.7厚GFZ聚乙烯丙纶防水卷材
+1.3厚GPZ聚合物水泥防水
胶结料铺贴
0.6厚GFZ聚乙烯丙纶防水卷材
+1.3厚CFZ聚合物水泥防水
胶结料铺贴
0.7厚GFZ聚乙烯丙纶防水卷材
+1.3厚GFZ聚合物水泥防水
胶结料铺贴
地下室防水
水池、泳池防水
适用范围
卫生间等
需要做防
水的墙面
防水等级
防水等级
防水做
法编号
GFZ-10
构造做法
2.2厚GFZ聚合物水泥防
水涂料（C型）
（分两次涂刷）
①0.7厚CFZ聚乙烯丙纶防水卷
材+>1.3厚CFZ聚合物水泥
防水胶结料铺贴
②0.7厚GFZ聚乙烯丙纶防水卷
材+>1.3厚CFZ聚合物水泥
防水胶结料铺贴
①0.1厚CFZ聚乙烯丙纶防水卷
材+>1.3厚CFZ聚合物水泥
防水胶结料铺贴
②1.2厚FZ聚合物水泥防水涂料
（C型）
0.9厚GFZ聚乙烯丙纶防水卷材
+1.3厚GFZ聚合物水泥防水
胶结料铺贴
0.8厚GFZ聚乙烯丙纶防水卷材
+1.3厚GFZ聚合物水泥防水
胶结料铺贴
此做法用于一般蓄水池，如水池较大需注：
加厚卷材或增加卷材层数，由设计人定。GFZ聚乙烯丙纶增强复合防水做法选用表审核杜昕品校对郑丹干设计焦冀曾好图集号
13CJ41
南水卷
施工工序1
200宽卷材立面平面各粘结100
施工工序3
剪阳角附加卷材，从任何
边中点剪至正方形中点
施工工字5
剪阳角附加卷材，在任一边
中点剪成深度为100的小口
施工工序2
施工主防水层，向上卷起250
施工工序4
粘贴阳角附加卷材
施工工序6
粘贴阳角附加卷材
阳角墙地搭接详图
施工工序1
200~300宽卷材立面平面各
粘结100~150
施工工序3
剪阴角附加卷材，在任一边
中点剪成深度为100的小口
施工工序2
施工主防水层，向上卷起250
施工工序4
粘贴阴角附加卷材
阴角墙地搭接详图
注：附加层均为0.7厚卷材。（卫生间墙面阴角可不设附加层）阴阳角防水卷材附加层
审核杜昕品校对郑丹设计焦冀曾土币图集号
13CJ41
有保温上人屋面
有保温隔汽
上人屋面
屋面构造做法
1.防滑地砖，防水砂浆勾缝
2.20厚聚合物砂浆铺卧
3.0.6厚GFZ聚乙烯丙纶防水卷材隔离层4.GFZ聚乙烯丙纶增强复合防水层5.40厚C20细石混凝土随打随抹平6.保温层（厚度按工程设计）
7.最薄处30厚LC5.0轻骨料混凝土2%找坡层8.钢筋混凝土屋面板
1.防滑地砖，防水砂浆勾缝
2.20厚聚合物砂浆铺卧
3.0.6厚GFZ聚乙烯丙纶防水卷材隔离层4.GFZ聚乙烯丙纶增强复合防水层5.20厚1:3水泥砂浆找平层
6.保温层（厚度按工程设计）
7.最薄处30厚LC5.0轻骨料混凝土2%找坡层8.0.6厚GFZ聚乙烯丙纶增强复合防水层（隔汽层）
9.20厚1:3水泥砂浆找平层
10.钢筋混凝土屋面板
注：钢筋混凝土屋面板若结构找坡，则建筑找坡层取消构造
有保温上人屋面
（倒置式屋面）
有保温上人屋面
屋面构造做法
1.400×400×40，C25细石混凝土预制板，双向4中6
2.20厚聚合物砂浆铺卧
3.0.6厚GFZ聚乙烯丙纶防水卷材隔离层4.保温层（厚度按工程设计）
5.GFZ聚乙烯丙纶增强复合防水层6.20厚1:3水泥砂浆找平层
7.最薄处30厚LC5.0轻骨料混凝土2%我坡层8.钢筋混凝土屋面板
1.400×400×40,C25细石混凝土预制板，双向4中6
2.20厚聚合物砂浆铺卧
3.0.6厚GFZ聚乙烯丙纶防水卷材隔离层4.GFZ聚乙烯丙纶增强复合防水层5.20厚1:3水泥砂浆找平层
6.保温层（厚度按工程设计）
7.最薄处30厚LC5.0轻骨料混凝土2%找坡层8.钢筋混凝土屋面板
上人屋面构造做法
审核杜昕场校对郑丹设焦冀曾世图集号
13CJ41
有保温不上人屋面
屋面构造做法
3厚CFZ聚合物水泥防水涂料（C型）GFZ聚乙烯丙纶增强复合防水层
40厚C20细石混凝土随打随抹平
保温层（厚度按工程设计）
最薄30厚LC5.0轻骨料混凝土2%找坡层5
6.钢筋混凝土屋面板
3厚GFZ聚合物水泥防水涂料（C型）1.
2.GFZ聚乙烯丙纶增强复合防水层3.40厚C20细石混凝土随打随抹平4.保温层（厚度按工程设计）
最薄30厚LC5.0轻骨料混凝土2%找坡层5.
GFZ聚乙烯丙纶增强复合防水层（隔汽层）6.
20厚1:3水泥砂浆找平层
钢筋混凝土屋面板
注：1.屋S和屋6特别适用于大跨度、震动较大的建筑（如地铁运用库、检修库等）。2.钢筋混凝土屋面板若结构找坡，则建筑找坡层取消。构造
有保温不上人屋面
（倒置式屋面）
有保温不上人屋面
屋面构造做法
8厚1：2.5聚合物水泥砂浆保护层，8×81
木条，双向1200中距分缝（木条不取出）硬泡聚氨酯保温层（厚度按工程设计）2
GFZ聚乙烯丙纶增强复合防水层
4.20厚1:3水泥砂浆找平层
5.最薄30厚LC5.0轻骨料混凝土2%找坡层6.钢筋混凝土屋面板
1.20厚1:3水泥砂浆保护层，每1m见方设分格缝，缝宽10，缝内填粗砂，水泥砂浆保护层内配中1镀锌钢丝网，每块980×980，网孔25~30
2.0.6厚GFZ聚乙烯丙纶防水卷材隔离层3.GFZ聚乙烯丙纶增强复合防水层4.20厚1:3水泥砂浆找平层
5.保温层（厚度按工程设计）
6.最薄30厚LC5.0轻骨料混凝土2%找坡层7.钢筋混凝土屋面板
不上人屋面构造做法
审核杜听校对郑丹知设计焦冀曾世币图集号
13CJ41
钢筋混凝土女儿墙
粘贴保温板
抹面砂浆
CFZ聚合物水泥
防水胶结料密封
GFZ聚乙烯丙纶
增强复合防水层
找坡层
保温层
附加防水层
屋面板
①女儿墙
A型GFZ聚合物水
泥防水胶结料密封
按工程设计
金属盖板按工程设计
40×2钢固定支架间距600
塑料胀管6
中距600
GFZ聚乙烯丙纶
增强复合防水层
附加防水层
GFZ聚乙烯丙纶
增强复合防水层
屋面板
女儿墙
轻集料混凝土找坡层，最薄处30保温层
宽度W按工程设计
聚乙烯泡沫塑料棒
加防水层
按工程设计区
0.8厚彩色钢板或
1厚铝合金板盖缝板
变形缝
GEZ聚乙烯两乡
增强复合防水层
GPZ聚乙烯丙纶
增强复合防水层
注：屋面防水做法见本图集7、8页的屋1~屋8平屋面防水节点大样
审核杜听校对郑丹设计焦冀曾世图集号
13CJ41
