【13CJ42】 天意无机保温板系统建筑构造

13CJ42
天意无机保温板系统建筑构造
参考图集
中国建筑标准设计研究院

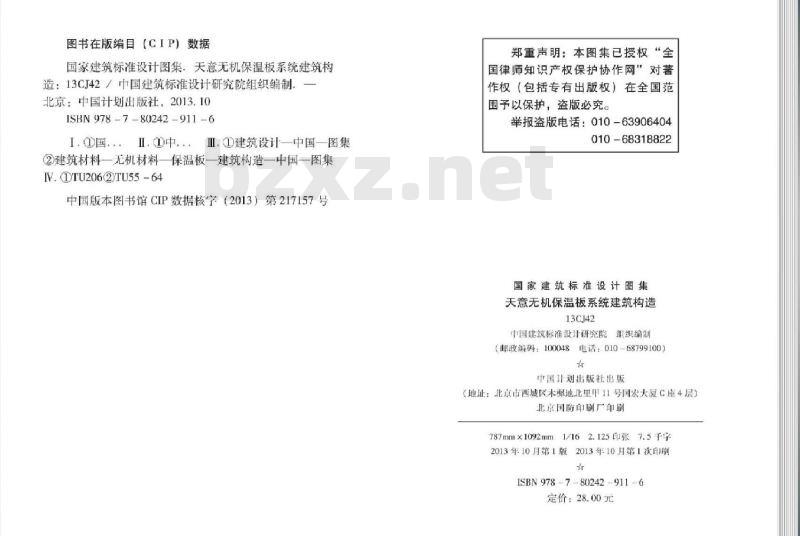

图书在版编目（CIP数据
国家建筑标准设计图集，天意无机保温板系统建筑构造：13CJ42中国建筑标准设计研究院组织编制．-北京：中国计划出版社，2013.10ISBN 978-7 -80242-911-6
I.国.Ⅱ.①中..，Ⅲ.建筑设计一中国一图集2建筑材料一无机材料一保温板一建筑构造一中国一图集IN.DTU206②)TU55-64
中国版本图书馆CIP数据核字（2013）第217157号郑重声明：本图集已授权“全
国律师知识产权保护协作网对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
天意无机保温板系统建筑构造
13CJ42
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）★
中国计划出版社出版
（地址：北京市西城区木棍地北里甲11号国宏大厦C座4层）北京国防印刷厂印刷
787mm×1092mm1/162.125印张7.5手2013年10月第1版2013年10月第1次印刷★
ISBN978-7-80242-911-6
定价：28.00元
天意无机保温板系统建筑构造
国家建筑标准设计参考图
中国建筑标准设计研究院
主编单位
信阳天意节能技术有限公司
实行日期二〇一三年十月一日

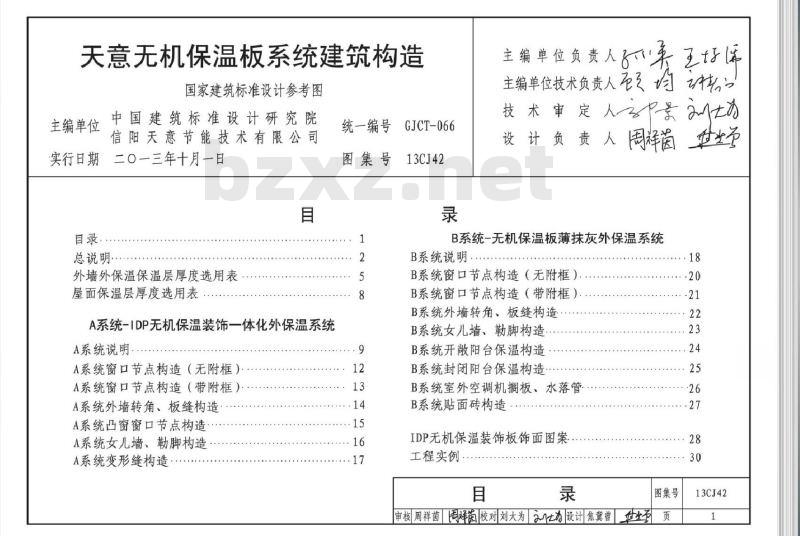

总说明·
外墙外保温保温层厚度选用表
屋面保温层厚度选用表
A系统-IDP无机保温装饰一体化外保温系统A系统说明
A系统窗口节点构造（无附框）
A系统窗口节点构造（带附框）
A系统外墙转角、板缝构造
A系统凸窗窗口节点构造
A系统女儿墙、勒脚构造
A系统变形缝构造..
统一编号
GJCT-066
图集号
13CJ42
主编单位负责人美至好送
主编单位技术负责人
技术审定人
周辉茵烯
设计负责人
B系统-无机保温板薄抹灰外保温系统2
B系统说明
B系统窗口节点构造（无附框）
B系统窗口节点构造（带附框）
B系统外墙转角、板缝构造
B系统女儿墙、勒脚构造，
B系统开散阳台保温构造
B系统封闭阳台保温构造
B系统室外空调机搁板、水落管
B系统贴面砖构造
IDP无机保温装饰板饰面图案
工程实例
图集号
审核周祥茵图释校对刘大为为设计焦冀曾世业到页
13CJ42

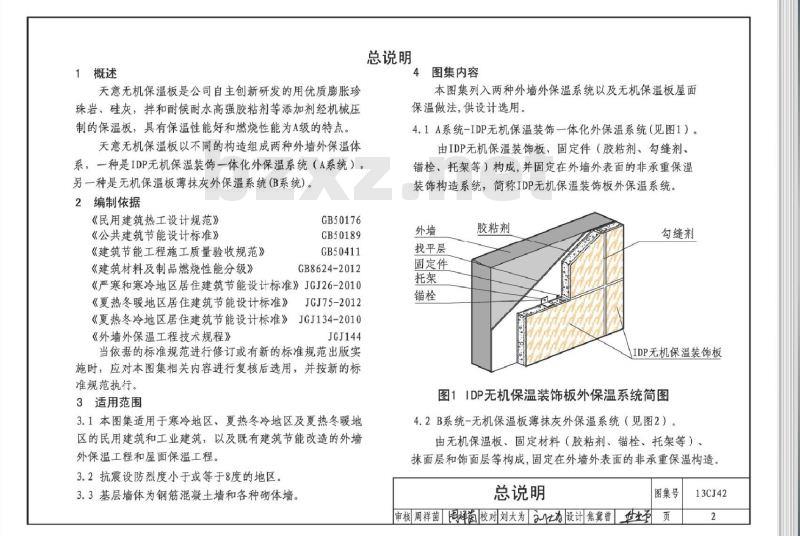

1概述
天意无机保温板是公司自主创新研发的用优质膨胀珍珠岩、硅灰，拌和耐候耐水高强胶粘剂等添加剂经机械压制的保温板，具有保温性能好和燃烧性能为A级的特点。天意无机保温板以不同的构造组成两种外墙外保温体系，一种是IDP无机保温装饰一体化外保温系统（A系统），另一种是无机保温板薄抹灰外保温系统（B系统）。2编制依据
《民用建筑热工设计规范》
《公共建筑节能设计标准》
《建筑节能工程施工质量验收规范》《建筑材料及制品燃烧性能分级》GB50176
GB50189
GB50411
GB8624-2012
《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010JGJ75-2012
《夏热冬暖地区居住建筑节能设计标准》《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010《外墙外保温工程技术规程》
JGJ144
当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用，并按新的标准规范执行。
3适用范围
3.1本图集适用于寒冷地区、夏热冬冷地区及夏热冬暖地区的民用建筑和工业建筑，以及既有建筑节能改造的外墙外保温工程和屋面保温工程。
3.2抗震设防烈度小于或等于8度的地区，3.3基层墙体为钢筋混凝土墙和各种砌体墙。总说明
4图集内容
本图集列入两种外墙外保温系统以及无机保温板屋面保温做法，供设计选用。
4.1A系统-IDP无机保温装饰一体化外保温系统（见图1）。由IDP无机保温装饰板、固定件（胶粘剂、勾缝剂、锚栓、托架等）构成，并固定在外墙外表面的非承重保温装饰构造系统，简称IDP无机保温装饰板外保温系统外墙
找平层
固定件
胶粘剂
勾缝剂
IDP无机保温装饰板
图1IDP无机保温装饰板外保温系统简图4.2B系统-无机保温板薄抹灰外保温系统（见图2）。由无机保温板、固定材料（胶粘剂、锚栓、托架等）抹面层和饰面层等构成，固定在外墙外表面的非承重保温构造。总说明
图集号
审核周祥茵周祥茵校对刘大为设计焦冀曾世页
13CJ42
A系统
B系统
4.2.1无机保温板用胶粘剂和连接件固定于基层墙体上4.2.2无机保温板板面用抹面胶浆复合玻纤网格布（加强型增设一层耐碱玻纤网格布）。
4.2.2外墙外保温工程的饰面层宜采用涂料、饰面砂浆等轻质材料。确需采用饰面砖时，应依据相关标准制定专项技术方案和验收方法，组织专门论证。
4.3天意无机保温板外保温系统基本构造见表1。外墙胶粘剂
找平层
勾缝剂
无机保温板
抗裂砂浆加强层
（压入网格布）
（饰面按工程设计）
网格布

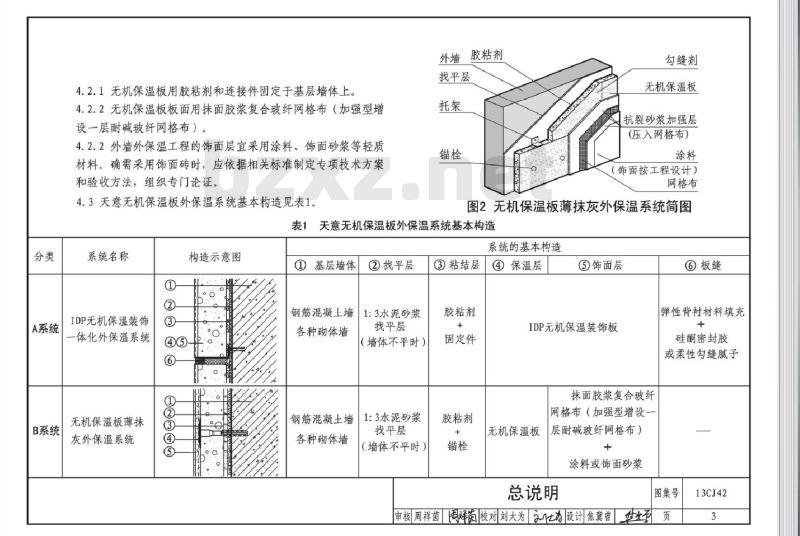

图2无机保温板薄抹灰外保温系统简图表1天意无机保温板外保温系统基本构造系统名称
IDP无机保温装饰
体化外保温系统
无机保温板薄抹
灰外保温系统
构造示意图
888888
①基层墙体
②找平层
钢筋混凝土墙
各种砌体墙
钢筋混凝土墙
各种砌体墙
1:3水泥砂浆
找平层
（墙体不平时）
1:3水泥砂浆
找平层
（墙体不平时）
系统的基本构造
③粘结层
④保温层
胶粘剂
③饰面层
IDP无机保温装饰板
固定件
抹面胶浆复合玻纤
胶粘剂
无机保温板
网格布（加强型增设一
层耐碱玻纤网格布）
涂料或饰面砂浆
总说明
③板缝
弹性背衬材料填充
硅酮密封胶
或柔性勾缝腻子
图集号
审核周祥茵周择茵校对刘大为为设计焦冀曾世页
13CJ42
5设计与施工
5.1设计
5.1.1设计选用保温系统时，不得更改系统构造和组成材料。
5.1.2外墙外保温系统的热工和节能设计应符合规定，保温装饰系统应包覆门窗框外侧洞口、女儿墙以及封闭阳台等热桥部位；应考虑固定件及周边的热桥影响5.1.3在外墙外保温系统上安装的设备或管道应固定于基层墙体上，并应做密封和防水处理。外墙外保温工程水平或倾斜的出挑部位以及延伸至地面以下的部位应做防水处理；门窗洞口与门窗交接处，外墙与屋顶交接处应做好密封和防水构造设计，确保雨水不会渗入保温层及基层。5.2施工
5.2.1基层处理：基层不平时应用1：3水泥砂浆找平，再进行质量验收，合格后方可进行保温层的施工。门窗洞口应通过验收，洞口位置、尺寸应符合设计要求及质量要求，门窗框应安装完毕。伸出墙面的消防梯、各种进户管道和空调器等的预埋件、连接件应安装完毕，并按外墙保温系统厚度留出空隙。不同墙体材料墙体交结处挂钢丝网，结构施工时的预留孔洞等提前堵塞严实。5.2.2检查所有材料是否符合要求，施工机具是否符合使用要求，脚手架和垂直运输设备是否安全可靠，施工人员是否已进行技术交底。
5.2.3当基层墙面需要进行界面处理时，宜使用水泥基界面砂浆进行界面处理。
5.2.4施工作业时环境温度不应低于5℃。当气温低于5℃施工时，应采取相应的保温措施。6其他
6.1本图集中除注明单位者外，其他均以mm为单位6.2其他未尽事宜，均应按照国家现行标准执行。6.3本图集根据信阳天意节能技术有限公司提供的技术资料编制，图集的解释由该公司负责。7详图索引方法
详图编号
13CJ42
详图页次
总说明
图集号
审核周祥菌周祥茵校对刘大为？力设计焦冀曾世页
13CJ42
保温板厚度
基层墙体：
钢筋混凝土墙
热情性指标
①外墙饰面层
外墙外保温保温层厚度选用表
②IDP无机保温装饰板
或无机保温板
③钢筋混凝土墙
主体部位
总传热阻ER
[(mk)/w]
注：保温板厚度不含4~6mm厚饰面层厚度传热系数Kp
【W/(m2·K）]
基层墙体：
混凝士空心砌块
保温板厚度
热情性指标
①外墙饰面层
②IDP无机保温装饰板
或无机保温板
③混凝土空心砌块
④水泥砂浆内饰面
主体部位
总传热阻ZR
[(m*-k)/W]
外墙外保温保温层厚度选用表
审核周祥茵围择茵校对刘大为设计焦冀曾世到传热系数Kp
[W/(m2-K)]
图集号
13CJ42
保温板厚度
基层墙体：2
灰砂砖墙240厚
热情性指标
外墙外保温保温层厚度选用表
基层墙体：KP1多孔砖墙240厚
①外墙饰面层
②IDP无机保温装饰板
或无机保温板
③灰砂砖墙
①水泥砂浆内饰面
主体部位
总传热阻ER
[(mk)/W]
传热系数Kp
[W/ (m2.K)]
保温板厚度
热情性指标
①外墙饰面层
②IDP无机保温装饰板
（或无机保温板）
③KP1多孔砖墙
①水泥砂浆内饰面
主体部位
总传热阻ZR
[(m*-k)/w]
外墙外保温保温层厚度选用表
审核周祥茵周择茵校对刘大为设计焦冀曾世传热系数Kp
[W/(m2-K)]
图集号
13CJ42
外墙外保温保温层厚度选用表
基层墙体：DM多孔砖墙190厚
外墙保温传热系数计算说明
1.居住建筑和公共建筑外墙传热系数和热情性指标，应190
保温板厚度
热情性指标
①外墙饰面层
②IDP无机保温装饰板
或无机保温板
③DM多孔砖墙
①水泥砂浆内饰面
主体部位
总传热阻ER
[(mk)/w]
传热系数Kp
【W/(m2.K）]
根据建筑所处城市的气候分区区属，符合规范的规定2.．外墙传热系数系指考虑了热桥影响后计算得到的平均传热系数。本图集仅提供了主体部位的热情性指标和传热系数，设计人选用时应根据工程实际情况，如窗墙面积比、热桥影响等计算外墙的平均传热系数。3．本图集热工计算取值：
①外墙饰面层（未计算在内）
②无机保温板
导热系数计算值：0.050×1.2=0.06W/（mK）蓄热系数计算值：2.78×1.2=3.34W/(m2.K）③外墙：导热系数见不同墙体
钢筋混凝土墙导热系数：1.74W/(m·K）混凝土空心砌块190厚热阻R=0.24m2K/W灰砂砖墙
粘土多孔砖墙
④水泥砂浆内饰面
导热系数：1.10W/(m-K)
导热系数：0.58W/(m·K)
导热系数：0.93W/（m·K）
外墙外保温保温层厚度选用表
审核周祥茵周择茵校对刘大为设计焦冀曾世到图集号
13CJ42
联据期治调胰膜
①涂料粒料保护层
②防水层
②20厚1：3水泥砂浆找平层
入3=0.93
④最薄30厚轻集料混凝土2%找坡层入4=0.45
③无机保温板
入5=0.050×1.2=0.06
Ss=2. 78 × 1. 2=3. 34
③100厚钢筋混凝土屋面板
屋面保温层厚度选用表
无机保温板厚度
屋面总厚度
热情性指标
总传热阻ER
[(mK)/W]
屋面保温层厚度选用表
审核周祥茵周择茵校对刘大为为设计焦冀曾过
传热系数Kp
[W/(m2·K)]
图集号
13CJ42
1系统组成
A系统-IDP无机保温装饰一体化外保温系统说明2.2IDP无机保温装饰一体化外保温系统性能指标见表A-2。1.1IDP无机保温装饰板：基层保温板生产原料为优质膨胀珍珠岩、硅灰，拌和耐候、耐水、高强胶粘剂、憎水剂经机械压制成型，微波干燥而成。在工厂内用一定工艺、设备在其表面上浇筑厚度6mm~8mm的聚合物水泥浆料形成保护层，再通过自动化生产线对保护层表面进行涂装，形成保温和装饰功能一体化的无机保温装饰板。1.2保护层：在工厂内用专用设备在基层保温板表面上浇筑6mm8mm厚的聚合物水泥浆料形成保护层，中间夹有玻纤网，保护保温层，并起防裂、防水、抗冲击和防火作用的构造层。1.3饰面层：在工厂内通过自动化生产线对保护层表面进行涂装形成的装饰层。
2IDP无机保温装饰一体化外保温系统和配套材料性能指标，2.1IDP无机保温装饰板规格尺寸见表A-1。表A-1
长度（mm）
300~900
IDP无机保温装饰板规格尺寸
宽度（mm）
150~600
厚度（mm）
30、35、40、45、
50、60、70、80、
90、100
注：具体规格由供需双方协商确定，厚度指保温层厚度，不含保护层和饰面层厚度。
表A-2IDP无机保温装饰一体化外保温系统性能指标项目
耐候性
无粉化、空鼓、起泡、脱落
现象、无大于0.10mm宽裂纹
拉伸粘结强度(MPa）
0.10,破坏发生在保温材料中
锚栓单点锚固力（kN）
抗冲击性
系统吸水量（g/m2）24h
耐冻融性能
水蒸气透过湿流密度，g/(m2h)
首层墙面及门窗洞口易受碰撞
部位10J级，两层以上3J级
30次冻融循环后，系统无空鼓
脱落、无可见裂缝，拉伸粘结
强度>0.10MPa
2.3IDP无机保温装饰板外观质量指标见表A-3。表A-3IDP无机保温装饰板外观质量指标项目
保温层
保护层
饰面层
技术指标
各面平整、角直，各平面无明显的裂纹、凸凹现象和缺棱掉角现象
表面平整、无裂纹、无缺棱掉角、凸凹现象颜色均匀、无起泡、剥落现象
A系统说明
审核周祥茵周祥茵校对刘大为为设计焦冀曾世图集号
13CJ42
2.4IDP无机保温装饰板性能指标见表A-4。表A-4IDP无机保温装饰板性能指标项目
单位面积质量(kg/m2）
原强度
浸水48h，
拉伸粘结
（MPa）
耐水强度
干燥2h
浸水48h，
干燥7d
耐冻融强度
24h吸水量（g/m2）
不透水性
保温材料燃烧性能
保温材料导热系数［W/(m·K)
保护层厚度（mm）
抗冲击性
≥0.10,破坏发生在保温材料层中0.10,破坏发生在保温材料层中
》0.10,破坏发生在保温材料层中≤500
内侧未渗透有水
首层不小于6.0，其它层不小于4.0首层墙面及门窗洞口易受碰撞
部位10J级，两层以上3J级
2.5锚固件主要性能指标见表A-5。表A-5锚固件主要性能指标
单个锚栓抗拉承
载力标准值(kN)
悬挂力（kN）
混凝土
性能指标
实心砖
多孔砖
混凝土小型
空心砌块
加气混凝土
2.6保温层性能指标见表A-6。
表A-6保温层性能指标
干密度（kg/m2）
抗压强度（MPa）
垂直于板面抗拉强度（MPa
导热系数【W/(m·K）】
质量吸水率（%）
软化系数
抗冻性能
（冻融循环30次）（%）
核素放射性比活度
燃烧性能
≤160
质量损失率≤5.0
抗压强度损失率<25.0
天然放射性核素镭-266、针-232、钾-40的放射性比活度应同时满足IRa≤1.0,Ir≤1.0
2.7胶粘剂拉伸粘结强度性能指标见表A-7。表A一7胶粘剂拉伸粘结强度性能指标检验项目
拉伸粘结
强度（(MPa）
标准状态
浸水48h后2h
浸水48h后7d下载图集就来标准下载网
性能要求
与水泥砂浆与保温板或保温装饰板0.6
>0.10和保温板破坏
>0.10和保温板破坏
2.8勾缝剂：所用勾缝剂的性能指标应符合《硅酮建筑密封胶》GB/T14683-2003的要求。3IDP无机保温装饰板外保温系统的施工应有排板施工方案设计说明。
A系统说明
审核周祥茵周祥茵校对刘大为为设计焦冀曾世图集号
13CJ42
