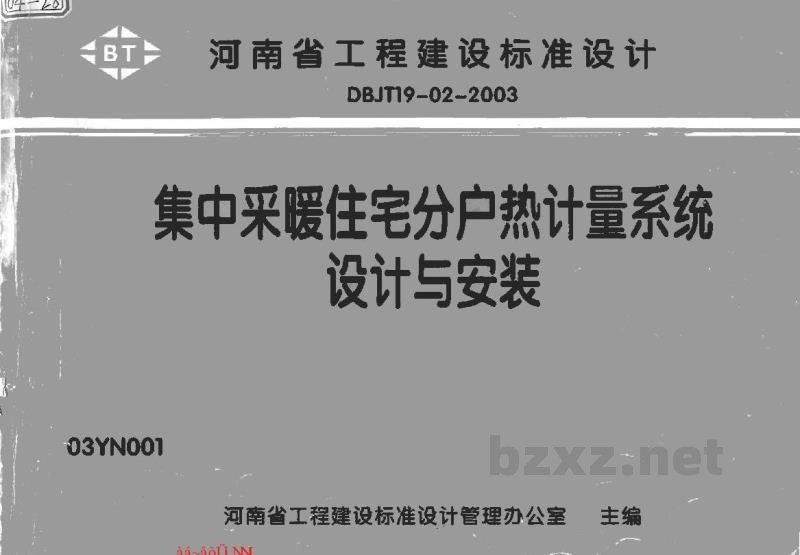

标准简介/下载河南省工程建设标准设计
DBJT19-02-2003
集中采暖住宅分户热计量系统设计安装
| 03YN001 |
河南省工程建设标准设计管理办公室 主编
| 集中采暖住宅分户热计量系统设计与安装 | |||
| 编制单位负责人： | 凌君达 | ||
| 批准部门：河南省建设厅 | 批准文号：豫建投标〔2003〕53号 | ||
| 河南省建筑设计研究院 编制单位：河南省工程建设标准 设计管理办公室 |
统一编号： | DBJT19-02-2003 | |
| 实行日期：二〇〇三年九月一日 图 集 号：03YN001 | |||
目 录
第一部分 技术说明
- 目录 .................................................. -3-
- 说明 .................................................. 4-9
- 分户热计量系统名词解释 ...................... 10
- 图例 .................................................. 11
第二部分 系统与设备安装图
- 设总热量表的热力入户装置（一） ............ 12
- 设总热量表的热力入户装置（二） ............ 13
- 设总热量表的热力入户装置（三） ............ 14
- 上供下回水平双管式户内系统 .................. 15
- 下供下回水平双管式户内系统 .................. 16
- 水平单管跨越式户内系统 .................................... 17
- 放射型复式户内系统 ........................................ 18
- 低温热水地板辐射采暖系统 .................................. 19
- 采暖空调综合系统 .......................................... 20
- 高层建筑共用立管竖向分区采暖系统 ...................... 21
- 热分户计量垂直单管、双管采暖系统 .................. 22
- 立管压差（流量）控制装置安装示意图 .............. 23
- 管道井、热量表箱及显示仪位置示意图（一） ......... 24
- 管道井、热量表箱及显示仪位置示意图（二） ......... 25
| 图名 | 目录 (一) | 图集号 | 03YN001 | |
| 页 | 1 | |||
aa-a6UNN
| 图名 | 目 录 (二) | |
|---|---|---|
| 图号 | 03YK001 | |
| 页 | 2 | |
| 热表管道井安装（一） | 26 | 两户共用锁闭调节阀箱（一） | 44 |
| 热表管道井安装（二） | 27 | 两户共用锁闭调节阀箱（二） | 45 |
| 热表管道井安装（三） | 28 | 两户共用锁闭调节阀箱（三） | 46 |
| 热表管道井安装（四） | 29 | 热量表箱安装 | 47 |
| 热表管道井安装（五） | 30 | 热量显示仪安装 | 48 |
| 分层设置分、集水器管井布置（一） | 31 | 双管系统散热器连接（一） | 49 |
| 分层设置分、集水器管井布置（二） | 32 | 双管系统散热器连接（二） | 50 |
| 带锁闭调节阀户外热量表箱（一） | 33 | 单管系统散热器连接（一） | 51 |
| 带锁闭调节阀户外热量表箱（二） | 34 | 单管系统散热器连接（一） | 52 |
| 带锁闭调节阀户外热量表箱（三） | 35 | 单管系统散热器连接（二） | 53 |
| 带锁闭调节阀户外热量表箱（四） | 36 | 单管系统散热器连接（三） | 54 |
| 带锁闭调节阀户外热量表箱（五） | 37 | 单管系统散热器连接（四） | 55 |
| 不带锁闭调节阀户内热量表箱（一） | 38 | 放射双管式系统附加画出散热器连接 | 56 |
| 不带锁闭调节阀户内热量表箱（二） | 39 | 放射双管式系统下进出出散热器连接 | 57 |
| 不带锁闭调节阀户内热量表箱（三） | 40 | 散热器连接节点详图（一） | 58 |
| 不带锁闭调节阀户内热量表箱（四） | 41 | 散热器连接节点详图（二） | 59 |
| 不带锁闭调节阀户内热量表箱（五） | 42 | 散热器连接节点详图（三） | 60 |
| 户用锁闭调节阀箱 | 43 |
