【13CJ48】 JL无机轻集料砂浆保温系统建筑构造

13CJ48
J儿无机轻集料砂浆保温系统建筑构造参考图集
中国建筑标准设计研究院
13CJ48
儿无机轻集料砂浆保温系统建筑构造参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

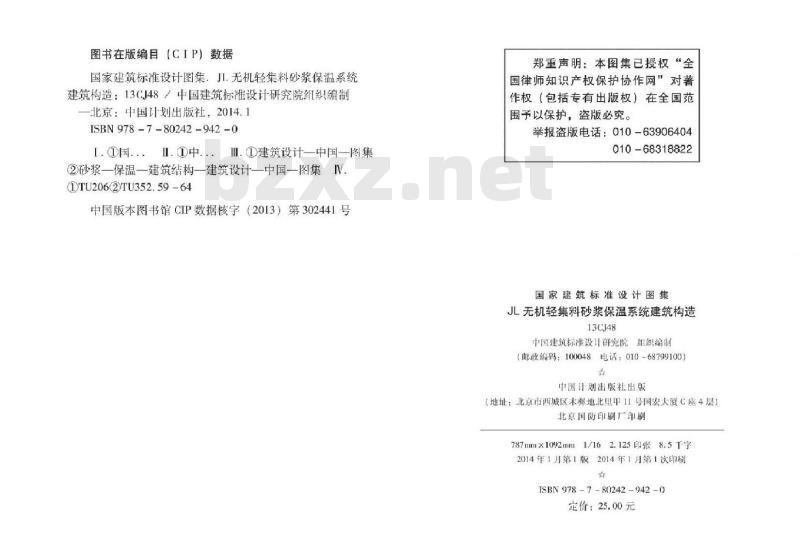

图书在版编目（CIP）数据
国家建筑标设计图集：儿无机轻集料砂浆保温系统建筑构造：13CJ487中国建筑标准设计研究院组织编制一北京：中国计划出版社，2014.1ISBN978-7-80242-942-0
I.0国...
Ⅱ.@中..
川L.①建筑设计一中国一图集
②砂浆一保温一建筑结构一建筑设计一中国一图集IV.TU2062TU352.59-64
中国版本图书馆CIP数据核字（2013）第302441号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
JL无机轻集料砂浆保温系统建筑构造13CJ48
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木辉地北里中11号国宏大厦C座4层）北京国防印翻厂印刷
787mmx1092mm1/162.125印张8.5T字2014年1月第1版2014年1月第1次印刷ISBN 978 - 7 - 80242 - 942 - 0定价：25.00元

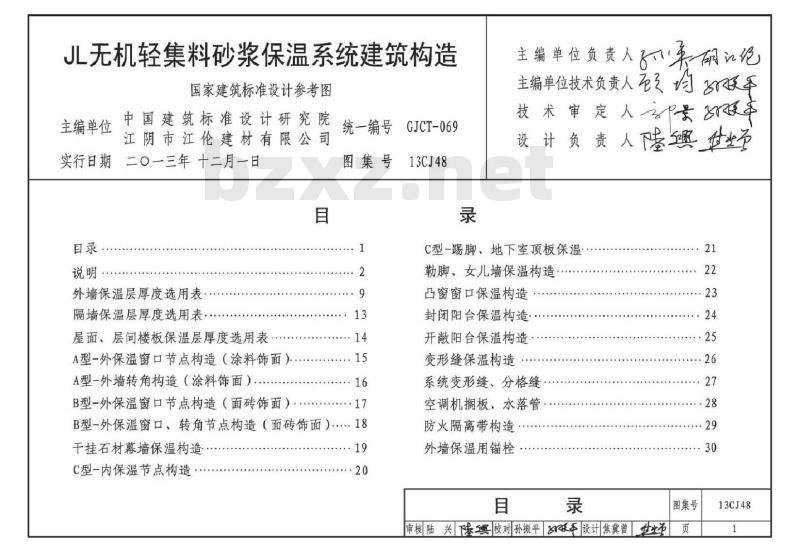

JL无机轻集料砂浆保温系统建筑构造国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院
江阴市江伦建材有限公司
实行日期二〇一三年十二月一日目
说明·
外墙保温层厚度选用表
隔墙保温层厚度选用表
屋面、层间楼板保温层厚度选用表A型-外保温窗口节点构造（涂料饰面）..··A型-外墙转角构造（涂料饰面）.B型-外保温窗口节点构造（面砖饰面）统一编号
图集号
B型-外保温窗口、转角节点构造（面砖饰面）..18干挂石材幕墙保温构造
C型-内保温节点构造
GJCT-069
13CJ48
主编单位负责人秉酮江伦
主编单位技术负责人均
技术审定人本
设计负责人噻
C型-踢脚、地下室顶板保温
勒脚、女儿墙保温构造
凸窗窗口保温构造
封闭阳台保温构造·
开散阳台保温构造
变形缝保温构造
系统变形缝、分格缝
空调机搁板、水落管
防火隔离带构造·bzxz.net
外墙保温用锚栓
审核陆兴澳校对孙振平车设计焦冀曾场21
图集号
13CJ48

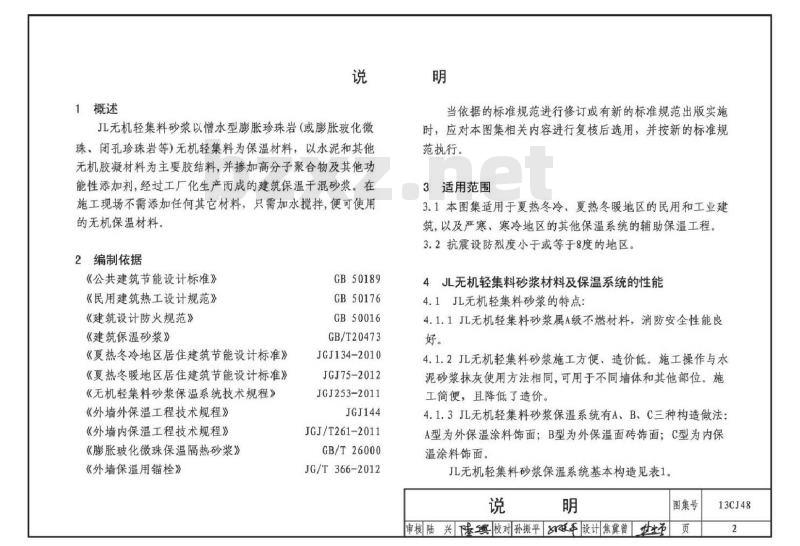

1概述
JL无机轻集料砂浆以僧水型膨胀珍珠岩（或膨胀玻化微珠，闭孔珍珠岩等）无机轻集料为保温材料，以水泥和其他无机胶凝材料为主要胶结料，并掺加高分子聚合物及其他功能性添加剂，经过工厂化生产而成的建筑保温干混砂浆。在施工现场不需添加任何其它材料，只需加水搅拌，便可使用的无机保温材料。
2编制依据
《公共建筑节能设计标准》
《民用建筑热工设计规范》
《建筑设计防火规范》
《建筑保温砂浆》
《夏热冬冷地区居住建筑节能设计标准》《夏热冬暖地区居住建筑节能设计标准》《无机轻集料砂浆保温系统技术规程》《外墙外保温工程技术规程》
《外墙内保温工程技术规程》
《膨胀玻化微珠保温隔热砂浆》《外墙保温用锚栓》
GB50189
GB50176
GB50016
GB/T20473
JGJ134-2010
JGJ75-2012
JGJ253-2011
JGJ144
JGJ/T261-2011
GB/T26000
JG/T366-2012
当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用，并按新的标准规范执行。
3适用范围
3.1本图集适用于夏热冬冷，夏热冬暖地区的民用和工业建筑，以及严寒，寒冷地区的其他保温系统的辅助保温工程3.2抗震设防烈度小于或等于8度的地区。4JL无机轻集料砂浆材料及保温系统的性能4.1JL无机轻集料砂浆的特点：
4.1.1JL无机轻集料砂浆属A级不燃材料，消防安全性能良好。
4.1.2JL无机轻集料砂浆施工方便、造价低。施工操作与水泥砂浆抹灰使用方法相同，可用于不同墙体和其他部位。施工简便，且降低了造价。
4.1.3JL无机轻集料砂浆保温系统有A、B、C三种构造做法：A型为外保温涂料饰面；B型为外保温面砖饰面；C型为内保温涂料饰面。
JL无机轻集料砂浆保温系统基本构造见表1。说
图集号
审核陆兴校对孙振平旺子设计焦冀曾页
13CJ48
构造示意图
JL无机轻集料砂浆保温系统基本构造系统的基本构造
①基层墙体
钢筋混凝土墙
或砌体墙
钢筋混凝土墙
或砌体墙
钢筋混凝土墙
或砌体墙
②界面层
界面砂浆
界面砂浆
界面砂浆
注：1.采用热镀锌金属网时，其性能指标应符合国家相关标准的要求，2.外墙内外组合保温的基本构造：外保温部分按表的外保温做法：内保温部分按表的内保温做法。③保温层
JL无机轻集料砂浆
JL无机轻集料砂浆
JL无机轻集料砂浆
④抗裂层
抗裂砂浆复合耐碱玻纤网布
（厚度3mm~6mm）
抗裂砂浆
耐碱玻纤网布（或热镀锌金属
网注1）用锚栓与基层墙体锚固
抗裂砂浆
（总厚度5mm~8mm）
抗裂砂浆复合耐碱玻纤网布
（厚度3mm~6mm）
审核陆兴隆校对孙振平年设计焦冀曾场③饰面层
柔性腻子
面砖胶粘剂
填缝料
内保温专用腻子
图集号
13CJ48
4.2JL无机轻集料砂浆外墙保温系统性能指标见表2。表2JL无机轻集料砂浆外墙保温系统性能指标项
耐候性
抗裂层与保温层拉
伸粘结强度(MPa）
面砖与抗裂层拉伸
粘结强度（
系统吸水量
抗冲击性
(g/m2）
二层及以上
水蒸气湿流密度g/(m2.h)
抗裂层与保温层拉
耐冻融
伸粘结强度(MPa）
面砖与抗裂层拉伸
粘结强度
不透水性
性能指标
涂料饰面
面砖饰面
无渗水裂缝，无粉化、空鼓、剥落现象>0.10且破坏部位位于保温层内
≤500
（浸水24h，带有防护层的试样）3J
无渗水裂缝，无粉化、空鼓、剥落现象>0.10且破坏部位位于保温层内
抗裂层内侧无水渗透
符合设计要求
注：内保温系统耐候性耐冻融不做要求。4.3JL无机轻集料砂浆性能应符合表3要求表3JL无机轻集料砂浆性能指标
干密度（kg/m2）
抗拉强度（MPa）
抗压强度（MPa）
导热系数【W/(m·K)］
蓄热系数【W/(m2.K)】
压剪粘结强度（MPa）
（与水泥砂浆块）
线性收缩率
软化系数
燃烧性能
放射性
原强度
耐水强度
（%）
稠度保留率（1h）（%）
石棉含量
性能指标
≤300
≤450
不低于A2
内照射指数Ira不大于1.0
外照射指数Ir不大于1.0
不含石棉
注：I型适用于涂料饰面；Ⅱ型适用于面砖饰面4.4JL无机轻集料砂浆保温系统组成材料性能：4.4.1界面砂浆的性能应符合表4的要求。说
审核陆兴溪校对孙振平手设计焦冀曾世图集号
13CJ48
拉伸粘结强度
（与保温砂浆）
（MPa）
拉伸粘结强度
（与水泥砂浆）
(MPa）
界面砂浆的性能指标
性能指标
未处理
浸水处理
未处理
浸水处理
热处理
冻融循环处理
碱处理
晾置时间（min）
涂料饰面：≥0.10且保温层破坏面砖饰面：>0.20且保温层破坏
注：I型适用于水泥混凝土界面处理：Ⅱ型适用于加气混凝土界面处理。4.4.2抗裂砂浆的性能指标应符合表5的规定。表5抗裂砂浆性能指标
拉伸粘
结强度
（与保温
砂浆）
（MPa)
原强度
浸水7d，干燥2h
浸水7d，干燥7d
耐冻融强度
性能指标
≥0.10,破坏发
生在保温层中
>0.20,破坏发
生在保温层中
拉伸粘
结强度
（与水泥
砂浆）
（MPa）
原强度
续表5
浸水7d，干燥2h
浸水7d，干燥7d
耐冻融强度
可操作时间（水泥基）(h）
24h吸水量（g/m2）
压折比
性能指标
≤500
注：I型适用于涂料饰面，Ⅱ型适用于面砖饰面4.4.3玻纤网性能指标应符合表6的规定。表6玻纤网性能指标
单位面积质量
(g/m2)
耐碱断裂强力（经、纬向）
（N/50mm）
耐碱断裂强力保留率（经、纬向）（%）断裂伸长率（经、纬向）（%）
氧化锆、氧化钛含量（%）
可燃物含量（%）
普通型
加强型
Zr02(14.5±0.8)，
Ti02（6±0.5)或Zr02和Ti02
合量≥19.2且Zr02含量
≥13.7或Zr02>16
注：普通型适用于涂料饰面，加强型适用于面砖饰面。说
审核陆兴限澳校对孙振平手设计焦冀曾场图集号
13CJ48
4.4.4面砖胶粘剂性能指标应符合表7的规定。表7面砖胶粘剂性能指标
标准状态
拉伸粘结强度
浸水处理
热老化处理
冻融循环处理
晾置20min后
横向变形（mm）
4.4.5面砖胶粘剂性能指标应符合表7的规定。表8面砖性能指标
单块面积（cm2）
吸水率
抗冻性
边长（mm）
厚度（mm）
单位面积质量（kg/m2）
I、VI、VI气候区
I、II、IV、V气候区
I、VI、VI气侯区
Ⅱ气候区
ⅢI、IV、V气候区
≤150
≤240
50次冻融循环无破坏
40次冻融循环无破坏
10次冻融循环无破坏
注：1.气候区按GB50178一1993中一级区划进行划分抗冻性试验低温环境温度采用-30土2℃，保持两小时后放入2
不低于10℃清水中融化2h为一个循环。4.4.6面砖胶粘剂性能指标应符合表9的规定。表9面砖填缝剂性能指标
拉伸粘结原强度（MPa）
收缩值（mm/m）
抗折强度（MPa）
吸水量
标准试验条件
冻融循环后
240min
横向变形（mm）
4.4.7塑料锚栓相关要求见本图集第30页。5设计
5.1一般规定
5.1.1JL无机轻集料砂浆的I型可应用于建筑物外墙外保温涂料饰面、内保温、内外组合保温、楼梯间保温、分户墙保温和防火隔离带：JL无机轻集料砂浆的Ⅱ型应用于外墙外保温面砖饰面、楼地面及屋面保温。5.1.2基层墙面平整时可不做水泥砂浆找平层。保温层厚度不应大于50mm。
5.1.3外墙阳角、阴角部位及门窗洞口周边和转角部位应做加强处理并应符合以下要求：
1对涂料饰面，应在阳角、阴角部位护面层中附加玻纤说
审核陆兴校对孙振平年设计焦冀曾场图集号
13CJ48
网格布：包转宽度每边应大于等于150mm。2不论何种饰面，门窗洞口周边应采用加强型网布或标准型网布进行加固，并在角部45°方向加贴小块网布，尺寸可取200mm×400mm（图1）。
洞口四角附加耐碱玻
纤网格布（标准网）
门窗洞口周边转角部位
应附加耐碱玻纤网布
图1洞口四角附加耐碱玻纤网格布5.1.4JL无机轻集料砂浆保温系统应结合立面设计合理设置抗裂分格缝，缝宽宜为8mm~10mm，水平分格缝间距应小于等于6m，垂直分格缝间距应小于等于12m。如建筑物设有腰线或凹凸线，可不设分格缝。
应注意做好分格缝的防水设计。5.1.5外墙宜使用涂料饰面。当外保温系统的饰面层采用粘贴饰面砖时，系统供应商应提供包括饰面砖拉伸粘结强度的耐候性检验报告，并应符合下列规定：1粘贴饰面砖工程应进行专项设计，编制施工方案，并应符合现行行业标准《外墙饰面砖工程施工及验收规程程》JGJ126的规定。
2工程施工前应做样板墙，进行面砖拉拔试验，经建设，设计和监理等单位确认后方可施工。3粘贴面砖时，应使用符合国家现行相关标准要求的陶瓷墙地砖胶粘剂和填缝剂。
5.1.6面砖饰面时，抗裂面层的玻纤网外侧应采用塑料锚栓锚固，且塑料锚栓的数量每平方米不应少于5个。5.1.7外墙外保温工程设计不得更改系统构造和组成材料。6施工
6.1一般规定
6.1.1外保温工程施工期间以及完工后24h内，基层及施工环境温度不应低于5℃。夏季应避免阳光暴晒。在5级以上大风天气和雨天不得施工。
6.1.2无机轻集料砂浆保温系统外墙保温工程的施工，应符合下列规定：
1保温砂浆层厚度应符合设计要求。2保温砂浆层应分层施工。保温砂浆层与基层之间及各层之间应粘结牢固。第一遍厚度掌握在10mm左右，其后每遍说
图集号
审核陆兴澳校对孙振平车设计焦冀曾世页
13CJ48
掌握在15mm~20mm，一般保温材料厚度在30mm以内两次批抹即可完成。当保温层完全固化后（一般在7d以上）方可进行饰面层施工。
3采用塑料锚栓时，塑料锚栓的数量、位置、锚固深度和拉拔力应符合设计要求，塑料锚栓应进行现场拉拔试验。6.1.3材料配制：保温材料与水质量比为1.5：1左右，根据不同地区，不同季节，不同基层墙体材质以及施工要求适当调整，达到易于操作。搅拌3min~5min材料达到均匀即可使用。
6.1.4保温工程实施前应编制专项施工方案并应经监理（建设）单位认可后方可实施。施工前应进行技术交底，施工人员应经过必要的实际操作培训并经考核合格。6.1.5保温工程的施工应在基层施工质量验收合格后进行，应避免在潮湿的墙体上进行保温层施工。6.2施工准备
6.2.1基层墙面不得有灰尘、污垢，油渍及残留灰块等现象，基层表面高凸处应剔平并找平，对蜂窝、麻面、露筋、疏松部分等应符合现行国家标准《建筑装饰装修工程质量验收规范》GB50210的有关规定。门窗口与墙体交接处应填补密实。6.2.2保温工程施工前，外门窗洞口应通过验收，洞口尺寸，位置应符合国家现行有关标准的规定和设计要求，门窗框或辅框应安装完毕。伸出墙面的预理件，连接件应安装完毕，并应按保温层厚度留出间隙
7索引方法
8其他
13CJ48
8.1本图集中除注明单位者外，其他均以毫米（mm）为单位。8.2图集基层墙体统一用钢筋混凝土图例表示，也适用于其他砌体墙。
8.3本图集是以江阴市江伦建材有限公司提供的技术资料编制，本图集的内容由该公司负责。说
图集号
审核陆兴澳校对孙振平手设计焦冀曾世页
13CJ48
基层墙体
200厚
钢筋混凝土墙
240厚灰砂砖墙
外墙构
1-内饰面层
2-钢筋混凝土墙200厚
R2=0.115;D2=1.98
3-JL无机轻集料砂浆01厚
4-外饰面层
1-内饰面层
2-JL无机轻集料砂浆02厚
3-钢筋混凝土墙200厚
R3=0.115;D3=1.98
4-JL无机轻集料砂浆81=50厚
5-外饰面层
1-内饰面层
2-240厚灰砂砖墙
R2=0.218;Dz=2.77
3-JL无机轻集料砂浆81厚
4-外饰面层
1-内饰面层
2-JL无机轻集料砂浆82厚
3-240厚灰砂砖墙
R3=0.218;D3-2.77
4-JL无机轻集料砂浆81=50厚
5-外饰面层
注：JL无机轻集料砂浆计算取值：入c=0.06×1.2=0.072;
JL无机轻集料砂浆外墙保温层厚度选用表保温层厚度（mm）
S c =1. 2 × 1. 2-1. 44.
外保温层厚度
内保温层厚度
热情性
指标D值
外墙保温层厚度选用表
外墙主断面
传热阻R
[(m*-K)/W]
图集号
审核陆兴澳校对孙振平手设计焦冀曾页
传热系数Kp
【W/(m2K)]
13CJ48
