【13CJ47】 防水透汽膜、隔汽膜、热反射膜建筑构造——普瑞玛、英纬系列产品

13CJ47
防水透汽膜、隔汽膜、热反射膜建筑构造普瑞玛、英纬系列产品
参考图集
中国建筑标准设计研究院
13CJ47
防水透汽膜、隔汽膜、热反射膜建筑构造普瑞玛、英纬系列产品
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社
图书在版编目（CIP）数据
国家建筑标准设计图集，防水透汽膜、隔汽膜、热反射膜建筑构造普瑞玛，英纬系列产品：13CJ47／中国建筑标准设计研究院组织编制一北京：中国计划出版社，2014.1
ISBN 978 -7-80242 -943 -7
I.①国．Ⅱ.①中．．.①建筑设计一中国一图集②建筑材料一防水材料一建筑构造一中国一图集IV.DTU2062②TU86-64
中国版本图书馆CIP数据核字（2013）第302467号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
防水透汽膜、隔汽膜、热反射膜建筑构造普瑞玛、英纬系列产品
13CJ47
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）☆
中国计划出版社出版
（地址：北京市西城区木舜地北里甲11号国宏大厦C座4层）北京国防印刷厂印刷
787mm×1092mm1/162.25印张9千字2014年1月第1版2014年1月第1次印刷★
ISBN978-7-80242-943-7
定价：29.00元
防水透汽膜、隔汽膜、热反射膜建筑构造普瑞玛、英纬系列产品
国家建筑标准设计参考图
中国建筑标准设计研究院
主编单位
上海恩熙实业有限公司
实行日期二〇一三年十二月一日目
总说明·
屋面工程做法表
屋1-压型金属板保温屋面构造
屋5-压型钢板保温屋面构造
坡屋面防水透汽膜铺设做法
屋6-坡屋面构造：
屋8-坡屋面构造（木基层）
外墙工程做法表
墙1-压型钢板复合保温墙体构造统一编号GJCT-072
图集号13CJ47
主编单位负责人事
主编单位技术负责人郑班www.bzxz.net
技术审定人陈德顺
设计负责人小跑
墙7-纤维增强水泥平板外墙构造2
墙8-砖体饰面外墙构造
墙9-金属幕墙构造
墙11(墙12)-干挂石材幕墙构造
墙13-混凝土墙体构造：
英纬热反射膜铺设方法
普瑞玛防水透汽膜/高反射透汽膜铺设方法26铺设节点构造.
热工性能指标.
工程实例，
图集号
审核羊元飞手校对唐小跑食十跑设计焦冀曾世页
13CJ47

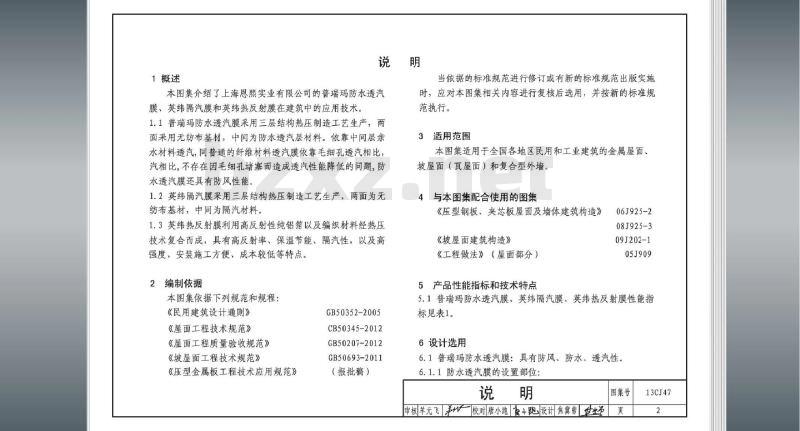

1概述
本图集介绍了上海恩熙实业有限公司的普瑞玛防水透汽膜，英纬隔汽膜和英纬热反射膜在建筑中的应用技术。1.1普瑞玛防水透汽膜采用三层结构热压制造工艺生产，两面采用无纺布基材，中间为防水透汽层材料。依靠中间层亲水材料透汽，同普通的纤维材料透汽膜依靠毛细孔透汽相比，汽相比，不存在因毛细孔堵塞而造成透汽性能降低的问题，防水透汽膜还具有防风性能，
1.2英纬隔汽膜采用三层结构热压制造工艺生产，两面为无纺布基材，中间为隔汽材料。
1.3英纬热反射膜利用高反射性纯铝箔以及编织材料经热压技术复合而成，具有高反射率、保温节能、隔汽性，以及高强度、安装施工方便、成本较低等特点。2编制依据
本图集依据下列规范和规程：
《民用建筑设计通则》
《屋面工程技术规范》
《屋面工程质量验收规范》
《坡屋面工程技术规范》
《压型金属板工程技术应用规范》GB50352-2005
CB50345-2012
GB50207-2012
GB50693-2011
（报批稿）
当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用，并按新的标准规范执行。
3适用范围
本图集适用于全国各地区民用和工业建筑的金属屋面、坡屋面（瓦屋面）和复合型外墙。4与本图集配合使用的图集
《压型钢板、夹芯板屋面及墙体建筑构造》《坡屋面建筑构造》
《工程做法》（屋面部分）
5产品性能指标和技术特点
06J925-2
08J925-3
09J202-1
05J909
5.1普瑞玛防水透汽膜、英纬隔汽膜、英纬热反射膜性能指标见表1。
6设计选用
6.1普瑞玛防水透汽膜：具有防风、防水、透汽性。6.1.1防水透汽膜的设置部位：
图集号
审核羊元飞校对唐小跑飞小跑设焦冀曾页
13CJ47
性能指标
规格（m×m）
厚度（mm）
重量（g/m2）
拉伸强度
（N/50mm）
断裂延伸率
撕裂强度
水蒸气透过率
(g/m2.day)
反射率（%）
放射率（%）
热阻（30mm空气层）
不透水性
低温弯折性
燃烧性能分级
热老化性
适用部位
普瑞玛（EN-PRIME防水透汽膜、英纬（EN-VIRO隔汽膜、英纬（EN-VIRO热反射膜性能指标表1
普瑞玛（EN-PRIME）防水透汽膜标准型
PRM130
0.50±0.05
0.30±0.05
85±10
130±15
PRM170
PRM210
0.68±0.050.77±0.05
170±15
210±15
2m水柱，2h，不透水
-40℃，1h，无裂纹
高反射型
PRM145
0.35±0.05
145±15
英纬（EN-VIRO）
隔汽膜
标准型
0.55±0.05
140±15
普瑞玛（EN-PRIME）防水透汽膜通过英国BBA热老化测试：UVA50C经过14d照射后再经（70±2）℃90d热处理墙体
墙体/屋面墙体/屋面墙体/屋面墙体/屋面墙体/屋面英纬(EN-VIRO）热反射膜
标准型
o.095±0.020.13±0.02
100±10
150±10
防火型
WF302A-GB
0.12±0.02
180±10
2.5m水柱，2h，不透水
-45℃，2h对折无裂纹
墙体/瓦屋面墙体/瓦屋面/金属屋面说明
检测标准
IS05361995
GB/T328.9-2007
GB/T328.9-2007
GB/T328.9-2007
GB/T328.9-2007
GB/T328.18-2007
GB/T328.18-2007
GB/T137-1998
LS09050/ASTME408
ASTME405
JGJ132-2001
GB/T328.10-2007
GB/T328.15-2007
GB8624
BBA标准：
EN13859-1
图集号
审核羊元飞校对唐小跑度小跑设计焦冀曾丝页
13CJ47
(1）有及无的坡屋面及压型钢板屋面体系，作为具有透汽功能的防水层使用，设置于屋面瓦或金属屋面板下方。(2）幕墙、钢（木)结构、砌体、实体墙等。防水透汽膜设置于外防护层之内，保温层或具有保温（隔热）功能的实体墙之外。
6.1.2防水透汽膜的外侧应有空气层（宜大于20mm，便于墙体内湿气的排出）。
6.2英纬隔汽膜：具有隔汽性能，可阻止室内水蒸气向围护结构保温层内渗透。隔汽层设置在保温层之下，以防止保温层中含水量的增加而降低保温性能，甚至引起冻胀等，导致保温层的破坏。
6.2.1隔汽膜设置部位：
（1）常年湿度很大，且经常处于饱和湿度状态的房间，如室内游泳馆、公共浴室、厨房的主食蒸煮间等，在其屋面保温层下应设隔汽层。
(2）一般情况下，在室内空气湿度大于75%,或室内空气湿度常年大于80%时，保温层下应设隔汽层。如虽符合以上条件，但经过计算，保温层内不致产生冷凝水时，也可不设隔汽层。
(3）隔汽层在屋面中应形成全封闭：即其周边至女儿墙根处应上翻至与屋面防水层相连接。当需设隔汽层的屋面为局部时，则隔汽层应外延至需设隔汽层的房间周边外不少于1000mm。
（4）一般情况下，当金属屋面板和墙体采用保温棉做保温层时，宜设隔汽层。当室内空气湿度较大或室内外温度差较大时，则必须设隔汽层。当保温棉或其他吸湿性较大的保温材料位于金属或其他装配式板材之间时，也应设隔汽层。
6.2.2根据区域气候，水气的渗透方向可分为三种：(1）寒冷、严寒地区：水气从建筑里面往外渗透（屋内开暖气）。
(2)夏热冬暖地区：水气从建筑外面往里渗透（屋内开冷气）。
(3）夏热冬冷、温和地区：水气渗透的方向因季节变迁而改变，夏天由外到内，冬天由内到外。6.3英纬热反射膜：英纬热反射膜能够反射95%以上的热辐射。同时英纬热反射膜的水气透过率低，具有屋面或墙体系统隔汽和防水功能。
6.3.1英纬热反射膜设置部位：铺设在屋面或墙体中形成高反射空气间层，该层应设在温度较高的一侧。6.3.2铺设英纬热反射膜的空气间层宜大于25mm，使热反射膜充分发挥作用。
采用英纬热反射膜增加的热阻见表2说明
图集号
审核羊元飞手校对唐小跑意小跑设计焦冀曾型页
13CJ47
表2隔热措施的当量附加热阻
采取节能措施的屋顶或外墙
单面铝箔空气间层
（mm）
屋顶内部带有贴铝
箔的封闭空气间层
双面铝箔空气间层
（mm）
当量热阻附加值
(m2k/W)
注：本表摘自《夏热冬暖地区居住建筑节能设计标准》JGJ75-20127防水透汽膜、隔汽膜、热反射膜的安装7.1防水透汽膜、隔汽膜、热反射膜应采用上下搭接，搭接宽度150mm，搭接处应用普瑞玛丁基胶带或铝箔胶带密封。7.2防水透汽膜在施工中应临时固定，此临时固定可兼作使用中永久固定。当外部设有外墙龙骨或横向挂瓦条且施工安排紧凑时，可减少临时固定，也可用普瑞玛丁基胶带点粘：防水透汽膜也可借助其他墙体或屋面材料的连接件（如幕墙的连接件）与基层固定。
普瑞玛丁基胶带
普瑞玛铝箔胶带
塑料膨胀螺栓
护角件
7.3普瑞玛丁基胶带除可做防水透汽膜与基层的固定外，在防水透汽膜的穿洞及开口处也应用它密封。8其他
8.1本图集中除注明单位者外，其他均以毫米(mm)为单位。8.2本图集根据上海恩熙实业有限公司提供的技术资料编制，图集的解释由该公司负责。9详图索引方法
13CJ47
详图编号
详图页次
图集号
审核 羊元飞手校对唐小跑食小跑设计焦冀曾世页
13CJ47
屋面构造做法
1.屋面上层压型金属板
2．普瑞玛防水透汽膜
（标准型或高反射型）
3.保温材料
4.英纬隔汽膜
5.屋面底层压型钢板
6.屋面条
1．屋面上层压型金属板
2.英纬热反射膜
3.保温材料
4.屋面底层压型钢板
5.屋面擦条
屋面工程做法表
适用地区
寒冷，严寒，
部分夏热冬冷
构造节点详见本
图集第8~9页
夏热冬暖地区
构造节点参见本
图集第8~9页
屋面构造做法
1．屋面上层压型金属板
2.普瑞玛防水透汽膜
（标准型或高反射型）
3．保温材料
4.屋面底层压型钢板
5.屋面条
1．屋面上层压型金属板
2.普瑞玛防水透汽膜
3．保温材料
4.英纬热反射膜
5.Φ1.0~1.5热镀锌或
不锈钢丝网
6．屋面底层压型钢板
7、屋面条
屋面工程做法表
审核羊元飞校对唐小跑食小跑设计焦冀曾世适用地区
夏热冬冷，
温和地区
构造节点参见本
图集第8~9页
寒冷，严寒，
部分夏热冬冷
构造节点参见本
图集第8~9页
图集号
13CJ47
屋面构造做法
1．屋面上层压型钢板
2.普瑞玛防水透汽膜
（标准型或高反射型）
3.保温材料
英纬热反射膜
中1.0~1.5热镀锌或
不锈钢丝网
6．屋面条
1．块瓦
2.挂瓦条30×30(h)
3.普瑞玛防水透汽膜
（标准型或高反射型）
4.防腐木顺水条
30×30(h),0500
用专用钉固定于持钉层
5.保温材料
7.15厚1：3水泥砂浆找平
8.钢筋混凝土屋面板
适用地区
夏热冬暖地区
夏热冬冷，
温和地区
构造节点详见本
图集第11~13页
屋面构造做法
1．块瓦
2.挂瓦条30×30（h）
3.普瑞玛防水透汽膜
（标准型或高反射型）
4.防腐木顺水条
30×30(h)，0500
用专用钉固定于持钉层
5.保温材料
6．英纬隔汽膜
7.15厚1：3水泥砂浆找平
8.钢筋混凝土屋面板
1．块瓦
2.挂瓦条
3．防腐木顺水条
4.．英纬热反射膜
5.木望板
6.屋面条
屋面工程做法表
审核羊元飞羊校对唐小跑食小跑设计焦翼曾世适用地区
寒冷，严寒，
部分夏热冬冷
构造节点参见本
图集第11~13页
夏热冬暖地区
构造节点详见本
图集第14~15页
图集号
13CJ47
保温材料
屋面上层压型金属板普瑞玛防水透汽膜屋面条
屋面底层压型钢板
压型金属板保温屋面示意图
压型金属板保温屋面工程照片
注：屋2、屋3、屋4均可参考本页构造图英纬热反射膜
（英纬隔汽膜）
屋面上层压型金属板
88887888888
屋面条屋面底层压型钢板
保温材料
压型金属板保温屋面屋脊
屋面上层压型金属板
普瑞玛防水透汽膜保温材料
普瑞玛防水透汽膜
英纬隔汽膜
英纬隔汽膜
屋面底层压型钢板
屋面条
压型金属板保温屋面横剖面
屋1-压型金属板保温屋面构造
审核羊元飞手校对唐小跑食小跑设计焦冀曾世图集号
13CJ47
女儿墙立柱
压型钢板复
合保温墙体
鲁瑞玛防水透汽膜
女儿墙泛水
泡沫堵头
女儿墙内侧封板
泛水板
3厚钢板檐沟
内外刷防腐涂料
0000000
天沟支架
水落管
英纬热反射膜
女儿墙檐沟
注：屋2、屋3、屋4均可参考本页构造图。388888
内堵头
密封胶带
屋面Z型条
彩板包件
压型钢板底板
女儿墙立柱
压型钢板复
合保温墙体
/普瑞玛防水透汽膜
女儿墙泛水件
泡沫堵头
女儿墙内侧封板
自攻螺丝
泡沫堵头
辅助泛水件
泛水件
英纬热反射膜
女儿墙
屋1-压型金属板保温屋面构造
审核羊元飞手校对唐小跑 食小跑设计焦翼曾社节图集号
13CJ47
