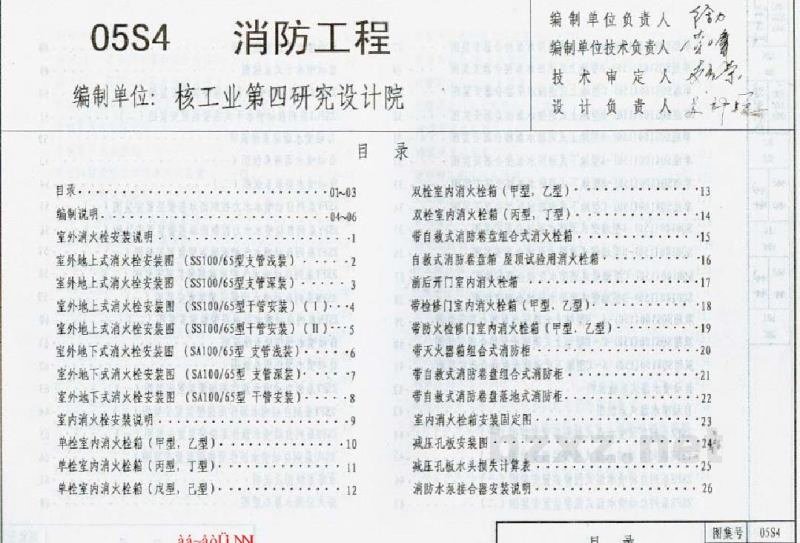

【05S4】 消防工程

05系列建筑标准设计图集 DBJT03-22-2005
05S4 消防工程
编制单位：核工业第四研究设计院

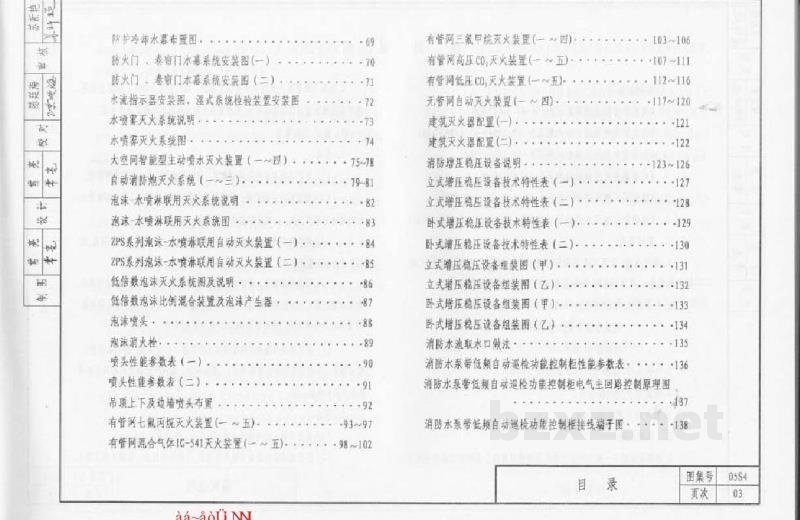

目录

1 编制说明
2 室外消火栓安装说明
- 室外地上式消火栓安装图（SS100/65型支管浅装） -01~03
- 室外地上式消火栓安装图（SS100/65型支管深装） -04~06
- 室外地上式消火栓安装图（SS100/65型干管安装）（I） -7
- 室外地上式消火栓安装图（SS100/65型干管安装）（II） -8
- 室外地下式消火栓安装图（SA100/65型支管浅装） -9
- 室外地下式消火栓安装图（SA100/65型支管深装） -10
- 室外地下式消火栓安装图（SA100/65型干管安装） -11
3 室内消火栓安装说明
- 单栓室内消火栓箱（甲型，乙型） -12
- 单栓室内消火栓箱（丙型，丁型） -13
- 单栓室内消火栓箱（戊型，己型） -14
- 双栓室内消火栓箱（甲型，乙型） -15
- 双栓室内消火栓箱（丙型，丁型） -16
- 自救式消防卷盘组合式消火栓箱 -17
- 自救式消防卷盘箱 -18
- 屋顶试验用消火栓箱 -19
- 前后开门室内消火栓箱 -20
- 带检修门室内消火栓箱（甲型，乙型） -21
- 带防火检修门室内消火栓箱（甲型，乙型） -22
- 带灭火器组合式消防柜 -23
- 带自救式消防卷盘组合式消防柜 -24
- 带自救式消防卷盘落地式消防柜 -25
- 室内消火栓箱安装固定图 -26
- 减压孔板安装图 -27
- 减压孔板水头损失计算表 -28

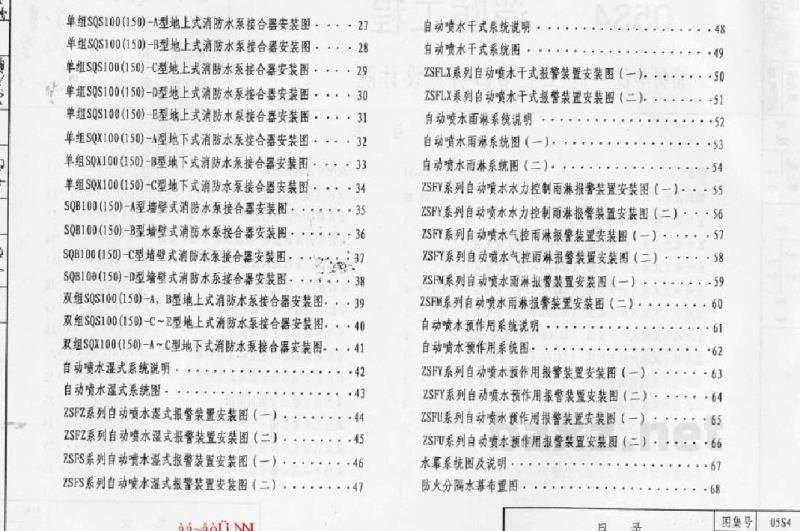

4 消防水泵接合器安装说明
- 单组SQS100（150）-A型地上式消防水泵接合器安装图 -29
- 单组SQS100（150）-B型地上式消防水泵接合器安装图 -30
- 单组SQS100（150）-C型地上式消防水泵接合器安装图 -31
- 单组SQS100（150）-D型地上式消防水泵接合器安装图 -32
- 单组SQS100（150）-E型地上式消防水泵接合器安装图 -33
- 单组SQX100（150）-A型地下式消防水泵接合器安装图 -34
- 单组SQX100（150）-B型地下式消防水泵接合器安装图 -35
- 单组SQX100（150）-C型地下式消防水泵接合器安装图 -36
- SQB100（150）-A型墙壁式消防水泵接合器安装图 -37
- SQB100（150）-B型墙壁式消防水泵接合器安装图 -38
- SQB100（150）-C型墙壁式消防水泵接合器安装图 -39
- SQB100（150）-D型墙壁式消防水泵接合器安装图 -40
- 双组SQS100（150）-A、B型地上式消防水泵接合器安装图 -41
- 双组SQS100（150）-C~E型地上式消防水泵接合器安装图 -42
- 双组SQX100（150）-A~C型地下式消防水泵接合器安装图 -43
5 自动喷水灭火系统
- 自动喷水湿式系统说明 -44
- 自动喷水湿式系统图 -45
- ZSFZ系列自动喷水湿式报警装置安装图（一） -46
- ZSFZ系列自动喷水湿式报警装置安装图（二） -47
- ZSFS系列自动喷水湿式报警装置安装图（一） -48
- ZSFS系列自动喷水湿式报警装置安装图（二） -49
- 自动喷水干式系统说明 -50
- 自动喷水干式系统图 -51
- ZSFLX系列自动喷水干式报警装置安装图（一） -52
- ZSFLX系列自动喷水干式报警装置安装图（二） -53
- 自动喷水雨淋系统说明 -54
- 自动喷水雨淋系统图（一） -55
- 自动喷水雨淋系统图（二） -56
- ZSFY系列自动喷水水力控制雨淋报警装置安装图（一） -57
- ZSFY系列自动喷水水力控制雨淋报警装置安装图（二） -58
- ZSFY系列自动喷水气控雨淋报警装置安装图（一） -59
- ZSFY系列自动喷水气控雨淋报警装置安装图（二） -60
- ZSFM系列自动喷水雨淋报警装置安装图（一） -61
- ZSFM系列自动喷水雨淋报警装置安装图（二） -62
- 自动喷水预作用系统说明 -63
- 自动喷水预作用系统图 -64
- ZSFY系列自动喷水预作用报警装置安装图（一） -65
- ZSFY系列自动喷水预作用报警装置安装图（二） -66
- ZSFU系列自动喷水预作用报警装置安装图（一） -67
- ZSFU系列自动喷水预作用报警装置安装图（二） -68
- 水幕系统图及说明 -69
- 防火分隔水幕布置图 -70
- 防护冷却水幕布置图 -71
- 防火门、卷帘门水幕系统安装图（一） -72
- 防火门、卷帘门水幕系统安装图（二） -73
- 水流指示器安装图 -74
- 湿式系统检验装置安装图 -75
- 水喷雾灭火系统说明 -76
- 水喷雾灭火系统图 -77
- 大空间智能型主动喷水灭火装置（一~四） -78~81
- 自动消防炮灭火系统（一~二） -82~83
- 泡沫水喷淋联用灭火系统说明 -84
- 泡沫水喷淋联用灭火系统图 -85
- ZPS系列泡沫水喷淋联用自动灭火装置（一） -86
- ZPS系列泡沫水喷淋联用自动灭火装置（二） -87
- 低倍数泡沫灭火系统图及说明 -88
- 低倍数泡沫比例混合装置及泡沫产生器 -89
- 泡沫喷头 -90
- 泡沫消火栓 -91
- 喷头性能参数表（一） -92
- 喷头性能参数表（二） -93~97
- 吊顶上下及边墙喷头布置 -98~102
- 有管网七氟丙烷灭火装置（一~五） -103~106
- 有管网混合气体IG-541灭火装置（一~五） -107~111
- 有管网二氟甲烷灭火装置（一~四） -112~115
- 有管网高压CO2灭火装置（一~五） -116~120
- 有管网低压灭火装置（一~五） -121~125
- 无管网自动灭火装置（一~四） -126~129
- 建筑灭火器配置（一） -130
- 建筑灭火器配置（二） -131
6 消防增压稳压设备
- 消防增压稳压设备说明 -132
- 立式增压稳压设备技术特性表（一） -133
- 立式增压稳压设备技术特性表（二） -134
- 卧式增压稳压设备技术特性表（一） -135
- 卧式增压稳压设备技术特性表（二） -136
- 立式增压稳压设备组装图（甲） -137
- 立式增压稳压设备组装图（乙） -138
- 卧式增压稳压设备组装图（甲） -139
- 卧式增压稳压设备组装图（乙） -140
- 消防水池取水口做法 -141
- 消防水泵带低频自动巡检功能控制柜性能参数表 -142
- 消防水泵带低频自动巡检功能控制柜电气主回路控制原理图 -143
- 消防水泵带低频自动巡检功能控制柜接线端子图 -144

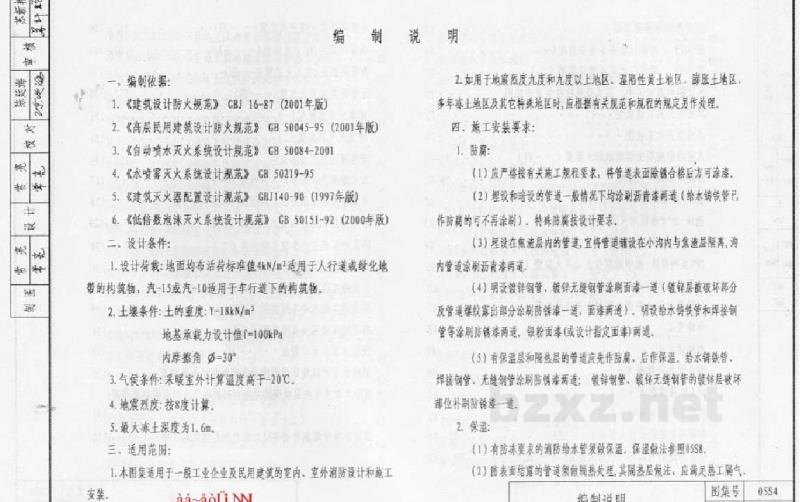

编制说明

一、编制依据：
1.《建筑设计防火规范》GBJ16-87（2001年版）
2.《高层民用建筑设计防火规范》GB50045-95（2001年版）
3.《自动喷水灭火系统设计规范》GB50084-2001
4.《水喷雾灭火系统设计规范》GB50219-95
5.《建筑灭火器配置设计规范》GBJ140-90（1997年版）
6.《低倍数泡沫灭火系统设计规范》GB50151-92（2000年版）

二、设计条件：
1. 设计荷载：地面均布活荷载标准值4kN/m²适用于人行道或绿化地带的构筑物，汽-15或汽-10适用于车行道下的构筑物。
2. 土质条件：土的重度：γ=18kN/m³，地基承载力设计值=100kPa，内摩擦角φ=30°。
3. 气候条件：采暖室外计算温度高于-20℃。
4. 地震烈度按8度计算。
5. 最大冻土深度为1.6m。

三、适用范围：
1. 本图集适用于一般工业企业和民用建筑的室内、室外消防设计和施工安装。
2. 如用于地震烈度九度和九度以上地区、湿陷性黄土地区、膨胀土地区、多年冻土地区及其他特殊地区时，应根据有关规范和规程的规定另作处理。

四、施工安装要求
1. 防腐：
（1）应严格按有关施工规程要求，管道表面除锈合格后方可涂漆。
（2）埋设和暗设的管道一般情况下均涂刷沥青漆两道（给水铸铁管已作防腐的可不再涂刷），特殊防腐按设计要求。
（3）敷设在焦油层内的管道，宜将管道铺设在沟内与焦油层隔离，沟内管道涂刷沥青漆两道。
（4）明设镀锌钢管、镀锌无缝钢管涂刷面漆一道（镀锌层被破坏部分及管道螺纹露出部分涂刷防锈漆一道，面漆两道），明设给水铸铁管和焊接钢管等涂刷防锈漆两道，银粉面漆设计指定面漆两道。
（5）有保温层和隔热层的管道应先作防腐，后作保温。给水铸铁管、焊接钢管、无缝钢管涂刷防锈漆两道；镀锌钢管、镀锌无缝钢管的镀锌层破坏部位补刷防锈漆一道。

2. 保温：
（1）有防冻要求的消防给水管须做保温，保温做法参照05S2。
（2）防表面结露的管道须做隔热处理，其隔热层做法，应满足热工、消防和美观等要求，可采用6~80mm厚阻燃型高压聚乙烯泡沫塑料管壳或板材对缝粘接后，外辅密纹玻璃丝布，外刷面漆两道。

3. 安装：
（1）管道穿建筑基础、梁、楼板的孔洞和管道地槽，应配合土建施工预留。设计未注明者，应按现行的《建筑给水排水及采暖工程施工质量验收规范》规定的尺寸预留。
（2）管道穿越地下防水墙体、楼板应做防水套管，其具体做法见05S2。
（3）钢管穿楼板应设钢套管，套管直径比管道直径大两号，套管顶部高出地面20mm，套管底部与楼板底面平，套管与管道间填密封膏。
（4）钢管、铸铁管道的支、吊架间距及支吊架做法参照05S9。
（5）给水管与其他管道同沟或共架敷设时，宜敷设在排水管、冷水管的上面，热水管、蒸汽管的下面。给水管不宜与输送易燃、易爆或有害的液体或气体的管道同沟敷设。
（6）消防管道及消防设备的安装应符合有关规范规定。

4. 冲洗：
（1）室内消火栓系统、自动喷水灭火系统在与室外地下给水管连接前，必须将室外地下给水管冲洗干净，其冲洗水量应达到消防时的最大设计流量。
（2）冲洗时应将冲洗水排入原水或排水管道，防止对建筑物等造成水害。

5. 试压：
（1）消防给水系统的管道应进行水压试验。
