【09BSZ01】 TTC型住宅卫生间同层排水系统

图名：卫生间平面索引图（一）
图集号：09BSZ01
页次：4

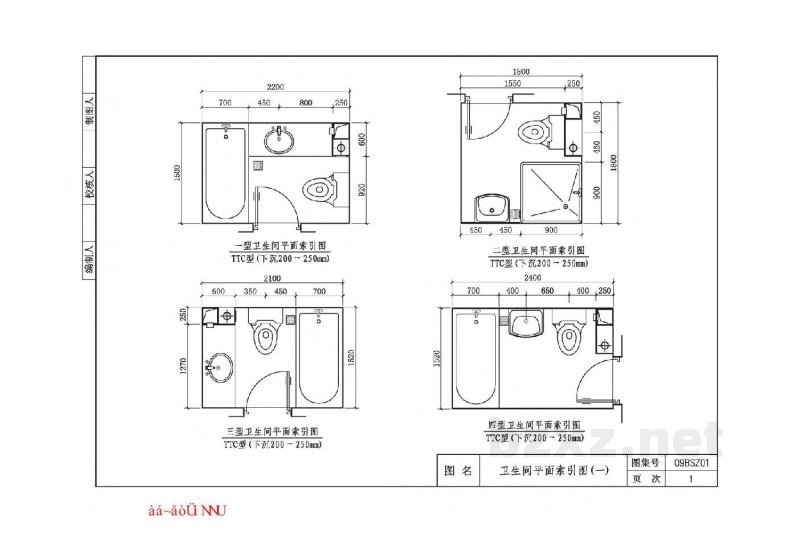

一型卫生间平面索引图（TTC型，下沉200~250mm）
尺寸标注：700, 2200, 450, E, 800, 2100, 350+450, 600, 700

三型卫生间平面索引图（TTC型，下沉200~250mm）
尺寸标注：250, 450, 700, 1800, 1550, 450, 900, 250

二型卫生间平面索引图（TTC型，下沉200~250mm）
尺寸标注：2400, 400, 650, 400, 250

四型卫生间平面索引图（TTC型，下沉200~250mm）
尺寸标注：700, 2400, 450, 650

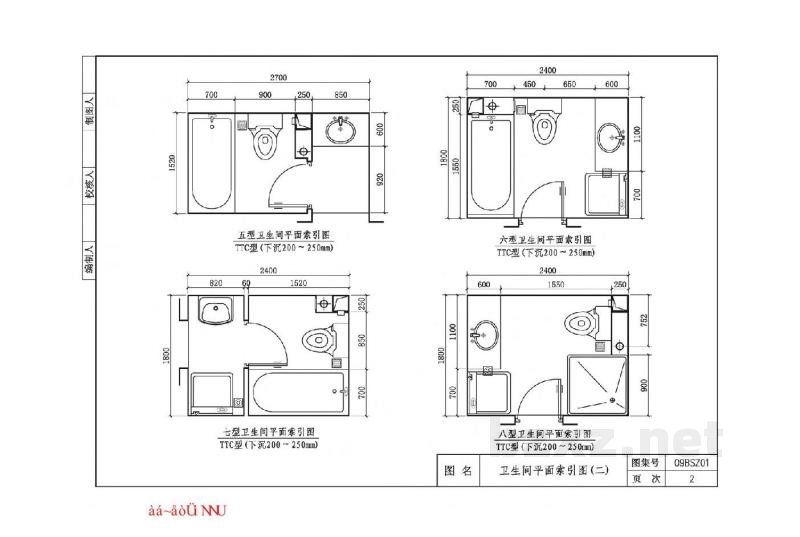

五型卫生间平面索引图（TTC型，下沉200~250mm）
尺寸标注：700, 820, 2700, 900, 250, 2400, 1520, 60

七型卫生间平面索引图（TTC型，下沉200~250mm）
尺寸标注：850, 2400, 450, 650

六型卫生间平面索引图（TTC型，下沉200~250mm）
尺寸标注：2400, 600, 1550

八型卫生间平面索引图（TTC型，下沉200~250mm）
尺寸标注：600, 250

图名：卫生间平面索引图（二）
图集号：09BSZ01
页次：5

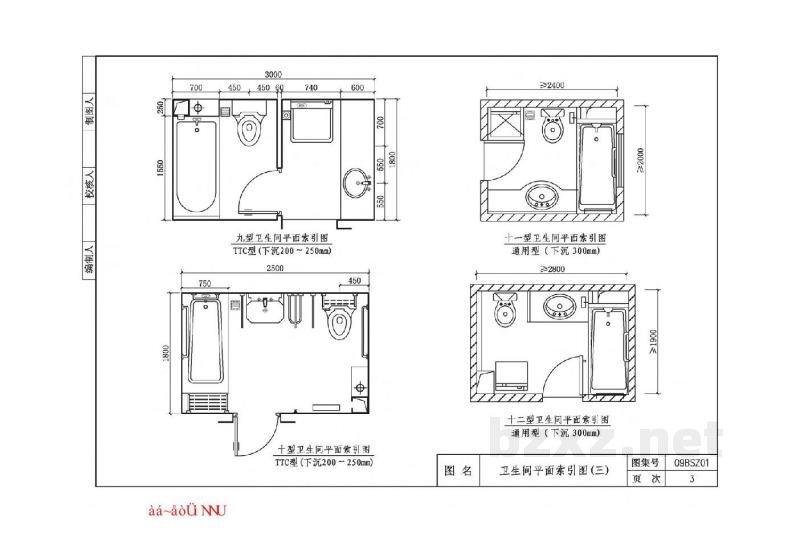

九型卫生间平面索引图（TTC型，下沉200~250mm）
尺寸标注：700, 750, 3000, 450+450, 69, 740, 2500, 600, 450

十型卫生间平面索引图（TTC型，下沉200~250mm）
尺寸标注：≥2400

十一型卫生间平面索引图（通用型，下沉300mm）
尺寸标注：>2800

十二型卫生间平面索引图（通用型，下沉300mm）

图名：卫生间平面索引图（三）
图集号：09BSZ01
页次：6

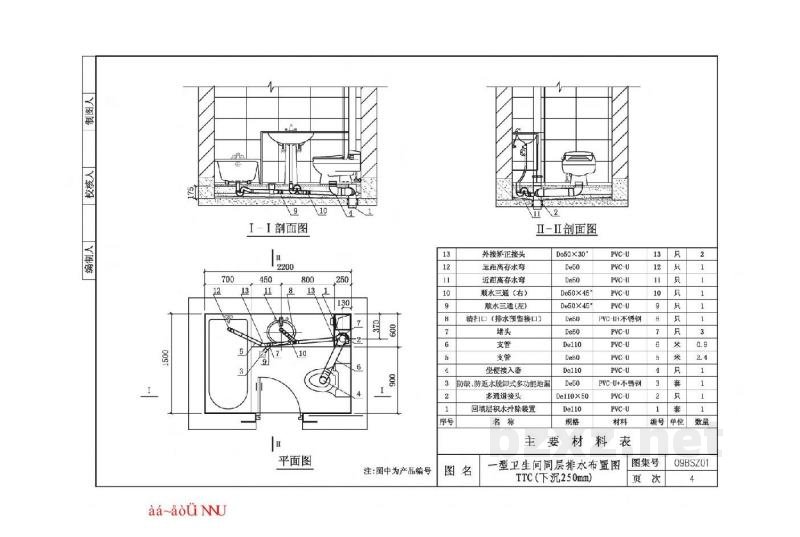

一型卫生间同层排水布置图（TTC型，下沉250mm）
注：图中数字为产品编号

材料表（主要材料）：
序号1：外接矫正接头，规格De50x30°，材料PVC-U，单位只，数量2
序号2：远距离存水弯，规格De50，材料PVC-U，单位只，数量1
序号3：近距离存水弯，规格De50，材料PVC-U，单位只，数量1
序号4：顺水三通（右），规格De50x45°，材料PVC-U，单位只，数量1
序号5：顺水三通（左），规格De50×45°，材料PVC-U，单位只，数量1
序号6：清扫口（排水预留接口），规格De50，材料PVC-U，单位只，数量3
序号7：堵头，规格De50，材料PVC-U，单位米，数量0.9
序号8：支管，规格De110，材料PVC-U，单位米，数量2.4
序号9：支管，规格De50，材料PVC-U，单位只，数量1
序号10：坐便接入器，规格De110，材料PVC-U，单位套，数量1
序号11：防缺、防返水脱卸式多功能地漏多通道接头，规格De50，材料PVC-U+不锈钢，单位只，数量1
序号12：回填层积水排除装置，规格De110X50，材料PVC-U，单位套，数量1
序号13：（对应图纸中其他部件），规格De110，材料PVC-U，单位只，数量1

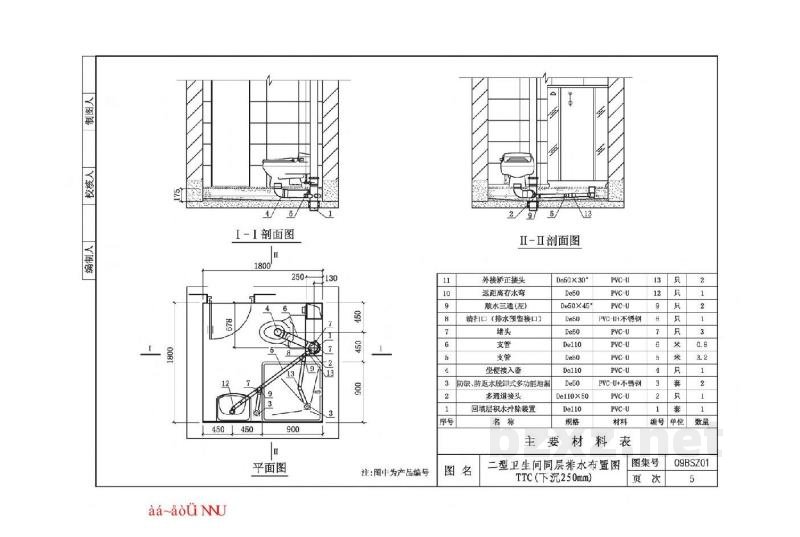

图名：二型卫生间同层排水布置图（TTC型，下沉250mm）
注：图中数字为产品编号

材料表（主要材料）：
序号1：外接矫正接头，规格De50x30°，材料PVC-U，单位只，数量2
序号2：远距离存水弯，规格De50，材料PVC-U，单位只，数量1
序号3：近距离存水弯，规格De50，材料PVC-U，单位只，数量2
序号4：顺水三通（左），规格De50×45°，材料PVC-U，单位只，数量1
序号5：清扫口（排水预留接口），规格De50，材料PVC-U，单位只，数量3
序号6：堵头，规格De50，材料PVC-U，单位米，数量0.8
序号7：支管，规格De110，材料PVC-U，单位米，数量3.2
序号8：支管，规格De50，材料PVC-U，单位只，数量1
序号9：坐便接入器，规格De110，材料PVC-U，单位套，数量2
序号10：防缺、防返水脱卸式多功能地漏多通道接头，规格De50，材料PVC-U+不锈钢，单位只，数量1
序号11：回填层积水排除装置，规格De110x50，材料PVC-U，单位套，数量1
序号12：（对应图纸中其他部件），规格Del10，材料PVC-U，单位只，数量1

图名：三型卫生间同层排水布置图（TTC型，下沉250mm）
注：图中数字为产品编号

材料表（主要材料）：
序号1：外接矫正接头，规格De50x43°，材料PVC-U，单位只，数量2
序号2：外接矫正接头，规格De50×30，材料PVC-U，单位只，数量1
序号3：远距离存水弯，规格De50，材料PVC-U，单位只，数量1
序号4：近距离存水弯，规格De50，材料PVC-U，单位只，数量1
序号5：多功能顺水三通（右），规格De50x45，材料PVC-U，单位只，数量1
序号6：多功能顺水三通（左），规格De50X45，材料PVC-U，单位只，数量1
序号7：清扫口（排水预留接口），规格De50，材料PVC-U，单位只，数量3
序号8：堵头，规格De50，材料PVC-U，单位米，数量0.8
序号9：支管，规格De50，材料PVC-U，单位米，数量3.1
序号10：支管，规格De110，材料PVC-U，单位只，数量1
序号11：坐便接入器，规格De50，材料PVC-U，单位套，数量1
序号12：防缺、防返水脱卸式多功能地漏多通道接头，规格De110，材料PVC-U+不锈钢，单位只，数量1
序号13：回填层积水排除装置，规格De50，材料PVC-U，单位套，数量1
序号14：（对应图纸中其他部件），规格De110X50，材料PVC-U，单位只，数量1
序号15：（对应图纸中其他部件），规格Del10，材料PVC-U，单位只，数量1
