【05J9-2】 环境景观设计

05J9-2 环境景观设计

编制单位：河南省建筑设计研究院
编制单位负责人：凌君达
编制单位技术负责人：袁恒惠
技术审定人：张迎新
设计负责人：李红建

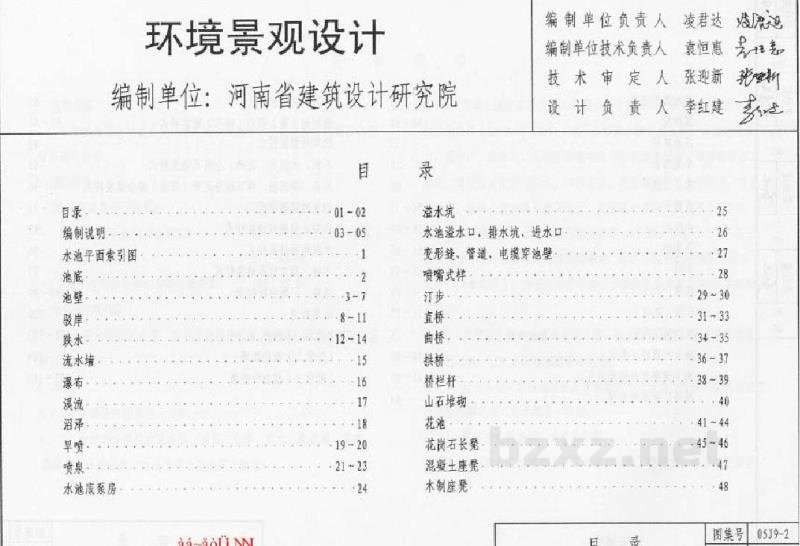

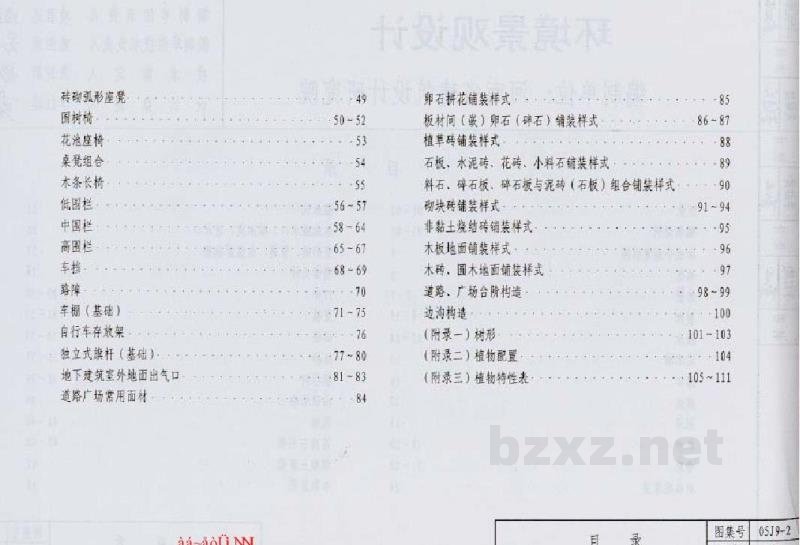

目录
01-02 水池平面索引图
03-05 池底、池壁、驳岸、跌水、流水墙、溪流、沼泽、喷泉
06-11 水池泵房
12-14 溢水坑
15-16 水池溢水口、排水坑、进水口
17-20 变形缝、管道、电缆池壁
21-23 喷嘴式样
24 汀步
25-26 直桥、曲桥、拱桥
27-28 桥栏杆
29-30 山石堆砌
31-33 花池
34-35 花岗石长凳
36-37 混凝土座凳
38-39 木制座凳
40 砖砌弧形座凳
41-44 树椅、花池座椅、桌椅组合、木条长椅
45-46 低围栏
47 中围栏
48 高围栏
49 车档
50-52 路障
53-54 车栅（基础）
55 自行车存放架
56-57 独立式旗杆（基础）
58-64 地下建筑室外地面出气口
65-67 道路广场常用面材
68-69 卵石拼花铺装样式
70-75 板间（嵌）卵石（碎屑）铺装样式
76-80 植草砖铺装样式
81-83 石板、水泥砖、花砖、小料石铺装样式
84 料石、卵石板、碎石板与泥砖（石板）组合铺装样式
85 砌块砖铺装样式
86-87 非黏土烧结砖铺装样式
88 木板地面铺装样式
89 木砖、木地面铺装样式
90-94 道路、广场台阶构造
95-97 边沟构造
98-99 【附录一】树形
100-103 【附录二】植物配置
104-111 【附录三】植物特性表

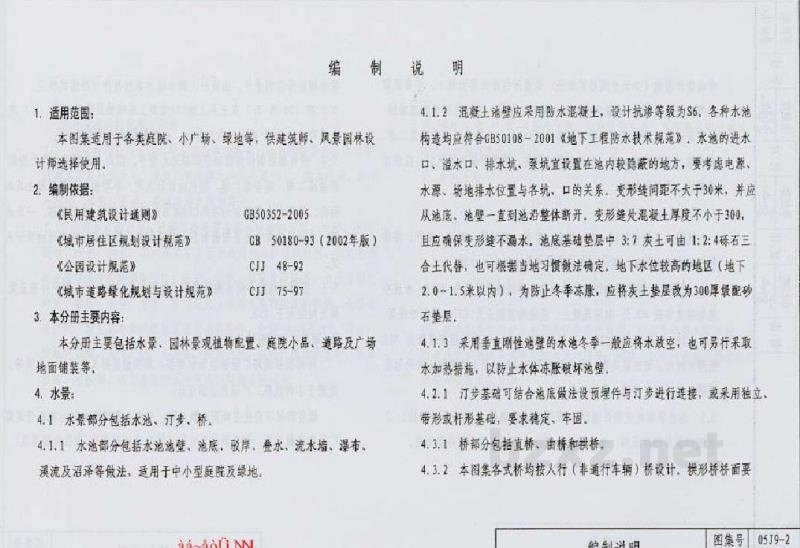

编制说明

1. 适用范围
本图集适用于各类庭院、小广场、绿地等，供建筑师、风景园林设计师选择使用。

2. 编制依据
《民用建筑设计通则》 GB 50352-2005
《城市居住区规划设计规范》 GB 50180-93（2002年版）
《公园设计规范》 CJJ 48-92
《城市道路绿化规划与设计规范》 CJJ 75-97

3. 本分册主要内容
本分册主要包括水景、园林量观植物配置、庭院小品、道路及广场地面铺装等。

4. 水景
4.1 水景部分包括水池、汀步、桥。
4.1.1 水池部分包括水池池壁、池底、驳岸、跌水、流水墙、溪流及沼泽等做法，适用于中小型庭院及绿地。构造均应符合 GB 50108-2001《地下工程防水技术规范》，水池的进水口、溢水口、排水坑、泵坑宜设置在较隐藏的地方；要考虑电源、水源、场地排水位置与各坑、口的关系。变形缝间距不大于30米，且应从池底、池壁一直到池顶整体断开，变形缝处混凝土厚度不小于300mm，且应确保变形缝不漏水。池底基础垫层中3:7灰土可由1:2:4碎石三合土代替，也可根据当地习惯做法确定。地下水位较高的地区（地下2.0~1.5米以内），为防止冬季冻胀，应将灰土垫层改为300mm厚级配碎石垫层。
4.1.3 采用垂直刚性池壁的水池冬季一般应将水池放空，也可另行采取水加热措施，以防止水体冻胀破坏池壁。
4.2 汀步基础可结合池底做法设预埋件与汀步进行连接；或采用独立条形或条形基础，要求稳定、牢固。
4.3.1 桥部分包括直桥、曲桥和拱桥。
4.3.2 本图集各式桥均按人行（非通行车辆）桥设计。拱形桥桥面要考虑防滑措施（如设金刚砂防滑线、锯齿形防滑线等措施），桥身混凝土强度等级为C20，钢筋为HPB235。基础、桥墩、立柱及桥面配筋由结构设计确定。桥栏杆水平推力应不大于1kN/m。金属栏杆涂防锈漆二道调和漆二道或银粉二道，颜色由设计人定。桥体需敷设管线时，应设在隐蔽处，并便于维修。

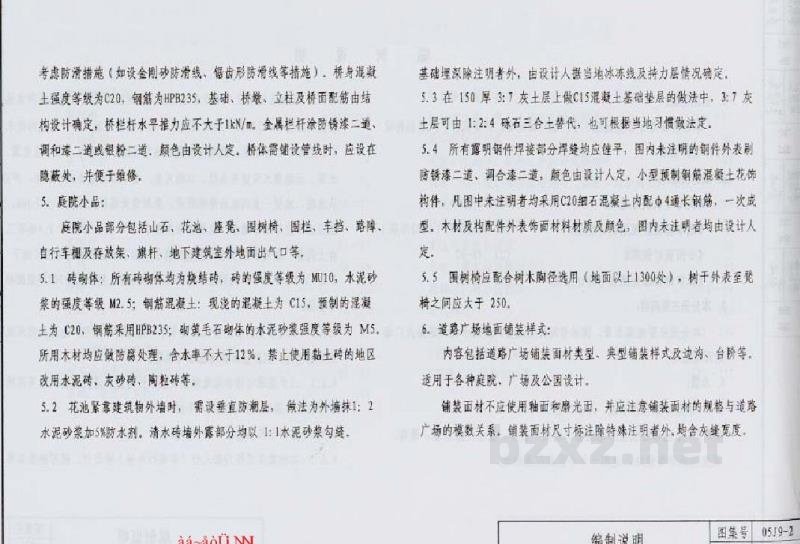

5. 庭院小品
庭院小品部分包括山石、花池、座凳、树椅、围栏、车挡、路障、自行车存放架、旗杆、地下建筑室外地面出气口等。
5.1 砖砌体：所有砖砌体均为烧结砖，砖的强度等级为MU10，水泥砂浆的强度等级M2.5。钢筋混凝土：现浇的混凝土为C15，预制的混凝土为C20，钢筋采用HPB235。砌块毛石砌体的水泥砂浆强度等级为M5。所用木材均应做防腐处理，含水率不大于12%。禁止使用黏土砖的地区改用水泥砖、灰砂砖、陶粒砖等。
5.2 花池紧靠建筑物外墙时，需设垂直防潮层，做法为外墙抹1:2水泥砂浆加5%防水剂。清水砖墙外露部分均以1:1水泥砂浆勾缝。基础埋深除注明者外，由设计人据当地冰冻线及持力层情况确定。
5.3 在150mm厚3:7灰土层上做C15混凝土基础垫层的做法中，3:7灰土层可由1:2:4碎石三合土代替，也可根据当地习惯做法确定。
5.4 所有露明钢件焊接部分焊缝均应磨平，图内未注明的钢件外表刷防锈漆二道、调和漆二道，颜色由设计人定。小型预制钢筋混凝土花箱构件，图中未注明者均采用C20细石混凝土内配φ4通长钢筋，一次成型。木材及构配件外表饰面材料材质及颜色，图内未注明者均由设计人定。
5.5 树椅应配合树木胸径选用（地面以上1300mm处），树干外表至轮椅之间应大于250mm。

6. 道路广场地面铺装样式
内容包括道路广场铺装面材类型、典型铺装样式及边沟、台阶等。适用于各种庭院、广场及公园设计。铺装面材不应使用釉面和路光面，并应注意铺装面材的规格与道路广场的模数关系。铺装面材尺寸标注除特殊注明者外，均以毫米为单位。

7. 园林景观植物配置（附录）
7.1 园林植物是构成园林绿地最基本的要素。园林植物分为乔木（常绿乔木和落叶乔木）、灌木（常绿灌木和落叶灌木）、草本植物、草子叶植物、藤本、花卉、草地及地被植物等。
7.2 从观赏目的出发，选择植物时要从园林植物的树冠、树形、树枝、树叶、树根、树皮、花和果实等方面来选用相应的植物材料。花卉的选择主要考虑它们的特征习性、花期、花色、株高及用途等。由于植物受阳光、温度、水分、土壤、空气及人为活动等多种因素的影响，在绿化设计时，首先要考虑到植物适宜的生存条件，做到适地适树。同时，植物有常绿、落叶之分，有乔木、灌木之别，在进行植物配置时，要有目的、有规律、有节奏地把各种不同的植物搭配起来。

8. 图中A、B、D、H、L等代号值，均由设计人定。本图集中除注明外所注尺寸均以毫米为单位。

9. 索引方法
图集号：05J9-2
详图号：见目录
详图所在页：见目录

10. 在本图集使用中，本图集所依据的规范、标准若有新的版本时，选用者应按有效版本对有关做法进行核查、调整，以使所选做法符合相关规范有效版本的要求。
