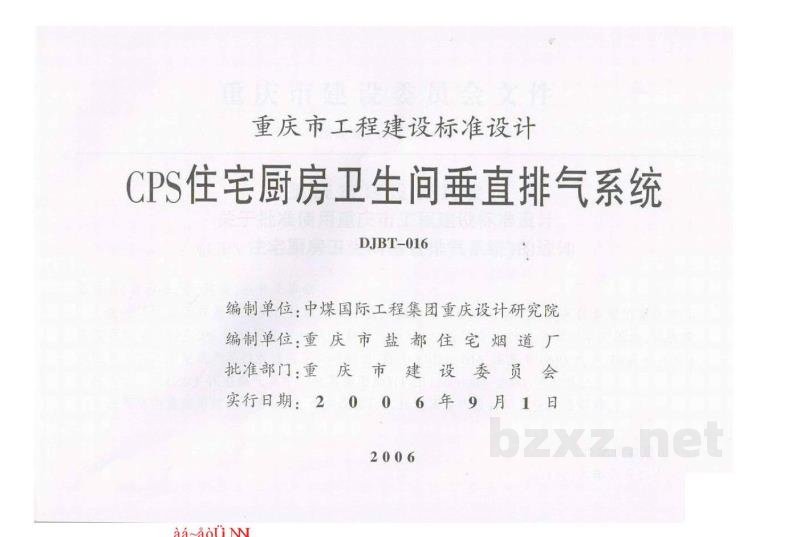

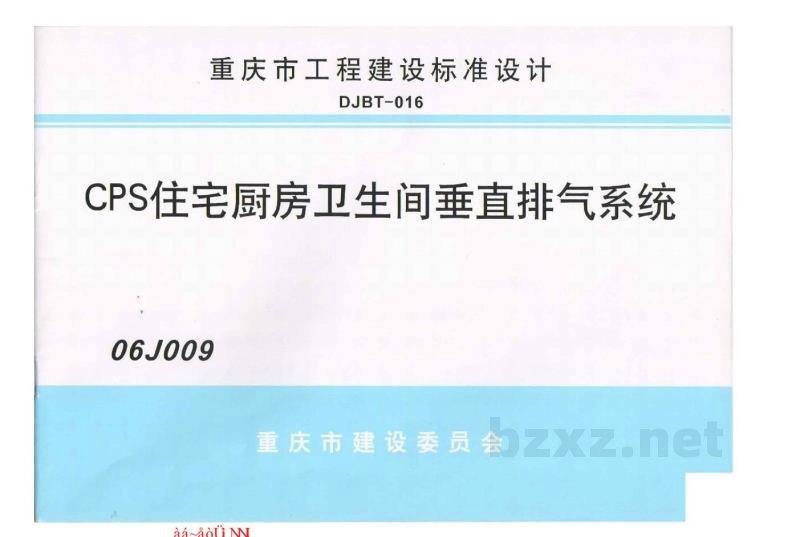

【06J009】 CPS住宅厨房卫生间垂直排烟系统

重庆市工程建设标准设计
CPS住宅厨房卫生间垂直排气系统
图集号：06J009
编号：DBJT-016
批准部门：重庆市建设委员会
主编单位：中煤国际工程集团重庆设计研究院
参编单位：重庆市盐都住宅烟道厂、重庆市华祥建筑材料厂、重庆市宇祥通风管道厂
实行日期：2006年9月1日

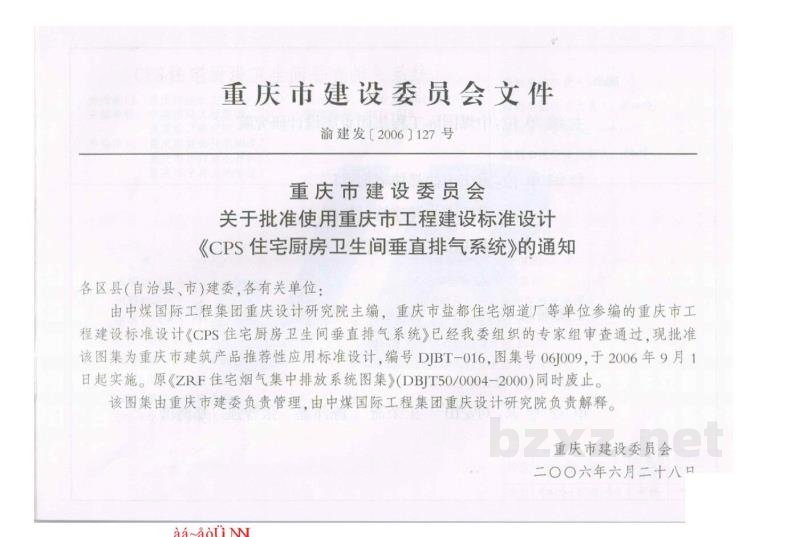

重庆市建设委员会文件
渝建发【2006】127号

重庆市建设委员会关于批准使用重庆市工程建设标准设计《CPS住宅厨房卫生间垂直排气系统》的通知

各区县（自治县、市）建委，各有关单位：

由中煤国际工程集团重庆设计研究院主编，重庆市盐都住宅烟道厂等单位参编的重庆市工程建设标准设计《CPS住宅厨房卫生间垂直排气系统》已经我委组织的专家组审查通过，现批准该图集为重庆市建筑产品推荐性应用标准设计，编号DBJT-016，图集号06J009，于2006年9月1日起实施。原《ZRF住宅烟气集中排放系统图集》（DBJT50/0004-2000）同时废止。

该图集由重庆市建委负责管理，由中煤国际工程集团重庆设计研究院负责解释。

重庆市建设委员会
二〇〇六年六月二十八日

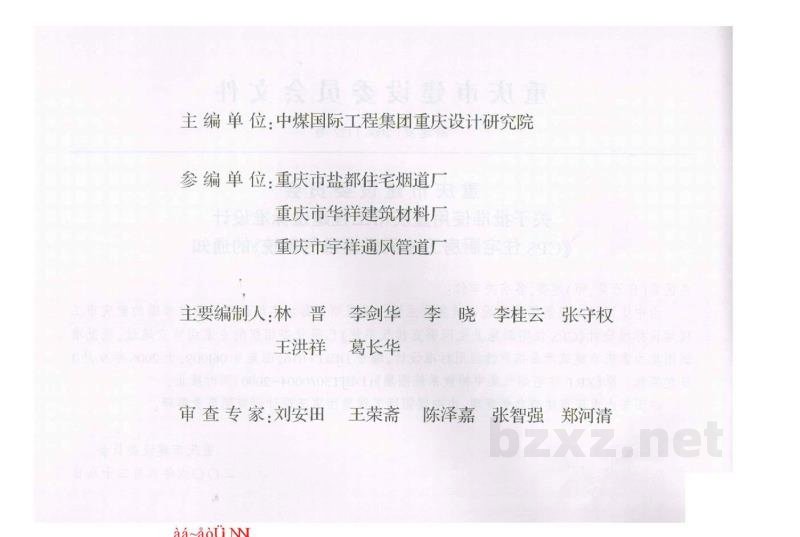

主要编制人：林晋、王洪祥
审查专家：刘安田、李剑华、李晓、李桂云、张守权、葛长华、王荣斋、陈泽嘉、张智强、郑河清

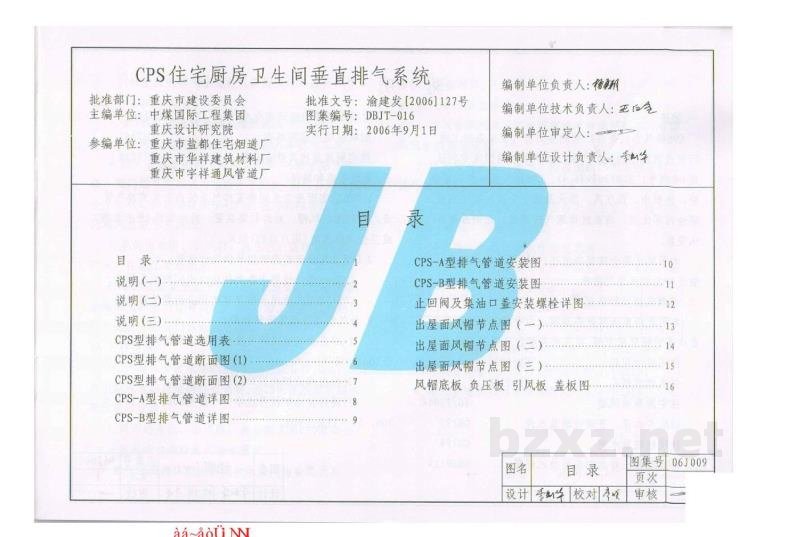

目录
一、说明（一）
二、说明（二）
三、说明（三）
四、CPS型排气管道选用表
五、CPS型排气管道断面图（1）
六、CPS型排气管道断面图（2）
七、CPS-A型排气管道详图
八、CPS-B型排气管道详图
九、CPS-A型排气管道安装图
十、CPS-B型排气管道安装图
十一、止回阀及集油口盖安装螺栓详图
十二、出屋面风帽节点图（一）
十三、出屋面风帽节点图（二）
十四、出屋面风帽节点图（三）
十五、风帽底板、负压板、引风板、盖板图

说明（一）

一、概述：
CPS排气系统是在现有的各类排气管道基础上进行改进而推出的更新产品，该产品获得国家专利认定（专利号：ZL01207946.4）。CPS排气系统具有重量轻、体积小、强度高、防火及便于安装并能定期清理油污等优点，该系统排烟气效果好，无倒灌及串味现象。
本图集适用于建筑高度在100米以下的住宅厨房烟气和卫生间废气排放。

二、编制依据及相关规范：
本图集经重庆市建委立项，由中煤国际工程集团重庆设计研究院主编，重庆市盐都住宅烟道厂等参编。
主要引用标准及规范包括：
1. 《住宅设计规范》 GB50096
2. 《住宅建筑规范》 GB50368
3. 《住宅厨房排风道》 JG/T3044
4. 《硅酸盐水泥，普通硅酸盐水泥》 GB175
5. 《快硬硅酸盐水泥》 GB199
6. 《普通混凝土外加剂应用技术规程》 GB50119
7. 《混凝土强度检验评定标准》 GBJ107
8. 《耐碱玻璃纤维网格布》 JC/T841
9. 《住宅厨房及相关设备参数》 GB11228

三、系统组成和特征：
1. CPS住宅厨房卫生间垂直排气系统由主支式排气管道、止回阀、风帽、油污收集装置、排油烟机（用户自购）或卫生间排气扇（用户自购）组成。
2. CPS排气管道有两种型号供设计选用：
CPS-A型：适用于各类住宅卫生间的废气排放。
CPS-B型：适用于各类住宅厨房的烟气排放。
3. 排气管道排气量设计参数：
（1）厨房排气管道排气量按照排油烟机排气量不小于300m³/h设计。
（2）厨房排油烟机出口静压大于200Pa。
（3）厨房排油烟机开机率：1~6层为80%，7~18层为70%，19~33层为60%。
