【05S2】 给水工程

05S2 给水工程
编制单位：河北省建筑设计研究院

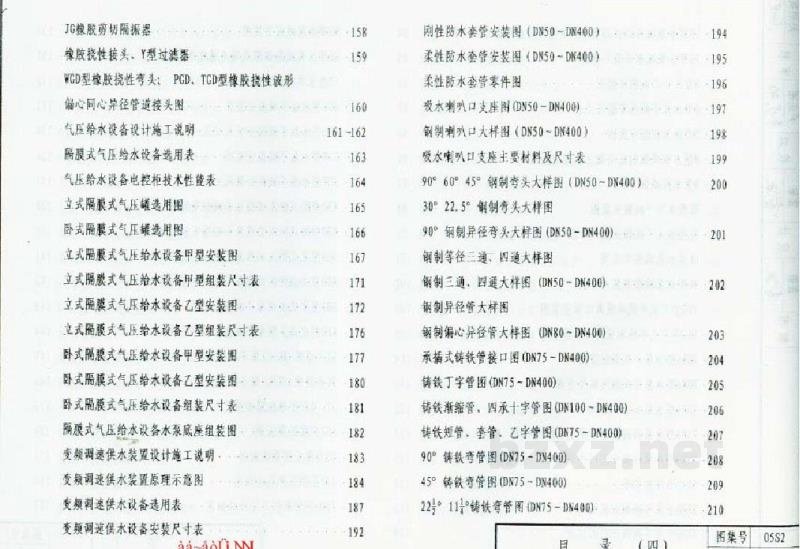

一、目录

01 编制说明

[阀门及井类]
立式阀门井图
阀门组合节点图
阀门井盖板配筋图
室外、室内消火栓安装图
消防给水柱安装图
保温井口及木制保温井盖图
阀门套筒安装图（DN75-DN300）
阀门套筒图
阀门开关把及水门叉子图

[水表井]
水表井安装图（DN15-DN50甲型）
水表井安装图（DN15-DN50乙型）
水表井安装图（无旁通有止回阀或倒流防止器）
水表井安装图（有旁通无止回阀或倒流防止器）
水表井安装图（有旁通有止回阀或倒流防止器）
水表井安装图（双水表井）
水表井安装图（甲型六水表井）
水表井安装图（乙型大水表井）
倒流防止器井安装图（DN15~DN50）
倒流防止器井安装图（无旁通管）
倒流防止器井安装图（有旁通管）
水表井盖板安装顺序表
水表井盖板配筋图
水表井盖板制作表

[控制阀及减压阀]
1004型角型定水位阀安装图
100X型浮球式液上水位控制阀安装图
Y098005型过流活塞式电动浮球阀安装图
H142X型压力水位控制阀安装图
JD745X型多功能水泵控制阀安装图
Y系列减压稳压阀选用图
Y45X型先导式减压稳压阀安装图
比例式减压阀安装图（DN15-DN40）
比例式减压阀安装图（DN50-DN200）
DRVZ型静音式上启式止回阀选用图
HH41X型缓闭消声止回阀选用图
HO球型（污水）止回阀选用图
H45X型止回阀安装图

[给水箱]
给水箱说明
装配式钢板给水箱详图
装配式钢板给水箱选用表
装配式钢板给水箱基础图
装配式钢板给水箱型钢底基础图
装配式搪瓷钢板给水箱
装配式搪瓷钢板给水箱选用表
装配式搪瓷钢板给水箱基础图
装配式喷塑钢板给水箱
装配式喷塑钢板给水箱选用表
装配式不锈钢板给水箱
装配式不锈钢板给水箱选用表
装配式不锈钢板给水箱基础图
NB-508内喷涂冲压钢板给水箱
NB-508内喷涂冲压钢板给水箱选用表
NB-508内喷涂冲压钢板给水箱基础图
组合式不锈钢板给水箱
组合式不锈钢板给水箱选用表
组合式不锈钢板给水箱底架基础图
组合式不锈钢板给水箱基础图
组合式保温给水箱
组合式保温给水箱选用表
组合式保温给水箱基础图

[水泵安装]
水泵安装说明
IS型水泵不减速安装图
IS型水泵不减速安装尺寸表
IS型水泵减振安装图
IS型水泵减振钢筋混凝土基座模板及配筋图
IS型水泵减振安装尺寸表
D型水泵不减速安装图
D型水泵不减速安装尺寸表
D型水泵减振安装图
D型水泵减振板钢筋混凝土基座选用表
D型水泵减振安装尺寸表
DL型水泵不减速安装图
DL型水泵不减速安装尺寸表
DL型水泵减振安装图
DL型水泵减振安装尺寸表
ISG型立式单级单吸离心泵安装图
ISG型立式单级单吸离心泵安装尺寸表
TSWA型水泵不减速安装图
TSWA型水泵不减速安装尺寸表
TSWA型水泵减振安装图
TSWA型水泵减振钢筋混凝土基座选用表
TSWA型水泵减振安装尺寸表
Sh型水泵性能表
SH型水泵不减速安装图
SH型水泵不减速安装尺寸表
SH型水泵减振安装图
SH型水泵减振钢筋混凝土基座选用表
SI型水泵减振安装尺寸表
GDL型水泵不减速安装图
GDL型水泵不减速安装尺寸表
GD型水泵不减速安装图
GDW型水泵不减速安装尺寸表
XBD型卧式恒压切线泵不减速安装图
XBD型卧式恒压切线泵不减速安装尺寸表
XBD型立式恒压切线泵不减速安装图
XBD型立式恒压切线泵不减速安装尺寸表
XBD型立式多级泵不减速安装图
XBD型立式多级泵不减速安装尺寸表
同步排吸（稳压）泵不减速安装图
同步排吸（稳压）泵不减速安装尺寸表

[减振及隔振设备]
SDI型橡胶隔振垫
ZT型弹簧隔振器
ZTA型吊式减振器
ZD系列劲精阻尼复合减振器
JG橡胶剪切隔振器
橡胶柔性接头
Y型过滤器
WGD型橡胶柔性接头
PCD、TGD型橡胶柔性波形同心导径管道接头图

[气压给水及变频供水]
气压给水设备设计施工说明
隔膜式气压给水设备选用表
气压给水设备电控柜技术性能表
立式隔膜式气压罐选用图
卧式隔膜式气压罐选用图
立式隔膜式气压给水设备甲型安装图
立式隔膜式气压给水设备甲型组装尺寸表
立式隔膜式气压给水设备乙型安装图
立式隔膜式气压给水设备乙型组装尺寸表
卧式隔膜式气压给水设备甲型安装图
卧式隔膜式气压给水设备乙型安装图
卧式隔膜式气压给水设备组装尺寸表
隔膜式气压给水设备水泵底座组装图
变频调速供水装置设计施工说明
变频调速供水装置原理示意图
变频调速供水设备选用表
变频调速供水设备安装尺寸表

[管道附件及接口]
刚性防水套管安装图（DN50-DN400）
柔性防水套管安装图（DN50-DN400）
柔性防水套管零件图
吸水喇叭口支座图（DN50-DN400）
钢制喇叭口大样图（DN50-DN400）
吸水喇叭口支座主要材料及尺寸表
90°、60°、45°钢制弯头大样图（DN50-DN400）
30°、22.5°钢制弯头大样图
90°钢制异径弯头大样图（DN50-DN400）
钢制等径三通、四通大样图
钢制三通、四通大样图（DN50-DN400）
钢制异径管大样图
钢制偏心异径管大样图（DN80-DN400）
承插式铸铁管接口图（DN75-DN400）
铸铁丁字管图（DN75-DN400）
铸铁缩节管、四承十字管图（DN100-DN400）
铸铁短管、套管、乙字管图（DN75-DN400）
90°铸铁弯管图（DN75-DN400）
45°铸铁弯管图（DN75-DN400）
22.5°铸铁弯管图（DN75-DN400）

二、编制说明

1. 编制依据
《建筑给水排水设计规范》GB50015-2003
《室外给水设计规范》GBJ13-86（1997年版）
《气压给水设计规范》CECS76:95
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002

2. 设计条件
(1) 设计荷载：
活荷载4kN/m²，适用于人行道或绿化地带的构筑物。
汽-15或汽-10，适用于车行道下的构筑物。
(2) 土填条件：
土的重度：r=17.6kN/m³
地基承载力特征值fak=100kPa
内摩擦角φ=30°
(3) 气候条件：
采暖室外计算温度高于-20℃
(4) 地震烈度：
按八度考虑
(5) 最大冻土深度为1.6m

3. 适用范围
(1) 本图适用于建筑小区、民用建筑给水设计及工业建筑生活给水设计的施工安装。
(2) 如用于地震烈度九度和九度以上地区，湿陷性黄土地区，膨胀土地区，多年冻土地区及其他特殊地区时，应根据有关规范和规程的规定另作处理。

4. 管材
序号 系统类别 敷设方式 管材
1 生活给水 DN>75 埋地敷设 塑料给水管、有衬里的给水铸铁管、塑料和金属复合管
2 生活直饮水 DN≤75 明设或埋地敷设 塑料给水管、塑料和金属复合管、经可靠防腐处理的钢管
3 生活直饮水 明设或暗设 塑料给水管、塑料和金属复合管、薄壁不锈钢管、薄壁铜管、经可靠防腐处理的钢管、薄壁铜管、薄壁不锈钢管、优质型料管
