【14K117-3】 锥形风帽

国家建筑标准设计图集 14K117-3
（替代 96K150-3）

锥形风帽

中国建筑标准设计研究院

锥形风帽

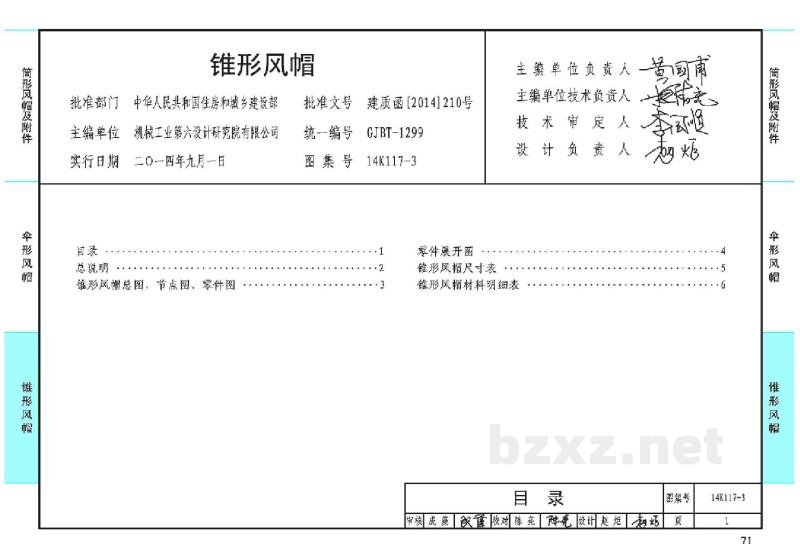

目录..................................................................................................1
总说明..............................................................................................2

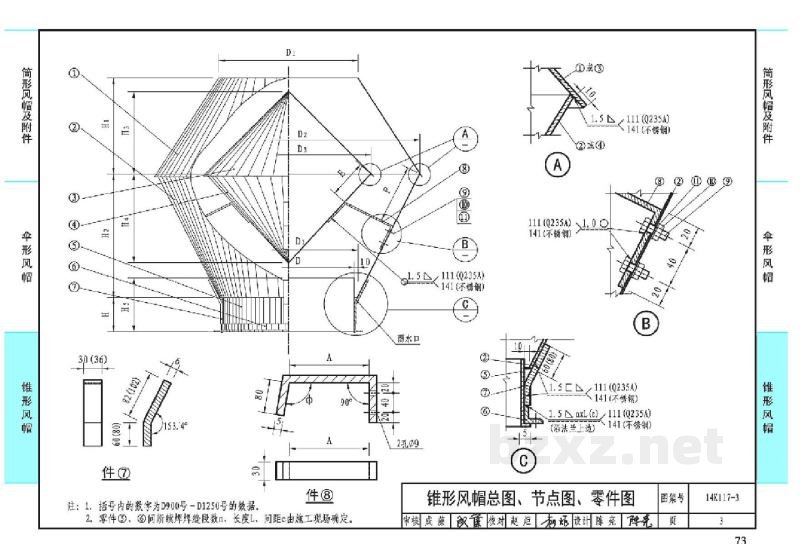

锥形风帽图、节点图、零件图.....................................................3

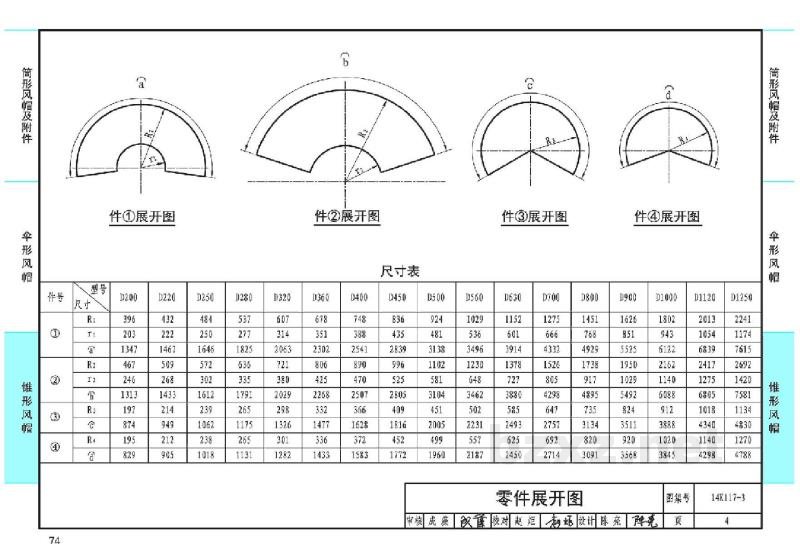

零件展开图................................................................................4
锥形风帽尺寸表..............................................................................5
锥形风帽材料明细表........................................................................6

71

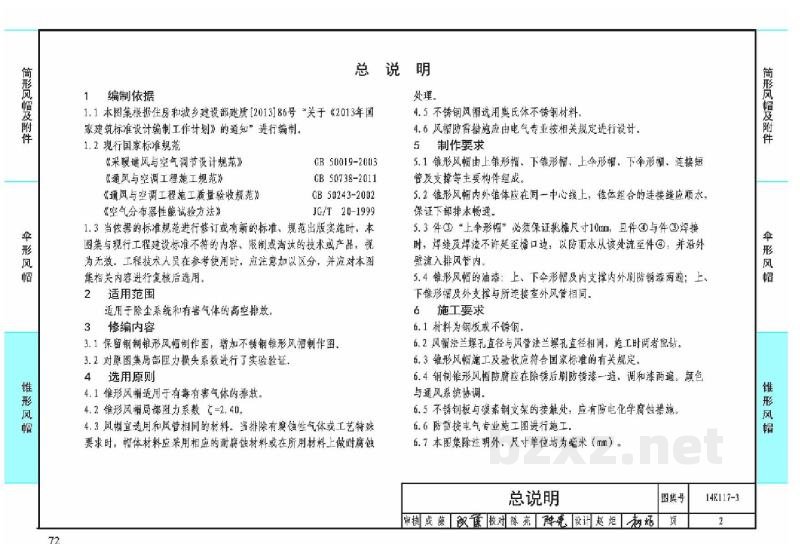

总 说 明

1 编制依据

1.1 本图根据住房和城乡建设部建标[2013]168号“关于《2013年国家建筑标准设计编制工作计划》的通知”进行编制。

1.2 现行国家标准和规范：

1.3 当依据的标准或规范进行修订或有新的标准、规范出版实施时，本图集与现行工程设计标准不符的内容，按新出版的法规和技术产品。现为无效，工程技术人员在审查使用时，应注意到加以区分，并应对本图集相关内容作必要的修改后使用。

2 适用范围

适用于除尘系统和有毒气体的高空排放。

3 修编内容

3.1 保留原锥形风帽钢制构件，增加不锈钢锥形风帽制作图。

3.2 对原图集局部应力和失效关系进行了实验验证。

4 选用原则

4.1 锥形风帽适用于有毒有害气体的排放。

4.2 锥形风帽局部阻力系数（ξ=2.40）。

4.3 风帽与通风和风管间用刚性材料。当排放有腐蚀性气体或工艺特殊要求时，则体材料应采用相应的耐腐蚀材料或在所用材料上做好防腐蚀处理。

4.5 不锈钢风帽选用奥氏反尔不锈钢材料。

5 制作要求

5.1 锥形风帽由中伞形帽、下锥形帽，上半形帽、下半形帽，连接短管及支脚等主要构件组成。

5.2 锥形风帽内外锥体在同一中心线上。锥位配合的接缝应顺流水，保证下接槽水畅通。

5.3 中伞③、“上伞形帽”必须保证孔板高度≥10mm。且伞④与伞⑤焊接时，焊缝及焊缝之间是垂直口边，以防雨水从该处流入管道内，并另外增加入风挡水。

5.4 锥形风帽的油漆：上、下伞形帽及支体内外的锈漆为黄褐；上、下锥形管及外支撑与所定整套室外涂装相同。

6 施工要求

6.1 材料必须保证不锈蚀。

6.2 风帽法兰盘孔直径与风管法兰螺孔位置相符，施工时再行定位。

6.3 锥形风帽施工及验收应符合国家标准有关规定。

6.4 锥形风帽应附设防雨罩在拆除后刷防锈漆一遍、调和漆两遍。颜色与通风系统相同。

6.5 不锈钢板与钢制支架的接触处，应有电化化学反应措施。

6.6 防雷接地电气安装工程进行施工。

6.7 本图集除注明外，尺寸单位均为毫米（mm）。
