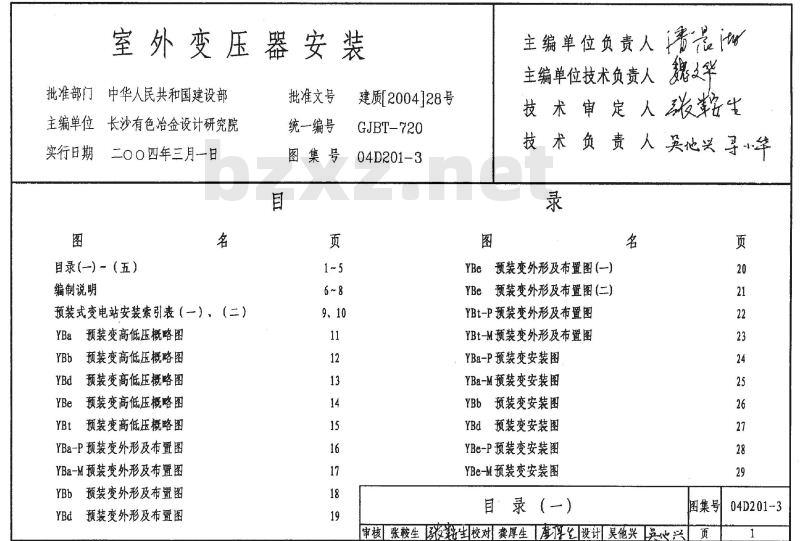

【04D201-3】 室外变压器安装

室外变压器安装
批准部门中华人民共和国建设部批准文号
主编单位长沙有色治金设计研究院实行日期　二〇〇四年三月一日图
目录(一)→（五）
编制说明
预装式变电站安装索引表（一）、（二）YBa
预装变高低压概略图
预装变高低压概略图
YBd预装变高低压概略图
YBe预装变高低压概略图
YBt预装变高低压概略图
YBa-P预装变外形及布置图
YBa-M预装变外形及布置图
YBb预装变外形及布置图
YBd预装变外形及布置图
统一编号
图集号
9、10
建质[2004]28号
GJBT-720
04D201-3
主编单位负责人请
魏文华
主编单位技术负责人
技 术 审 定 人鞍生
技 术 负责人 英他兴寻一牟
YBe预装变外形及布置图(-)
YBe预装变外形及布置图(二)
YBt-P预装变外形及布置图
YBt-M预装变外形及布置图
YBa-P预装变安装图
YBa-M 预装变安装图
YBb预装变安装图
YBd预装变安装图
YBe-P预装变安装图
YBe-M预装变安装图

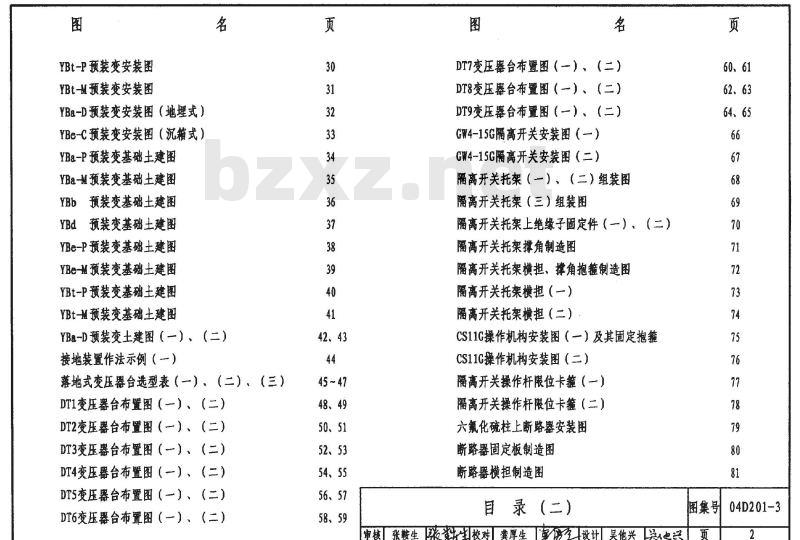

目录（一）
图集号
审核张鞍生新生校对龚厚生度设讯吴他兴心页
04D201-3
YBt-P预装变安装困
YBt-M预装变安装图
YBa-D预装变安装图（地埋式）
YBe-C预装变安装图（沉箱式）
YBa-P预装变基础土建图
YBa-M预装变基础土建图
YBb预装变基础土建图
YBd预装变基础土建图
YBe-P预装变基础土建图
YBe-M预装变基础土建图
YBt-P预装变基础土建图
YBt-M预装变基础土建图
YBa-D预装变土建图（-）、（二）接地装置作法示例（）
落地式变压器台选型表（一）、（二）、（三）DT1变压器台布置图（）、（二）DT2变压器台布置图（）、（二）DT3变压器台布置图（-）、（二）DT4变压器台布置图（一）、（二）DTS变压器台布置图（一）、（二）DT6变压器台布置图（一）、（二）页
42、43
48、49
50、51
52、53
54、55
56、57
58、59
DT7变压器台布置图（一）、（二）DT8变压器台布置图（一）、（二）DT9变压器台布置图（一）、（二）GW4-15G隔高开关安装图（）
GW4-15G隔离开关安装图（二）
隔离开关托架（）、（二）组装图隔离开关托架（三）组装图
隔离开关托架上绝缘子固定件（）、（二）隔离开关托架撑角制造图
隔离开关托架横担、撑角抱箍制造图隔离开关托架横担（—）
隔离开关托架横担（二）
CS11C操作机构安装图（一）及其固定抱箍CS11C操作机构安装图（二）
隔离开关操作杆限位卡箍（一）隔离开关操作杆限位卡箍（二）六氟化硫柱上断路器安装图
断路器固定板制造图
断路器横担制造图
目录（二）
图集号
申核张鞍生生校对龚厚生设计吴他兴电兴页页
60、61
62、63
64、65
04D201-3

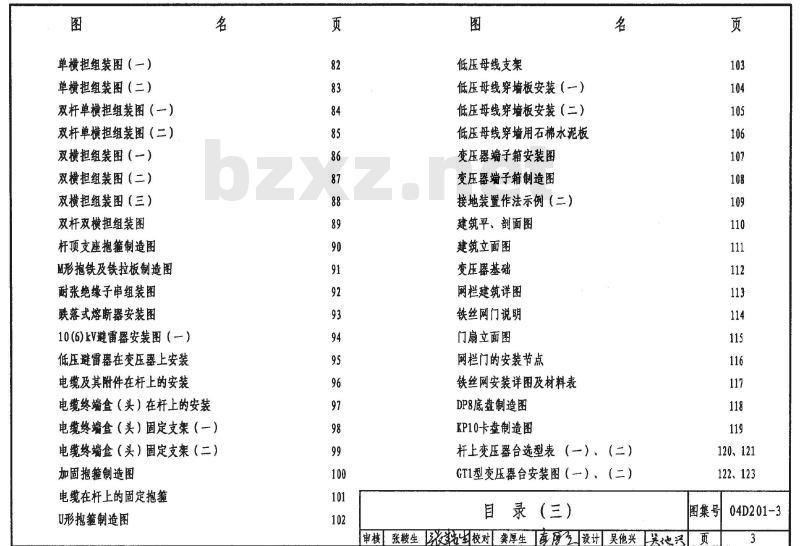

单横担组装图（一）
单横担组装图（二）
双杆单横担组装图（）
双杆单横担组装图（二）
双横担组装图（一）
双横担组装图（二）
双横担组装图（三）
双杆双横担组装图
杆顶支座抱箍制造图
M形抱铁及铁拉板制造图
耐张绝缘子串组装图
跌落式熔断器安装图
10(6)kV避雷器安装图（-）
低压避雷器在变压鑫上安装
电缆及其附件在杆上的安装
电缆终端盒（头）在杆上的安装名
电缆终端盒（头）固定支架（一）电缆终端盒（头）固定支架（二）加固抱箍制造图
电缆在杆上的固定抱箍
U形抱箍制造图
低压母线支架
低压母线穿墙板安装（一）
低压母线穿墙板安装（二）
低压母线穿墙用石棉水泥板
变压器端子箱安装图wwW.bzxz.Net
变压器端子箱制造图
接地装置作法示例（二）
建筑平、剖面图
建筑立面图
变压器基础
网栏建筑详图
铁丝网门说明
门扇立面图
网栏门的安装节点
铁丝网安装详图及材料表
DP8底盘制造图
KP10卡盘制造图

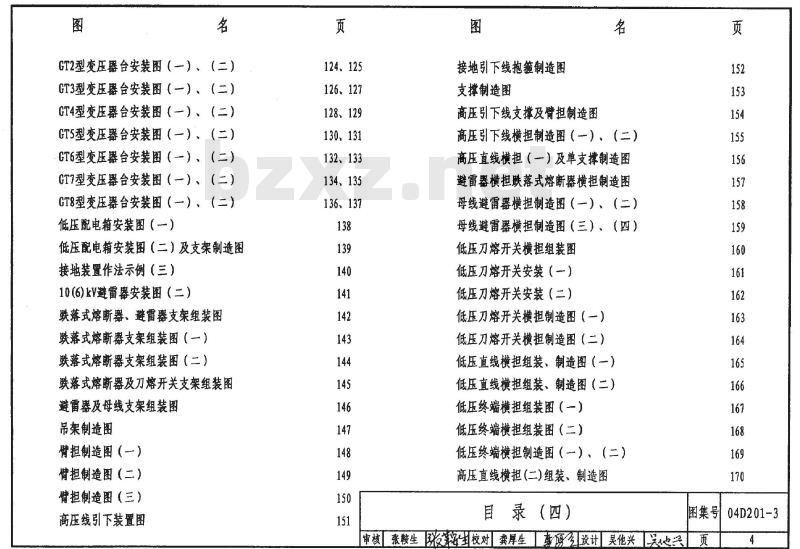

杆上变压器台选型表（一）、（二）GT1型变压器台安装图（）、（二）目录（三）
120、121
122、123
图集号
04D201-3
审核张鞍生生校对奕厚生南设计吴他兴吴心页3
GT2型变压器台安装图（一）、（二）GT3型变压器台安装图（一）、（二）GT4型变压器台安装图（一）、（二）GT5型变压器台安装图（一）、（二）GT6型变压器台安装图（）、（二）GT7型变压器合安装图（一）、（二）GT8型变压器台安装图（一）、（二）低压配电箱安装图（一）
低压配电箱安装图（二）及支架制造图接地装置作法示例（三）
10(6)kV避雷器安装图（二）
联落式熔断器、避雷器支架组装图跌落式熔断器支架组装图（一）跌落式熔断器支架组装图（二）跌落式熔断器及刀熔开关支架组装图避雷器及母线支架组装图
吊架制造图
臂担制造图（一）
臂担制造图（二）
臂担制造图（三）
高压线引下装置图
124、125
126、127
128、129
130、131
132、133
134、135
136、137
接地引下线抱箍制造图
支撑制造图
高压引下线支撑及臂担制造图
高压引下线横担制造图（一）、（二）高压直线横担（-）及单支撑制造图避雷器横担跌落式熔断器横担制造图母线避雷器横担制造图（一）、（二）母线避雷器横担制造图（三）、（四）低压刀熔开关横担组装图
低压刀熔开关安装（一）
低压刀熔开关安装（二）
低压刀熔开关横担制造图（一）低压刀熔开关横担制造图（二）低压直线横担组装、制造图（一）低压直线横担组装、制造图（二）低压终端横担组装图（一）
低压终端横担组装图（二）
低压终端横担制造图（一）、（二）高压直线横担(二)组装、制造图目录 （四）
审核张鞍生生校对龚厚生
图集号
原经设计吴他兴地
04D201-3

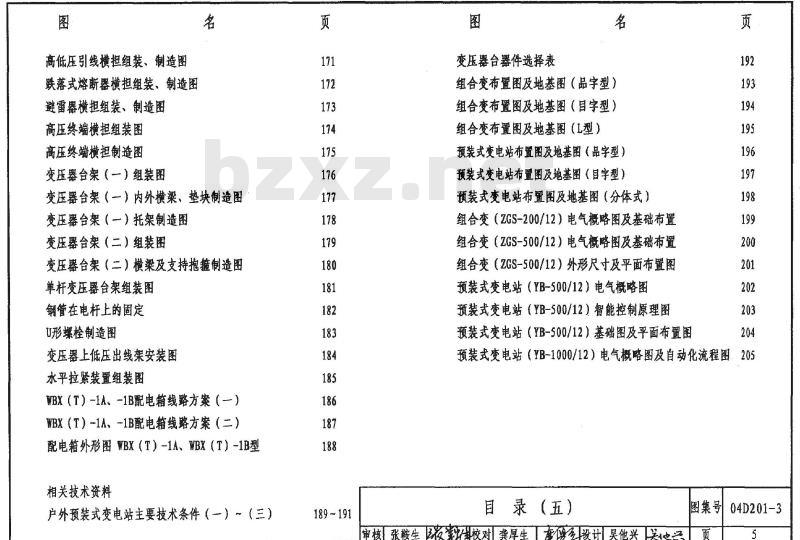

高低压引线横担组装、制造图
跌落式熔断器横担组装、制造图避雷器横担组装、制造图
高压终端横担组装图
高压终端横担制造图
变压器台架（一）组装图
变压器台架（一）内外横梁、垫块制造图变压器台架（一）托架制造图
变压器台架（二）组装图
变压器台架（二）横梁及支持抱箍制造图单杆变压器台架组装图
钢管在电杆上的固定
U形螺栓制造图
变压器上低压出线架安装图
水平拉紧装置组装图
WBX（T）-1A、-1B配电箱线路方案（-）WBX（T）-1A、-1B配电箱线路方案（二）配电箱外形图WBX（T）-1A、WBX（T）-1B型相关技术资料
户外预装式变电站主要技术条件（一）～（三）页
189~191
变压器台器件选择表
组合变布置图及地基图（品字型）组合变布置图及地基图（目字型）组合变布置图及地基图（L型）
预装式变电站布置图及地基图（品字型）预装式变电站布置图及地基图（目字型）预装式变电站布置图及地基图（分体式）组合变（ZGS-200/12）电气概略图及基础布置组合变（ZGS-500/12）电气概略图及基础布置组合变（ZGS-500/12）外形尺寸及平面布置图预装式变电站（YB-500/12）电气概略图预装式变电站（YB-500/12）智能控制原理图预装式变电站（YB-500/12）基础图及平面布置图页
预装式变电站（YB-1000/12）电气概略图及自动化流程图：205目录（五)
图集号
04D201-3
审核张鞍生校对龚厚生广诊公设计吴他兴送心兴页5
一设计依据
1建设部建质[2002]156号文关于《二00二年国家建筑标准设计编制工作计划》中下达的任务2引用标准
GB50053-94
GB50060-92
GB50054-95
GB500S7-94
CB 50303-2002
SDJ206-1987
DL/T621-1997
10kY及以下变电所设计规范
3~110kV高压配电装置设计规范
低压配电设计规范
建筑物防雷设计规范（2000版）建筑电气工程施工质量验收规范架空配电线路设计技术规程
交流电气装置的接地
二主题内容与适用范围
本图集为工业与民用建筑10(6)/0.4kV户外变电所的安装，图集所包含内容见下表
型式代号编制性质原图集号
预装式变电站
落地式变压器台
杆上变压器台
86D266
86D265
负荷小而分散的工业企业、大中城市的繁华地段、集中居民区以及受场地限制而又不允许装设杆上变压器台的，可设户外预装式变电站。
场地和环境许可、负荷较大的工业企业的车间和站房郊区，当变压器容量在400kYA及以上时，宜设落地式变压器台。
环境允许的中小城镇居民区和工厂的生活区，当变压器容量在315kVA及以下时，宜设杆上变压器台。图集中，三种型式变电所配电变压器容量范围分别定为YB型50~1250kVA
400~1250kVA
GT型.30~315kVA
三设备材料选择
1预装式变电站
预装式变电站是经过型式试验、用于降压输送电能的设备，它包括装在壳体内的变压器、低压和高压开关设备等。它具有成套性强、体积小占地少、安装方便、投资省建设周期短等一系列优点。当前国内主流产品可归纳成组合共箱式（ZGS）、预装型（YB）、紧凑型（DXB)、普通型(ZBW)）、智能型（XBZ1）五种，所执行的产品标准为GB/T 17467-1998
8高压/低压预装式变电站
JB/T10217-2000：组合式变压器DL/T 537-2002
编制说明
高压/低压预装箱式变电站选用导则04D201-3
图集号
申核张鞍生校对龚厚生巧艺设计吴他兴心兴页6
图集所涵YB类安装中，对应干上述五支派，委以8、bd、e、t脚注以兹区分，选型按第9、10页“索引表”进行主件选用：ZGS与YB型用S9-M变压器，其绕组和铁心是与高压负荷开关、熔断器等器件共箱或分箱油浸的：其余均用S9-M、S12-M、SH11-M、S12-M全密封配电变压器或采用SCSG系列于式变压器，ZBW型还可选用S9~S12型。其中SH11.12为非晶合金铁心变压器；SG系列为NOMEX绝缘非包封线圈干式变压器。用高压负荷开关通断负荷电流，用高压熔断器切断短路及过载电流，这种组合是预装式变电站操作及保护电器的首选。这类电器有国产的，也有进口的。方案中列出一种智能型产品。该产品系采用标准的现场总线技术PROFIBUS-DP方式，籍以满足智能配电系统对本站的综合自动化要求，
为了方便工程设计和建设单位运作，第189～191页提供了相关资料一“户外预装式变电站主要技术条件”。预装式变电站的施工应核实出厂资料中外形及基础尺寸后进行。
2落地式与杆上变压器台
2.1配电变压器
选用S9,亦可选S10、S11与S12(卷铁心)，SH11与SH12(非晶合金铁心）等普通型双绕组无励磁调压变压器。对DT1方案则选用上述各序列变压器所对应的全密封型2.2高压隔离开关采用GW4-15G型2.3跌落式熔断器
选用可开断小电流、分合负荷电流的新型PRWG1-12F（W）熔断器。工程设计中按第192页选择其熔管、熔丝的额定电流。当需要200A熔管时可用HRW11-10F/200或NCX型2.4断路器
用LW3-12/400-6.3型六氟化硫杆上断路器，工程设计中应根据需要就电流互感器的变比及是否加装失压脱扣、微机控制器向供货厂家提出要求。2.5交流无间隙氧化锌避雷器
10（6）kV侧选用合成绝缘复合外套型YH5WS-17/50（10/30）。均系配电型。也可用合成绝缘Y5WS型，或TB1-10（A)型脱挂式避雷器装置。当采用脱挂式时，不再用带电装卸线夹或第141页方式，
0.4kV侧选用Y3W-0.28/1.3
2.6低压熔断器式刀开关
选用HRW1型，三单极共横担装设2.7无功补偿装置
TBBZ-0.4/100小型无功自动补偿装置，每台容量15~60kvar。由微机无功自动控制器、金属化膜电容器、自动空气断路器、专用接触器组成。装置备有抱箍，用户可自行装设在杆上。
编制说明
图集号（
04D201-3
审核张鞍生收生校对龚厚生离？设计|吴他兴吴他兴」页7
2.8低压配电箱
根据工程需要，参照186、187页选用WBX(T)系列配电箱。2.9高低压引线
高压引线DT类采用TJ型铜绞线，GT类采用JKV铜芯绝缘电线。当有需要或缘于连续性而采用架空绝缘线路方式时，可按99D176图集施工。悬式绝缘子沿用XP-70、XP-70C；亦可用FXBW型合成绝缘子、XWP1型防污绝缘子。耐张线夹选用销合金NLL型，接续件尽可能采用节能金具低压出线：DT类用硬铜母线架设，为适应各种可能接地方式，其中性母线改用支柱绝缘子撑起：GT类采用绝缘线。自变压器低压接线柱引至低压配电箱或上杆的导线规格，导管管径及自配电箱馈出的各分路导线规格，由工程设计据实选定。
2.10电杆
采用中170或中190环形钢筋混凝土电杆（GB396-94)或环形预应力混凝土电杆（GB4623-94）。四使用条件与安全要求
1使用条件
YB类配置的环境条件见图集中“技术条件”选定。DT、GT类环境条件按一般环境设计，未考虑海拔与地震区的特殊间题。
在DT、GT类配置中，S9等普通型变压器不应设置在有腐蚀性气体场所或有火灾危险和耐火等级为四级的建筑物旁在粉尘较多的场所，宜使用全密封型变压器2配置须知
架空进线的终端杆与变压器台电杆距离不大于25米，且该档应作松弛应力处理。
围栏内，变压器台周围地坪，用混凝土抹平，并留排水坡度。
由于各厂产品高度不尽相同，DT类变压器基础的高度需保证高压套管带电部分对地不低于2.7米，油浸变压器安装，若厂家未预置，应使顶盖沿气体继电器方向有1%～1.5%的升高坡度，变压器应有防滑落的措施。3·安全要求
变压器高低压侧均装有氧化锌避雷器，油浸式变压器：800kYA及以上应装设气体继电器：1000KVA及以上应设带远传信号接点的温度计变压器中性点、高低压避雷器、各开关电器的底座和操作机构、电流互感器、箱、缆、担、保护管等都必须可靠接地。公共接地网接地电阻不大于4Q，接地装置敷设按03D501-4图集实施。
预装式变电站、变压器台应按规定喷涂或悬挂醒目的安全标示牌、名称牌，
04D201-3
图集号
编制说明
审核张鞍生生校对龚厚生康设计吴他兴兴页8
型式及安装代号
设备型号
变压器容量（kVA）
使用场合
10 (6)
高计/低计
回路数
无功补偿
智能化
概略图
外形布置
安装图
基础土建
ZGS/10组合变
50~1000
z（终端）
1、4~ 6
P品字
M目字
DGS/10
H（环网）
D地埋式
42、43
组合变压器：其变压器铁心、高压负荷开关、熔断器等共箱，体积小，安装方便。按JB/T10217-2000标准。附注：1.当为双端电源或经常开环运行时，需在第二进线侧装避雷器2.对双电源供电方式应装防误操作机械闭锁z（终端）
YB/10预装型
100~800
H（环网）
口/口
P品字
DXB/10紧奏型
50~g00
z（终端）
H（环网）
口/口
P品字
改进型组合变：由变（下油箱）、高（上油箱）、操作室、由高（环网柜）、低、变三个功能单元组成，成套性强，结低压件组成。体积小，造价低，按GB/T17467-1998标准。构紧奏，占地少，节能，造价低。按DL/T537-2002标准，预装式变电站安装索引表（）
图集号
审核吴他兴关他校对李卉、开设讯寻小华等小华页04D201-3
型式及安装代号
设备型号
变压器容量（LYA）
使用场合
计量高计/低计
低压回路数
0.4ky无功补偿
智能化
概略图
外形布置
安装图
基础土建
z（终蹦）
P品字
ZBW/10普通型
200~1250
H（环网）
M目字
20、21
C沉箱式
高、低柜，变压暴，套装在较大箱体内，组合方便，体积大，机械通风，重。归口按GB/T17467-1998管理。时注：1，当为双端电源或经常开环运行时，需在第二进线侧装避雷器2.对双电源供电方式应装防误操作机械闭锁。YBt-P
z（终端）
P品字
XBZ1/10智能型
50~1250
H（环网）
M·目字
由高、低、变、计量单元及智能系统等组合，成套性强，体积较小，占地少。
预装式变电站安装索引表（二）图集号
审核吴他兴送地兴校对李卉女设计寻小华华页
04D201-3
设备名称
高压负荷开关
后备保护熔断器
插入式熔断器
氧化锌避雷器
变压器
电流互感器
低压断路器
电流互感器
低压断路器
电流互感器
熔断器
接触器
避雷器
热继电器
电容器
频定容量
型号规格
FYN28A-12/T-100
FYN28-12/T-630
YN28-12/630-25
HNG-A 50KA
4038108c、4000353C16
167ESA
YRCBLQ-17/50
S9-M-/10,50~1000kYA
D,yn11 (Y,yno)
LMZJ1-0. 66/S
LMZ1 -0. 66/5
SSN-400
CM1-400A
LMZJ1-0. 66/5
aM3-/口A
CJ19-□/11
Y3W-0, 28/1. 3
JR20-□/3
CLMD130. 4-15,
15xn kvar
插入式熔断器熔丝规格
100125|160200250
18001000
10(6)ky
YBa预装变高低压概略图
10(6)ky
（T）
图集号
审核龚厚生校对寻小华享华|设计吴他兴吴他兴页
04D201-3
设备名称
高压负荷开关
插入式熔断器
后备保护熔断器
氧化锌避雷器
变压器
低压断路器
电流互感器
电流互感器
低压断路器
电流互感器
电容器
赖定荐量
插入式
专备保护
型号规格
FYN28-12/T-100
FYN28A-12/T-630
FYN28-12/630-25
4038108C，BAY-0-NET
10~100A
167ESA
40~200A
S9-H-/10,100~800kYA
D, ynll (Y,yno)
CH1-口A
LMZ2-0. 66/5
LMZ2-0. 66/ S
DZ20-/3300
LMZ2-0. 66/5
DWI -S168
CLMD130.4-15,
15×n ker
高压熔断器参数
175200
10(6)ky
YBb预装变高低压概略图
10(6)k
图集号
审核龚厚生面校对寻小华·华|设计吴他兴买心兴页
04D201-3
