【宁02J3】 外装修

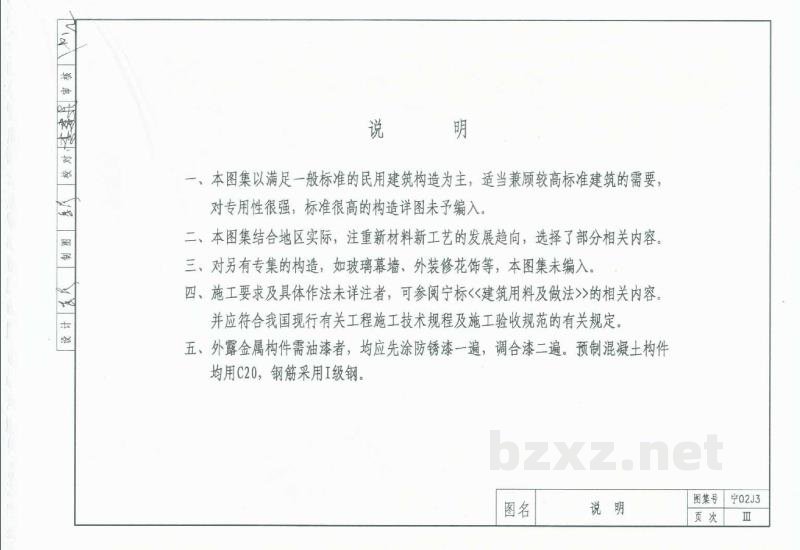

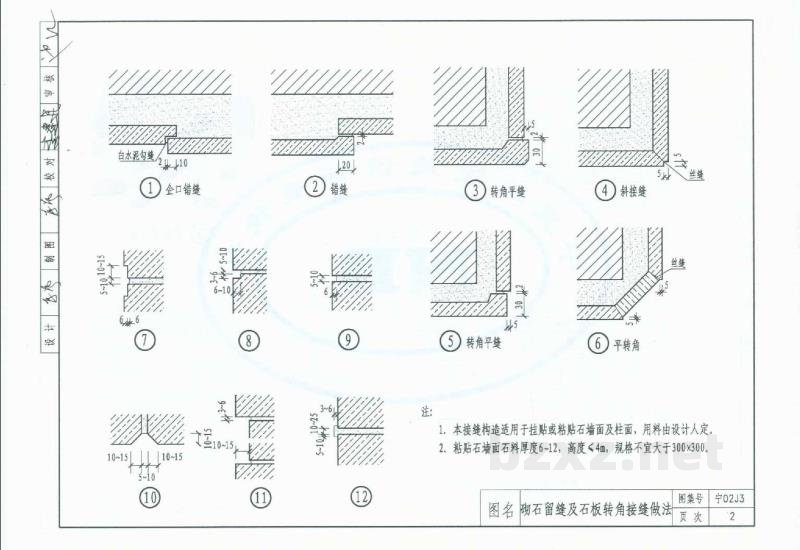

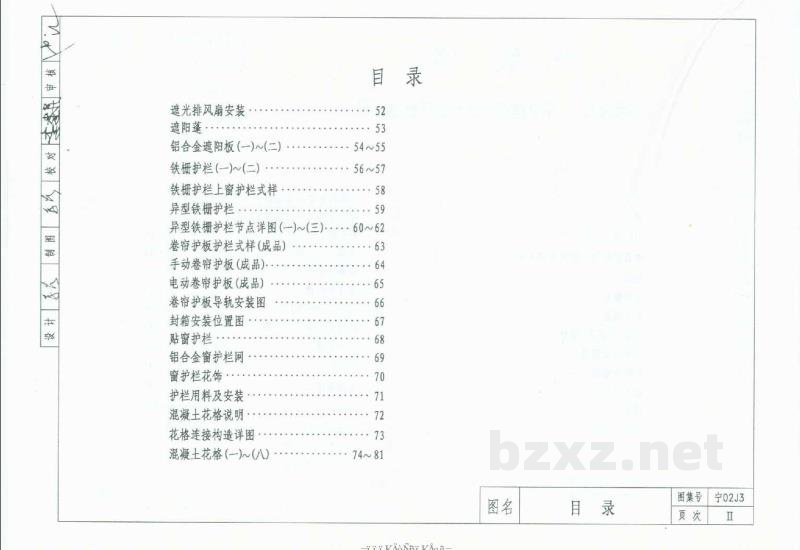

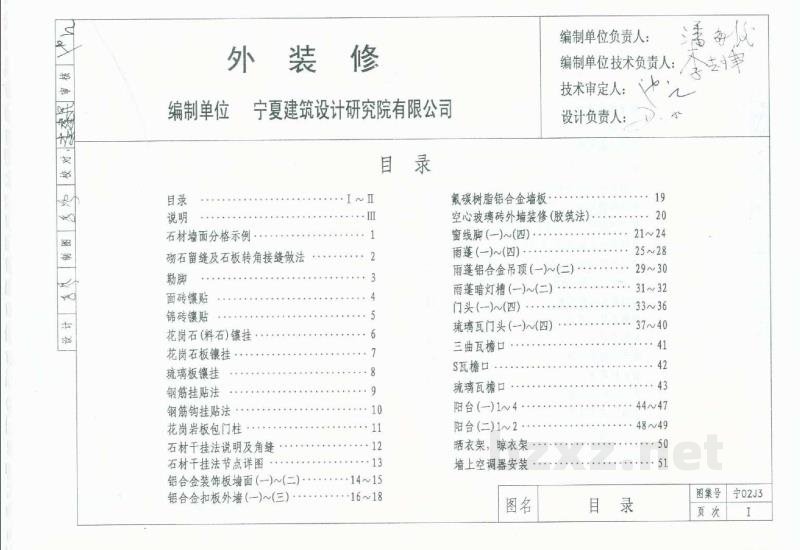

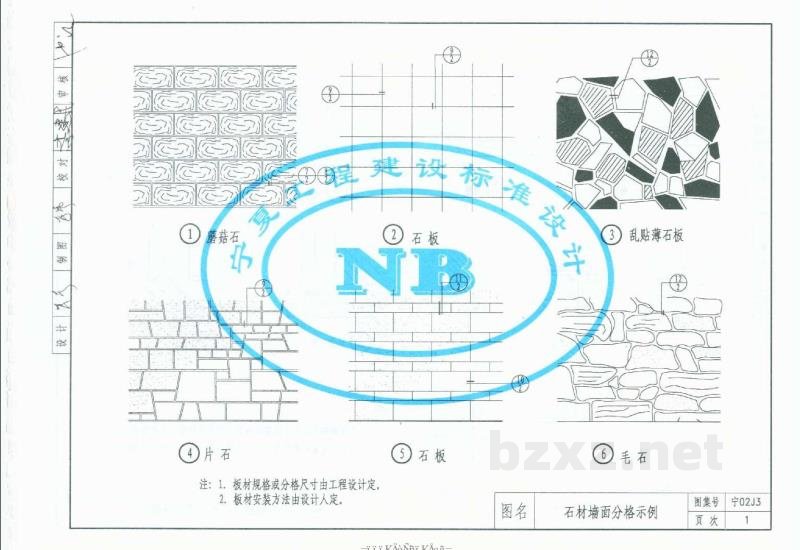

宁夏建筑标准图集 图集号：宁02J3 名称：外墙装修 编制单位：宁夏建筑设计研究院有限公司 目录 1 说明 2 石材墙面分格示例 3 砌石留缝及石板转角接缝做法 4 勒脚 5 面砖镶贴 6 锦砖镶贴 7 花岗石（料石）镶挂 8 花岗石板镶挂 9 琉璃板镶挂 10 钢筋挂贴法 11 钢筋钩挂贴法 12 花岗岩板包门柱 13 石材干挂法说明及角缝 14 石材干挂法节点详图 15 铝合金装饰板墙面（一）~（二） 16 铝合金扣板外墙（一）~（三） 17 氟碳树脂铝合金墙板 18 空心玻璃砖外墙装修（胶筑法） 19 窗线脚（一）～(四） 20 雨莲（—）～（四） 21 雨蓬铝合金吊顶（一)~(二) 22 雨蓬暗灯槽（一)~（二） 23 门头(一)~(四） 24 琉璃瓦门头（—)~(四） 25 三曲瓦檐口 26 S瓦檐 27 琉璃瓦檐口 28 阳台（—）1~4 29 阳台（二）1~2 30 晒衣架，晾衣架 31 墙上空调器安装 32 遮光排风扇安装 33 遮阳蓬 34 铝合金遮阳板(一)~(二) 35 铁栅护栏（—)~(二) 36 铁栅护栏上窗护栏式样 37 异型铁栅护栏 38 异型铁栅护栏节点详图（一）~（三） 39 卷帘护板护栏式样（成品） 40 手动卷帘护板（成品） 41 电动卷帘护板（成品） 42 卷帘护板导轨安装图 43 封箱安装位置图 44 贴窗护栏 45 铝合金窗护栏网 46 窗护栏花饰 47 护栏用料及安装 48 混凝土花格说明 49 花格连接构造详图 50 混凝土花格（一)~（七） 说明 一、本图集以满足一般标准的民用建筑构造为主，适当兼顾较高标准建筑的需要。对专用性很强、标准很高的构造详图未予编入。 二、本图集结合地区实际，注重新材料、新工艺的发展趋向，选择了部分相关内容。 三、对另有专集的构造，如玻璃幕墙、外装修花饰等，本图集未编入。 四、施工要求及具体作法未详注者，可参阅宁标《建筑用料及做法》的相关内容，并应符合我国现行有关工程施工技术规程及施工验收规范的有关规定。 五、外露金属构件需油漆者，均应先涂防锈漆一遍，调合漆二遍。预制混凝土构件均用C20，钢筋采用I级钢。 石材墙面分格示例 注： 1. 板材规格或分格尺寸由工程设计确定。 2. 板材安装方法由设计人确定。 砌石留缝及石板转角接缝做法 注： 1. 本接缝构造适用于挂贴或粘贴石墙面及柱面，用料由设计人定。 2. 粘贴石墙面石料厚度6~12mm，高度<4m，规格不宜大于300x300mm。 勒脚 注： 1. b1、b2、b3—各部分墙的厚度； 2. h1、h2、h3—勒脚分段高度； 3. 饰面材料及分格按工程设计； 4. 室内窗台、地面、散水及外檐勾缝，抹面，水刷石做法按工程设计； 5. 石板贴面用1:3水泥砂浆打底；1:2水泥砂浆粘贴； 6. 防潮层一般为1:2.5水泥砂浆内掺水泥重量3%-5%的防水剂，20mm厚（室内地坪下-0.06m处）。
