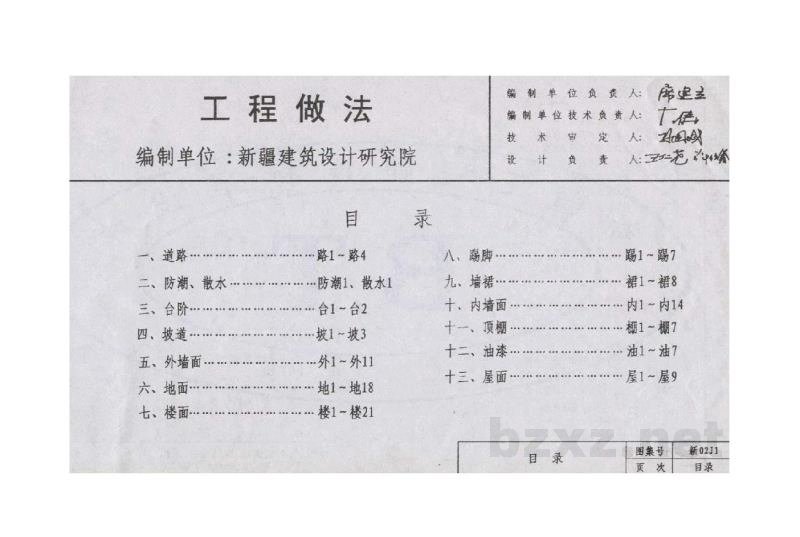

工程做法编制单位：新疆建筑设计研究院

    （此处为空白区域）

        编制单位负责人：席建文
编制单位技术负责人：王传
技术审定人：张鹏城
设计负责人：吴宏耀

目 录

    一、道路…………路1～路4

      二、防潮、散水……防潮1、散水1

      三、台阶…………台1～台2

      四、坡道…………坡1～坡3

      五、外墙面…………外1-外11

      六、地面…………地1～地18

      七、楼面…………楼1～楼21

    八、踢脚……………踢1～踢7

      九、墙裙……………裙1～裙8

      十、内墙面…………内1-内14

      十一、顶棚…………栅1～栅7

      十二、油漆…………油1—油7

      十三、屋面…………层1～屋9

    目录
    图集号
    新02J1

    页次
    目录

目录	图集号	新02J1
	页次	目录

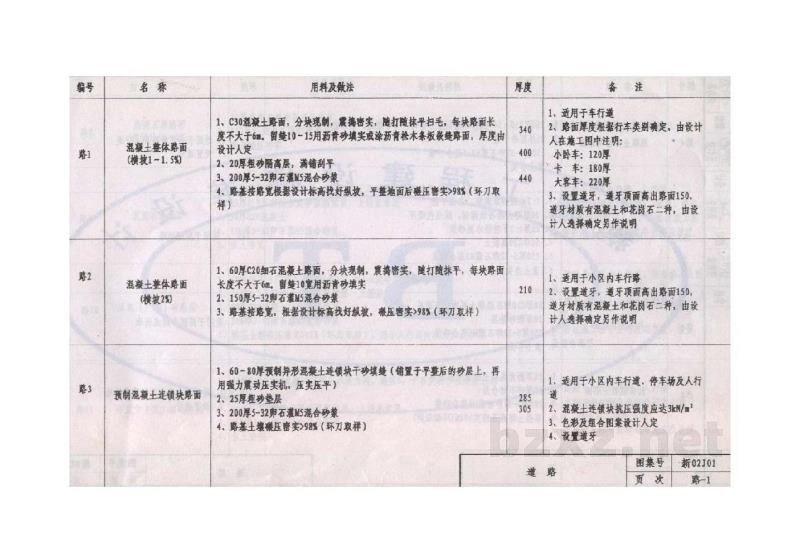

编号	名称	用料及做法	厚度	备注
路1	混凝土整体路面 (横坡1~1.5%)	1、C30混凝土路面，分块预制，震动密实，随打随抹平扫毛。每块版面长度不大于6m，接缝10～15用青黄砂填实涂沥青松木水嵌缝胶表面，厚度由设计人定 2、20厚粗砂隔离层，遍捣密平 3、200厚5~32碎石道W5混合砂浆 4、路基按道路宽度设计要求找好纵坡，平整地面后碾压密实≥93%（环刀取样）	340	1、适用于车行道 2、路面厚度根据行车类确定，由设计人在施工图中注明：小客车：120厚中卡：180厚大客车：220厚 3、设置道牙，道牙顶面高出路面150。道牙材质有混凝土和花岗石二种，由设计人选择确定另作说明
400
440
路2	混凝土整体路面 (横坡2%)	1、60厚C20细石混凝土路面，分块预制，震动密实，随打随抹平。每块版面长度不大于6m，留缝10用粗黄砂填实 2、150厚5~32碎石道W5混合砂浆 3、路基按道路宽度，根据设计标高找好纵坡，碾压密实≥93%（环刀取样）	210	1、适用于小区内车行道 2、设置道牙，道牙顶面高出路面150。道牙材质有混凝土和花岗石二种，由设计人选择确定另作说明
路3	预制混凝土块模筑路面	1、60～80厚预制异形混凝土块铺于干砂找坡（辅置于平整后的沙层上，再用强力振动压瓦机，压实抹平） 2、25厚粗砂垫层 3、200厚5~32碎石道W5混合砂浆 4、路基土壤碾压密实≥98%（环刀取样）	235	1、适用于小区内车行道，停车场及人行道 2、混凝土块模抗压强度应达3KN/M² 3、色参见总图或设计人定 4、设置道牙

道路
图号	新02701
页次	路-1

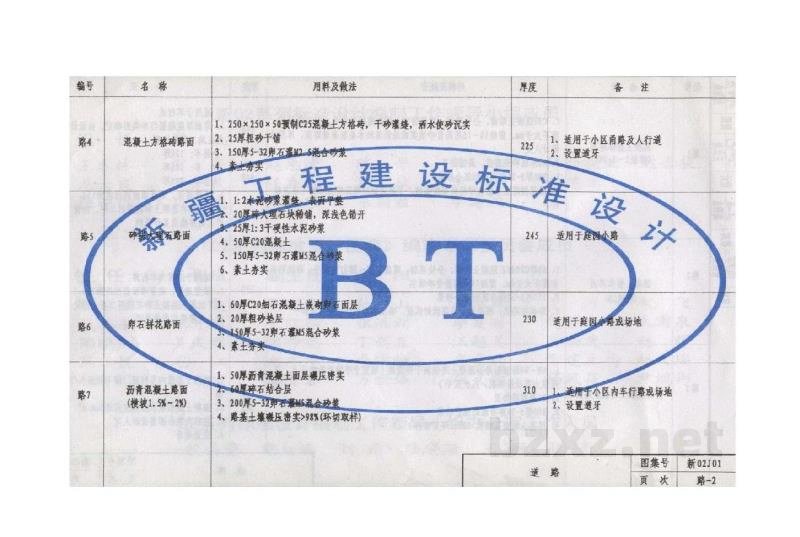

编号	名称	用料及做法	厚度	备注
图4	混凝土方格砖路面	1. 250×250×50厚侧C25混凝土上方格砖，干砂灌缝，洒水使砂浆充实 2. 25厚粗砂干铺 3. 150厚5-32卵石灌M4.5混合砂浆 4. 素土夯实	225	1. 适用于小区道路及人行道 2. 设置透牙
图5	碎砾石混凝土路面	1. 1:2水泥砂浆灌缝，表面干擦 2. 20厚碎石或石块铺砌，灰线色缝开 3. 25厚1:3干硬性水泥石粉浆 4. 50厚C20混凝土 5. 150厚5-32卵石灌M4.5混合砂浆 6. 素土夯实	245	适用于庭院小路
图6	卵石拼花路面	1. 60厚C30细石混凝土做预制面层 2. 20厚粗砂垫层 3. 150厚5-32卵石灌M4.5混合砂浆 4. 素土夯实	230	适用于庭院小场地及场地
图7	沥青混凝土路面 (慢变，5.8-2%)	1. 50厚沥青混凝土面层压路压实 2. 60碎石结合层 3. 200厚5-32卵石灌M4.5混合砂浆 4. 路基土碾压密实度≥98%(如软基处理)	310	1. 适用于小区内行车路及场地 2. 设置透牙

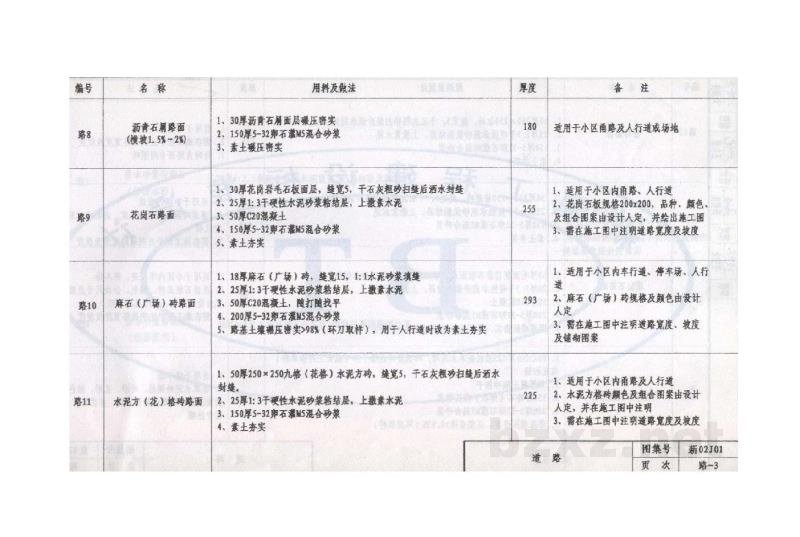

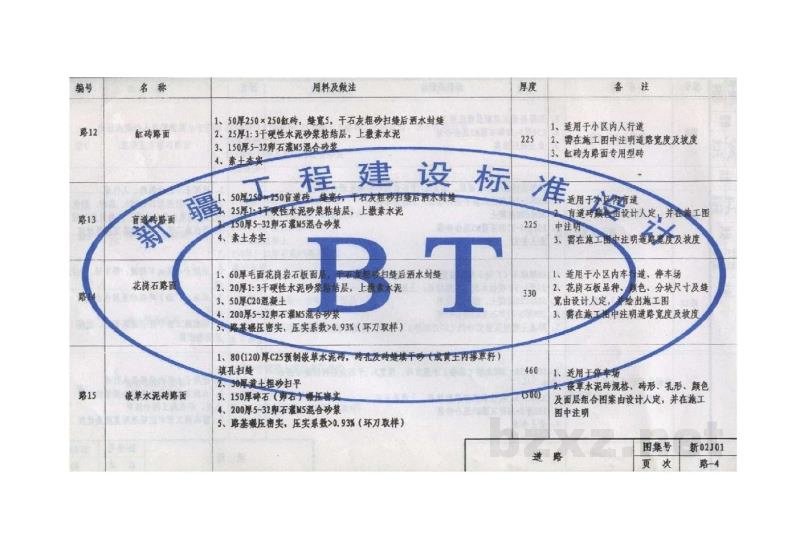

道路	图签号：新02J01 页次：第1-2
