02G07
钢筋混凝土住宅阳台
编制单位 山西省第二建筑设计院
| 编制单位负责人 [签名] |
| 编制单位技术负责人 [签名] |
| 技 术 审 定 人 [签名] |
| 设 计 负 责 人 [签名] [签名] |
| 目 录 | |
|---|---|
目录 &........................... 1 |
YT13-1 (2)-XX-A1材料表 &.................. 23~26 |
编制说明 &................. 2~3 |
YT15-1 (2)-XX-B1材料表 &.................. 27~28 |

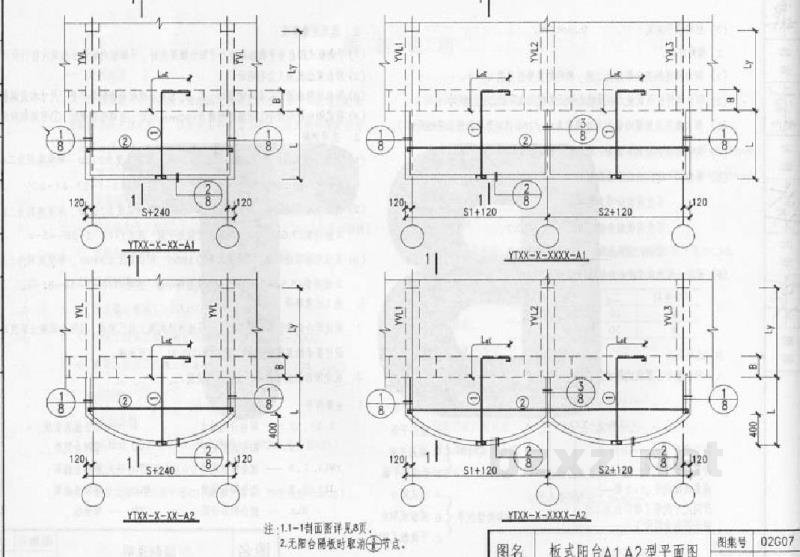

板式阳台1、2型平面图 &.......... 4 |
YT15-1 (2)-XX-C1材料表 &.................. 29~30 |
板式阳台3型平面图详图 &.......... 5 |
YT18-1 (2)-XX-B1材料表 &.................. 31~32 |
梁板式阳台面板详图 &............ 6 |
YT12-1 (2)-XXXX-A1材料表 &.................. 33~39 |
梁板式阳台构件详图 &............ 7 |
YT15-1 (2)-XXXX-C1材料表 &.................. 40~43 |
平衡板式阳台1型平面图详图 &........ 8 |
YT15-1 (2)-XXXX-A1材料表 &.................. 44~50 |
平衡板式阳台2、3型平面图详图 &...... 9 |
YT15-1 (2)-XXXX-B1材料表 &.................. 51~57 |
单阳台选用表 &................... 10 |
YT15-1 (2)-XXXX-C1材料表 &.................. 58~61 |
组合阳台选用表 &................. 11~16 |
YT18-1 (2)-XXXX-B1材料表 &.................. 62~68 |
YT12-1 (2)-XX-A1材料表 &............. 17~20 |
|
YT12-1 (2)-XX-C1材料表 &............. 21~22 |
| 图名 目 录 |
|

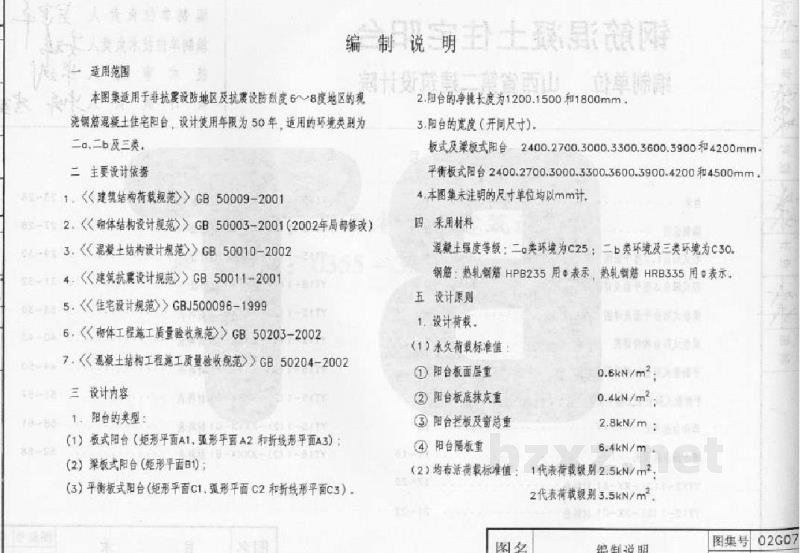

编制说明
一 适用范围
本图集适用于非抗震设防地区或抗震设防烈度6~8度地区的现浇钢筋混凝土住宅阳台，设计使用年限为50年，适用的环境类别为一、二a及三类。
二 主要设计依据
- 《建筑结构荷载规范》GB 50009-2001
- 《砌体结构设计规范》GB 50003-2001(2002年版修改)
- 《混凝土结构设计规范》GB 50010-2002
- 《建筑抗震设计规范》GB 50011-2001
- 《住宅设计规范》GBJ50096-1999
- 《砌体工程施工质量验收规范》GB 50203-2002
- 《混凝土结构工程施工质量验收规范》GB 50204-2002
三 设计内容
- 阳台的类型：
- 板式阳台（矩形平面A1、弧形平面A2和折线形平面A3）；
- 梁式大阳台（矩形平面B1）；
- 平衡板式阳台（矩形平面C1、弧形平面C2和折线形平面C3）。
- 阳台的净挑长度为1200、1500和1800mm。
- 阳台的宽度（开间尺寸）：
板式及梁板式阳台：2400、2700、3000、3300、3600、3900和4200mm。
平衡板式阳台：2400、2700、3000、3300、3600、3900、4200和4500mm。
- 本图集中未注明的尺寸单位均以mm计。
四 采用材料
混凝土强度等级：一类环境为C25；二a类环境及三类环境为C30。
钢筋：热轧钢筋HRB335用a表示，热轧钢筋HRB335用b表示。
五 设计活荷载
- 设计荷载：
| (1) 永久荷载标准值: |
| ① 阳台板面面层重 0.6kN/m²; |
| ② 阳台板底抹灰重 0.4kN/m²; |
| ③ 阳台栏杆及管道重 2.8kN/m; |
| ④ 阳台隔墙自重 6.4kN/m。 |
| (2) 均布活荷载标准值：1代表活荷载取3.5kN/m²， 2代表活荷载取3.5kN/m²。 |
图号 02G607
页次 2
