【宁02J6-1】 常用木门

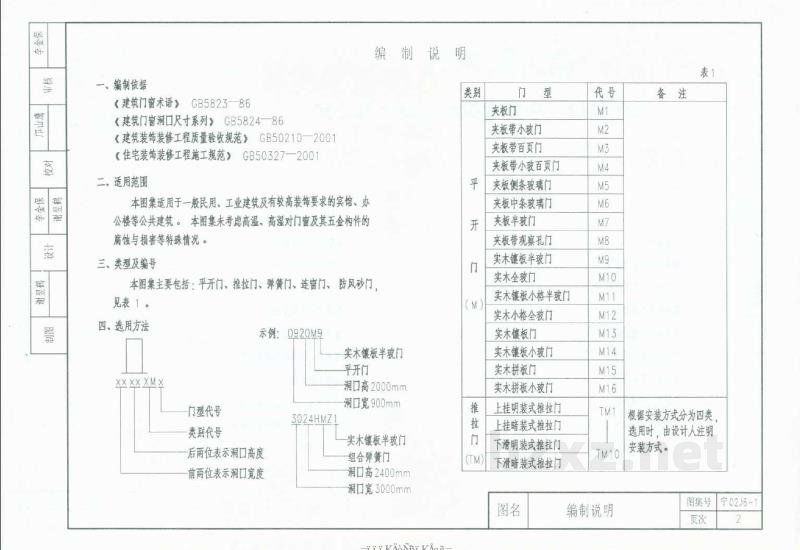

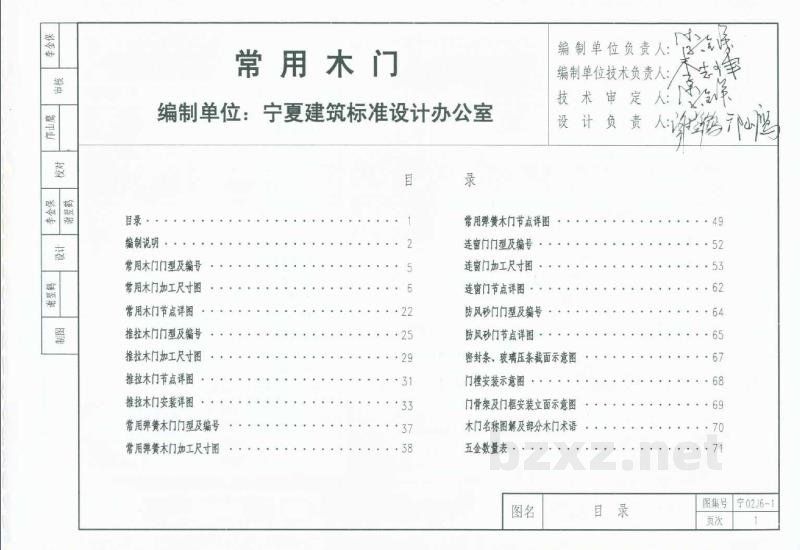

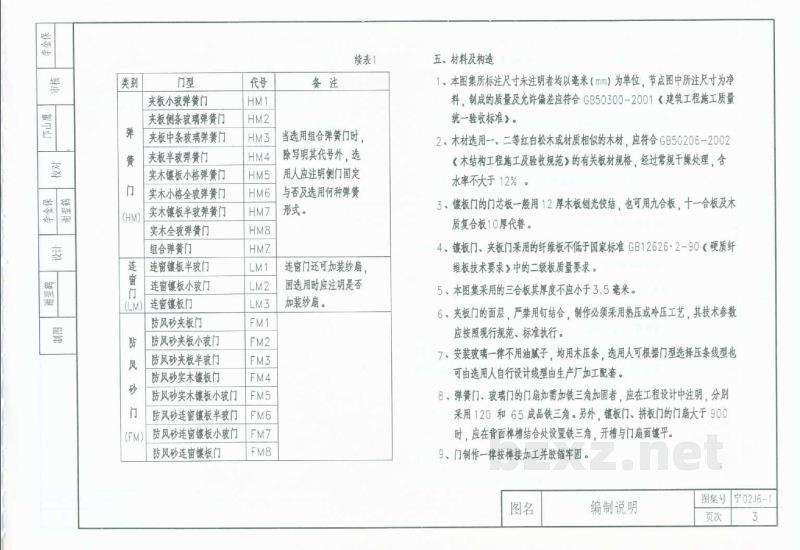

边 鹤 蓝牌 目录 常用木门 编制单位：宁夏建筑标准设计办公室目 编制说明 常用木门门型及编号 常用木门加工尺寸图 常用木门节点详图 推拉木门门型及编号 推拉木门加工尺寸图 推拉木门节点详图· 推拉木门安装详图 常用弹簧木门门型及编号 常用弹簧木门加工尺寸图 ·22 25 29 31 ：33 37 38 录 常用弹黄木门节点详图 连窗门门型及编号 连窗门加工尺寸图 连窗门节点详图 防风砂门门型及编号 防风砂门节点详图· 编制单位负责人 编制单位技术负责人 技术审定人 设计负责人锁 AO 52 53 62 64 ：65 密封条、玻璃压条截面示意图 门槿安装示意图·· 门骨架及门框安装立面示意图 木门名称图解及部分木门术语 五金数量表· 图名 目录 ·67 ·68 69 .70 图集号 页次 宁02J6-1 鹤 医 一、编制依据 《建筑门窗术语》GB582386 《建筑门窗洞口尺寸系列》GB5824—86《建筑装饰装修工程质量验收规范》GB50210—2001（住宅装饰装修工程施工规范）GB50327—2001二、适用范围 本图集适用于一般民用、工业建筑及有较高装饰要求的宾馆、办公楼等公共建筑。本图集未考虑高温，高湿对门窗及其五金构件的腐蚀与损害等特殊情况。 三、类型及编号 编制说明 类别 平 开 本图集主要包括：平开门、推拉门、弹簧门、连窗门、防风砂门见表1。 四、选用方法 XXxxXMx 门型代号 类别代号 示例：0920M9 3024HMZ1 后两位表示润口高度 前两位表示润口宽度 实木镶板半玻门 平开门 洞口高2000mm 洞口宽900mm 实木镶板半玻门 组合弹簧门 洞口高2400mm 洞口宽3000mm -iiikAoNnikAca (M） 推 拉 门 TM 门型 夹板门 夹板带小玻门 夹板带百页门 夹板带小玻百页门 夹板侧条玻璃门 夹板中条玻璃门 夹板半玻门 夹板带观察孔门 实木镶板半玻门 实木全玻门 实木镶板小格半玻门 实木小格全玻门 实木镶板门 实木镶板小玻门 实木拼板门 实木拼板小玻门 上挂明装式推拉门 上挂暗装式推拉门 下滑明装式推拉门 下滑暗装式推拉门 图名 代号 M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 M11 M12 M13 M14 M15 M16 TM1 TM10 编制说明 备注 表1 根据安装方式分为四类 选用时，由设计人注明 安装方式。 图集号 页次 宁02J6-1 氧 谐 博 类别 弹 簧 门 （HM） 连 窗 门 LM 防 风 砂 门 门型 夹板小玻弹簧门 夹板侧条玻璃弹簧门 夹板中条玻璃弹簧门 夹板半玻弹簧门 实木镶板小格弹簧门 实木小格全玻弹簧门 实木镶板半玻弹簧门 实木全玻弹簧门 组合弹簧门 连窗镶板半玻门 连窗镶板小玻门 连窗镶板门 防风砂夹板门 防风砂夹板小玻门 防风砂夹板半玻门 防风砂实木镶板门 防风砂实木镶板小玻门 防风砂连窗镶板半玻门 防风砂连窗镶板小玻门 防风砂连窗镶板门 代号 HM1 HM2 HM3 HM4 HM5 HM6 HM7 HM8 HMZ LM1 LM2 LM3 FM1 FM2 FM3 FM4 FM5 FM6 FM7 FM8 备注 续表1 当选用组合弹簧门时 除写明其代号外，选 用人应注明侧门固定 与否及选用何种弹簧 形式。 连窗门还可加装纱扇 固选用时应注明是否 加装纱扇。 五、材料及构造 1、本图集所标注尺寸未注明者均以毫米（mm）为单位，节点图中所注尺寸为净料，制成的质量及允许偏差应符合GB50300-2001（建筑工程施工质量统一验收标准》。 2、木材选用一、二等红白松木或材质相似的木材，应符合GB50206-2002《木结构工程施工及验收规范》的有关板材规格，经过常规干爆处理，含水率不大于12%。 3、镶板门的门芯板一般用12厚木板创光仪结，也可用九合板，十一合板及木质复合板10厚代替。 4、镶板门、夹板门采用的纤维板不低于国家标准GB12626·2-90《硬质纤维板技术要求》中的二级板质量要求。5，本图集采用的三合板其厚度不应小于3.5毫米。6，夹板门的面层，严禁用钉结合，制作必须采用热压或冷压工艺，其技术参数应按照现行规范、标准执行。 7、安装玻璃一律不用油腻子，均用木压条，选用人可根据门型选择压条线型也可由选用人自行设计线型由生产厂加工配套。8、弹簧门、玻璃门的门扇如需加铁三角加固者，应在工程设计中注明，分别采用120和65成品铁三角。另外镶板门、拼板门的门扇大于900时，应在背面椎槽结合处设置铁三角，开槽与门扇面镶平。9、门制作一律按样接加工并胶锚牢固。图名 编制说明 图集号宁02J6-1 页次 3 树 塑 谢 10、门槿安装与锚固门的边框和中坚框框料高度按图注尺寸一律加长20为埋入地面或墙体的深度尺寸。本图集以撑槿安装为主，框料与墙体间的缝隙每边为12门的上框不作走头，上框与边框：上框与中坚框的交接处用木模双向挤紧。边框与墙体连接，采用墙内预理防腐木砖55X115X240，且中照不大于750。门框与木砖间缝隙，加垫小木块，然后钉牢。当门宽大于3000时，门过梁中部预埋60X60X80的木砖与门上框钉军。11，锁木要求每边两块整木或采用两块创光胶结，一般为35X65X360，特殊情况下由设计人确定。 12，防风砂门橡胶密封条和单框双玻橡胶玻璃嵌条应用白乳胶或其它高性能粘合剂粘贴牢靠。 13、成品出厂前一律刷清油一道。六、门窗玻璃、五金及油漆 1、玻璃：全玻门及所有弹黄门均采用5厚玻璃其余果用3厚玻璃（包括门亮窗玻璃），卫生间门的玻璃设计未注明时，采用磨砂玻璃或压花玻璃，安装均用木压条钉牢。2，五金·一般采用市售成品，五金数量表见71页，如有特殊要求由设计人自定。 3、油漆：一般为中等标准油漆，即底漆一道，面漆两道，与砖或砼接触的门框面料（包括预埋木砖），均满涂煤焦油或石油沥青铁件应涂防锈漆两道，其颜色同表面油漆。-ii KAoNni KAca 七、其它： 1本图集立面示意均为外侧立视。2、本图集门上亮按开启方式分为固定式、平开式、和上悬式三种，具体由设计人员定。 3、本图集仅连窗门带纱扇，其它类型的门未考虑纱扇。图名 编制说明 图集号 宁02J6-1 贞次 4 M1 夹板门 M9 实木镶板半玻门 M2 夹板带小玻门 M10 实木全玻门 程建设标准 夹板中条玻璃门 夹板带百页门 夹板侧条玻璃门 夹板带小玻百页门 M11 实木镶板小格半玻门 注：本图为常用木门类型及其编号，具体尺寸见详图M12 实木小格全玻门 M13 实木镶板门 M14 实木镶板小玻门 图名 M7 夹板半玻门 M15 实木拼板门 常用木门门型及编号 M8 夹板带观察孔门 M16 实木拼板小玻门 宁02J6-1 图集号 页次 5 幸 索 啤 洞口 00 0 0 注： 096 2 2 o 700 676 6201 28 28 0720M1 0721M1 0724M1 800 776 720 28 +28 0820M1 0821M 0824M1 1.此类门常用于卧室、办公室、教室等建筑内门2.门洞与门框之间周边的安装终均为12。3.润口700.800宽门扇下的扫地缝均为30.其余洞口的门扇下的扫地续为5 4，门框下端伸入地下均为20，门锁及门把手中心距地高1000.5.双开大小扇门分左右两种尺寸对称相同 本图集只表示一种8861 8800 882 0061 6 0 3 2 900 1876 800 381 38 0920M1 0921M1 0924M1 0927M1 图名 -iiiKAoNni KAca- 1000 976 900 38t 138 1020M1 1021M1 1024M1 1027M1 M1加工尺寸图 1100 1076 1000 38 210 38 1120M1 1121M1 1124M1 127M1 图集号 页次 宁02J6-1 6
