【12J16】 陶粒混凝土砌块墙体建筑构造

12系列建筑标准设计图集 DBJ03-22-2014
12J16 陶粒混凝土砌块墙体建筑构造

编制单位：包头市建筑设计研究院有限责任公司

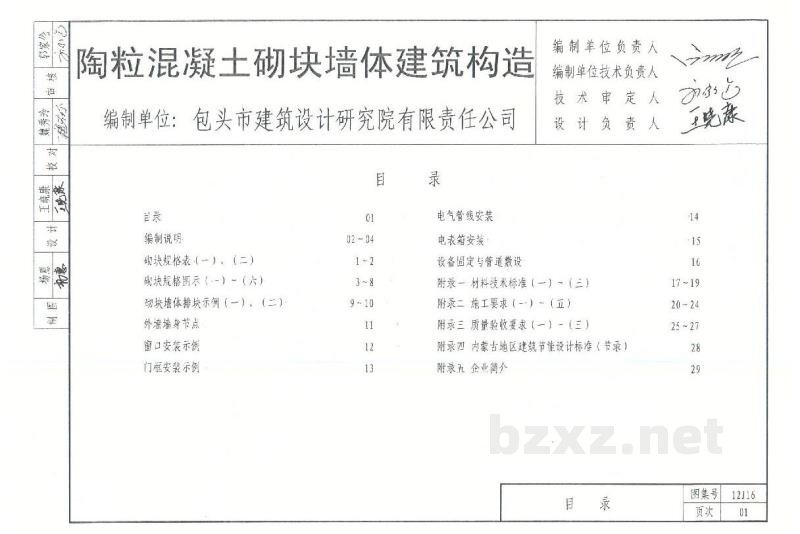

目录
编制说明
砌块规格表（一）
砌块规格图示（一）～（六）
砌块墙体排块示例（一）、（二）
外墙墙身节点
窗口安装示例
门框安装示例
电气管线安装
电表箱安装
设备固定与管道敷设
附录一 材料技术标准（一）～（三）
附录二 施工要求（一）～（五）
附录三 质量验收要求（一）～（三）
附录四 内蒙古地区建筑节能设计标准（节录）
附录五 企业简介

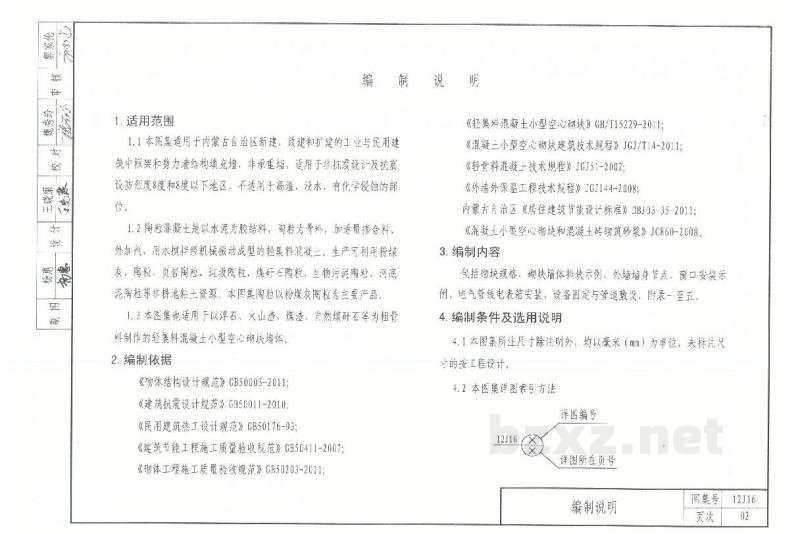

编制说明

1. 适用范围
1.1 本图集适用于内蒙古自治区新建、改建和扩建的工业与民用建筑中框架和剪力墙结构填充墙、非承重墙，适用于非抗震设计及抗震设防烈度8度和8度以下地区，不适用于高湿、浸水、有化学侵蚀的部位。
1.2 陶粒混凝土是以水泥为胶结料，陶粒为骨料，加适量掺合料、外加剂，用水搅拌经机械振动成型的轻集料混凝土。生产可利用粉煤灰、陶粒、页岩陶粒、拉极陶粒、煤研石陶粒、金属污泥陶粒、河底泥陶粒等非耕粘土资源，本图集陶粒以粉煤灰陶粒为主要产品。
1.3 本图集也适用于以浮石、火山渣、煤渣、天然煤研石等为粗骨料制作的轻集料混凝土小型空心砌块墙体。

2. 编制依据
《砌体结构设计规范》GB50003-2011
《建筑抗震设计规范》GB50011-2010
《民用建筑热工设计规范》GB50176-93
《建筑节能工程施工质量验收规范》GB50411-2007
《砌体工程施工质量验收规范》GB50203-2011
《轻集料混凝土小型空心砌块》GB/T15229-2011
《混凝土小型空心砌块建筑技术规程》JGJ/T14-2011
《轻骨料混凝土技术规程》JGJ51-2002
《外墙外保温工程技术规程》JGJ144-2008
内蒙古自治区《居住建筑节能设计标准》DBJ03-35-2011
《混凝土小型空心砌块和混凝土砖砌筑砂浆》JC860-2008

3. 编制内容
包括砌块规格、砌块墙体排块示例、外墙墙身节点、窗口安装示例、电气管线、电表箱安装、设备固定与管道敷设、附录一至五。

4. 编制条件及选用说明
4.1 本图集所注尺寸除注明外，均以毫米（mm）为单位，未标注尺寸的按工程设计。
4.2 本图集详图索引方法：详图编号 12J16，详图所在页号见目录。
4.3 本图集使用中，所依据的规范、标准，若有新版本时，使用者应按照有效版本对有关作法进行核查、调整，以使所选作法仍符合有关规范的有效版本要求。
4.4 本图集参编单位：包头市精正高新建材有限公司。

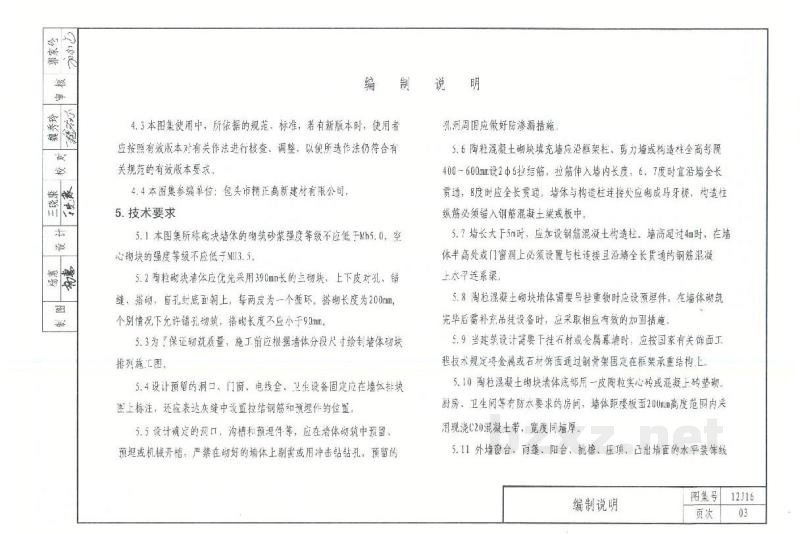

5. 技术要求
5.1 本图集所称砌块墙体的砌筑砂浆强度等级不应低于M15.0，空心砌块的强度等级不应低于MU3.5。
5.2 陶粒砌块墙体应优先采用390mm长的主砌块，上下皮对孔、错缝、搭砌，盲孔封底面朝上，每两皮为一个循环。搭砌长度为200mm，个别情况下允许错孔砌筑，搭接长度不应小于90mm。
5.3 为保证砌筑质量，施工前应根据墙体分段尺寸绘制墙体砌块排列施工图。
5.4 设计预留的洞口、门窗、电线盒、卫生设备固定应在墙排块图上标注，还应表达灰缝中设置拉结钢筋和预埋件的位置。
5.5 设计确定的洞口、沟槽和预埋件等，应在墙体砌筑中预留预埋或机械开槽，严禁在砌好的墙体上剔凿或用冲击钻钻孔。预留的孔洞周围应做好防渗漏措施。
5.6 陶粒混凝土砌块填充墙应沿框架柱、剪力墙或构造柱全高每隔400~600mm设2φ6拉结筋。拉筋伸入墙内长度，6、7度时宜沿墙全长贯通，8度时应全长贯通。墙体与构造柱连接处应砌成马牙槎，构造柱纵筋必须锚入钢筋混凝土梁或板中。
5.7 墙长大于5m时，应加设钢筋混凝土构造柱。墙高超过4m时，在墙体半高处或门窗洞上必须设置与柱连接且沿墙全长贯通的钢筋混凝土水平连系梁。
5.8 陶粒混凝土砌块墙体需要悬挂重物时应设预埋件，在墙体砌筑完毕后需补充吊挂设备时，应采取相应有效的加固措施。
5.9 当建筑设计要求挂石材或金属幕墙时，应按国家有关饰面工程技术规定将金属或石材饰面通过钢骨架固定在框架承重结构上。
5.10 陶粒混凝土砌块墙体底部用一皮陶粒实心砖或混凝土砖垫砌。厨房、卫生间等有防水要求的房间，墙体距楼板面200mm高度范围内采用现浇C20混凝土带，宽度同墙厚。
5.11 外墙窗台、雨篷、阳台、挑檐、压顶、突出墙面的水平装饰线部位，均应采用排水坡、滴水线等有效的防水措施。
5.12 陶粒混凝土砌块墙体应根据不同使用功能满足其空气声计权隔声量限值的要求。
5.13 陶粒混凝土砌块墙体燃烧性能为不燃烧体，工程设计中应根据耐火等级要求达到相应的耐火极限。

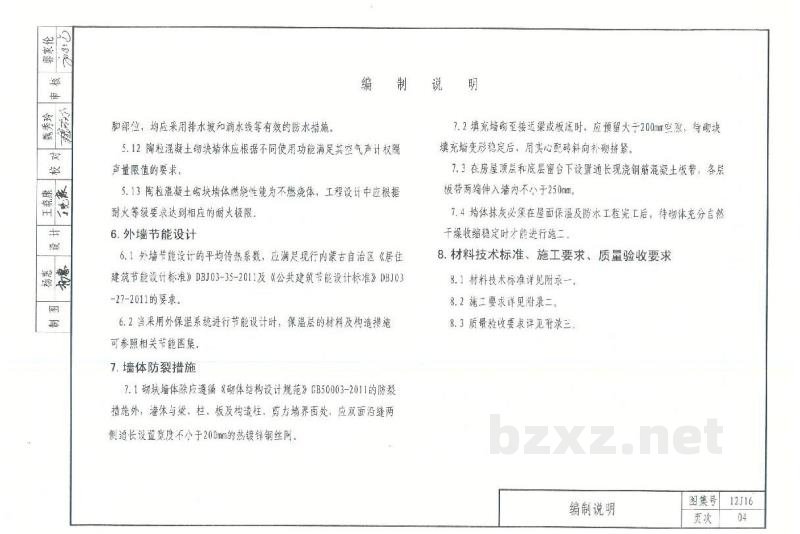

6. 外墙节能设计
6.1 外墙节能设计的平均传热系数，应满足现行内蒙古自治区《居住建筑节能设计标准》DBJ03-35-2011及《公共建筑节能设计标准》DBJ03-27-2011的要求。
6.2 当采用外保温系统进行节能设计时，保温层的材料及构造措施可参照相关节能图集。

7. 墙体防裂措施
7.1 砌块墙体除应遵循《砌体结构设计规范》GB50003-2011的防裂措施外，墙体与梁、柱、板及构造柱、剪力墙界面处，应双面沿缝两侧通长设置宽度不小于200mm的热镀锌钢丝网。
7.2 填充墙砌至接近梁或板底时，应预留大于200mm空限，待砌块填充变形稳定后，用实心配砖斜向补砌挤紧。
7.3 在房屋顶层和底层窗台下设置通长现浇钢筋混凝土板带，各层板带两端伸入墙内不小于250mm。
7.4 墙体抹灰必须在屋面保温及防水工程完工后，待砌体充分自然干燥收缩稳定时才能进行施工。

8. 材料技术标准、施工要求、质量验收要求
8.1 材料技术标准详见附录一。
8.2 施工要求详见附录二。
8.3 质量验收要求详见附录三。

一、砌块编号
XX-类型代号—标志宽度（墙厚）-类别

二、类型代表
TK--陶粒混凝土空心砌块，空心砌块有单排孔、双排孔、三排孔，主块尺寸为390mm×290mm×190mm；
TS-实心辅助砌块或配砖。

陶粒混凝土空心砌块规格表（一）

1. 三排孔砌块（用于外墙、分户墙）
规格编号：TK24-1, TK24-2, TK24-3, TK24-4, TK24-5, TK29-1, TK29-2, TK29-3
尺寸 (长mm×宽mm×高mm)：
TK24系列：390×240×190, 290×240×190, 190×240×190
TK29系列：390×290×190, 290×290×190, 190×290×190
备注：三排孔

2. 单排孔砌块（用于内隔墙）
规格编号：TK19-1, TK19-2, TK19-3, TK19-4, TK19-5, TK19-6, TK12-1, TK12-2, TK09-1, TK09-2
尺寸 (长mm×宽mm×高mm)：
TK19系列：390×190×190, 290×190×190, 190×190×190, 90×190×190
TK12系列：390×120×190, 290×120×190
TK09系列：390×90×190, 290×90×190
备注：单排孔

3. 双排孔砌块（用于内隔墙）
规格编号：TR19-1, TR19-2, TR19-3
尺寸 (长mm×宽mm×高mm)：
TR19系列：390×190×190, 290×190×190, 190×190×190
备注：双排孔，用于内隔墙
