【02G02】 钢筋混凝土结构构造详图

钢筋混凝土结构构造详图 02G02

编制单位：中国建筑西北设计研究院、陕西省建筑标准设计办公室

【目录概要】
1. 框架柱的纵向钢筋连接
2. 框架梁的纵向钢筋连接
3. 框架梁端节点构造、纵向钢筋及箍筋弯折做法
4. 一、二、三、四级抗震等级框架纵向钢筋构造
5. 框架柱及节点配筋构造
6. 框架梁截面及配筋构造
7. 水平加腋框架梁截面构造
8. 框架梁截面纵向钢筋错固构造，基础梁纵向钢筋结固构造
9. 框架、构造柱配筋构造
10. 抗震墙的截面配筋构造
11. 抗震墙纵向分布钢筋连接及锚固
12. 抗震墙水平分布钢筋连接及锚固
13. 抗震墙的周边构件
14. 框支柱及抗震墙边缘构件的纵向钢筋连接
15. 开洞抗震墙构造，框架加配交叉斜筋和交叉暗撑构造
16. 连梁配筋构造
17. 带框抗震墙构造
18. 暗柱截面构造、抗震墙洞口补强配筋
19. 框架、框支柱截面及纵向配筋构造
20. 框支梁、框支柱的箍筋构造
21. 框支层的抗震墙、框支梁及楼板构造，预制板安装构造
22. 后浇填充墙与框架柱拉结（8、9度及6、7度）
23. 后浇填充墙与抗震墙、构造柱的拉结
24. 后浇填充墙设置水平系梁、现浇过梁构造
25. 后浇填充墙与梁、板的拉结

【设计说明】

一、适用范围
1. 本图集适用于抗震设防烈度为6-9度（抗震等级为一、二、三、四级）的多层和高层现浇钢筋混凝土框架结构、剪力墙结构和框架-抗震墙结构，以及抗震设防烈度为6-8度的现浇钢筋混凝土部分框支抗震墙结构。
2. 本图集适用于设计使用年限为50年的上部结构。
3. 应根据具体工程设计确定的结构抗震等级，选用本图集相应的抗震构造措施。

二、设计依据
1. 《混凝土结构设计规范》GB50010-2002
2. 《建筑抗震设计规范》GB50011-2001
3. 《高层建筑混凝土结构技术规程》JGJ3-2002
4. 《混凝土结构工程施工质量验收规范》GB50204

三、材料
1. 混凝土
(1) 设防烈度为9度时，混凝土强度等级不宜超过C60；设防烈度为8度时，混凝土强度等级不宜超过C70。框架梁的混凝土强度等级不宜超过C40。
(2) 一级抗震等级的框架梁、柱及节点，混凝土强度等级不应低于C30，其抗拉强度实测值与屈服强度实测值的比值不应小于1.25；其屈服强度实测值与强度标准值的比值不应大于1.30。二级和三级时，混凝土强度等级不应低于C30。四级时，混凝土强度等级不应低于C20。短肢抗震墙-筒体结构的混凝土强度等级不应低于C35。
(3) 框支梁、框支柱的混凝土强度等级不应低于C30。

2. 钢筋
HPB235：表示光圆钢筋（图例：○）
HRB335：表示带肋钢筋（图例：▁▁▁）
HRB400：表示带肋钢筋（图例：▇▇▇）
HPB235级钢筋指现行国家标准《钢筋混凝土用热轧光圆钢筋》GB1499中的HPB235钢筋；HRB400级和HRB335级钢筋系指现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499中的HRB400和HRB335钢筋。三类环境中的结构构件，其受力钢筋宜采用环氧树脂涂层带肋钢筋。

3. 抗震等级框架中的纵向受力钢筋，应满足以下要求：
(1) 钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；
(2) 钢筋的屈服强度实测值与强度标准值的比值不应大于1.30。

4. 型钢：Q235-B、C、D级。

5. 焊条与焊剂：应按现行《钢筋焊接及验收规程》JGJ8选用。

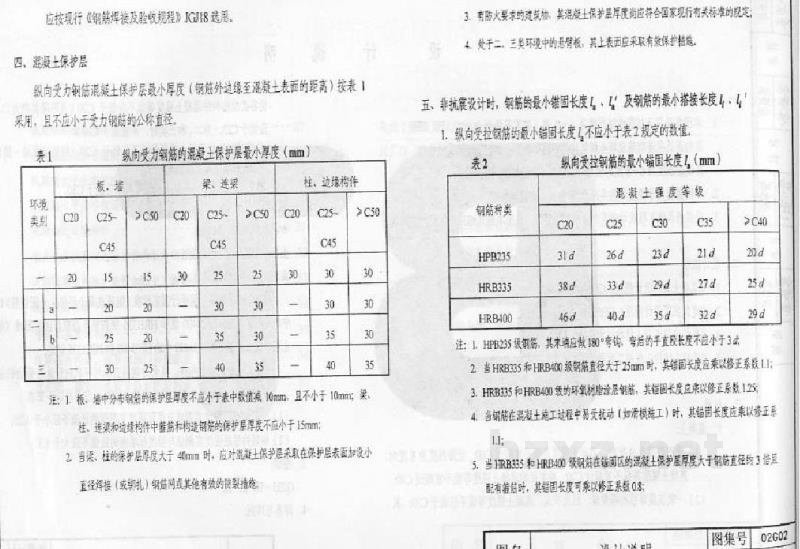

四、混凝土保护层
纵向受力钢筋混凝土保护层最小厚度（钢筋外边缘至混凝土表面的距离）按表1采用，且不应小于受力钢筋的公称直径。

表1 纵向受力钢筋的混凝土保护层最小厚度(mm)
环境类别 | C20 | C25 | C30 | C35 | C40 | C45 | C50
板、墙 | 15 | 15 | 15 | 15 | 15 | 15 | 15
梁、连梁 | 20 | 20 | 20 | 20 | 25 | 25 | 25
柱、边缘构件 | 25 | 25 | 30 | 30 | 30 | 30 | 30
注：
1. 板、墙中分布钢筋的保护层厚度不应小于板中钢筋直径减10mm且不应小于10mm；梁、柱、连梁和边缘构件中箍筋和构造钢筋的保护层厚度不应小于15mm。
2. 当梁、柱的保护层厚度大于40mm时，应对混凝土保护层采取在保护层表面加设小直径焊接（或绑扎）钢丝网或其他有效的防裂措施。
3. 有防腐要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的规定。
4. 处于二、三类环境中的屋面板，其上表面应采取有效保护措施。

五、非抗震设计时，钢筋的最小锚固长度La及钢筋的最小搭接长度Ll
1. 纵向受拉钢筋的最小锚固长度La不应小于表2规定的数值。

表2 纵向受拉钢筋的最小锚固长度La(mm)
钢筋种类 | HPB235 | HRB335 | HRB400
混凝土强度等级
C20 | 31d | 38d | 46d
C25 | 26d | 33d | 40d
C30 | 23d | 29d | 35d
C35 | 21d | 27d | 32d
C40 | 20d | 25d | 29d
注：
1. HPB235级钢筋，其末端应做180°弯钩，弯后的平直段长度不应小于3d。
2. 当HRB335和HRB400级钢筋直径大于25mm时，其锚固长度应乘以修正系数1.1。
3. HRB335和HRB400级的环氧树脂涂层钢筋，其锚固长度应乘以修正系数1.25。
4. 当锚固区在混凝土施工过程中易受扰动（如现浇施工）时，其锚固长度应乘以修正系数1.1。
5. 当HRB335和HRB400级钢筋在锚固区的混凝土保护层厚度大于钢筋直径的3倍且配有箍筋时，其锚固长度可乘以修正系数0.8。

6. 上述修正后的锚固长度不应小于250mm。
d为纵向钢筋直径。

7. 纵向受压钢筋的锚固长度不应小于0.7La，且受压钢筋可不弯钩。

8. 纵向受拉钢筋绑扎搭接长度为Ll=ζLl，且不应小于300mm。
ζ为纵向受拉钢筋接长修正系数，按表3采用。

表3 纵向受拉钢筋搭接长度修正系数
同一连接区段内搭接钢筋面积百分率(%) | 修正系数
≤50 | 1.0
50 < % ≤100 | 1.2
注：
1. 受拉钢筋直径大于28mm时，不宜采用绑扎搭接。
2. 同一连接区段内的受拉钢筋截面面积百分率，梁类构件不应超过25%，柱类构件不应超过50%。
3. 当有必要增大受拉钢筋搭接接头正面百分率时，对梁类构件不应大于50%；梁类及柱类构件，可根据实际情况确定。
4. 受压钢筋绑扎搭接长度不应小于0.7Ll，且不应小于200mm。受压钢筋直径大于32mm时不宜搭接。

六、抗震设计时，纵向受拉钢筋的最小锚固长度La和最小搭接长度Ll
1. 纵向受拉钢筋的最小锚固长度见表4。

表4 抗震设计纵向受拉钢筋的最小锚固长度La
抗震等级 | 一 | 二 | 三 | 四
最小钢筋锚固长度La | 50d | 45d | 40d | 35d
注：d为纵向钢筋直径。

2. 纵向受拉钢筋最小搭接长度见表5。

表5 抗震设计纵向受拉钢筋的最小搭接长度Ll
抗震等级 | 一 | 二 | 三 | 四
纵向钢筋搭接接头面积百分率
50 | 63 | 54 | 45
100 | 84 | 72 | 60

七、受拉钢筋接头的质量要求
1. 机械连接接头的质量和构造等，应符合《钢筋机械连接应用技术规程》JGJ107-96的要求。
