【L89J603】 建筑用曲线拉门图集（山东省图集DBJT 14-2）

山东省建筑标准设计 建筑用曲线拉门

【基本信息】
统一编号：DBJT14-2（原编号：12J603-3）
分类号：T.U89
图集号：12J603-3
批准日期：1989年12月

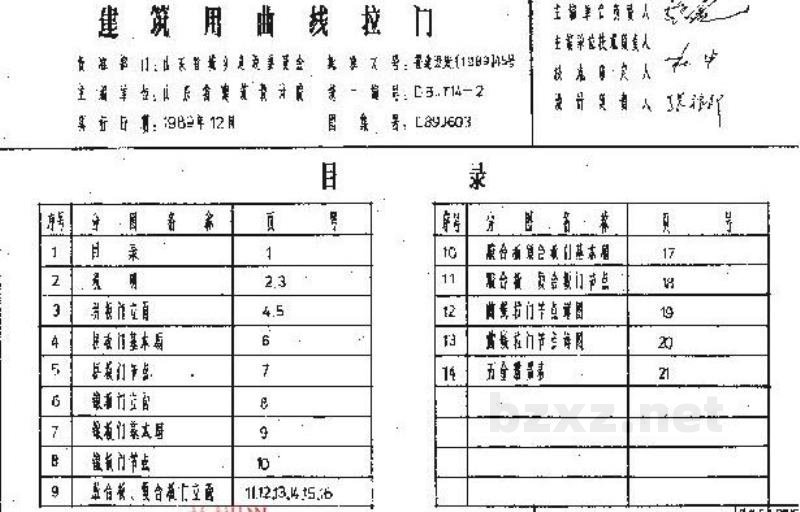

【目录】
1. 设计说明
2. 适用范围
3. 材料要求
4. 构造说明
5. 节点详图
6. 尺寸表

【正文内容】

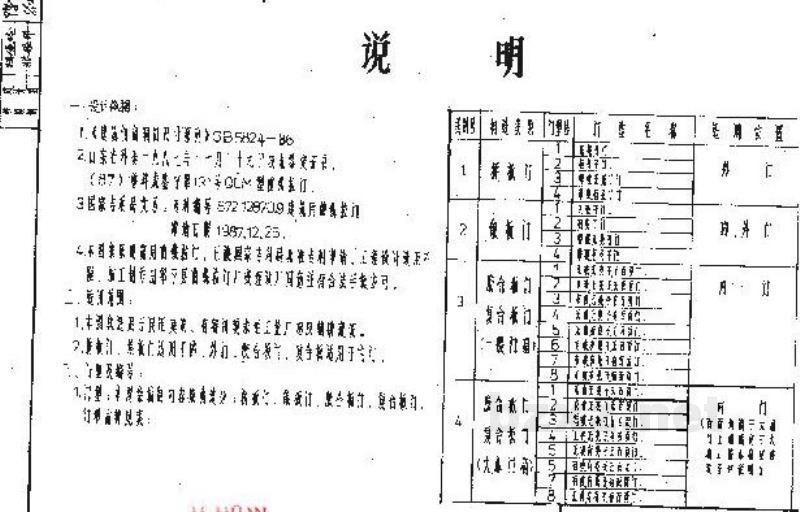

1. 设计说明
本图集是为配合住宅、公共建筑等工程使用曲线拉门而设计的。曲线拉门具有造型美观、开启灵活、占用空间小等特点，适用于需要较大开启面积且立面造型有特殊要求的场所。

2. 适用范围
本图集适用于多层及高层民用建筑中的曲线拉门设计。适用于混凝土或钢结构主体建筑。不适用于有特殊防腐、防火等级要求且未在本图集中特别注明的工业建筑。

3. 材料要求
3.1 型材
门框、扇骨架采用优质碳素结构钢或铝合金型材。型材壁厚应符合国家标准规定，表面应平整，无裂纹、气孔和明显变形。
3.2 玻璃
镶嵌玻璃应采用符合建筑安全要求的玻璃。中空玻璃或钢化玻璃需满足相应的传热系数及抗风压性能。
3.3 五金配件
拉手、合页、闭门器等五金配件应具有耐腐蚀性，启闭灵活，连接牢固。主要五金配件宜选用国家推荐产品。

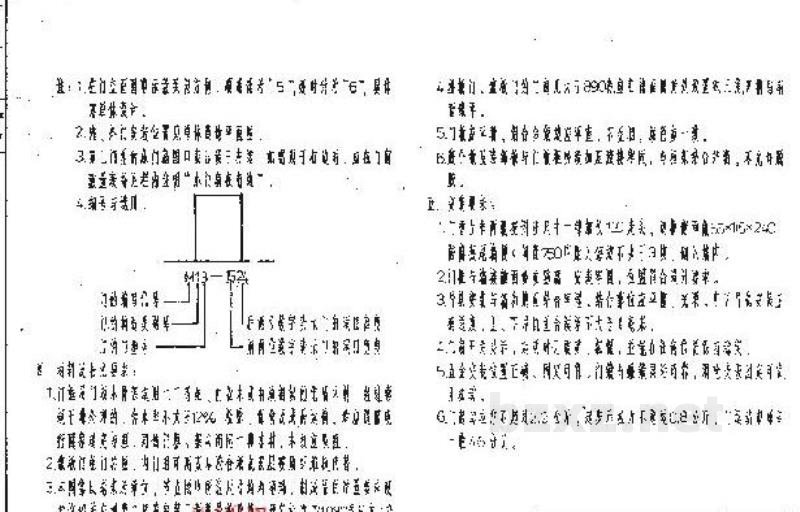

4. 构造说明
4.1 门扇结构
曲线拉门门扇采用曲边设计，与墙体连接部位应设置预埋件或加强筋，确保结构稳固。
4.2 密封性能
门框与墙体连接处、门扇与门框接触面应安装密封胶条，以保证门的气密性和水密性。
4.3 排水设计
下横框应设排水孔，防止雨水滞留。

5. 节点详图
（注：以下为整理后的关键节点信息，原图中具体图形请参照原图集）
5.1 门框侧立面节点
门框与墙体连接采用预埋铁件固定，外侧填嵌防水砂浆，内侧打密封胶。
5.2 门框顶、底节点
门框顶部及底部与过梁或楼板连接，预留安装空隙，采用发泡剂填充并施打密封胶。
5.3 门扇与门框搭接节点
门扇与门框采用榫卯或金属连接件固定，接缝处安装三元乙丙密封条。

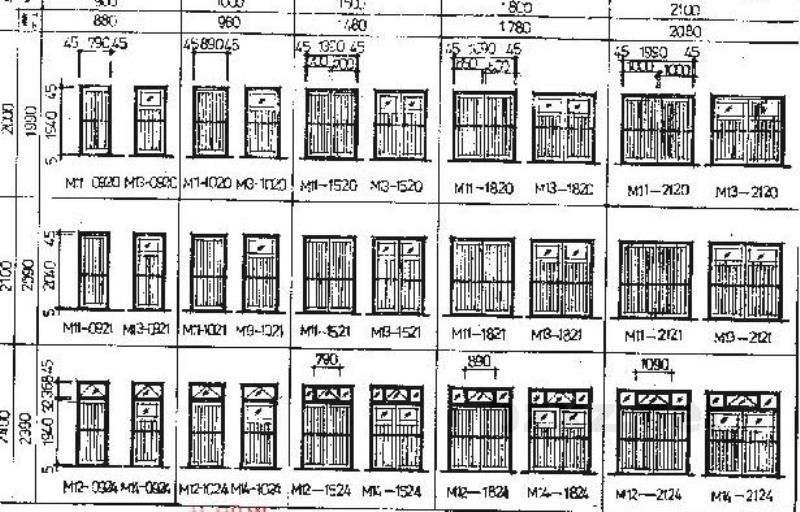

6. 尺寸及代号说明
原图集中包含多种规格型号，以下为部分识别出的代号及对应尺寸信息（单位：mm）：
- M1-0921：宽900，高2100
- M1-1221：宽1200，高2100
- M1-1521：宽1500，高2100
- M2-0334：宽300，高3400（特殊高窗/门）
- M2-1024：宽1000，高2400
- M2-1225：宽1200，高2500
- M2-1527：宽1500，高2700
- M2-1827：宽1800，高2700
- M2-2125：宽2100，高2500

注：具体节点构造及详细尺寸请以原图集12J603-3为准。以上文字部分由OCR杂乱文本整理而成，去除了重复水印及无意义字符。
