【10ZJ106】 蒸压加气混凝土砌块外墙自保温

蒸压加气混凝土砌块外墙自保温

批准单位：湖北省住房和城乡建设厅、河南省住房和城乡建设厅、湖南省住房和城乡建设厅、广东省住房和城乡建设厅、广西壮族自治区建设厅、海南省住房和城乡建设厅
主编单位：武汉勘察设计协会技术咨询服务部、湖北省建筑标准设计研究院
图集号：10ZJ106
生效日期：2010.2.8
批准文号：鄂建【2010】12号

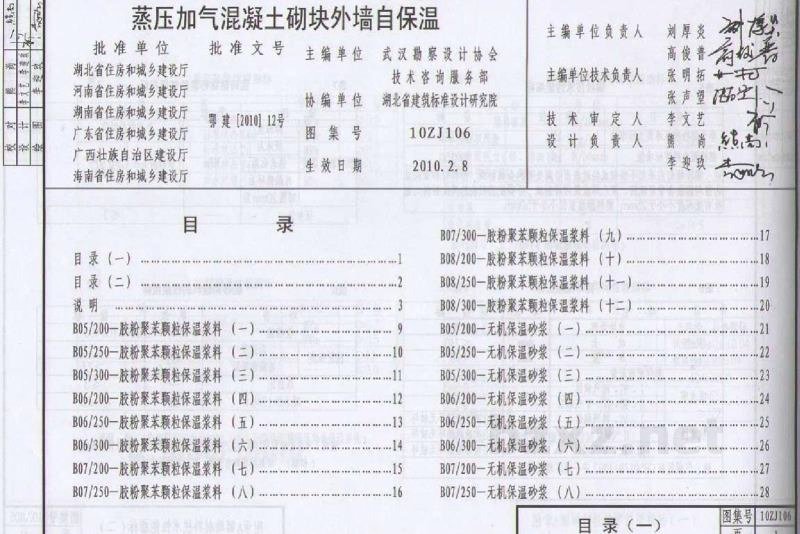

目录
一、胶粉聚苯颗粒保温浆料
B05/200—胶粉聚苯颗粒保温浆料（一）
B05/250—胶粉聚苯颗粒保温浆料（二）
B05/300—胶粉聚苯颗粒保温浆料（三）
B06/200—胶粉聚苯颗粒保温浆料（四）
B06/250—胶粉聚苯颗粒保温浆料（五）
B06/300—胶粉聚苯颗粒保温浆料（六）
B07/200—胶粉聚苯颗粒保温浆料（七）
B07/250—胶粉聚苯颗粒保温浆料（八）
B07/300—胶粉聚苯颗粒保温浆料（九）
B08/200—胶粉聚苯颗粒保温浆料（十）
B08/250—胶粉聚苯颗粒保温浆料（十一）
B08/300—胶粉聚苯颗粒保温浆料（十二）

二、无机保温砂浆
B05/200—无机保温砂浆（一）
B05/250—无机保温砂浆（二）
B05/300—无机保温砂浆（三）
B06/200—无机保温砂浆（四）
B06/250—无机保温砂浆（五）
B06/300—无机保温砂浆（六）
B07/200—无机保温砂浆（七）
B07/250—无机保温砂浆（八）
B07/300—无机保温砂浆（九）
B08/200—无机保温砂浆（十）
B08/250—无机保温砂浆（十一）
B08/300—无机保温砂浆（十二）

三、模塑聚苯板
B05/200—模塑聚苯板（一）
B05/250—模塑聚苯板（二）
B05/300—模塑聚苯板（三）
B06/200—模塑聚苯板（四）
B06/250—模塑聚苯板（五）
B06/300—模塑聚苯板（六）
B07/200—模塑聚苯板（七）
B07/250—模塑聚苯板（八）
B07/300—模塑聚苯板（九）
B08/200—模塑聚苯板（十）
B08/250—模塑聚苯板（十一）
B08/300—模塑聚苯板（十二）

四、硬泡聚氨酯
B05/200—硬泡聚氨酯（一）
B05/250—硬泡聚氨酯（二）
B05/300—硬泡聚氨酯（三）
B06/200—硬泡聚氨酯（四）
B06/250—硬泡聚氨酯（五）
B06/300—硬泡聚氨酯（六）
B07/200—硬泡聚氨酯（七）
B07/250—硬泡聚氨酯（八）
B07/300—硬泡聚氨酯（九）
B08/200—硬泡聚氨酯（十）
B08/250—硬泡聚氨酯（十一）
B08/300—硬泡聚氨酯（十二）

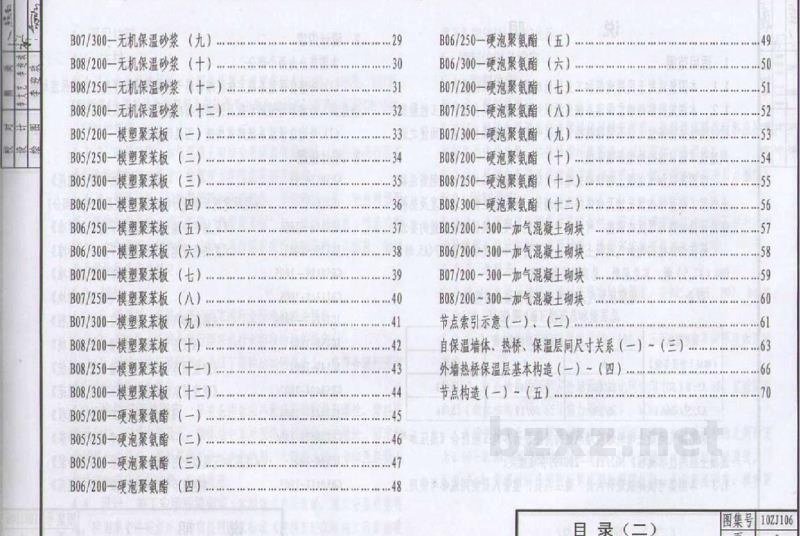

五、加气混凝土砌块节点
B05/200~300—加气混凝土砌块
B06/200~300—加气混凝土砌块
B07/200~300—加气混凝土砌块
B08/200~300—加气混凝土砌块

六、构造节点
节点索引示意（一）（二）
自保温墙体、热桥、保温层间尺寸关系（一）（三）
外墙热桥保温层基本构造（一）
节点构造（一）

设计内容

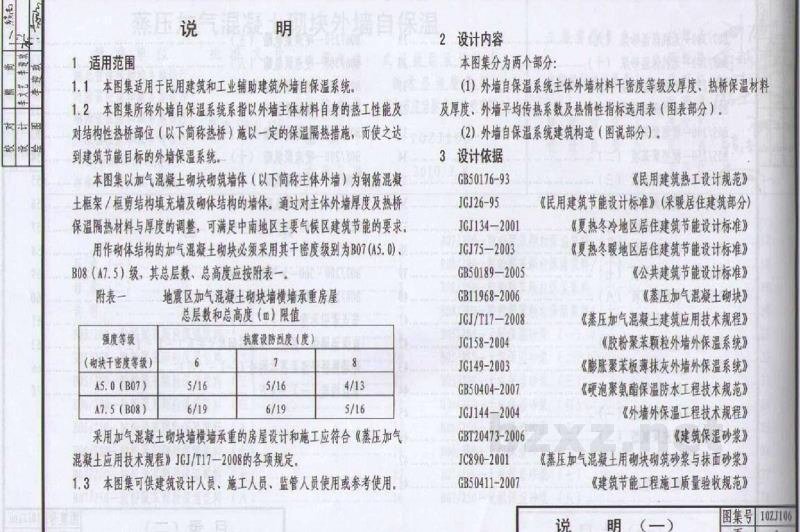

1 适用范围
1.1 本图集适用于民用建筑和工业辅助建筑外墙自保温系统实施。
1.2 本图集所称外墙自保温系统系指以外墙主体材料自身的热工性能及对结构性热桥部位（以下简称热桥）施以一定的保温隔热措施，使之达到建筑节能目标的外墙保温系统。本图集以加气混凝土砌块砌筑墙体（以下简称主体外墙）为钢筋砼框架/框剪结构填充墙及砌体结构的墙体。通过对主体外墙厚度及热桥保温隔热材料与厚度的调整，可满足中南地区主要气候区建筑节能的要求。用作砌体结构的加气混凝土砌块必须采用其干密度级别为B07（A5.0）、B08（A7.5）级，其总层数、总高度应按附表一执行。

附表一 强度等级（块干密度等级） A5.0（B07）、A7.5（B08） 地震区加气混凝土砌块墙横墙承重房屋总层数和总高度（m）限值
抗震设防烈度（度） | 总层数/总高度限值
6 | 5层/16m, 6层/19m
7 | 5层/16m, 6层/19m
8 | 4层/13m, 5层/16m

采用加气混凝土砌块墙横墙承重的房屋设计和施工应符合《蒸压加气混凝土应用技术规程》JGJ/T 17-2008的各项规定。
1.3 本图集可供建筑设计人员、施工人员、监管人员使用或参考使用。

本图集分为两个部分：
（1）外墙自保温系统主体外墙材料干密度等级及厚度、热桥保温材料及厚度、外墙平均传热系数及热惰性指标选用表（图表部分）；
（2）外墙自保温系统建筑构造（图说部分）。

2 设计依据
GB 50176-93《民用建筑热工设计规范》
GB 50189-2005《公共建筑节能设计标准》
GB 11968-2006《蒸压加气混凝土砌块》
JGJ 26-95《民用建筑节能设计标准》（采暖居住建筑部分）
JGJ 75-2003《夏热冬冷地区居住建筑节能设计标准》
JGJ 134-2001《夏热暖湿地区居住建筑节能设计标准》（注：原文为JGJ134-2001，通常对应夏热冬冷，JGJ75-2003为夏热冬冷，此处按原文保留编号，但需注意规范名称对应关系，原文JGJ75-2003通常指夏热冬冷，JGJ134可能为OCR误读或旧标，此处按原文罗列）
JGJ/T 17-2008《蒸压加气混凝土建筑应用技术规程》
JGJ 144-2004《外墙外保温工程技术规程》
JG 149-2003《胶粉聚苯颗粒外墙外保温系统》（注：标准号可能为JG149，原文如此）
JG 158-2004《膨胀聚苯板薄抹灰外墙外保温系统》（注：标准号可能为JG158，原文如此）
GB/T 20473-2006《建筑保温砂浆》
JC 890-2001《蒸压加气混凝土用砌筑砂浆与抹面砂浆》
GB 50411-2007《建筑节能工程施工质量验收规范》
GB 50404-2007《硬泡聚氨酯保温防水工程技术规范》

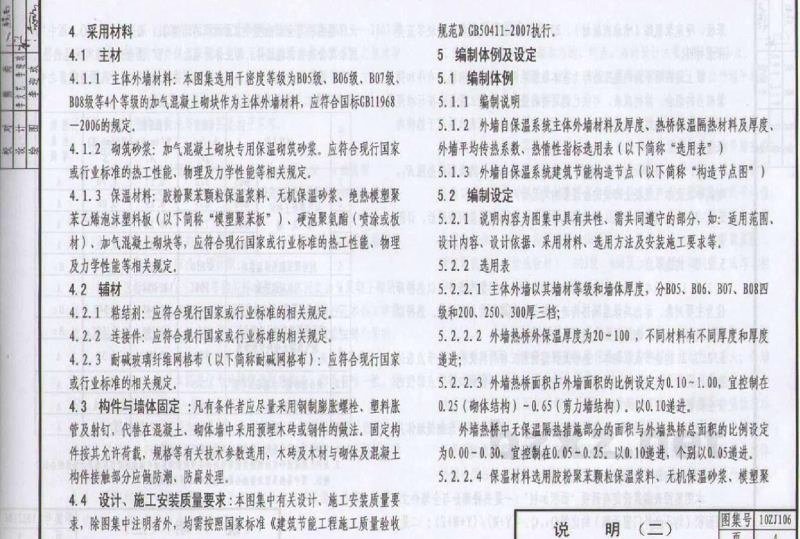

3 采用材料
4.1 主材
4.1.1 主体外墙材料：本图集选用干密度等级为B05级、B06级、B07级、B08级等4个等级的加气混凝土砌块作为主体外墙材料，应符合国标GB 11968-2006的规定。
4.1.2 砌筑砂浆：加气混凝土砌块专用保温砌筑砂浆。应符合现行国家或行业标准的热工性能、物理及力学性能等相关规定。
4.1.3 保温材料：胶粉聚苯颗粒保温浆料、无机保温砂浆、绝热模塑聚苯乙烯泡沫塑料板（以下简称“模塑聚苯板”）、硬泡聚氨酯（喷涂或板材）、加气混凝土砌块等，应符合现行国家或行业标准的热工性能、物理及力学性能等相关规定。

4.2 辅材
4.2.1 粘结剂：应符合现行国家或行业标准的相关规定。
4.2.2 连接件：应符合现行国家或行业标准的相关规定。
4.2.3 耐碱玻璃纤维网格布（以下简称耐碱网格布）：应符合现行国家或行业标准的相关规定。

4.3 构件与墙体固定：凡有条件者应尽量采用钢制膨胀螺栓、塑料胀管及射钉，代替在混凝土、砌体墙中采用预埋木砖或钢件的做法。固定构件按其允许荷载、规格等有关技术参数选用。木砖及木材与砌体及混凝土构件接触部分应做防潮、防腐处理。

4.4 设计、施工安装质量要求：本图集中有关设计、施工安装质量要求，除图集中注明者外，均需按照国家标准《建筑节能工程施工质量验收规范》GB 50411-2007执行。

5 编制体例及设定
5.1 编制体例
5.1.1 编制说明
5.1.2 外墙自保温系统主体外墙材料及厚度、热桥保温隔热材料及厚度、外墙平均传热系数、热惰性指标选用表（以下简称“选用表”）
5.1.3 外墙自保温系统建筑节能构造节点（以下简称“构造节点图”）

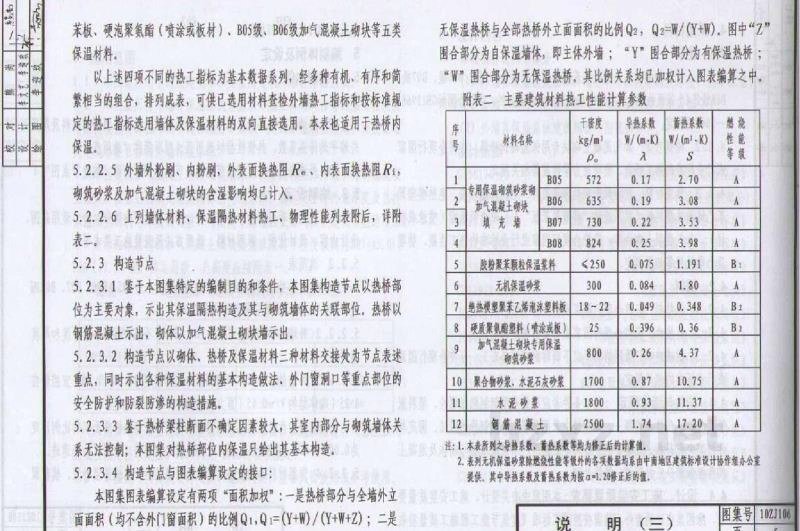

5.2 编制设定
5.2.1 说明内容为图集中具有共性、需共同遵守的部分，如：适用范围、设计内容、设计依据、采用材料、选用方法及安装施工要求等。

5.2.2 选用表
5.2.2.1 主体外墙以其墙材等级和墙体厚度，分B05、B06、B07、B08四级和200、250、300厚三档。
5.2.2.2 外墙热桥外保温厚度为20~100mm，不同材料有不同厚度和厚度递进。
5.2.2.3 外墙热桥面积占外墙面积的比例设定为0.10~1.00，宜控制在0.25（砌体结构）~0.65（剪力墙结构）；以0.10递进。外墙热桥中无保温隔热措施部分的面积与外墙热桥总面积的比例设定为0.00~0.30，宜控制在0.05~0.25，以0.10递进，个别以0.05递进。
5.2.2.4 保温材料选用胶粉聚苯颗粒保温浆料、无机保温砂浆、模塑聚苯板、硬泡聚氨酯（喷涂或板材）、B05级、B06级加气混凝土砌块等五类保温材料。
以上述四项不同的热工指标为基本数据系列，经多种有机、有序和简繁相当的组合，排列成表，可供已选用材料查检外墙热工指标和按标准规定的热工指标选用墙体及保温材料的双向直接选用。本表也适用于热桥内保温。
5.2.2.5 外墙外粉刷、内粉刷、外表面换热阻R0、内表面换热阻Ri、砌筑砂浆及加气混凝土砌块的含湿影响均已计入。
5.2.2.6 上列墙体材料、保温隔热材料热工、物理性能列表附后，详附表二。

5.2.3 构造节点
5.2.3.1 鉴于本图集特定的编制目的和条件，本图集构造节点以热桥部位为主要对象，示出其保温隔热构造及其与砌筑墙体的关联部位。热桥以钢筋混凝土示出，砌体以加气混凝土砌块墙示出。
5.2.3.2 构造节点以砌体、热桥及保温材料三种材料交接处为节点表述重点，同时示出各种保温材料的基本构造做法、外门窗洞口等重点部位的安全防护和防裂防渗的构造。
