【津07SSZ1-8】 热力管井

城市道路质量通病防治系列图集

DBJT29-175-2007

津 07SSZ1-8

热力管井

热 力 管 井

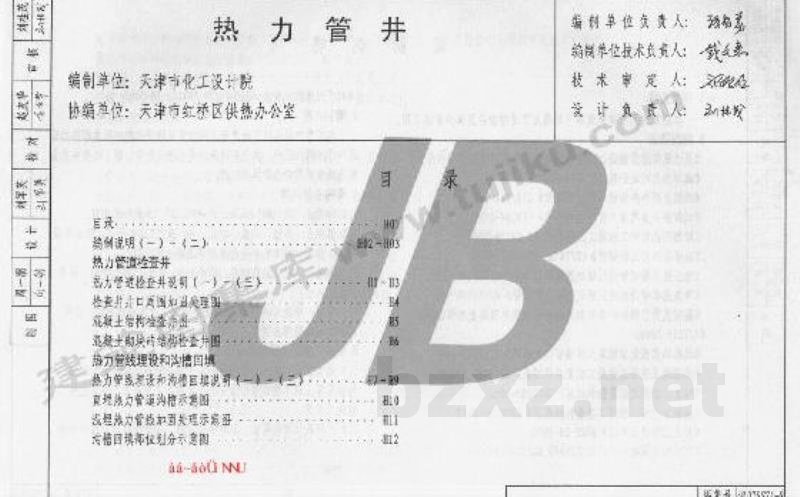

目   录

目录 ····· (一)～(二) ............................ 031
编制说明：(一)～(二) ............................ 032-035

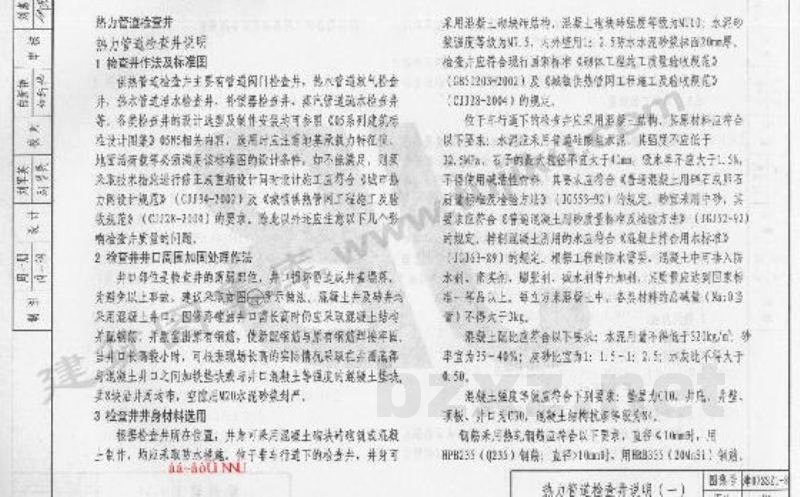

热力管道检查井
热力学管径检查井说明：(一)～(二) .................. 07-15
检查井井口周围加固处理图 ........................... 74
混凝土结构检查井图 .................................... 26
混凝土底板砖砌体检查井图 ............................ 34
热力管道埋设和沟槽回填
热力学管径埋设和沟槽回填说明：(一)～(三) ............ 07-05
直埋热力管道加固示意图 .............................. 10
浅埋热力管线加强处理示意图 .......................... 411
沟槽回填部位划分示意图 .............................. 02

aa-aöü NU

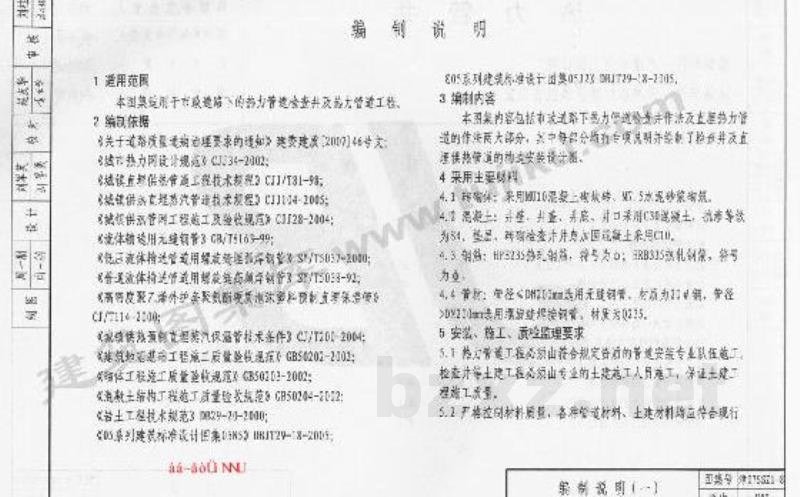

编制说明

1 适用范围

本图集适用于市政道路下的热力管道检查井及热力管道工程。

2 编制依据

• 《关于城镇供热管网工程设计技术通知》建城建函[2017]46号文；
• 《城市热力网设计规范》CJJ34-2002；
• 《城镇直埋供热管道工程技术规范》CJJ/T81-98；
• 《城镇供热直接蒸汽工程技术规程》CJJ104-2005；
• 《城镇供热管网工程施工及验收规范》CJJ28-2004；
• 《流体输送用无缝钢管》GB/T8163-99；
• 《低压流体输送管道用焊接钢管 螺旋缝高频电阻焊钢管》SY/T5037-2003；
• 《非供暖系统输送介质钢制波纹补偿器》CJ/T146-2019；
• 《高密度聚乙烯外护管聚氨酯保温塑料预制直埋供热管道》CJJ/T81-2013。

3 编制内容

本图集内容包括市政道路下热力管道检查井及直埋热力管道的作法两大部分，其中每部分均分别对预制装配式检查井及直接供热管道的构造详图做出说明。

4 采用主要材料

• 结构做法：采用M10混合砂浆砌砖、M7.5水泥砂浆抹面；
• 混凝土：井座、井盖、井口采用C30混凝土，抗渗等级为S6。垫层、砖基础及井周加固混凝土采用C20。
• 钢筋：HPB300热轧光圆钢，牌号为Φ；HRB400E带肋钢筋，牌号为Ⅱ。
• 管材：使用≤DN200mm的无缝钢管，材质为20#钢。管道＞DN200mm选用螺旋缝焊接钢管，材质为Q355。

5 安装、施工及验收规范要求

• 热力管道工程必须按符合规定要求的管道安装专业队伍施工。检查井等土建工程必须由专业的土建施工人员施工，保证土建工程质量。
• 严格控制材料质量，各种管材、钢材、混凝土等均应进行检验并出具合格证明。

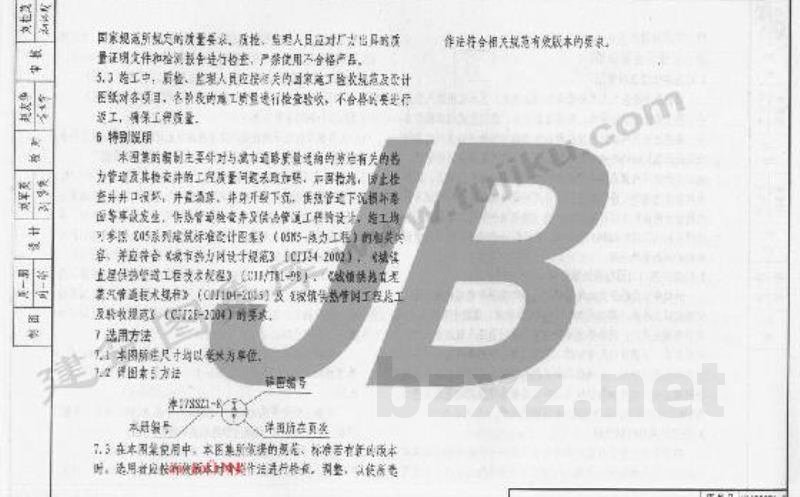

编制说明（一）
