【12J15】 住宅厨房、卫生间烟气集中排放系统

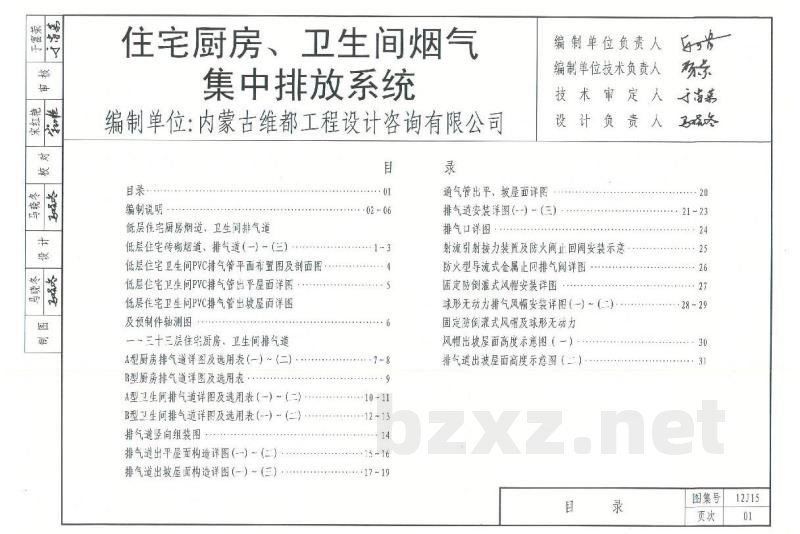

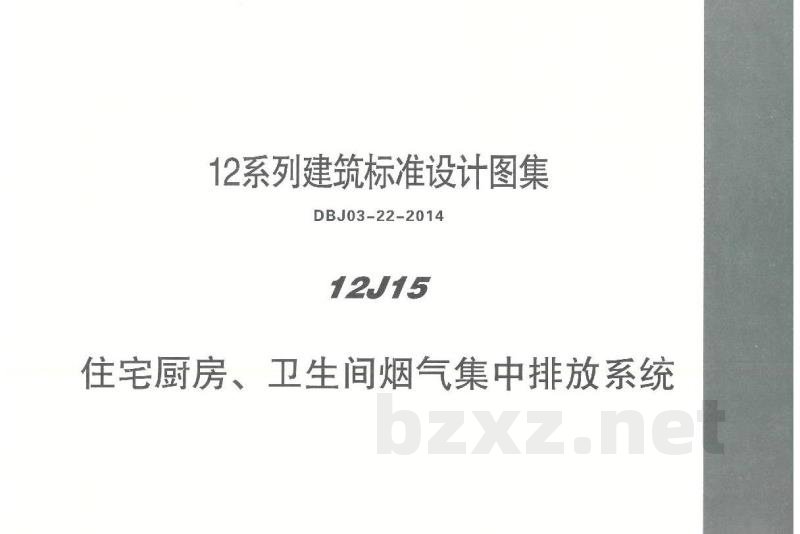

12系列建筑标准设计图集 DBJ03-22-2014 12J15 住宅厨房、卫生间烟气集中排放系统荣萬 核 审 升 树 校 计 设 图 制 住宅厨房、卫生间烟气 集中排放系统 编制单位：内蒙古维都工程设计咨询有限公司目 目录 编制说明 低层住宅厨房烟道、卫生间排气道低层住宅砖砌烟道、排气道（一）～（三）低层住宅卫生间PVC排气管平面布置图及剖面图低层住宅卫生间PVC排气管出平屋面详图低层住宅卫生间PVC排气管出坡屋面详图及预制件轴测图 一三十三层住宅厨房、卫生间排气道A型厨房排气道详图及选用表（一）～（二）B型厨房排气道详图及远用表 A型卫生间排气道详图及选用表（一）～（二）B型卫生问排气道详图及选用表（--）~（二）排气道竖向组装图 排气道出平屋面构造详图（--）（二）排气道出坡屋面构造详图（-）～（三）01 -02 06 1-3 7-8 --1011 -12~13 14 15~16 :17 ~19 录 通气管出平、坡屋面详图 编制单位负责人 编制单位技术负责人 技术审定人 设计负责人 排气道安装详图（-）～（三） 排气口详图 射流引射接力装置及防火阀止回阀安装示意防火型导流式金属止回排气阀详图固定防倒灌式风忆安装详图 球形无动力排气风帽安装详图（-）～（二）固定防倒灌式风帽及球形无动力风帽出坡屋面高度示意图（—）排气道出坡屋面高度示意图（二）目 录 示 海菜 条 .20 21~23 :24 25 26 27 28-29 30 图集号 页次 12J15 01 荣 核 审 艳花 对 校 食 计 设 医 制 1.适用范围 编制 说明 3.产品性能、技术参数 1.1本图集适用于内蒙古自治区城乡新建，改建的低层、多层及高度100m以下的高层住宇厨房，卫生间竖向排气道及低层住牢厨房排烟道的设计选用和施工安装。一般公共建筑内的小型卫生间整向排气道的设计选用和施工安装可参照本图集1.2本图集仅供建筑工程设计人员、建设单位、施工单位、监理单位及住宇厨房，卫生间排气道生产厂家使用。2.编制据 《民用建筑设计通则》 《建筑设计防火视范》 (CB50352-2005) （GB50016-2006） 《高层民用建筑设计防火规范》（GB50045-95）（2005年版）《住宅建筑规范》 《住宅设计规范》 《居住建筑节能设计标准》 《住宅厨房、卫生间排气道》 《玻璃纤维增強水泥排气管道》《排注烟气防火止回阀》 《建筑通风和排烟系统用防火阀门》《通风管道耐火试验方法》· :.-(GB 50368-2005) （CB50096-2011) (DB J03-35-2011) （JG/T194-2006） (JC/T854-2008) (GA/T798-2008) -..- (GB 15930-2007) .--(GB/T 17428-2009) 国家及内蒙古自治区现行有关规范及标准，3.1本图集选用了三种排气（烟）系统，分别是1型：射流引射接力装置的排气道系统：B型：变压式止逆排气道系统：以及应用于低层住宅的砖砌排烟、排气道。 3.1.1A型排气道系统由坚向排气道、射流引射接力装置和风帽组成。 3.1.2B型排气道系统由整向排气道、防火型导流止回排气阀和风帽组成。 3.1.3砖码排烟、排气道由竖向排气道和风帽组成。3.2非气道 3.2.1本图集所造用的三种排气（烟）系统，排气（烟）道截面尺寸各不相同，应根据生产厂家的设各型号及工程实际情况合理选用3.2.2本图集排气道长度（H）为2.8m~3.3m，按每层～节考虑非标准长度可按具体工程设计要求另行加工注：排气道长度指下层楼板结构上皮至上层楼板结构上皮即层高。（加工长度为：层高减15） 3.2.3排气道设计参数 3.2.3.1厨房排气道按每台排油烟机排风量300-500m2/h设计。卫生闻排气道按每台排风机排风量80~100m3/h设计3.2.3.2排气道制品垂直承载力不应小于90kN编制说明 图集号 页次 12J15 02 荣 核 宝 校 计 设 图 制 3.2.3.3排气道制品使用10kg沙袋，由1m高度自由落下，同--位置冲击5次的条件下，排气道制品不开裂，3.2.3.4排气道管壁耐火极限不应低于1.0h3.2.4排气道材料要求 3.2.4.1钢丝网水泥排气道制品的水泥强度不应低于32.5级。硅酸盐水泥、普避硅酸盐水泥性能应符合《通用硅酸盐水泥》GB175的规定其它水泥性能应符合其相应规范现定。增强材料宜使用22#~26#钢丝网及?4钢丝，钢丝网网眼尺寸宜为10mm×10mm3.2.4.2玻离纤维网增强水泥排气道制品的水泥强度不应低于32.5级，水泥性能应符合《硫铝酸盐水泥》GB20472的规定，网格布应符合《耐碱玻璃纤维网布》JC/T841的规定。3.2.4.3骨料性能应符合《轻骨料混凝土技术规程》JGJ51的规定，其粒径应小于排气道壁厚的1/3。3.2.5排气道进风口处须配有符合《建筑通风和排烟系统用防火阀门》GB15930要求的过风口接口件，其耐火极限不应低于1.0h3.2.6预连接件钢板采用Q235，焊缝有效厚度8=6mm。3.2.7质量要求 3.2.7.1排气道制品的内外表面应平整、光滑，无麻面、蜂窝、裂缝和空洞。端面应平整无飞边，且与管体外壁相交面相互垂直，3.2.7.2排气道制品尺寸与形位允许偏差应热行《住宅厨房、卫生间排气道》JG/T194的有关规定 3.2.7.3砖砌烟道、排气道壁厚不小于120mm，砌筑用砖可采用耐火砖或普通粘土砖（强度》MU10），砌筑砂浆强度>M5，灰缝应饱满无空隙，内壁采用1：2.5水泥砂浆随砌随抹光。3.3排风机械设备 3.3.1排风机械设备主要包括厨房用的排油烟机、烟灶一体机，卫生间用的排气扇，所用设备由厂家负责安装调试。3.3.2排注烟机、排气扇为上出风，烟灶一体机为下出风。排气道开洞或封堵应由专业施工人员进行操作3.4防火型导流止回排气阀 3.4.1间门各部件表面不应有裂纹，不允许有明显缺陷3.4.2阀门应具有复位功能，开启方便、灵活、可靠3.4.3经防腐处理的零部件、其表面应光滑、平整，不应有气孔、夹渣、蔬松、麻点等缺陷。 3.4.4在耐火试验条件下，其单位面积的漏风量（标准状态）不应大于700m2/（(m2+h）。 3.4.5防火阀的耐火极限不应低于1.5h3.5泉流引射接力装置 3.5.1射流引射接力装置一般为专利产品，选择时应与排气道配合使用。 3.5.2射流引射接力装置的防火阀或防火止回阀，其耐火极限不应低于1.5h，且当排气道温度超过设计安全温度时，防火阀能够顺利执行编制说明 图集号 页次 12J15 03 荣 于 菜 核 审 树 校 晓 计 设 图 机构自动关闭功能 3.6屋面排气道和排烟道 内蒙古自治区属于产寒地区，依据不同的采暖度日数（HDD18），划分为A、B、C三个气侯区。由于A、B区与C区的冬季室外平均温度和降雪量差别大，故针对这一实际情况，本图集对出屋面排气过进行了不同的设计。 3.6.1出屋面排气道的材料 低层和多层住宅出屋面排气道可采用钢筋混凝土和砖砌两和材料：而大于三层的坡屋面和大于六层的平屋面，出屋面排气道必须采用钢饼混凝士。 3.6.2出屋面排气道的水平截面尺寸当工程项目位于严寒A、B区，出屋面排气道截面人寸应大于建筑项层楼板预留洞，十二层及上二层以上住宅每边扩出不小于300mm，小于十二层住宅每边扩出不小于200mm。成品风恒的选择需根据风唱基座尺寸确定，同时风帽基应尺寸应满足成品风帽的安装要求。3.6.3排气道出平屋面高度不得小于600mm，且不应低于女儿墙高度，排气道出坡屋面高度详见本图集，均应大于当地最大积雪深度3.6.4砖砌出屋面排气道适用于六层及六层以下平屋面住宅，不适用于三层以上坡屋面住宅。砖砌出屋面排气道高度（屋面至风帽底）：按抗震设防烈度地区来划分：6度区不宜高于900mm；7度区不宜高于800mm8度区不宜高于700mm；若高度超出以上范围应采取结构加强措施3.6.5当住宅有退台或上人屋面时，排气道和通风道应高出屋面2.0m，并避开同层所开启的门或窗，以免烟气回串入室3.6.6出屋面排气道的保温、防水3.6.6.1出屋面排气道外壁应采取保温措施，以减少排气道内壁的结冰结露现象。保温层应与屋面保温相连，向上延伸至风幅底座以下保温层厚度详单体工程设计。 3.6.6.2内蒙古地区冬季建筑屋面积雪较厚，不易融消，为提高屋面防水质量，应适当提高出屋面排气道泛水高度，具体高度详本图集，3.7风帽 3.7.1风帽分为现场制作风帽和成品风量两类。选用时应结合当地工程实践经验和使用效果具体确定3.7.2成品风帽一般为专利产品，选用与安装时应参考产吊说明。3.7.3球形无动力排气风幅仅适用于严寒C区4.设计选用要求 4.2设计人员在选用排气道型号时，应根据住宅层数并考虑展房卫生间的平面布置形式，使排气道进气口与排油烟机或排气扇直接对接。厨房排气道的进气口应朝向灶具。在设计选型时，应注明楼板预留洞尺寸和排气道型号。 4.3排气道起始层落在楼板上时，设计人员应考虑排气道的有载验算局部配筋，并进行抗倾覆验算。4.4下沉式卫生间应考虑面层、管道垫层、防水层、找坡层、找平编制说明 图集号 页 12J15 04 荣菜 富南 手 核 审 对 校 计 设 图 制 层厚度，总构造厚度为350mm。住宅首层（包括带地下室）不按下沉式设计。 4.5当出屋面排气道风帽基座采用钢筋混凝土时，风帽基座壁厚及配筋详单体工程设计，并考虑出屋面排气道荷载，验算屋面板局部配筋4.6为保证变压式排气道必要的排气量，变压部件应至少有一个侧面与相邻管道内壁之问保留一定的间隙4.7住宅内燃（煤）气管、给排水管、強弱电线管（穿线管）及其它任何管线，均不得穿过排气道或敷设在排气道内5.施工及安装要求 5.1排气道施工应在主体结构完工，楼板预留洞拆模之后，在隔墙板、装饰工程和设备管道安装之前进行5.2排气道搬运过程中应防止碰、撬、摔等机械损伤，安装前应对其外观进行检查，并清除其内外表面杂物：安装中途停止时，应将排气道端封闭。 5.3排气道安装之前，应对非气道的位置、高度、走向进行技术审核，并校对型号及层号：检查楼板预留洞是否符合设计要求，上下楼板留润是否垂直对中，不符合要求应进行修整5.4排气道安装应从底层开始，自下而上逐层安装，起始层安装时应用1：2.5水泥砂浆找平 5.5上下排气道对接应用水泥砂浆加胶粘剂密封，配合比为水泥：砂：801建筑胶=1：2.5：（0.25~0.5)，坐浆应饱满，并检查接口是否严实及管体中心线是否对中。 5.6排气道在安装工过程中，应逐层作承托处理，施工时用角钢L30×3承托排气道管体，构造做法详见本图集。5.7排气道全部就位后，排气道四盾用本契作临时固定，待瓷灌水泥砂浆时将木楔取出。用1：2.5水泥砂浆浇灌密实排气道与楼板预留洞之间的缝隙，再用防水油骨密封。5.8出屋面排气道施工应在屋面保温层、防水层施工前进行。出屋面排气道保温层、防水层的施工，应与屋面的保温层、防水层同时迁行并在其外侧做20厚聚合物水泥砂浆保护层，压入玻纤网格布5.9排气道安装过程中及风帽安装前，为防止杂物掉入排气道内应在排气道管口和排气道出屋面的出口处采取临时遮盖措施。5.10内装修时，如在排气道外壁粘贴瓷砖，应在排气道外壁增加一道钢丝网（丝径0.5mm，孔径10mm×10mml~15mm×15mm），钢丝网应搭接过排气道与墙面的交接处不小于150mm，用钢钉将钢丝网与体固定后用1：2.5水泥砂浆打底，再贴瓷砖6.产品标志、运输及码放要求 6.1.排气道应在选风口下缘100mm处喷涂生产企业名称，制品标记制品生产日期、气流方向。 6.2凡经检验合路准许出厂的产品，应填写出厂合格证。6，3产品运输时，必须横置平放并将其固定，以减少运输过程中的震动，防止碰撞，装卸时应轻拿轻放，严禁抛掷编制说明 图集号12J15 页次 05
