【L03SJ130】 轻质隔墙(三)玻璃纤维增强石膏空心大板

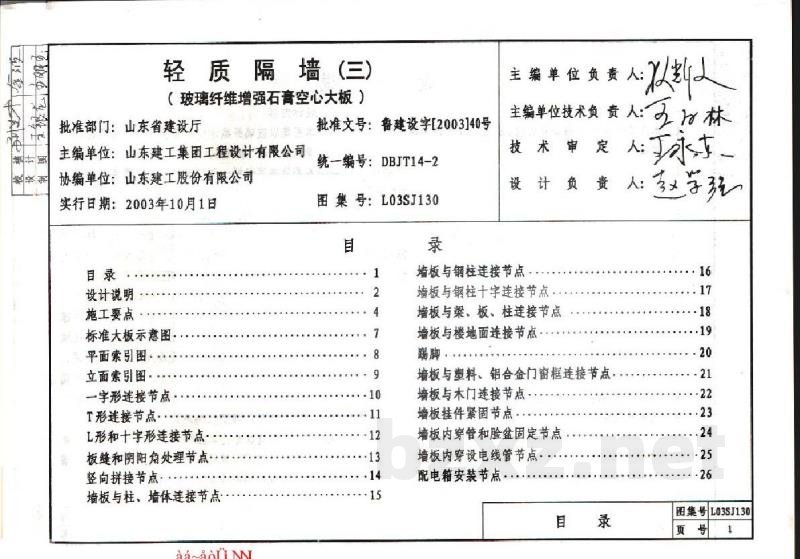

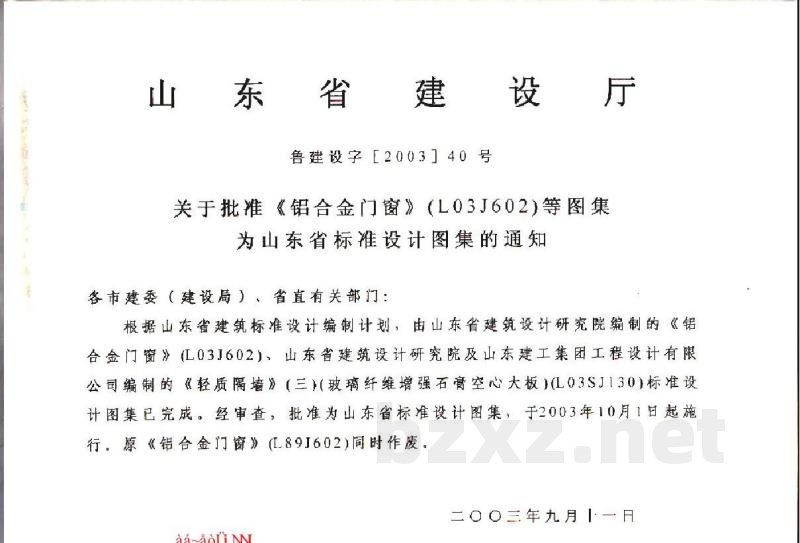

鲁2003 山东省建筑标准设计图集 轻质隔墙（三） （玻璃纤维增强石膏空心大板）图集号：L03SJ130 山东省标准设计办公室 aa~aou 根据建设部（88)城设字第35号文颁发《关于保护建筑标准设计版权的规定》本图册版权所有不得翻印或复制山东省标准设计办公室出版 aa~aou 山东省建设厅 鲁建设字E2003］40号 关于批准《铝合金门窗》（L03J602)等图集为山东省标准设计图集的通知 各市建委（建设局）、省直有关部门：根据山东省建筑标准设计编制计划，由山东省建筑设计研究院编制的《铝合金门窗》（L03J602），山东省建筑设计研究院及山东建工集团工程设计有限公司编制的《轻质隔墙》（三玻璃纤维增强石膏空心大板）(L03SJ130）标准设计图集已完成。经审查，批准为山东省标准设计图集，于2003年10月1日起施行。原《铝合金门窗》（L89J602）同时作废。二〇〇三年九月1一日 aa~aou 秘 器 整设制 轻质隔墙（三) （玻璃纤维增强石膏空心大板）批准部门：山东省建设厅 主编单位：山东建工集团工程设计有限公司协编单位：山东建工股份有限公司实行日期：2003年10月1日 目录 设计说明 施工要点 标准大板示意图 平面索引图 立面索引图： 一字形连接节点 T形连接节点·· L形和十字形连接节点 板缝和阴阳角处理节点 竖向拼接节点· 墙板与柱、墙体连接节点 aa~aou 批准文号：鲁建设字[2003]40号统一编号：DBJT14-2 图集号：L03SJ130 目 1 2 4 8 9 .10 +11 -12 13 +14 15 录 主编单位负责人： 主编单位技术负贵人:林 技术审定 设计负 墙板与钢柱连接节点 墙板与钢柱十字连接节点 墙板与梁、板、柱连接节点 墙板与楼地面连接节点 踢脚， 贵 墙板与塑料、铝合金门窗框连接节点，墙板与木门连接节点 墙板挂件紧固节点 墙板内穿管和脸盆固定节点 墙板内穿设电线管节点 配电箱安装节点· 目 录 人T永t 专女学玩 人： .16 ..17 -18 .·19 20 .-21 ·22 ·23 .24 25 .26 图集号L03SJ130 号 页 T 车究 核计田 校设制 设计 一，适用范围 1.本图集适用于一般新建或改，扩建工业与民用建筑的内隔墙。 2.用于潮湿环境时必须采取刷聚氨酯防水涂料等防护措施3.浸水、化学侵蚀环境和直接接触土难的部位，不得采用。4.本图集适用于抗震设防烈度8度地区：二、设计依据 1. 3. 4. 5. 6. 7. 8. 9. 10. 11. 《住宅内厢墙轻质条板》 《建筑装饰装修工程质量验收规范》《住宅装饰装修工程施工规范》《建筑设计防火规范》 JG/T3029-1995 GB50210-2001 GB50327-2001 CBJ16-87（2001年版） GB50045-95（2001年版 《高层民用建筑设计防火规范》《民用建筑隔声设计规 《建筑抗震设计规范》 《水溶性内墙涂料》 《聚氨酯建筑密封高》 山东建工企业标准《速成墙板》GBJ118-88 GB50011-2 2001 JC/T432 TC482-92 Q/01SJG001-2003 澳大利亚RBS公司提供的《Rapidwa11设计手册》及《Rapidwal1安装手册》 aa~aou 说明 三、设计内容 1.本图集以玻璃纤维增强石膏空心大板（简称玻纤石音大板）进行构造设计。 本图集内容包括：设计说明、施工要点及构造节点详图 四 产品特点及设计要求 玻纤石奇大板是 种以建筑石膏为基材，掺以玻璃纤维增监材料和添加剂制成的空心大板。标准大板的外形尺寸及内部构造见本图集第7页示意图，根据工程籍要可在工厂将标准大板切成所需的尺寸。采用玻纤石膏大板作为内隔 墙时，应根据所在部位 火，防水、节能、隔声设计，合理地采的需 要进行防 用相应的填充材料以满足规范规定的性能要求。宅分户墙时，应在板孔内 采用玻纤石膏大板作为住 灌注陶粒混土，以同时满足隔声及强度要求；作为分室墙时：其空气隔声量应达到30~35dB。为加强建筑物的整体性和满足抗震设防要求，玻纤石膏大板之间、玻纤石膏大板与相连接的梁、墙、柱、楼板之间均须设C形钢连接件。设计说明 图集号L03SJ130 页号 e 枝计 校设割 5. 主要性能指标如下表： 空心 项目 kg/m 面密度 40 隔声量 30 dB 耐火极限 吸水率 抗冲击性 单点吊挂力 热阻 h 器 次 N (m)/W 传热系数W/（(m-r) >1.2 6.4 5 800 0.330 2.083 表1 填岩棉 填水泥珍珠岩 灌陶粒混凝土43 60 184 35 40 48 1.849 0.500 24 716 玻纤石育大板墙体的高度超过3000时应采用上下接板。 6. 宜大于1500 上部接板高度不宜小于300，不 于3000。上部接板高度在300 1500之同时 且不应大 连接方法 详见本图集第14页：上部接板高度趣过1500时，应未用通长方钢管上下连接，且方钢管与上下端构件有可靠造接，加固用方钢管或C开钢构件间隔不宜超过15007.玻纤石膏大板墙体长度超过6000时，应采用通长方钢管或C形钢与上下端构件可靠连接，加固用方钢管或C形钢构件间胃不宜超过1500 8.墙板开门窗洞时，洞口宽度超过1500，或上方墙板兼aa~aou 过梁时其高度>500时，应采取加设钢过梁等加固措施五、材料要求 1，玻纤石音大板的组成材料，物理性能及规格要求应符合《速成墙板》Q/01SJG001-2003企业标准的有关要求，本图集所用钢材除注明外均为0235钢2. 本图集C形钢为镀锌钢板冷轧制成，未注明螺钉均为自3. 攻螺钉4.8×38，间距为300 4.螺钉和C形钢经设计人赁 整代 接 同意后可粮据市场供应情况调 5.所用钢构件均应进行防房处理6. 集所用自攻螺钉除注明外均为平头螺钉，施工时应本 螺缸平头外瑞面略微进入墙板 朝方法 其他 L03SJ130 详图编号 图所在页次 1.本图集未注明尺寸均以毫米(mm）为单位，标高以米（(m）为单位。 2.本图集除注明外，应按国家及行业有关现行标准及规定执行。 设计说明 图集号L03SJ130 页号 3
