【07ZTJ205】 泡沫混凝土屋面保温隔热建筑构造（中南标图集）

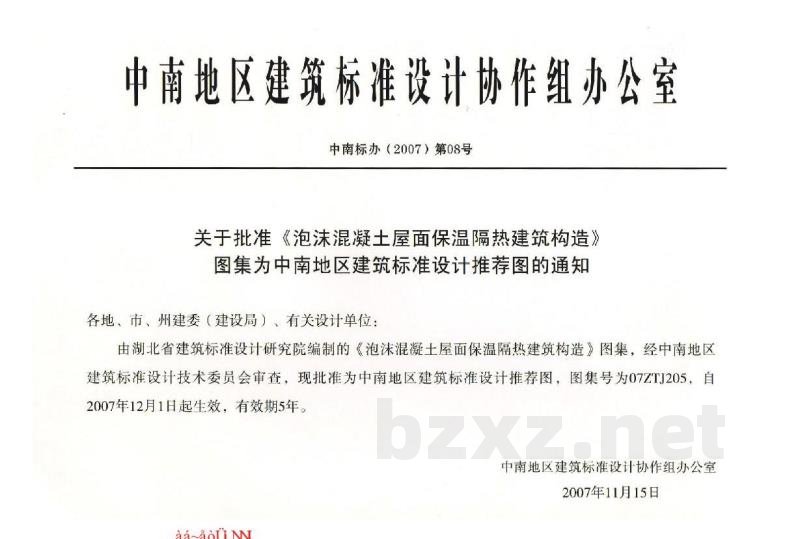

中南地区建筑标准设计推荐图 泡沫混凝土屋面 保温隔热建筑构造 ZHONGNAN DIQUJIANZHU BIAOZHUNSHEJI TUIJIANTU07ZTJ205 中南地区建筑标准设计协作组办公室编aa~aou 中南地区建筑标准设计协作组办公室中南标办（2007）第08号 关于批准《泡沫混凝土屋面保温隔热建筑构造》图集为中南地区建筑标准设计推荐图的通知各地、市、州建委（建设局）、有关设计单位：由湖北省建筑标准设计研究院编制的《泡沫混凝土屋面保温隔热建筑构造》图集，经中南地区建筑标准设计技术委员会审查，现批准为中南地区建筑标准设计推荐图，图集号为07ZTJ205，自2007年12月1日起生效，有效期5年。中南地区建筑标准设计协作组办公室2007年11月15日 aa~aou w 亮机机 刘钟钟 泡沫混凝土屋面保温建筑构造 批准部门中南地区建筑标准设计协作组办公室主编单位湖北省建筑标准设计研究院协编单位武汉市古瑞特绿色建筑开发有限公司目录 目录、说明（一） 说明(二)～(四） 屋面保温层厚度选用表构造简图楼板保温层厚度选用表构造简图屋面保温防水构造做法 平糖口及外天沟 屋面泛水女儿墙天沟出水口 屋面出入口 透气管排气道 屋面及天沟变形缝 刚性防水保温屋面 aa-aoui 批准文号中南标办（2007）第08号图集号07ZTJ205 生效日期2 2007.12.01 有效期5年 1适用范围 2~4 5 6 7 8 9 1C 11 12 13 主编单位负责人 主编单位技术负责人 技术审定人 设计负责人 说明 高革 高俊普 张声望 张声望 钟帆 本图集适用于中南地区有保温隔热要求的一般工业与民用建筑的钢能混凝土平屋面工程。 2设计内容 本图集提供现浇泡沫混凝土保温隔热屋面做法及其各部位建筑节点详图屋面保温层厚度选用表，本图集可与中南标05ZJ001.05ZJ201配套使用，3设计依据 《屋面工程技术规范》 《屋面工程质量验收规范》 《民用建筑热工设计规范》 《夏热冬冷地区居住建筑节能设计标准》《夏热冬暖地区居住建筑节能设计标准》自录、说明（一） GB50345-2004 GB50207-2002 GB50176-93 ·JGJ134-2001 JGJ75-2003 图集号0721J205 页 吃 计区 校设制 《民用建筑节能设计标准》（采暖居住建筑部分）公共建筑节能设计标准》 《建筑节能工程施工质量验收规范》JGJ26-95 GB50189-2005 ·GB50411-2007 《河南省居住建筑节能设计标准》（夏热冬冷地区）DBJ41/071-2006《河南省居住建筑节能设计标准》（寒冷地区）·：DBJ41/062-2005《功能可控型泡沫混凝土(CFFD）屋面工程技术规程》-QB/WGRT-200608《YT型泡沫混凝土》 4采用材料 4.1泡沫混凝土 Q/3201YTJNO1-2005 4.1.1本图集采用的泡沫混凝土，其施工方法分为现场发泡揽拌现场浇筑以及预拌泵送浇筑两种。 其主要物理力学性能指标见表4.1.1表4.1.1 项目指标 保温隔热泡沫混凝土主要物理力学性能型号级别 干表观密度（kg/m3） 抗压强度（MPo） 48h吸水率（%） 干燥收缩率（mm/m） 导热系数（W/mK） 蓄热系数（W/m2-K） 燃烧性能 B04 400 >0.5 <0.08 B05 500 >0.8 <23 <0.75 <0.1 0.98 不燃烧 B06 600 >1.2 <0.12 4.1.2泡沫混凝土的强度等级和热工性能可根据设计需要进行不同配比的调da-aou 整。本图集中采用千体积密度（kg/m）400、500、600即B04，B05、B06三种体积密度级别。 4.2发泡剂 4.2.1.YT型泡沫混凝土，以热聚物表面活性剂或多功能复合型发泡剂，于泡沫发生器中发泡，无放射性污染，4.2.2CFFC型泡沫混凝土，以GRT复合防水专用发泡剂发泡，并以空气压缩机压入发泡液反应罐中发泡。4.3水泥、粉煤灰、水 4.3.1水泥为强度等级32.5级的普通硅酸盐水泥，应符合《硅酸盐水泥、普通硅酸盐水泥》（GB175-1999）的规定，4.3.2粉煤灰，应选用「、I级粉煤灰，并应符合相关标准的要求，4.3.3水应符合混凝土拌合用水标准》（JG63-89）的规定。5选用方法 5.1使用本图集索引方法 图集号—07ZTJ205 8 详图编号 详图所在页号 5.2如按规定性指标要求作为节能达标途径，可按节能标准规定的K值或K及D值，直接选用泡沫混凝土保温层厚度：如先确定泡沫混爱土保温层厚度而其相应的K值或K及D值不能满足规定性指标要求，则应用动态方法，另作节能性能指标或权衡判断计算 图集号|07ZTJ205 说明(二) 页 2 亮机机 刀钟铁 计图 校设制 6施工要求 6.1配制泡沫混凝土 1，配制泡沫浆体，根据YT型或CFFC型混凝土发泡剂的配比和生产工艺配制发泡浆体。 2.拌制水泥浆，按设计选用的泡沫混凝土型号，先将定量的水加入搅拌机，再将称量好的水泥、粉煤灰等添加料投入搅拌机内搅拌，时间不少于2分钟3.将预发泡沫倒入水泥浆体的搅拌机中，搅拌约6分钟，使水泥泡沫浆料达到均质化要求，即可进行现场直接浇筑或泵送浇筑。预拌好的水泥泡沫浆料应在4小时内用完， 6.2施工步骤 6.2.1基层处理：基层钢筋混凝土板面必须清扫干净，无松动、空鼓，起砂、掉灰等现象。屋面结构层为装配式钢筋混凝土板时，应用强度等级不小于C20的细石混凝土将板缝灌填密实：当板缝宽度大于40mm或上宽下窄时，应在缝中放置构造钢筋，板端缝应进行密封处理。6.2.2浇捣泡沫混凝土： 1.将泡沫混凝土中预埋件、预留孔（水管、排水孔等）在浇筑泡沫混凝土前做好，严禁在浇筑后在保温隔热层上凿孔打洞。2.按设计选定的保温层厚度，设定浇筑面标高线，有找坡要求的尚应设定找坡线： 3.浇筑泡沫混凝土，浇筑面应做到平整，并一次成型，筑达到标定高度后用尺杆刮平，12~14小时后进行保湿养护，养护时间不小于72小时。aa-aou 4．泡沫混凝土在一般情况下出于保温隔热的要求可以进行整体烧筑施工，而在抗震结构设计中应依据需要设置分格缝。5．在泡沫混凝土保温隔热层施工完成时，天沟、榨沟等部位应找被，同时保证这此部位的泡沫混凝+厚度不得小于20mm6.2.3找平层·20厚1:2.5水泥砂浆找平层，找平层应留分格缝，其纵横间距不大于6rml，并宜与结构板缝对齐，缝宽5~20mm，并嵌填密封材料。屋面防水卷材转折处应按规定要求与其基层一起做出圆弧，涂料防水则可不做。6.2.4施工防水层：按设计选定的防水构造做法涂布防水涂料或防水卷材并在雨水口周围应用不小于1.5厚防水涂料或密封材料涂封。在天沟、槽沟与屋面交接处的附加层应空铺，空销宽度不小于200mm。6.2.5细石混凝土防水保护层：应在泡沫混凝土瓷捣完成后72小时施工。其具体要求如下， 1.细石混聚土防水保护层的混凝土水灰比不应大于0.55，每立方米混凝土的水泥和掺和料用量不应小于330kg，砂率宜为35%~40%，灰砂比宜为1:2~1:2.5，细石混凝土厚度不应小于40，强度等级C30。2.细石混凝土防水保护层按不大于6mX6m留设20mm宽分格缝，每个分格块内的细石混凝土必须一次烧筑完毕，不得在板失上留施工缝。缝中嵌填柔性密封材料 3、细石混凝土防水保护层与周边女儿墙、山墙以及屋面突起部位、屋面板的支承端均应设置30mm宽缝隙，缝中嵌填柔性密封材料说明（三） 图集号077T3205 面 5 啦 英 亮机机 荆钟 校设制 4.细石混凝土防水保护层中间配置Φ4~6@100~200的双向钢筋网片，网片在分格缝处应断开，其保护层厚度不应小于15mm5.细石混凝土防水保护层表面抹压时严禁酒水，加水泥浆或数干水泥、混凝土收水后应进行二次压光，以封闭混凝土表面的毛细孔，提高防渗性能6.细石混凝土防水保护层应在混凝土终凝，即12~14小时后立即进行湿水养护或加盖草垫养护，养护时间不得少于14天。6.3施工注意事项 6.3.1泡沫混凝土的施工环境气温宜在5℃以上，并应避免在雨天，烈日高温条件下施工。 6.3.2泡沫混凝土的流动性较大，当屋面的坡度大于2%，用泡沫混凝土进行找坡施工时必须采用模板辅助。6.3.3泡沫混凝土施工必须在有专业知识的技术人员指导下进行，对每道工序严格把关，确保施工质量。应按GB50411-2007规定留出试块进行性能检测6.3.4泡沫混凝土及细石混凝土防水保护层内埋设的各种预埋件、预留孔（水管，排水孔等），应在瓷筑混土前做好，严禁在保护层上凿孔打洞，不得在保护层内埋设管线。 7验收、检验 7.1泡沫混凝土与细石混凝土的品种、规格应符合设计和相关标准的规定。7.2现场发泡的泡沫混凝土，其配合比应计量准确、搅拌均匀，分层连续施工。并应对其导热系数，密度，抗压强度，随机见证取样送检。7.3泡沫混凝土与细石混凝土防水保护层不得出现坑凹、裂缝，细石混凝士防水保护层不得有渗漏与积水的现象表面应压实抹光、表面平整、坡向正确aa-aou 不得有裂缝、起壳、起砂等缺陷7.4密封材料嵌填必须连续、密实、饱满、连结牢固，无气泡、开裂、脱落等缺陷。 7.5屋面天为、檐沟、檐口、水落口、泛水、变形缝和出屋面的防水构造，必须符合设计和规范要求 7.6对于各项隐蔽工程应按GB50411-2007规定进行隐蔽工程验收8其它 8.1本图集除注明外，均以毫米为单位8.2本图集未尽事宜，应按国家现行有关规范、标准和技术法规以及企业标准执行。 8.3本图集所依据的规范、标准如有新的版本时，应按新版本作相应的验算调整，使其不与新版本相悸 8.4本图集是以武汉古瑞特绿色建筑开发有限公司、河南省驻马店市永泰建筑机械有限公司提供的泡沫混凝土专利技术而编制，其产品性能，质量由上述公司负责。 图集号07ZTJ205 说明（四） 页 4
