【05ZTJ204】 贴必定BAC卷材和SPU涂料防水系统建筑构造图集（中南标）

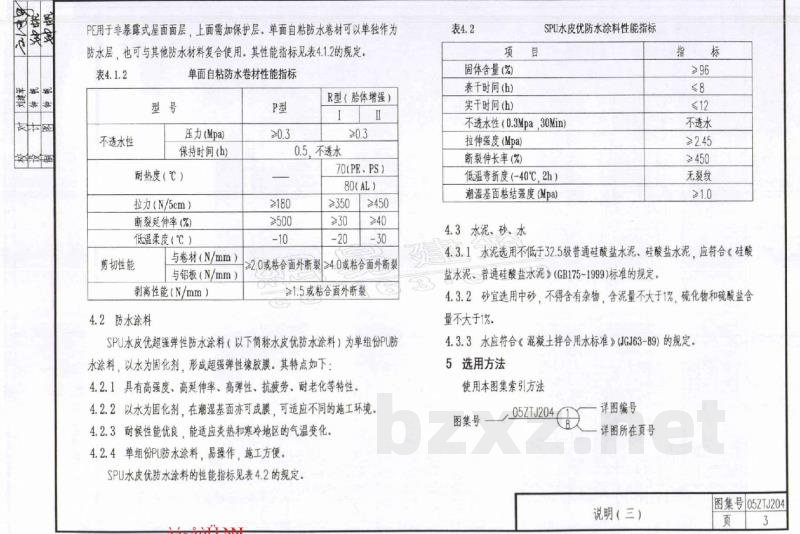

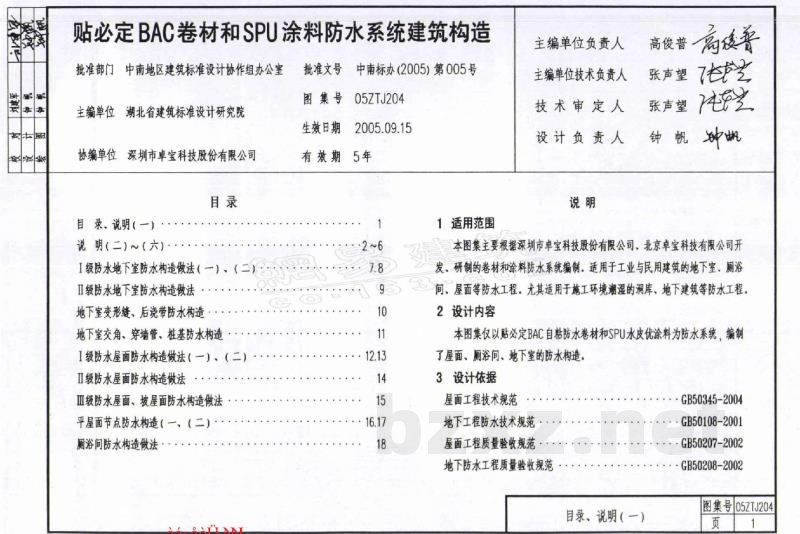

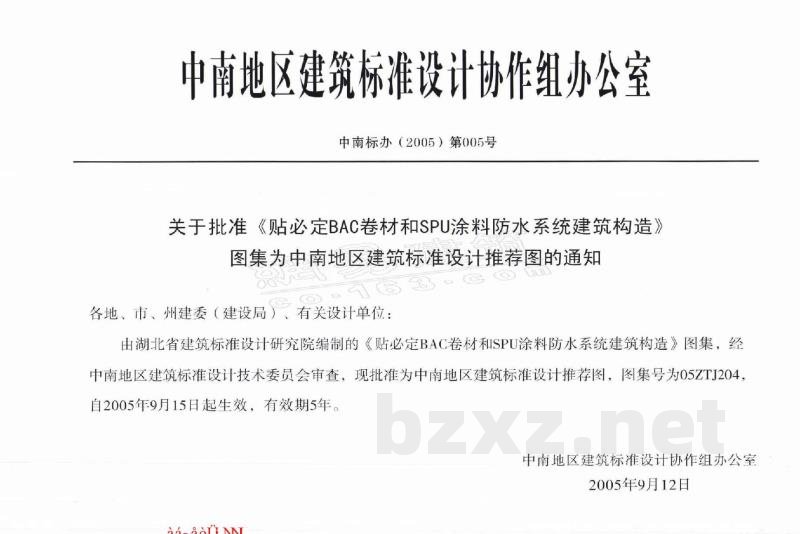

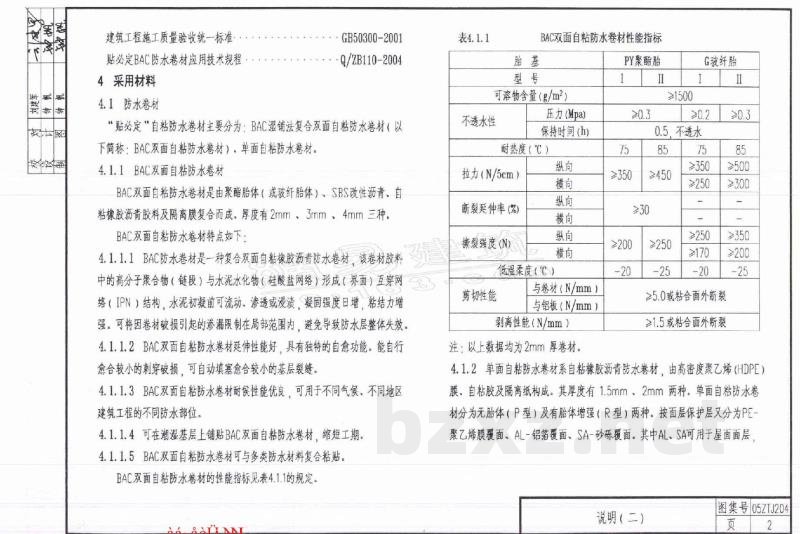

中南地区建筑标准设计推荐图 贴必定BAC卷材和SPU涂料 防水系统建筑构造 ZHONGNAN DIQU JIANZHU BIAOZHUN SHEJI TUIJIANTU05ZTJ204 中南地区建设标准设计协作组办公室编aaaou 中南地区建筑标准设计协作组办公室中南标办（2005）第005号 关于批准《贴必定BAC卷材和SPU涂料防水系统建筑构造》图集为中南地区建筑标准设计推荐图的通知8 各地、市、州建委（建设局）、有关设计单位：由湖北省建筑标准设计研究院编制的《贴必定BAC卷材和SPU涂料防水系统建筑构造》图集，经中南地区建筑标准设计技术委员会审查，现批准为中南地区建筑标准设计推荐图，图集号为05ZTJ204自2005年9月15日起生效，有效期5年。中南地区建筑标准设计协作组办公室2005年9月12日 aa~aou 双设 贴必定BAC卷材和SPU涂料防水系统建筑构造批准部门中南地区建筑标准设计协作组办公室批准文号中南标办（2005）第005号主编单位湖北省建筑标准设计研究院协编单位深圳市卓宝科技股份有限公司目录 目录、说明（一） 说明（二）～（六）· I级防水地下室防水构造做法（一）、（二）II级防水地下室防水构造做法 地下室变形缝，后浇带防水构造地下室交角、穿墙管、桩基防水构造I级防水屋面防水构造做法（一）、（二）ⅡI级防水屋面防水构造做法 Ⅲ级防水屋面、坡屋面防水构造做法平屋面节点防水构造（一、（二）厕浴间防水构造做法 aa-aouNN 图集号05ZTJ204 生效日期2005.09.15 有效期5年 1适用范围 2~6 7.8 9 10 11 12.13 14 15 16.17 18 主编单位负责人 主编单位技术负责人 技术审定人 设计负责人 说明 高使普高缓善 张声望 体 张声望 钟帆 本图集主要根据深圳市卓宝科技股份有限公司、北京卓宝科技有限公司开发，研制的卷材和涂料防水系统编制。适用于工业与民用建筑的地下室、厕浴间、屋面等防水工程。尤其适用于施工环境潮湿的洞库、地下建筑等防水工程、2设计内容 本图集仅以贴必定BAC自粘防水卷材和SPU水皮优涂料为防水系统，编制了屋面、厕浴间、地下室的防水构造3设计依据 屋面工程技术规范 地下工程防水技术规范 屋面工程质量验收规范 地下防水工程质量验收规范 目录、说明（一） -GB50345-2004 GB50108-2001 ·GB50207-2002 GB50208-2002 图集号05ZTJ204 页 不 网 校设制 建筑工程施工质量验收统一标准贴必定BAC防水卷材应用技术规程4采用材料 4.1防水卷材 GB50300-2001 -Q/ZB110-2004 “贴必定”自粘防水卷材主要分为：BAC湿铺法复合双面自粘防水卷材（以下简称：BAC双面自粘防水卷材），单面自粘防水卷材。4.1.1BAC双面自粘防水卷材 BAC双面自粘防水卷材是由聚酯胎体（或玻纤胎体），SBS改性沥青、自粘橡胶沥青胶料及隔离膜复合而成。厚度有2mm、3mm、4mm三种BAC双面自粘防水卷材特点如下：4.1.1.1BAC防水卷材是一种复合双面自粘橡胶沥青防水卷材，该卷材胶料网 中的高分子聚合物（链段）与水泥水化物（硅酸盐网络）形成（界面）互穿网络（IPN）结构，水泥初凝前可流动、渗透或浸渍凝固强度日增，粘结力增强。可将因卷材破损引起的渗漏限制在局部范围内，避免导致防水层整体失效4.1.1.2BAC双面自粘防水卷材延伸性能好，具有独特的自愈功能。能自行愈合较小的刺穿破损。可自动填塞愈合较小的基层裂缝4.1.1.3BAC双面自粘防水卷材耐侯性能优良，可用于不同气候，不同地区建筑工程的不同防水部位。 4.1.1.4可在潮湿基层上铺贴BAC双面自粘防水卷材，缩短工期4.1.1.5BAC双面自粘防水卷材可与多类防水材料复合粘贴BAC双面自粘防水卷材的性能指标见表4.1.1的规定。aaou 表4.1.1 BAC双面自粘防水卷材性能指标 胎基 型号 可溶物含量（g/m2） 不透水性 压力(Mpa) 保持时间（h） 耐热度（℃） 拉力（N/5cm） 断裂延伸率(%) 撕裂强度(N) 纵向 横向 纵向 横向 纵向 横向 低温柔度（℃） 剪切性能 与卷材（N/mm） 与铝板（N/mm） 剥离性能（N/mm） 注：以上数据均为2mm厚卷材 PY聚酯胎 ≥0.3 >1500 G玻纤胎 I >0.2 0.5.不透水 75 >350 85 ≥450 >30 >200 -20 >250 -25 75 ≥350 >250 >250 >170 -20 >5.0或粘合面外断裂 >0.3 85 >500 >300 >350 >200 -25 ≥1.5或粘合面外断裂 4.1.2单面自粘防水卷材系自粘橡胶沥青防水卷材，由高密度聚乙烯（HDPE）膜，自粘胶及隔离纸构成。其厚度有1.5mm、2mm两种。单面自粘防水卷材分为无胎体（P型）及有胎体增强（R型）两种。按面层保护层又分为PE聚乙烯膜覆面、AL-铝箔覆面、SA-砂砾覆面。其中AL、SA可用于屋面面层说明（二） 图集号05ZTJ204 页 2 安 帆瓶 钟 校设制 PE用于非暴露式屋面面层，上面需加保护层。单面自粘防水卷材可以单独作为防水层，也可与其他防水材料复合使用。其性能指标见表4.1.2的规定表4.1.2 不透水性 型号 单面自粘防水卷材性能指标 R型（胎体增强） P型 压力(Mpa) 保持时间（h)） 耐热度（℃） 拉力（N/5cm） 断裂延伸率(%） 低温柔度（℃） 剪切性能 与卷材（N/mm） 与铝板（N/mm） 剥离性能（N/mm） 4.2防水涂料 >0.3 >180 0.5，不透水 >0.3 70(PE、PS) 80（AL) >350 >450 >500 -10 >30 -20 ≥40 -30 ≥2.0或粘合面外断裂 >4.0或粘合面外断裂 ≥>1.5或粘合面外断裂 SPU水皮优超强弹性防水涂料（以下简称水皮优防水涂料）为单组份PU防水涂料，以水为固化剂，形成超强弹性橡胶膜。其特点如下4.2.1具有高强度、高延伸率、高弹性、抗疲劳、耐老化等特性4.2.2以水为固化剂，在潮湿基面亦可成膜，可适应不同的施工环境，4.2.3耐候性能优良能适应炎热和寒冷地区的气温变化4.2.4单组份PU防水涂料，易操作，施工方便SPU水皮优防水涂料的性能指标见表4.2的规定aa~aou 表4.2 项目 固体含量（%) 表干时间（h) 实干时间（h） SPU水皮优防水涂料性能指标 不透水性（0.3Mpa30Min） 拉伸强度(Mpa) 断裂伸长率(%) 低温弯折度（-40℃，2h） 潮湿基面粘结强度(Mpa) 4.3水泥、砂、水 指标 >96 ≤8 ≤12 不透水 ≥2.45 ≥450 无裂纹 >1.0 4.3.1水泥选用不低于32.5级普通硅酸盐水泥、硅酸盐水泥，应符合《硅酸盐水泥、普通硅酸盐水泥》（GB175-1999）标准的规定。4.3.2砂宜选用中砂不得含有杂物，含泥量不大于1%硫化物和硫酸盐含量不大于1%。 4.3.3水应符合《混凝土拌合用水标准》（JGJ63-89）的规定，5选用方法 使用本图集索引方法 图集号 05ZTJ204 8 详图编号 详图所在页号 说明（三） 图集号05ZTJ204 页 3 帆机 钟铁 校设制 6安装、施工要求 6.1粘结材料配制 贴必定”BAC防水卷材粘结时，可根据要求选择水泥浆、普通水泥浆或防水砂浆等作为粘结材料。当防水基层已抹找平层或符合找平层质量要求时，宜选用素水泥浆粘结卷材，除此以外，应采用水泥砂浆粘结卷材，6.1.1素水泥浆的配制 水泥和水拌合而成，水灰比为0.3~0.4，稠度宜控制在50~70mm，用电动搅拌机搅拌均匀。 6.1.2聚合物水泥砂浆的配制 拌合时先将水泥、砂干拌均匀，然后加入预配好的聚合物乳液或外加剂其配比为胶乳液：水泥：砂=1:2:4，拌合1~2min即可。防水砂浆拌合物应在1h内用完。在施工过程中如有离析现象，应进行二次拌合，必要时应加水泥素浆，不得任意加水。 6.2BAC双面自粘防水卷材施工工艺选择o 根据工程的实际情况，可选择不同的施工工艺，如下表施工部位 工法 空铺 干铺 湿铺（素浆滚铺） 搭接 接对接（涂料封口） 对接（自粘封口条） 底板 侧墙 地下室防水 侧墙 顶板 内贴）（外贴）（原浆收光） aaaou 顶板 毛面 屋面防水 已找平 毛面 6.3BAC双面自粘防水卷材施工步骤6.3.1湿铺法（素浆滚铺） 6.3.1.1清理基层：基层表面应先作处理，使基层坚实，洁净，并充分湿润无积水。 6.3.1.2抹水泥砂浆或素水泥浆：采用水泥砂浆时，其厚度一般为10~20mm（视基层情况而定）：采用素水泥浆时。其厚度一般为5mm，铺抹时应注意田实，抹平。在阴角处，应以水泥砂浆分层抹成半径为50mm的圆角6.3.1.3揭掉BAC双面自粘防水卷材下表面的隔离膜6.3.1.4铺BAC双面自粘防水卷材：将BAC双面自粘防水卷材平铺在现抹的水泥砂浆上，卷材与相邻卷材之间为平行对接，无需上下搭接。对接缝宽度宜控制在3~5mm之间并用自粘封口条封口（或防水涂料）。6.3.1.5拍打卷材上表面、提浆：用木抹子或者橡胶板拍打卷材上表面，提浆，排出卷材下表面的空气，使卷材与水泥砂浆紧密粘结，6.3.1.6晾放：晾放24小时至48小时（具体时间视环境温度而定），一般情况下，温度愈高所需时间愈短 6.3.1.7对接口密封：附加自粘封口条或附加封口带密封，其宽度为120mm密封时，先将卷材搭接部位上表面的隔离膜（或皱纹硅油隔离纸）揭除，再粘贴附加自粘封口条或涂附加封口带。若搭接部位被污染，需先清理干净。BAC双面自粘防水卷材在立墙上铺贴时，在卷材收口处，临时覆盖密封可用胶带或加厚水泥浆密封），以防止立墙收头水份过快散失。说明（四） 图集号05ZTJ204 页 4
