【LSG20-1】 预应力混凝土叠合板

山东省标准设计

式用图集

预应力混凝土叠合板

统一编号DJSJ 16-2-87分类号LSG05-4

山东省标准设计办公室
1987

预应力混凝土叠合板

目 录

aá-aòǔ ñù

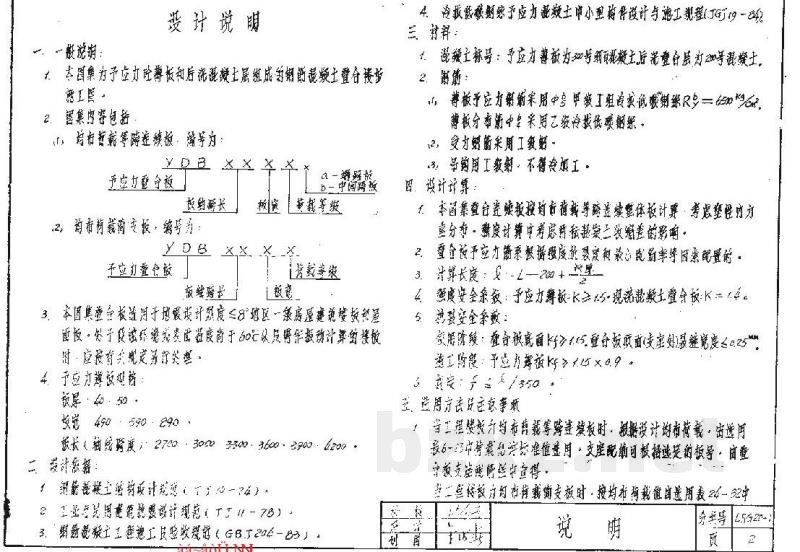

设计说明

一、一般说明：

1. 本图集用于应力分布为长向和短向或上层组成为钢筋砼及上覆混凝土的桥涵工程。
2. 图例包括：

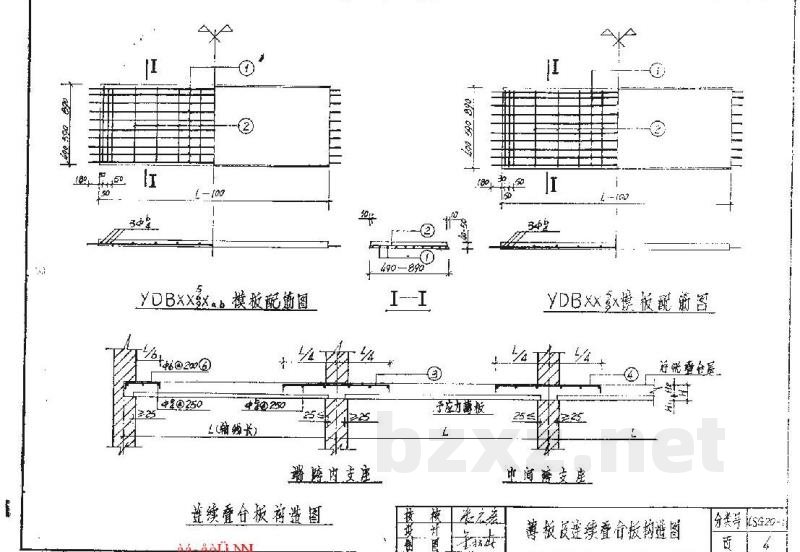

   • 内、外板配筋示意图；编号为：
   [图片] 注：1——主筋，2——分布筋。
3. 本图集用于预应力钢筋混凝土板桥及钢筋砼梁桥的翼缘板。当应力超过规范规定的限值时，应按规定进行验算。
4. 于拉区配置钢筋。
   • 板厚：40~50
   • 宽度：400 ~ 600, 800

二、设计依据：

1. 钢筋混凝土板桥设计规定（TJ2-74）。
2. 公路及城市桥梁设计规范（JTJ021-94）。
3. 钢筋混凝土工程施工及验收规范（GB50204-92）。

三、设计原则：

4. 本板桥适用于预应力混凝土中小跨径预应力混凝土梁。T型：186~340。

四、计算：

1. 张拉控制应力：σcon = 0.75 Rpy = 1290 MPa，Rpy = 1860 MPa。
2. 预应力钢筋采用钢绞线，公称直径为 15.2mm。
   • 张拉端锚具采用 OVM 型锚具。
   • 工作锚固采用夹片式锚具。

五、其他说明：

1. 本图集中梁体配筋设计均按跨中截面抗弯承载力计算。若实际预应力损失大于规范规定值，应调整张拉控制应力。
