【05G359-3】 悬挂运输设备轨道（适用于一般混凝土梁）

悬挂运输设备轨道

(适用于一般混凝土梁)

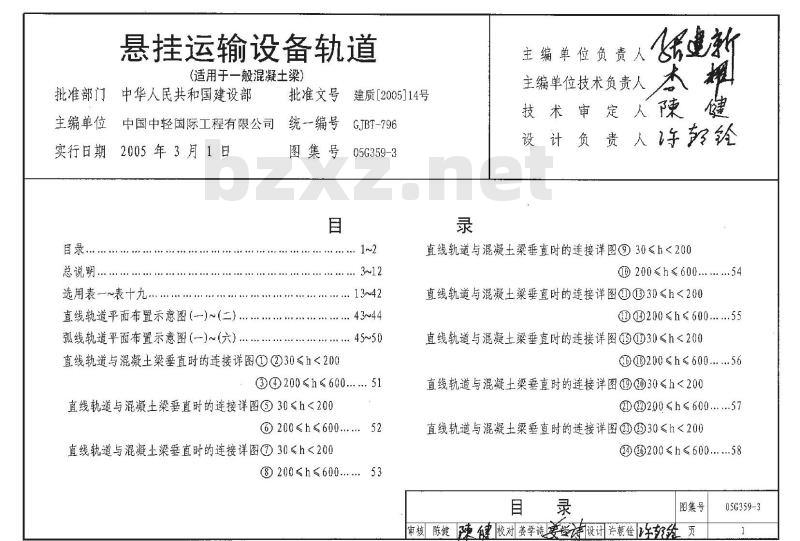

目录................................................... 1~2

总说明.............................................. 3~12

选用表一~表十九................................. 13~42

直线轨道平面布置示意图(一)~(二)............ 43~44

弧线轨道平面布置示意图(一)~(六)............. 45~50

直线轨道与混凝土梁垂直时的连接详图①②30≤h＜200
    ③④200≤h≤600...... 51

直线轨道与混凝土梁垂直时的连接详图⑤ 30≤h＜200
    ⑥ 200≤h≤600....... 52

直线轨道与混凝土梁垂直时的连接详图⑦ 30≤h＜200
    ⑧ 200≤h≤600...... 53

直线轨道与混凝土梁垂直时的连接详图⑨⑩30≤h＜200
    ⑪⑫ 200≤h≤600........ 54

直线轨道与混凝土梁垂直时的连接详图⑬⑭30≤h＜200
    ⑮⑯ 200≤h≤600......55

直线轨道与混凝土梁垂直时的连接详图⑰⑱30≤h＜200
    ⑲⑳ 200≤h≤600.....56

直线轨道与混凝土梁垂直时的连接详图㉑㉒30≤h＜200
    ㉓㉔ 200≤h≤600....57

直线轨道与混凝土梁垂直时的连接详图㉕㉖30≤h＜200
    ㉗㉘ 200≤h≤600.....58

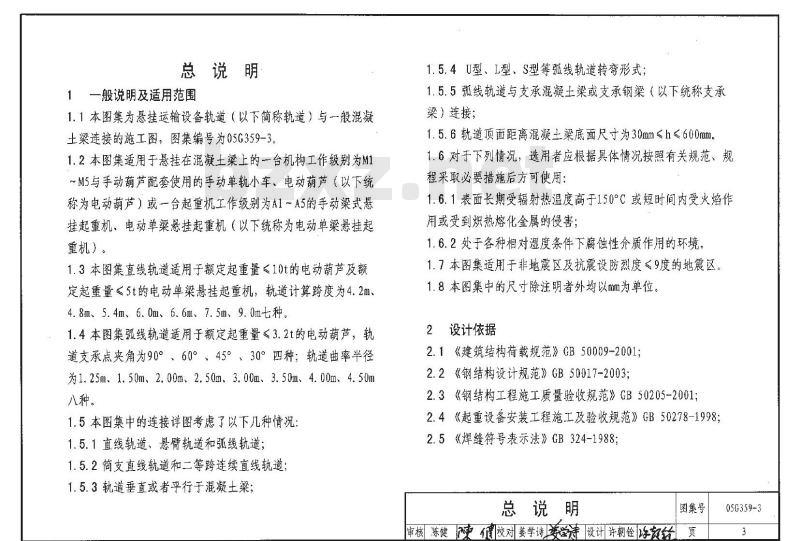

1 一般说明及适用范围

1.1 本图集为悬挂运输设备轨道（以下简称轨道）与一般混凝土梁连接的施工图，图集编号为05G359-3。

1.2 本图集适用于悬挂在混凝土梁上的一台机构工作级别为M1～M5与手动葫芦配套使用的手动单轨小车、电动葫芦（以下统称为电动葫芦）或一台起重机工作级别为A1～A5的手动梁式悬挂起重机，电动单梁悬挂起重机（以下统称为电动单梁悬挂起重机）。

1.3 本图集直线轨道适用于额定起重量＜10t的电动葫芦及额定起重量＜5t的电动单梁悬挂起重机，轨道计算跨度为4.2m、4.8m、5.4m、6.0m、6.6m、7.5m、9.0m七种。

1.4 本图集弧线轨道适用于额定起重量＜3.2t的电动葫芦，轨道支承点夹角为90°、60°、45°、30°四种；轨道曲率半径为1.25m、1.50m、2.00m、2.50m、3.00m、3.50m、4.00m、4.50m八种。

1.5 本图集的连接详图考虑了以下几种情况：

1.5.1 直线轨道、悬臂轨道和弧线轨道；

1.5.2 简支直线轨道和二等跨连续直线轨道；

1.5.3 轨道垂直或者平行于混凝土梁；

1.5.4 U型、L型、S型等弧线轨道转弯形式；

1.5.5 弧线轨道与支承混凝土梁或支承钢梁（以下统称支承梁）连接；

1.5.6 轨道顶面距离混凝土梁底面尺寸为30mm＜h≤600mm。

1.6 对于下列情况，选用者应根据具体情况按照有关规范、规程采取必要措施后方可使用：

1.6.1 表面长期受辐射热温度高于150℃或短时间内受火焰作用或受到炽热熔化金属的侵害；

1.6.2 处于各种相对湿度条件下腐蚀性介质作用的环境。

1.7 本图集适用于非地震区及抗震设防烈度＜9度的地震区。

1.8 本图集中的尺寸除注明者外均以mm为单位。

2 设计依据

2.1 《建筑结构荷载规范》GB 50009-2001；

2.2 《钢结构设计规范》GB 50017-2003；

2.3 《钢结构工程施工质量验收规范》GB 50205-2001；

2.4 《起重设备安装工程施工及验收规范》GB 50278-1998；

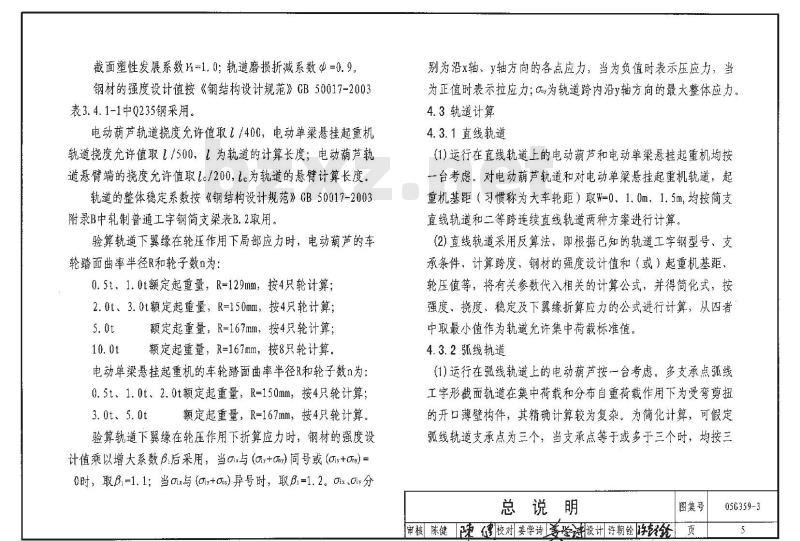

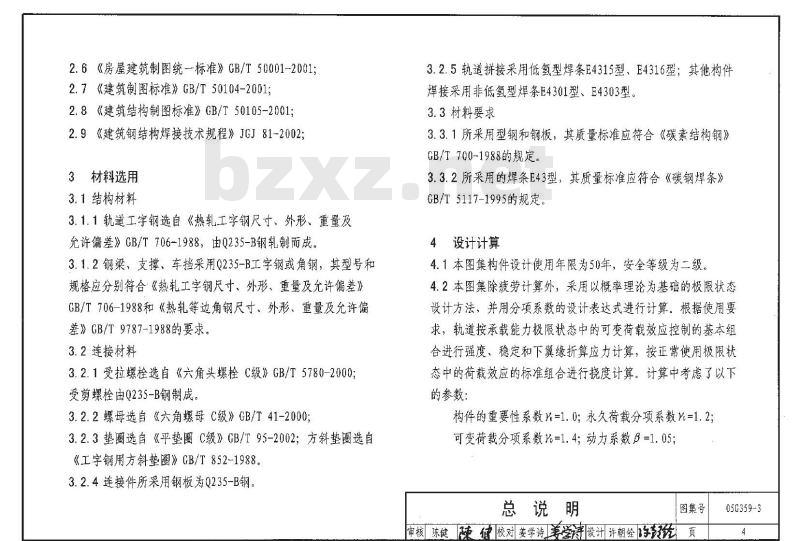

2.5 《焊缝符号表示法》GB 324-1988；
